课件•给排水系统概述•给水工程设计要点•排水工程设计要点目录•给排水设备选型与维护保养•给排水系统运行管理与优化建议•案例分析：成功解决某大型商业综合体给排水问题给排水系统概述01CATALOGUE给排水系统定义与功能定义给排水系统是指用于供给、排放和处理城市或工业区域内用水和废水的工程系统。
功能主要包括供水、排水和处理三个方面，旨在满足人们生活和生产活动中的用水需求，同时保障环境卫生和公共安全。
包括水源、输水管网、水厂、配水管网等部分，用于将符合标准的水资源输送至用户。
给水系统排水系统雨水排放系统包括污水收集管网、污水处理厂、排放管网等部分，用于收集、处理和排放废水。
包括雨水收集管网、排水明渠、排水泵站等部分，用于收集和排放雨水。
030201给排水系统组成部分给排水系统在城市建设中地位基础设施地位01给排水系统是城市基础设施的重要组成部分，直接关系到城市居民的生活质量和城市环境的卫生状况。
城市规划与建设02在城市规划和建设中，给排水系统需要与其他基础设施如道路、桥梁、供电、通讯等协调配合，共同构建完善的城市基础设施体系。
环境保护与可持续发展03给排水系统的建设和运营需要遵循环境保护和可持续发展的原则，确保水资源的合理利用和废水的有效处理，保护生态环境，促进城市可持续发展。
给水工程设计要点02CATALOGUE优先考虑地下水、水库水等优质水源，确保供水安全稳定。
水源选择符合国家饮用水卫生标准，对原水进行必要的处理和消毒。
水质要求建立定期水质监测制度，确保供水水质持续达标。
水质监测水源选择与水质要求给水管道材料及连接方式选择管道材料选用耐腐蚀、耐磨损、低漏水的优质管材，如PE、PPR等。
连接方式根据管道材料和工程要求选择合适的连接方式，如热熔连接、电熔连接等。
管道施工确保管道施工符合规范要求，避免出现漏水、渗水等问题。
设计合理的水泵房，确保水泵安全稳定运行，方便维修和管理。
水泵房根据用水量和水质要求设计合适的水池，确保储水充足且水质不受污染。

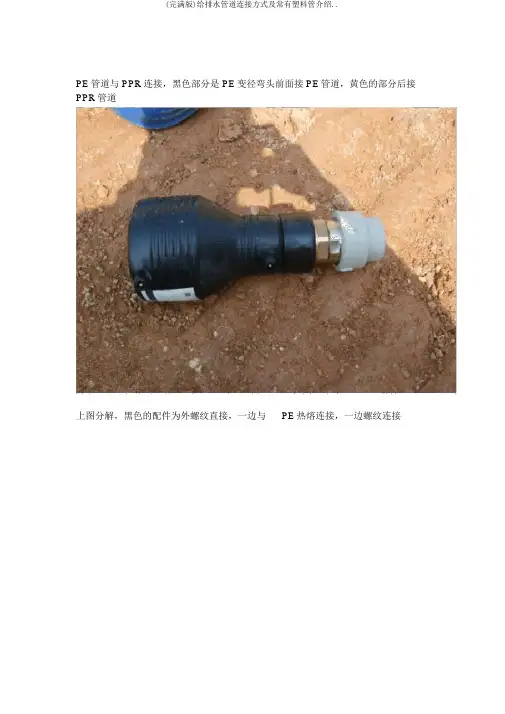

PE管道与 PPR连接，黑色部分是 PE变径弯头前面接 PE管道，黄色的部分后接PPR管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连接，一边螺纹连接阀门上方为 PE管道 DN50，下方为 PPR管道，中间经过一个阀门连接，采用的配件均为两个外螺纹直接PE与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接两种不同样的管道，或同种管道PE与 UPVC管道连接，所用的配件与图2 相似镀锌钢塑管与阀门连接上图局部放大，闸阀与止回阀连接消防信号阀与 DN150镀锌钢管连接水泵接合器与消防管道采用法兰连接DN100的消火栓管用机械三通分支机械四通， DN150主管两边接喷淋支管消防管道中大于100 的管道采用沟槽配件（卡箍）连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接，铜管一般采用焊接PE钢丝管网采用电容连接，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连接水泵吸水管阀门连接HPDE双壁涟漪管HPDE双壁涟漪管采用橡胶圈连接，留意橡胶圈下面是详细的说明1管道丝扣连接 ( 镀锌钢管、衬塑镀锌钢管 )1断管：依照现场测绘草图，在选好的管材上画线，按线断管。
a用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺除去干净。
b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯终究，严禁扭断或折断，以防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径 15-32mm者套丝 2 次， 40-50mm者套丝3 次， 70mm以上者套丝 3-4 次为宜。
a用套丝机套丝，将管材夹在套丝机卡盘上，留出合适长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的合适地址，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到合适长度，轻轻松开扳机。
