三相变压器的连接组别24页PPT

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

d.原绕组同名端的判别
将任两项原绕组的两端相短接。
在某中一项原绕组加上110v电压，用万用表测未连接两 端，若测得电压大于110v，即所测两端为同名端。反之， 为异名端。换一相重复再测一次。
A 110v X a
x
Ｂ 110v Ｙ ｂ
ｙ
同名端：U=U1＋U2 异名端：U=U1－U2
d.三相变压器连接的判别
三相变压器极性及联接组 的判别
安全事项
线路完全接好再通电源 电路测量完毕后，先关电源再拆线。
试验目的
掌握测定单向变压器原、付绕组出线 端极性的方法
掌握测定三相变压器绕组性的方法 学会判别三相变压器的联接组号的方
法
试验原理
变压器极性的判别 单向变压器原、绕组极性的判别 三相变压器每相原、付绕组的判别 每相原、付绕组同名端的判别 三相变压器三个原绕组极性和判别
作业
变压器是交流器件，为何还要判别极 性？
校验Ｙ／Ｙ０－１２联结组号时，为 何把Ａ、ａ二点联接起来？
单相变压器输入端和输出端电压关系 如何？画出其向量图。
若把X和a导线短接，即“异名端”相联时，则 UAX=U1－U2=-E1－E2=－（E1+E2） 数值上UAX=U1+U2，呈现“加极性”状态。 上述结论表明，“异名端”相接时，输出为加极性，“同名端”
相接时，为“减极性”。这就为我们判别单相变压器原、付绕组 的“同名端”提供了一个很好的交流方法。
④三相变压器三个原绕组极性和判别

为了使三相变压器正确联接，必须对三相变压器三个原
绕组的极性于以正确的判别，由图８－２可知，三相变压器
的三相绕组是分别绕于三个铁芯柱上。而每相的原、付绕组

三相绕组的联结法
国产电力变压器常用Yyn、Yd和YNd三 种联结，前面的 大写字母表示高压绕组的 联结法，后面的小写字母表示低压绕组的 联结法，N（或n）表示有中点引出的情况。
变压器并列运行时，为了正确地使用三相 变压器，必须知道高、低压绕组线电压之 间的相位关系。下面说明高、低压绕组相 电压的相位关系.
若绕组相反，则高压绕组的上端与低压绕组 的下端为同名端，如图所示。
为了确定相电压的相位关系，高压和低压绕 组相电压向量的正反向统一规定为从绕组 的首端指向尾端。高压和低压绕组的相电 压既可能是同相位，亦可能是反相位，取 决于绕组的同名端是否同在首端和尾端。 若高压和低压绕组的首端同为同名端，相 电压Ua和UA应为同相，如图所示；若高压 和低压绕组的首端为非同名端，则UA和Ua 为反相，如图所示。
高低压绕组线电压的相位关系
三相绕组采用不同的联结时，高压侧的线 电压与低压侧的线电压之间（例如UAB与 Uab之间）可以形成不同的相位。为了表明 高低压线电压之间的相位关系，通常采用 “时钟表示法”，即把高低压绕组两个线 电压三角形的重心0和o重合，把高压侧线 电压三角形的一条中线（例如OA）作为时 钟的长针，指向钟面的12；再把低压侧线 电压三角形中对应的中线（例如oa）作为 短针，它所指的钟点就是该联结组的组号。

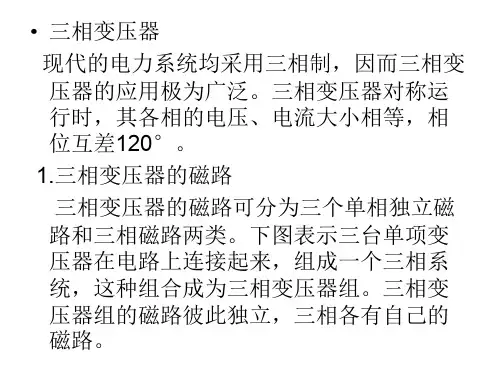

图三相变压器组及其磁路
• 接线组别
三相变压器的连接组别
连接组别：反映三相变压器连接方式及一、二次线电动势（或 线电压）的相位关系。
三相变压器的连接组别不仅与绕组的绕向和首末端标志有 关，而且还与三相绕组的连接方式有关。
三角形联结
• 把一相的末端和另一相的首端连接起来，
顺序连接成一闭合电路。两种接法：
三相心式变压器的磁路

的重要前提。
极性的检测方法
通过测量绕组间的电 压来判断极性。
在实际应用中，可以 通过观察接线端子的 标记或使用相位表进 行测量。
使用专门的极性测试 仪器进行测量。
02
三相变压器连接组别介绍
连接组别的定义
连接组别
指三相变压器一、二次绕组的连 接方式，用来表示原、副边的电 压关系。
连接组别的确定
根据一、二次绕组的绕向和首尾 端相连接方式来确定。
连接组别混淆
不同的连接组别对应不同的接线方式 ，混淆可能导致设备性能下降或安全 问题。
缺乏理论知识
部分技术人员对三相变压器极性及连 接组别的理论知识掌握不足，导致在 实际操作中出现问题。
缺乏实践经验
新进技术人员可能由于缺乏实践经验 ，在操作三相变压器时无法准确判断 和解决问题。
问题分析与解决方案
分析
问题分析与解决方案
分析
理论知识不足主要是由于缺乏系统学习和培训所致。
解决方案
建议定期组织技术培训，加强对三相变压器极性及连接组别相关理论的学习。
问题分析与解决方案
分析
实践经验的缺乏是新进技术人员普遍 存在的问题。
解决方案
鼓励新进技术人员多参与实际操作， 积累实践经验，同时资深技术人员应 给予指导和帮助。
实验结果分析与结论
根据测量数据，分析各相绕组的极性及 连接组别。
将实验结果与理论进行对比，验证理论 根据实验结果，总结三相变压器极性及
知识的正确性。
连接组别的判断方法。
05
三相变压器极性及连接组 别的常见问题与解决方案
常见问题汇总
极性判断错误
在三相变压器中，极性的正确判断是 关键，错误的极性判断可能导致设备 无法正常工作。
