MOS的S参数和Y参数是描述其性能的重要参数。
S参数描述了信号的输入和输出关系，包括电压增益、电压反射等。
在MOS管中，S参数用于描述源极和漏极之间的信号传输特性，包括源极电阻、漏极电阻和跨导等。
这些参数可以通过测试得到，用于分析电路的性能。
Y参数则是另一种描述电子设备性能的参数，通常用于描述电压控制电流的特性。
在MOS管中，Y参数可以描述其栅极与漏极、源极之间的电压和电流关系。
这些参数在分析电路性能时也非常重要，尤其是在分析开关电路、放大器等电路时。
以上内容仅供参考，建议查阅专业电子书籍或咨询专业人士以获取更准确的信息。

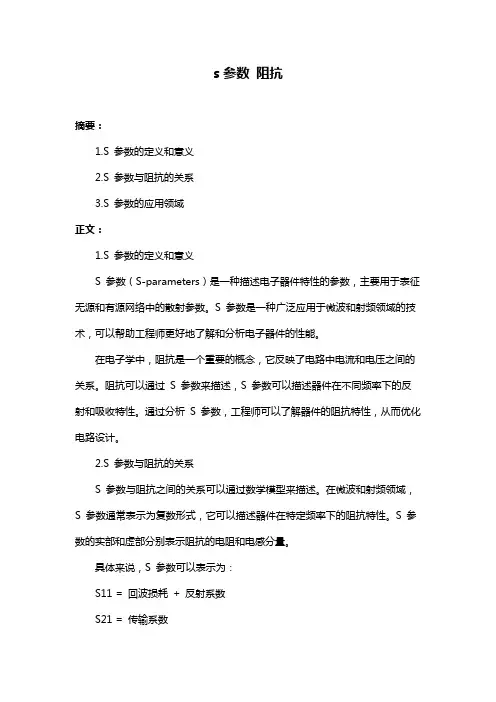

s参数阻抗摘要：1.S 参数的定义和意义2.S 参数与阻抗的关系3.S 参数的应用领域正文：1.S 参数的定义和意义S 参数（S-parameters）是一种描述电子器件特性的参数，主要用于表征无源和有源网络中的散射参数。
S 参数是一种广泛应用于微波和射频领域的技术，可以帮助工程师更好地了解和分析电子器件的性能。
在电子学中，阻抗是一个重要的概念，它反映了电路中电流和电压之间的关系。
阻抗可以通过S 参数来描述，S 参数可以描述器件在不同频率下的反射和吸收特性。
通过分析S 参数，工程师可以了解器件的阻抗特性，从而优化电路设计。
2.S 参数与阻抗的关系S 参数与阻抗之间的关系可以通过数学模型来描述。
在微波和射频领域，S 参数通常表示为复数形式，它可以描述器件在特定频率下的阻抗特性。
S 参数的实部和虚部分别表示阻抗的电阻和电感分量。
具体来说，S 参数可以表示为：S11 = 回波损耗+ 反射系数S21 = 传输系数S31 = 吸收系数其中，S11 表示器件输入端的反射系数，S21 表示器件输出端的传输系数，S31 表示器件的吸收系数。
通过分析S 参数，工程师可以了解器件在不同频率下的阻抗特性，从而优化电路设计。
3.S 参数的应用领域S 参数在电子工程领域具有广泛的应用。
它可以用于分析和优化微波和射频电路，如天线、放大器、滤波器和振荡器等。
通过分析S 参数，工程师可以了解器件在不同频率下的性能，从而提高电路的性能和稳定性。
此外，S 参数还可以用于电磁兼容性（EMC）分析。
在EMC 分析中，了解器件的阻抗特性对于减小电磁干扰和提高系统稳定性至关重要。
通过分析S 参数，工程师可以预测和解决电磁兼容性问题，从而提高系统的可靠性和稳定性。
总之，S 参数是一种描述电子器件特性的重要参数，它可以用于分析和优化微波和射频电路。
通过分析S 参数，工程师可以了解器件在不同频率下的阻抗特性，从而提高电路的性能和稳定性。

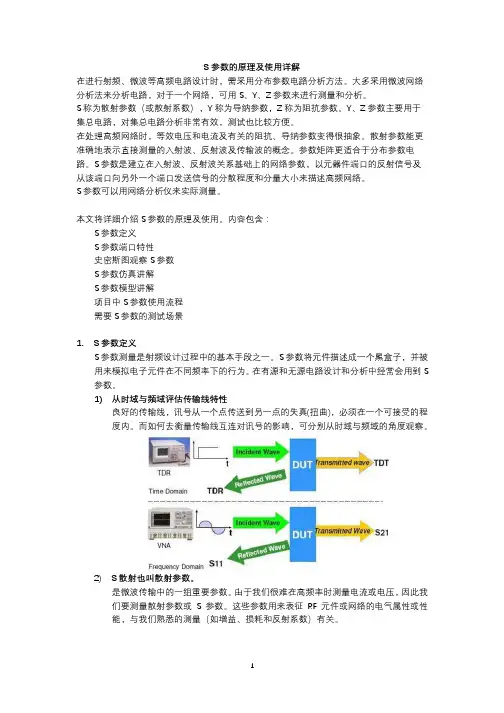

S参数的原理及使用详解在进行射频、微波等高频电路设计时，需采用分布参数电路分析方法。
大多采用微波网络分析法来分析电路，对于一个网络，可用S、Y、Z参数来进行测量和分析。
S称为散射参数（或散射系数），Y称为导纳参数，Z称为阻抗参数。
Y、Z参数主要用于集总电路，对集总电路分析非常有效，测试也比较方便。
在处理高频网络时，等效电压和电流及有关的阻抗、导纳参数变得很抽象。
散射参数能更准确地表示直接测量的入射波、反射波及传输波的概念。
参数矩阵更适合于分布参数电路。
S参数是建立在入射波、反射波关系基础上的网络参数，以元器件端口的反射信号及从该端口向另外一个端口发送信号的分散程度和分量大小来描述高频网络。
S参数可以用网络分析仪来实际测量。
本文将详细介绍S参数的原理及使用。
内容包含：S参数定义S参数端口特性史密斯图观察S参数S参数仿真讲解S参数模型讲解项目中S参数使用流程需要S参数的测试场景1.S参数定义S参数测量是射频设计过程中的基本手段之一。
S参数将元件描述成一个黑盒子，并被用来模拟电子元件在不同频率下的行为。
在有源和无源电路设计和分析中经常会用到S 参数。
1)从时域与频域评估传输线特性良好的传输线，讯号从一个点传送到另一点的失真(扭曲)，必须在一个可接受的程度内。
而如何去衡量传输线互连对讯号的影响，可分别从时域与频域的角度观察。
2)S散射也叫散射参数。
是微波传输中的一组重要参数。
由于我们很难在高频率时测量电流或电压，因此我们要测量散射参数或S 参数。
这些参数用来表征RF 元件或网络的电气属性或性能，与我们熟悉的测量（如增益、损耗和反射系数）有关。
如上图所示，其中：S12为反向传输系数，也就是隔离；S21为正向传输系数，也就是增益；S11为输入反射系数，也就是输入回波损耗；S22为输出反射系数，也就是输出回波损耗。
3)S参数即是频域特性的观察，其中"S"意指"Scatter"，与Y或Z参数，同属双端口网络系统的参数表示S参数是在传输线两端有终端的条件下定义出来的，一般这Zo=50奥姆，因为VNAport也是50奥姆终端。

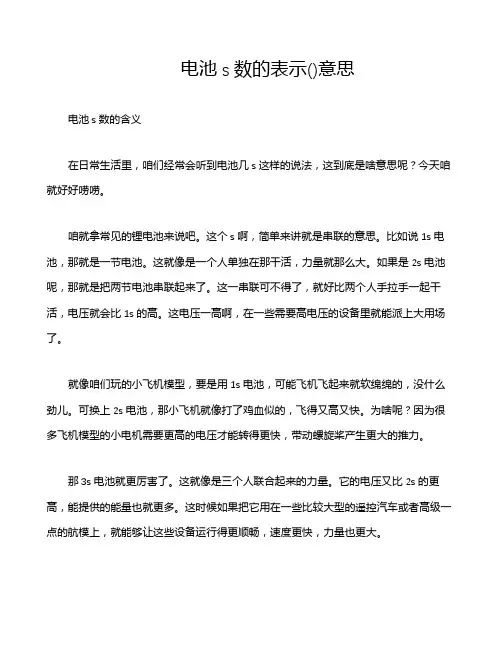

电池s数的表示()意思电池s数的含义在日常生活里，咱们经常会听到电池几s这样的说法，这到底是啥意思呢？今天咱就好好唠唠。
咱就拿常见的锂电池来说吧。
这个s啊，简单来讲就是串联的意思。
比如说1s电池，那就是一节电池。
这就像是一个人单独在那干活，力量就那么大。
如果是2s电池呢，那就是把两节电池串联起来了。
这一串联可不得了，就好比两个人手拉手一起干活，电压就会比1s的高。
这电压一高啊，在一些需要高电压的设备里就能派上大用场了。
就像咱们玩的小飞机模型，要是用1s电池，可能飞机飞起来就软绵绵的，没什么劲儿。
可换上2s电池，那小飞机就像打了鸡血似的，飞得又高又快。
为啥呢？因为很多飞机模型的小电机需要更高的电压才能转得更快，带动螺旋桨产生更大的推力。
那3s电池就更厉害了。
这就像是三个人联合起来的力量。
它的电压又比2s的更高，能提供的能量也就更多。
这时候如果把它用在一些比较大型的遥控汽车或者高级一点的航模上，就能够让这些设备运行得更顺畅，速度更快，力量也更大。
不过呢，电池s数越高，也有一些需要注意的地方。
一方面，高s数的电池往往意味着更高的电压，如果设备不支持这么高的电压，那可能会把设备给烧坏喽。
另一方面，高s数电池的安全性管理也更复杂一些。
比如说充电的时候，就需要更加小心谨慎，得用专门适配的充电器，要是随便拿个充电器就充，那就很容易出问题，就像给一个需要吃细粮的人塞粗粮一样，身体肯定受不了啊。
而且不同s数的电池，价格也会有所不同。
一般来说，s数越高，价格可能就越贵。
这就跟东西越好价格越高是一个道理。
毕竟高s数的电池能做的事情更多，技术含量可能也更高一些。
总的来说呢，电池的s数就是告诉咱们这个电池是由多少节电池串联起来的，这直接关系到电池的电压和能量大小。
咱们在使用电池的时候，可一定要根据自己设备的需求来选择合适s数的电池，这样既能让设备好好工作，又能保证安全，还能让咱们的钱花得值当。
S参数解释范文S参数（S-parameters）是一种广泛用于描述高频电路或微波电路的电气特性的参数，它能够提供与时域（时间域）相对应的频域（频率域）的信息。
S参数由四个值组成，分别是S11、S21、S12和S22、其中，S11表示输入端反射系数（reflection coefficient at input），即当信号从传输线的输入端进入器件时，一部分信号被反射回传输线的比例。
S21表示传输系数（transmission coefficient），它表示了从输入端到输出端的信号通过器件的转移效果。
S12表示输出端的反射系数，即当信号从输出端进入器件时，一部分信号被反射回输出端的比例。
S22表示输出端的传输系数。
S参数是通过将器件连接到网络分析仪（Network Analyzer）上测量得到的。
网络分析仪通过分别在输入端和输出端施加不同的信号，并测量相应的反射和传输信号的幅度和相位差来计算S参数。
S参数广泛应用于高频电路和微波电路的设计和分析中。
通过测量和分析S参数，可以了解器件的反射、传输和散射特性，进而优化电路的性能。
S参数还可以用于电路的建模和仿真，帮助工程师预测电路在不同工作条件下的性能。
S参数的解释需要考虑以下几个方面：1.幅度和相位：S参数包括幅度和相位两个方面的信息。
幅度表示信号的大小或衰减情况，相位表示信号的延迟或相位差。
通过分析S参数的幅度和相位信息，可以了解信号在电路中的传播和变化情况。
2.反射系数：S参数中的S11和S22表示反射系数，即信号从输入端或输出端反射回传输线的比例。
反射系数的大小决定了信号在电路中的反射程度，反射系数越小，则表示电路的匹配度越好。
3.传输系数：S参数中的S21和S12表示传输系数，即信号从输入端传输到输出端的比例。
传输系数的大小决定了信号在电路中的传输效果，传输系数越大，则表示电路具有更好的传输性能。
4.频率依赖性：S参数是频率域的参数，因此其值会随着频率的变化而变化。

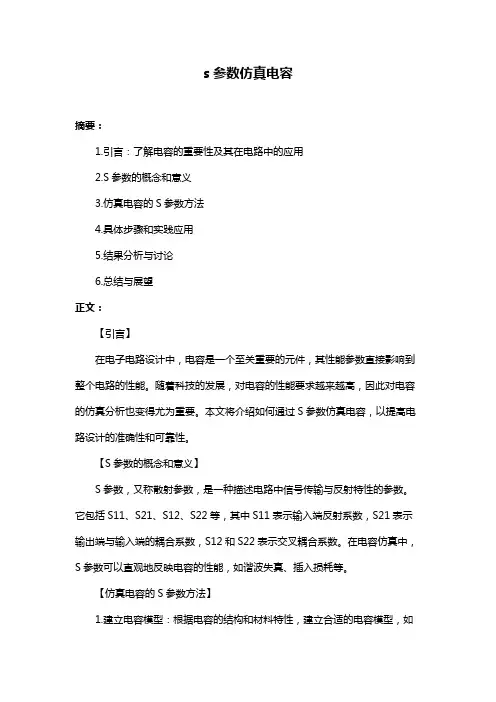

s参数仿真电容摘要：1.引言：了解电容的重要性及其在电路中的应用2.S参数的概念和意义3.仿真电容的S参数方法4.具体步骤和实践应用5.结果分析与讨论6.总结与展望正文：【引言】在电子电路设计中，电容是一个至关重要的元件，其性能参数直接影响到整个电路的性能。
随着科技的发展，对电容的性能要求越来越高，因此对电容的仿真分析也变得尤为重要。
本文将介绍如何通过S参数仿真电容，以提高电路设计的准确性和可靠性。
【S参数的概念和意义】S参数，又称散射参数，是一种描述电路中信号传输与反射特性的参数。
它包括S11、S21、S12、S22等，其中S11表示输入端反射系数，S21表示输出端与输入端的耦合系数，S12和S22表示交叉耦合系数。
在电容仿真中，S参数可以直观地反映电容的性能，如谐波失真、插入损耗等。
【仿真电容的S参数方法】1.建立电容模型：根据电容的结构和材料特性，建立合适的电容模型，如平行板电容、陶瓷电容等。
2.导入S参数库：寻找与电容模型相匹配的S参数库，或者自行计算得到S参数。
3.设定仿真场景：根据实际应用场景，设定电容的工作频率、电压等参数。
4.运行仿真：利用电路仿真软件（如ADS、CST等），运行仿真以得到电容的S参数。
【具体步骤和实践应用】1.打开电路仿真软件，导入电容模型和S参数库。
2.设置电容的工作频率、电压等参数。
3.在电路中添加输入和输出端口，设置端口的频率范围。
4.运行仿真，得到电容的S参数。
5.分析S参数，评估电容的性能，如谐波失真、插入损耗等。
6.根据仿真结果对电容进行优化和改进，以满足电路设计要求。
【结果分析与讨论】通过分析仿真得到的S参数，可以评估电容的性能。
如S11表示电容的谐波失真，S21表示电容的插入损耗。
通过对S参数的优化，可以提高电容的性能，从而满足电路设计要求。
【总结与展望】本文介绍了如何通过S参数仿真电容，并对电容的性能进行评估和优化。
S参数仿真电容的方法具有较强的实用性和广泛的应用前景，有助于提高电路设计的准确性和可靠性。

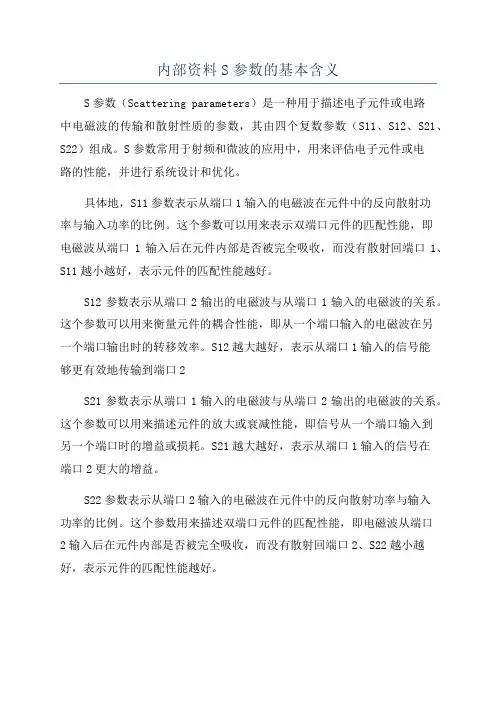

内部资料S参数的基本含义S参数（Scattering parameters）是一种用于描述电子元件或电路中电磁波的传输和散射性质的参数，其由四个复数参数（S11、S12、S21、S22）组成。
S参数常用于射频和微波的应用中，用来评估电子元件或电路的性能，并进行系统设计和优化。
具体地，S11参数表示从端口1输入的电磁波在元件中的反向散射功率与输入功率的比例。
这个参数可以用来表示双端口元件的匹配性能，即电磁波从端口1输入后在元件内部是否被完全吸收，而没有散射回端口1、S11越小越好，表示元件的匹配性能越好。
S12参数表示从端口2输出的电磁波与从端口1输入的电磁波的关系。
这个参数可以用来衡量元件的耦合性能，即从一个端口输入的电磁波在另一个端口输出时的转移效率。
S12越大越好，表示从端口1输入的信号能够更有效地传输到端口2S21参数表示从端口1输入的电磁波与从端口2输出的电磁波的关系。
这个参数可以用来描述元件的放大或衰减性能，即信号从一个端口输入到另一个端口时的增益或损耗。
S21越大越好，表示从端口1输入的信号在端口2更大的增益。
S22参数表示从端口2输入的电磁波在元件中的反向散射功率与输入功率的比例。
这个参数用来描述双端口元件的匹配性能，即电磁波从端口2输入后在元件内部是否被完全吸收，而没有散射回端口2、S22越小越好，表示元件的匹配性能越好。
除了这四个基本的S参数，还有其他高阶S参数，用于描述多端口元件或复杂电路的性能。
这些高阶S参数可以提供更详细的性能信息，如多端口间的互相耦合、反射等。
S参数在电子元件和电路设计中起着重要的作用。
通过测量和分析S 参数，可以评估元件或电路的匹配性能、耦合性能、增益损耗等，帮助设计者选择合适的元件、优化电路结构，提高电路的性能和可靠性。
此外，S参数也被广泛应用于无线通信系统中，用于建立模型和优化系统性能。
总结起来，S参数是用来描述电子元件或电路中电磁波的传输和散射特性的复数参数。
电子元器件S参数的含义和用途在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入 GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：●具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
●针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
●在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
○电阻：能量损失（发热）○电容：静电能量○电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。
元器件内部电磁波的进行波与反射波的干涉失去了一致性，电压电流比的稳定状态固有特性再也不适用，取而代之的是“分布参数”的特性阻抗观念，此时的电路被称为分布（Distributed）电路。
分布参数回路元器件所考虑的要素是与电磁波的传送与反射为基础的要素，即：○反射系数○衰减系数○传送的延迟时间分布参数电路必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。
电子元器件S参数的含义和用途在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：●具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
●针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
●在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
○电阻：能量损失（发热）○电容：静电能量○电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。
元器件内部电磁波的进行波与反射波的干涉失去了一致性，电压电流比的稳定状态固有特性再也不适用，取而代之的是“分布参数”的特性阻抗观念，此时的电路被称为分布（Distributed）电路。
分布参数回路元器件所考虑的要素是与电磁波的传送与反射为基础的要素，即：○反射系数○衰减系数○传送的延迟时间分布参数电路必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。

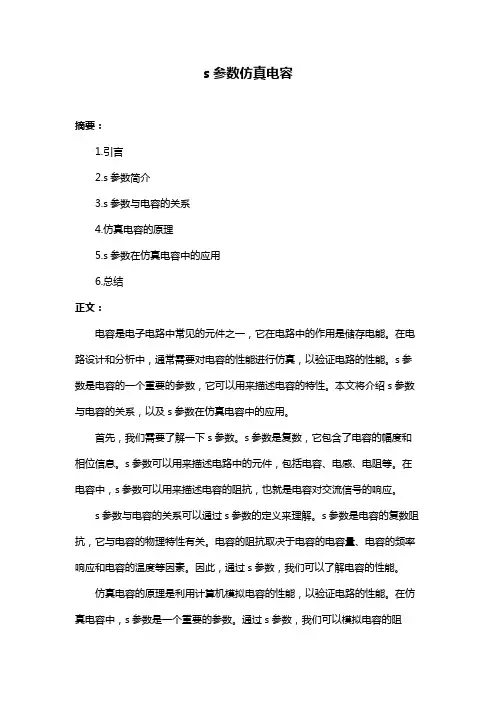

s参数仿真电容
摘要：
1.引言
2.s参数简介
3.s参数与电容的关系
4.仿真电容的原理
5.s参数在仿真电容中的应用
6.总结
正文：
电容是电子电路中常见的元件之一，它在电路中的作用是储存电能。
在电路设计和分析中，通常需要对电容的性能进行仿真，以验证电路的性能。
s参数是电容的一个重要的参数，它可以用来描述电容的特性。
本文将介绍s参数与电容的关系，以及s参数在仿真电容中的应用。
首先，我们需要了解一下s参数。
s参数是复数，它包含了电容的幅度和相位信息。
s参数可以用来描述电路中的元件，包括电容、电感、电阻等。
在电容中，s参数可以用来描述电容的阻抗，也就是电容对交流信号的响应。
s参数与电容的关系可以通过s参数的定义来理解。
s参数是电容的复数阻抗，它与电容的物理特性有关。
电容的阻抗取决于电容的电容量、电容的频率响应和电容的温度等因素。
因此，通过s参数，我们可以了解电容的性能。
仿真电容的原理是利用计算机模拟电容的性能，以验证电路的性能。
在仿真电容中，s参数是一个重要的参数。
通过s参数，我们可以模拟电容的阻
抗，从而验证电路的性能。
在实际应用中，s参数在仿真电容中的应用非常广泛。
例如，在射频电路设计中，s参数可以用来描述电容的阻抗，从而验证电路的性能。
在模拟电路设计中，s参数可以用来描述电容的响应，从而验证电路的性能。
总的来说，s参数是电容的一个重要的参数，它与电容的物理特性有关。
在仿真电容中，s参数可以用来描述电容的阻抗，从而验证电路的性能。
电子元器件的S参数S参数介绍的由来和含义S参数的使用范围S参数在电路仿真中的应用解决方案：对于高频电路，需要采用网络法来进行分析，此时需要用到S参数可以使用元器件厂家的S参数也可以自己搭建测试电路使用网络分析仪来测得S参数要想深刻的理解S参数，需要具备足够的高频电子电路的基础知识在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
电阻：能量损失电容：静电能量电感：电磁能量但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。
s参数阻抗S参数是指散射参数（Scattering Parameter）, 它是描述高频电路传输特性的一种无单位的参数。
S参数可以用来描述输入与输出之间的阻抗匹配情况以及信号的传输效率。
在电路设计和信号传输领域中，S参数是一个非常重要的概念。
S参数包括S11、S12、S21和S22四个参数，这些参数之间相互影响，共同构成了一个电路的传输特性。
其中，S11代表的是输入端反射系数，它描述了输入信号与电路的阻抗匹配情况。
S12代表的是输入端到输出端的传输系数，描述了输入信号在经过电路之后到达输出端的传输效果。
S21代表的是输出端到输入端的传输系数，也就是信号从输出端回传到输入端的传输效果。
S22代表的是输出端反射系数，描述了输出信号与电路的阻抗匹配情况。
针对不同的电路设计和信号传输需求，S参数的取值范围和要求也不尽相同。
一般来说，当S参数取值为0dB时，表示电路具有最佳的阻抗匹配和最大的信号传输效率。
如果S参数的值偏离了0dB，就说明电路存在阻抗不匹配或传输损耗等问题。
在电路设计中，我们通常会使用网络分析仪来测量和分析电路的S参数。
通过测量S参数，我们可以评估电路的性能并进行必要的优化。
例如，在射频电子设备中，我们需要保证输入和输出端口之间的阻抗匹配，以确保最大的信号传输效率和最小的信号损耗。
通过测量S参数，我们可以调整电路中的元件参数，以达到最佳的阻抗匹配。
除了在电路设计中的应用外，S参数还可以用于天线设计、无线通信系统分析等领域。
在天线设计中，我们可以利用S参数来评估天线的阻抗匹配和辐射效率，以提高天线的性能。
在无线通信系统分析中，我们可以利用S参数来评估系统中不同部件之间的传输效果，以了解系统的整体性能并进行优化。
总之，S参数是描述高频电路传输特性的一种重要参数，它能够直观地反映电路的阻抗匹配和信号传输效果。
通过测量和分析S参数，我们可以评估电路性能，优化电路设计，改善阻抗匹配和传输效率。
在电路设计和无线通信领域中，S参数具有广泛的应用价值。
电路s参数一、什么是电路S参数电路S参数（Scattering parameters）是指在高频电路中，描述电路中各个端口之间互相传递信号的复数系数。
S参数可以用来描述电路的反射和传输特性，是高频电路设计和测试中非常重要的参考指标。
二、S参数的物理意义1. S11：反射系数，表示从端口1输入的信号在端口1处反射回来的程度。
当S11=0时，表示输入信号完全被吸收。
2. S12：传输系数，表示从端口1输入的信号传输到端口2的程度。
当S12=0时，表示输入信号无法到达端口2。
3. S21：插入损耗系数，表示从端口2输出的信号与从端口1输入的信号之间存在多大程度上的损耗。
当S21=0时，表示输出信号无法被正确传递。
4. S22：反射系数，表示从端口2输入的信号在端口2处反射回来的程度。
当S22=0时，表示输入信号完全被吸收。
三、如何测量电路S参数测量电路S参数需要使用网络分析仪（Network Analyzer），一般分为两种类型：1. 矢量网络分析仪：可以同时测量幅度和相位信息，适用于高频电路的测量。
2. 频谱网络分析仪：只能测量幅度信息，适用于低频电路的测量。
测量S参数时需要注意以下几点：1. 测试设备和被测试电路之间需要使用匹配器进行匹配，以避免反射和干扰。
2. 测试时需要保持被测电路的稳定性，避免温度等因素对测试结果产生影响。
3. 测试时需要选择合适的测试频率范围，以覆盖被测电路的工作频率范围。
四、S参数在高频电路设计中的应用1. 优化反射系数：通过调整电路中各个元件的参数，可以使S11接近于0，从而减少信号反射和损耗。
2. 优化传输系数：通过调整电路中各个元件的参数，可以使S12和S21接近于1，从而提高信号传输效率。
3. 设计匹配网络：根据S参数特性设计匹配网络，以实现最佳传输效果和最小反射损耗。
4. 分析故障原因：当出现故障时，可以通过分析S参数变化来确定故障原因所在位置和性质。
s参数阻抗【原创实用版4篇】目录（篇1）1.S 参数的定义与意义2.S 参数与阻抗的关系3.S 参数在电路分析中的应用4.总结正文（篇1）一、S 参数的定义与意义S 参数（Scattering parameter）是一种描述电磁波在传输线上传播特性的参数，主要用于分析和设计射频和微波传输系统。
S 参数反映了传输线上行波与反射波之间的散射关系，包括四个参数：S11、S12、S21 和S22。
其中，S11 表示传输线上的反射系数，S12 表示传输线上的正向散射系数，S21 表示传输线上的反向散射系数，S22 表示传输线上的反向反射系数。
二、S 参数与阻抗的关系S 参数与阻抗密切相关。
阻抗是电路中电流和电压之间的比值，用以描述电路对交流信号的阻碍程度。
在射频和微波传输系统中，阻抗主要表现为特性阻抗，其值取决于传输线的物理特性，如长度、宽度、厚度等。
特性阻抗与 S 参数的关系可以通过 Z 参数（Z-parameter）来描述。
Z 参数是 S 参数的倒数，反映了传输线上行波与特性阻抗之间的关系。
通过计算 Z 参数，可以得到传输线的特性阻抗。
三、S 参数在电路分析中的应用S 参数在电路分析中具有重要意义。
首先，通过测量 S 参数，可以获取传输线的特性阻抗，从而为电路设计提供依据。
其次，S 参数可以用于分析传输系统的反射和散射现象，有助于优化电路性能，提高传输效率。
此外，S 参数还可以用于评估传输系统的信号完整性，预测信号在传输过程中的衰减和失真等。
四、总结S 参数是描述电磁波在传输线上传播特性的重要参数，与阻抗密切相关。
通过分析 S 参数，可以获取传输线的特性阻抗，优化电路性能，提高传输效率，评估信号完整性等。
目录（篇2）1.S 参数的定义与含义2.S 参数的重要性3.S 参数与阻抗的关系4.如何测量 S 参数5.S 参数在实际应用中的例子正文（篇2）一、S 参数的定义与含义S 参数（Standing Wave Ratio，驻波比）是一种描述电磁波在传输线上传播特性的参数，主要用于衡量信号在传输线上的反射和传输情况。
S参数的含义
S参数在工程测试和理论计算中都得到广泛采用.
一般利用各种参数(H, Y, Z, S) 来对器件进行描述:
1、器件的线性模型
2、反映器件在不同频率和阻抗端接情况下工作性能
3、通过测试来对器件进行建模
4、通过计算对器件进行匹配,阻抗变化等处理在某些应用中采用器件参数可通过转换由S参数得到.
利用S参的优点如下：
1、概念与器件性能指标对应
2、方便复杂系统分析
3、完整反映被测器件性能
4、便于建立器件数学模型
5、级连系统的S参数计算
6、便于导出H, Y, 或Z 等参数
7、EDA 设计软件的数据格式
S参数可全面直观表示一个器件(系统)的性能指标.
对于20dB衰减器, 20dB为功率对数表示,转换为相应线性电压表示为:0.1.
输入端驻波比1.2,转换为反射系数为0.09.
当然S参数应包含相位信息.对于象衰减器这样的互易器件,其S12=S21.
微波晶体管是非互易器件,其S参数随频率及工作电平变化很大. 器件的生产厂商应提供各频率范围内及直流偏置条件下S参数数值
.
下面以所端口器件为例,介绍S参数的数学定义. S参双端口器件的S参数包含四个参数(N端口器件S参数包含N^2个参数).S参数的定义是基于信号电压比值的参数.所以S参数为矢量.
S参数下标注的意义是:第一个数字代表信号输
出端口,第二个数字代表信号输入端.Sab:表示被测件端口b到端口a的传输系数.
例:被测件输入端为:1端口; 输出端:2端口,
S11: 当被测件输出端接匹配负载时,输入端反射系数;
S21: 当被测件输出端接匹配负载时,器件端口1Þ端口2传输系数.。
s参数幅值相位摘要：1.引言2.s 参数的定义与性质3.幅值和相位在s 参数中的表现4.s 参数在通信系统中的应用5.s 参数在信号处理中的应用6.总结正文：1.引言s 参数，全称为散射参数，是无线通信和射频电路中描述电磁波在传输过程中与物体相互作用的一种参数。
s 参数可以帮助我们分析信号在传输过程中的损耗、反射、折射等现象，从而优化通信系统和射频电路的设计。
2.s 参数的定义与性质s 参数是复数形式的参数，通常表示为S11、S21、S12 和S22。
它们分别代表了入射波与反射波之间的幅度和相位关系。
s 参数具有以下性质：- S11、S21 为正实数，表示反射系数；- S12、S22 为负实数，表示传输系数；- S11、S22 具有实部为零的性质；- S12、S21 具有虚部为零的性质。
3.幅值和相位在s 参数中的表现在s 参数中，幅值和相位是两个重要的概念。
幅值表示信号的强度，而相位表示信号的相对时间。
在无线通信系统中，信号的幅度和相位受到多种因素的影响，如多径传播、频率选择性衰落等。
s 参数可以清晰地揭示这些影响，从而指导系统设计和性能优化。
4.s 参数在通信系统中的应用s 参数在通信系统中具有广泛的应用，如：- 在天线设计中，通过优化s 参数，可以降低天线系统的反射损耗，提高天线增益；- 在滤波器设计中，s 参数可以帮助设计师预测滤波器的传输特性和抑制性能；- 在信号处理中，s 参数可以用于分析和设计信号的频谱搬移、信号解调等功能。
5.s 参数在信号处理中的应用除了在通信系统中，s 参数在信号处理领域也有广泛应用，如在无线通信信号的估计、阵列信号处理、自适应滤波器设计等方面。
通过分析s 参数，可以更好地理解和处理信号在传输过程中的各种特性。
6.总结s 参数作为一种重要的参数，在无线通信、射频电路和信号处理等领域具有广泛的应用。
通过分析s 参数的幅值和相位，可以更好地优化系统设计和提高信号处理性能。
电子元器件S参数的含义和用途
上网时间：2008-12-19 作者：Albert 来源：电子元件技术网中心议题：
S参数介绍的由来和含义
S参数的使用范围
S参数在电路仿真中的应用
解决方案：
对于高频电路，需要采用网络法来进行分析，此时需要用到S参数
可以使用元器件厂家的S参数也可以自己搭建测试电路使用网络分析仪来测得S参数
要想深刻的理解S参数，需要具备足够的高频电子电路的基础知识
在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。
在个人计算机平台迈入GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。
S参数的作用S参数的由来和含义
在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。
其回路器件的基本特征为：
具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
电阻：能量损失（发热）
电容：静电能量
电感：电磁能量
但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。
因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。
元器件内部电磁波的进行波与反射波的干涉失去了一致性，电压电流比的稳定状态固有特性再也不适用，取而代之的是“分布参数”的特性阻抗观念，此时的电路被称为分布（Distributed）电路。
分布参数回路元器件所考虑的要素是与电磁波的传送与反射为基础的要素，即：
反射系数
衰减系数
传送的延迟时间
分布参数电路必须采用场分析法，但场分析法过于复杂，因此需要一种简化的分析方法。
微波网络法广泛运用于微波系统的分析，是一种等效电路法，在分析场分布的基础上，用路的方法将微波元件等效为电抗或电阻器件，将实际的导波传输系统等效为传输线，从而将实际的微波系统简化为微波网络，把场的问题转化为路的问题来解决。
一般地，对于一个网络有Y、Z和S参数可用来测量和分析，Y称导纳参数，Z称为阻抗参数，S称为散射参数；前两个参数主要用于节点电路，Z和Y参数对于节点参数电路分析非常有效，各参数可以很方便的测试；但在处理高频网络时，等效电压和电流以及有关的阻抗和导纳参数变得较抽象。
与直接测量入射、反射及传输波概念更加一致的表示是散射参数，即S参数矩阵，它更适合于分布参数电路。
S参数被称为散射参数，暗示为事务分散为不同的分量，散射参数即描述其分散的程度和分量的大小。
具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
同N端口网络的阻抗和导纳矩阵那样，用散射矩阵亦能对N端口网络进行完善的描述。
阻抗和导纳矩阵反映了端口的总电压和电流的关系，而散射矩阵是反映端口的入射电压波和反射电压波的关系。
散射参量可以直接用网络分析仪测量得到，可以用网络分析技术来计算。
只要知道网络的散射参量，就可以将它变换成其它矩阵参量。
下面以二端口网络为例说明各个S参数的含义，如图所示。
二端口网络有四个S参数，Sij代表的意思是能量从j口注入，在i口测得的能量，如S11定义为从Port1口反射的能量与输入能量比值的平方根，也经常被简化为等效反射电压和等效入射电压的比值，各参数的物理含义和特殊网络的特性如下：
S11：端口2匹配时，端口1的反射系数
S22：端口1匹配时，端口2的反射系数
S12：端口1匹配时，端口2到端口1的反向传输系数
S21：端口2匹配时，端口1到端口2的正向传输系数
对于互易网络，有：S12＝S21 对于对称网络，有：S11＝S22
对于无耗网络，有：（S11）2＋（S12）2＝1
我们经常用到的单根传输线，或一个过孔，就可以等效成一个二端口网络，一端接输入信号，另一端接输出信号，如果以Port1作为信号的输入端口，Port2作为信号的输出端口，那么S11表示的就是回波损耗，即有多少能量被反射回源端（Port1），这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，S21越大传输的效率越高，一般建议S21>0.7，即－3dB。
如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
S参数在电路仿真中的应用
S参数自问世以来已在电路仿真中得到广泛使用。
针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。
在许多仿真器中我们都可以找到S参数模块，设计人员会设置每一个具体S参数的值。
这也和S参数的起源一样，同样是因为频率，在较低的频率时，设计师可以在电路板上安装分立的射频元件，再用阻抗可控的印制线和通孔把它们连接起来。
在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。
设计师可以通过网络分析仪来实际测量S参数，这样做的好处是可以将器件装配在与将要生产的PCB相同的PCB上进行测试以得到精确的测量结果。
设计师也可以采用元器件厂家提供的S参数进行仿真，据安捷伦EDA部门的一位应用工程师在文章中介绍：“这些数据通常是在与最终应用环境不同的环境中测得的。
这可能在仿真中引入误差”他举例：“当电容器安装在不同类型的印制电路板时，电容器会因为安装焊盘和电路板材料(如厚度、介电常数等)而存在不同的谐振频率。
固态器件也会遇到类似问题(如LNA 应用中的晶体管)。
为避免这些问题，最好应该在实验室中测量S参数。
但无论如何，为了进行射频系统仿真，就无法回避使用S参数模型，无论这些数据是来自设计师的亲自测量还是直接从元器件厂家获得，这是由高频电子电路的特性所决定了的。
