初中物理电学综合复习精选测试题(较难)

  • 格式：docx
  • 大小：513.30 KB
  • 文档页数：6

一、选择题，下列各小题均有四个选项，其中只有一个符合题意。

（共22分，每小题2分）1．如图所示的电子体温计通过流过半导体制成的感温头的电流来测人的体温，这利用了半导体（ ） A ．良好的导电特性 B ．电阻随光照变化而变化的特性 C ．电阻随温度变化而变化的特性 D ．良好的绝缘特性 2．在探究电路的电流规律实验时用了下图中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是（ ）3、在图3中,导体A 、B 是由同种材料做成的，A 、B 等长，但A 比B 的横截面积大，当S 闭合后，在相同时间内，下列叙述正确的是（ ）A 、电流通过A 、B 所做的功是W A >W B B 、电流通过A 、B 所做的功是W A <W BC 、电流通过A 、B 所做的功是W A =W BD 、无法比较电流通过A 、B 时所做功的多少4．下图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接人电路的阻值R 改变灯泡的亮度．假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R 变化的图像是（ ）5、如图5所示, 电源电压U 保持不变, 开关K 由闭合到断开时,电流表的示数将（ ） A 、不变 B 、变小 C 、变大 D 、无法判断6、小明同学连接了图6所示的实验电路。

实验时，他注意比较了电路在开关闭合前后的现象。

下列符合观察事实的是（ ）A ．开关闭合前后，灯泡均能发光B ．开关闭合后，电压表的读数变小C ．开关闭合后，电流表的读数变小D ．开关闭合前后，电压表读数均为电源电压7、两只定值电阻, 甲标有“10Ω, 1A ”, 乙标有“15Ω,0.6A ”,把它们并联起来, 两端允许加上的最高电压是（ ）A 、9伏B 、10伏C 、15伏D 、25伏8、如图8所示电路，当滑动变阻器滑片向右滑动时，电流表和电压表示数变化情况是（ ） A ．电流表和电压表示数都不变B ．电流表示数变小，电压表V 1示数变小，电压表V 2示数不变C ．电流表示数不变，电压表示数都变大D ．电流表示数变大，电压表V 1示数不变，电压表V 2示数变大V 2 V 1R 1R 2AV__A_ __ A B 图3A9、把R 1、R 2、R 3三个电阻并联在电路中，总电阻是R ’，如果把R 3从电路中取掉，则电路的总电阻将（ ） A 、仍等于R ’ B 、大于R ’C 、小于R ’D 、也可能大于R ’，也可能小于R ’10、将R 1=2Ω的电阻与R 2串联,接在电压为U 的电路中,通过R 1的电流为1A ,若将它们并联接到电压仍为U 的电路中,通过R 1的电流为3A,电阻R 2的阻值为 （ ） A 、2Ω B 、3Ω C 、4Ω D 、6Ω11、两只额定电压相同的灯泡串联后接在电源上，亮度不同，则（ ） A 、较亮灯泡的额定功率较大 B 、较亮灯泡两端的电压较大 C 、较亮灯泡通过的电流较小 D 、较亮灯泡灯丝的电阻较小 二、多选题：（每题3分，少选给2分，错选、多选不得分，共12分）12、已知R 1:R 2=2:3，开关S 由断开到闭合，下图中电流表先后示数之比为2:5的电路是（ ）13、如图13所示电路中，电源电压保持不变。

当S 闭合时，R 1和R 3两端的电压之比为U 1∶U 3＝1∶4，电流表的示数为I ；当S 断开时，R 1、R 2、R 3两端的电压分别为U 1'、U 2'、U 3'，且U 1'∶U 2'＝1∶2，电流表的示数为I'。

则下列判断正确的是（ ）A 、I ∶I'＝2∶5B 、I ∶I'＝5∶2C 、U 1∶U 1'＝5∶7D 、U 3∶U 3'＝7∶5 14、甲、乙两盏灯的额定电压均为12V,将它们串联接入18V 的电源上时,下列判断正确的是（ ） A 、两灯均能发光时，其中有一盏可能正常发光 B 、闭合电键接通电路时有可能将其中一盏灯烧坏C 、两盏灯均发光时,两盏灯的实际功率之和一定大于其中一个灯的额定功率D 、两灯均能发光时，两灯的实际功率之和大于其中的一个灯的实际功率15、如图15所示电路中,灯泡E 上标有“6V 9W ”字样,闭合开关S 后,灯泡正常发光,电压表V 1的示数为U 1,电压表V 2的示数为U 2,若U 1:U 2=2:3,则（ ） A 、灯丝电阻是4欧 B 、电阻R 的阻值是6欧 C 、电阻R 消耗的功率是6瓦 D 、电源电压是15伏三、填空题：（每空1分，共8分）1、在图2所示的胶木盖闸刀开关中，进线座、出线座、_________和_________是导体，其余的是绝缘体。

2、甲灯标有“36V 7.2W ”，乙灯标有“12V 1.2W ”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，另一盏灯比正常时暗一些，则电源的电压是______伏．3、如下图3所示，电源电压12伏且保持不变，要使电路中电流表的示数为1安，在A,B 间需接入电阻。

图13AR 1 R 2 R 3SV 1V 2ER S 图15图2但手边只有阻值为：R 1＝20欧，R 2＝8欧，R 3＝30欧，R 4＝4欧，R 5＝36欧，R 6＝18欧的电阻各一个，怎样用已有电阻组成所需电阻?写出其中两种：（1） （2） ___________ _______。

4、某家用电能表上标有“220V 5A 3000R ／kWh ”的字样，当家中用电器全部工作时，电能表1分钟转了45转。

若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加瓦以下的用电器。

5、如图所示,E 是“6V 3W ”的灯泡,电源电压保持9伏不变,电流表的量程是0～0.6安,电压表的量程是0～3伏,为了使滑动变阻器的滑片无论滑到什么位置,用电器和电表都不致损坏,则电阻R 1的阻值不能小于 欧,滑动变阻器R 的最大值不能大于 欧.四、作图与实验：（共9分）1．(4分)如图是小伟研究“2.5V 1W”的小灯泡灯丝电阻的实物连线图：(1)在连线图中有一处错误，只需改动一根导线，就可以使电路正确连接，请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接法。

（2分）(2)在正确连好电路后，某次测量中电流表示数为0.30 A ，为测得额定电压下的灯丝电阻，滑动变阻器滑片P 应向 端移动（填“左”或“右”）。

（1分）(3)小伟测得了灯丝在三种不同电压下的阻值，然后求出它们的平均值当作灯丝的电阻，你认为这种做法对吗？并说明理由。

答： （1分）2、（3分）某同学利用一个电池组、两个电压表、一个阻值为3欧的电阻器和几根导线，来测量未知电阻R X 的阻值。

该同学设计好电路并正确操作后，电压表V 1、V 2的指针指示情况如上图所示。

在你不知道电压表如何接入电路的情况下，请判断未知电阻R X 的阻值可能为__________欧、__________欧或__________欧。

3、（2分）李强同学做测电阻及Rx 阻值实验时，发现电压表已损坏，就重新设计一个电路，选了一个阻值已知的R 1，连接电路如图所示。

他先将导线C 端接到电流表“—”接线柱上，电流表读数为I 1，后将导线C 端接到电流表“3”接线柱上，电流表读数为I 2，则Rx 的阻值为 (用已知字母表示)。

四、解释与应用:（共23分）解题要求：（1）写出依据的主要公式或变形公式；（2）代入数据；（3）凡有数字运算的题目，运算过程和结果都要写明单位。

图3 AAB3•- 0.6• • ASR R 1VP ER 1 R A C1、（3分）用久的灯泡会变黑，此时该灯泡的功率会比额定功率低一些，这是为什么？请你用相关知识解释。

２、（4分）电阻R 1和R 2串联后接在6伏的电源两端，R 2＝5欧姆，通过R 1的电流是0.4安，通电时间是1.5分钟。

根据所给的已知条件至少求出4个物理量（至少包含一个关于电流做功的物理量）3、(6分)某同学设计了一种可调节亮度的电路，当开关S 扳向触点1时，灯泡正常发光，已知灯泡L 的规格为“220V 100W ”，电源电压为220V 。

当开关S 分别扳向触点1、2、3时，灯泡亮度随之发生变化，问：（1）当开关S 扳向触点2时，灯泡实际消耗的功率为81W ，则电阻R 1的阻值是多少？(2分) （2）当开关S 扳向触点3时，发现灯泡变得更暗，则电阻R 2和R 1的阻值哪个大？(2分) （3）指出该同学设计的调光电路还存在什么缺陷？画出一种改进后的电路图。

(2分)4、定值电阻R 1>R 2，若它们以某种方法连接后，接到电源上，R 1的功率为 64瓦，R 2两端的电压为6V ，若它们以另一种方式连接后，再接入同一电源上，R 1的功率为100瓦，求：（1）电源电压U ； （2）电阻R 1的阻值。

（6分）R 25、选做题（6分）张明得到一个旧电热暖手器，铭牌上表示额定值的字样中，能看清的只有“24Ｗ”这几个字，为了能安全地使用这只电器，他找来一只标有“600Ω0.4Ａ”字样的电阻．将它与电热暖手器和开关串联起来接到家庭电路中，然后进行如下的实验和观察：将开关接通后，电能表在5分钟内恰好转动411转；断开开关后，电能表在3分钟内恰好转动240转。

已知他家电能表上标着3000Ｒ／kwh.。

(假定在张明做实验的时间内，家中其它用电器用电情况没有变化，且电热暖手器和电阻的阻值都不随温度变化)求：⑴除做实验的支路外，张明家3分钟用电多少千瓦时? （2分）⑵电热暖手器和电阻支路的电功率是多少? （2分）⑶电热暖手器的额定电压是多少?（此项结果四舍五入到整数）（2分）以下及背面为草稿纸1. 如图1所示电路图中，电源电压U=12V，R1=R2=4Ω，R3=3Ω，R4=6Ω，电流表的电阻不计，当S接通时，电流表的示数 A。

图1 图2 图3 图4 图52. 上题中，如果将电流表改为电压表的话，问电压表的示数又为 V。

3. 在图2所示的电路中，电源电压保持不变，此时电流表的读数为I1，现将电阻R1与R2对换后，发现电流表的示数不变；如将R1与R3对换，发现电流表的示数变为I2，且I1:I2=3:2，则：R1:R2:R3= 。

4. 图3为某均匀金属薄板，现测得接线柱A、B之间的电阻为R。

如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为 R。

5. 如图4，电源电压U=6V，R1=R2=4Ω，R3=2Ω。

若电流表A1和A2的内阻忽略不计，求电流表的示数A1为A，A2的示数为 A。

6. 图5为复杂电路的一部分，电阻R l、R2、R3的阻值之比为1:2:3，通过这三个电阻的电流之比为4:1:2。

合集下载

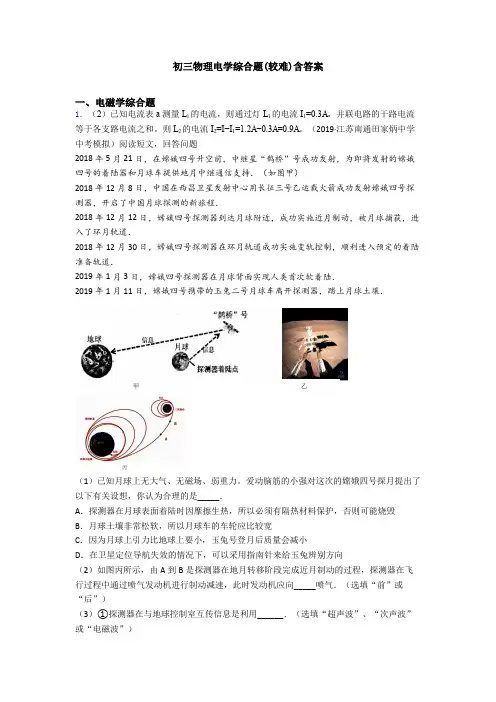

初三物理电学综合题(较难)含答案

初三物理电学综合题(较难)含答案

初三物理电学综合题(较难)含答案一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。

则L2的电流I2=I−I1=1.2A−0.3A=0.9A。

（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。

爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.【答案】B前电磁波C A 315000【解析】【详解】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。

初三物理电学综合题(较难)及答案

初三物理电学综合题(较难)及答案

初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。

三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。

由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。

选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。

（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。

2024年中考物理二轮复习重难点亮点专题精练—电学难度(含图像)综合计算问题

2024年中考物理二轮复习重难点亮点专题精练—电学难度(含图像)综合计算问题

2024年中考物理二轮复习重难点亮点专题精练—电学难度（含图像）综合计算问题一、选择题1.（2023黑龙江哈尔滨）如图所示是电阻R 1、R 2的电压—电流关系图像，下列说法正确的是（）A.电阻R 1两端电压为4V 时，通过R 1的电流是0.3AB.电阻R 1、R 2串联，当电流为0.2A 时，R 1、R 2两端总电压为3VC.电阻R 1、R 2并联到2V 电压下，干路中的电流是0.3AD.电阻R 1和R 2的阻值之比是1∶2【答案】B【解析】A．由图可知当电阻R 1两端电压为4V 时，通过其电流为0.4A，故A 错误；B．由图像可知，若电阻R 1、R 2串联，当电流为0.2A 时，R 1、R 2两端电压分别为2V、1V，根据串联电路电压特点知，R 1、R 2两端总电压为122V 1V 3VU U U =+=+=故B 正确；C．由图像可知，电阻R 1、R 2并联到2V 电压下时，通过R 1、R 2电流分别为0.2A、0.4A，由并联电路中干路中的电流等于各支路电流之和可知，干路中的电流120.2A 0.4A 0.6AI I I =+=+=故C 错误；D．由图像可知，R 1、R 2为定值电阻，若电阻R 1、R 2串联，当电流为0.2A 时，R 1、R 2两端电压分别为2V、1V，根据欧姆定律知112V 10Ω0.2A U R I ==='221V 5Ω0.2AU R I ==='电阻R 1和R 2的阻值之比是1210Ω5Ω21R R ==∶∶∶故D 错误。

故选B。

2．如图甲所示R 1为定值电阻，调节电阻箱R 2时电流表的示数I 随之发生变化。

如图乙为电流表示数的倒数与电阻箱R 2的阻值之间的变化关系图像，则下列判断正确的是（）A．电源电压为5VB．定值电阻R 1的阻值为2.5ΩC．该电路的最大电流为2A D．该电路的最大功率为1.25W 【答案】D【解析】由电路图可知，R 1与R 2串联，电流表测电路中的电流，由图乙可知，当R 2＝0Ω时总电阻最小，电路中的电流最大，＝2A ﹣1，则电路中的电流I 1＝0.5A，故C 错误；此时只有R 1接入电路，由I＝可得，电源的电压：U＝I 1R 1＝0.5A×R 1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①由图乙可知，当R 2＝10Ω时，＝6A ﹣1，则此时电路中的电流I 2＝A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U＝I 2（R 1+R 2）＝A×（R 1+10Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣②因电源的电压不变，所以，0.5A×R 1＝A×（R 1+10Ω），解得：R 1＝5Ω，故B 错误；电源的电压U＝I 1R 1＝0.5A×5Ω＝2.5V，故A 错误；根据电路图可知当R 2＝0Ω时，只有R 1接入电路，此时电路中电流最大，电路消耗的功率最大，则P 最大＝UI 最大＝2.5V×0.5A＝1.25W，故D 正确。

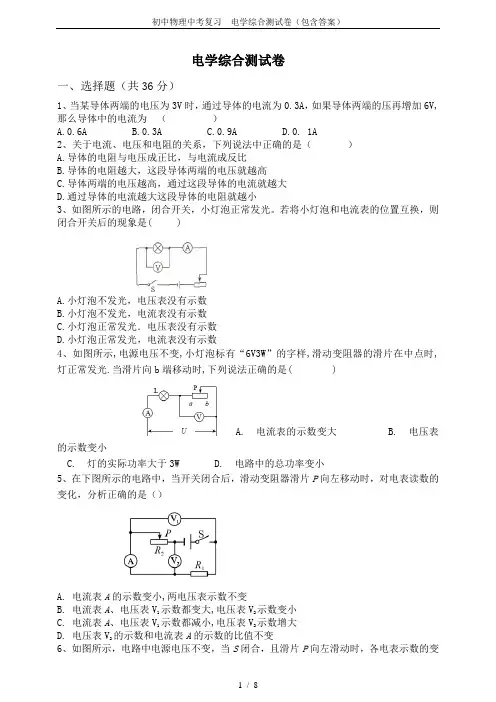

初中物理中考复习 电学综合测试卷(包含答案)
