华为ONU-MA5616开局信息查看

  • 格式：doc
  • 大小：75.50 KB
  • 文档页数：9

>>User name:root>>User password:mduadminHuawei>enablehuawei#confighuawei (config)# quithuawei#quit //断开设备MA5616#switch language-mode //汉语显示目录1、MA5616#display board 0 //查看设备板卡情况 (1)2、MA5616#display board 0/0 //查看设备PON MAC地址 (1)3、huawei#display interface vlanif //查看设备管理IP及掩码，语音IP及掩码 (2)4、MA5616#display vlan all //查看设备的内层VLAN情况、语音和设备管理VLAN (3)5、MA5616#display mac-address all //查看设备网管..................... 错误!未定义书签。

6、MA5616(config)#interface h248 0 //进入H248目录 (4)7、MA5616(config-if-h248-0)#display if-h248 state //显示语言IP，注册域名/IP，软交换IP (4)8、MA5616#display current-configuration //查看全部配置（语音网关） (5)1、MA5616#display board 0 //查看设备板卡情况NJ_WYJLDXK/J/J14003JJXP04_MA5616#display board 0-------------------------------------------------------------------------SlotID BoardName Status SubType0 SubType1 Online/Offline-------------------------------------------------------------------------0 H831CCUB Active_normal EP1A ASDA1 H838ASPB Normal2 H835ADLE Normal345 H831PAIB Normal-------------------------------------------------------------------------2、MA5616#display board 0/0 //查看设备PON MAC地址NJ_WYJLDXK/J/J14003JJXP04_MA5616#display board 0/0---------------------------------------Board Name : H831CCUBBoard Status : Active normal---------------------------------------Subboard[0]: H831EP1A Status: NormalSubboard[1]: H836ASDA Status: Normal------------------------------------------------------------------------------Port Port COMBO Optic MDI Speed Duplex Flow- Active Link Type Mode Status (Mbps) Ctrl State------------------------------------------------------------------------------0 GE electric - auto auto auto off deactive offline------------------------------------------------------------------------------Note: For a 1000 M, electrical port in the full-duplex mode, setting MDI toany value is invalid-----------------------------------------------------------------------------Port Port Type MAC Regist State Link State-----------------------------------------------------------------------------1 EPON 286E-D44A-D3E4 （PON MAC）EXT-OAM-registered UP -----------------------------------------------------------------------------3、huawei#display interface vlanif //查看设备管理IP及掩码，语音IP 及掩码NJ_WYJLDXK/J/J14003JJXP04_MA5616#display interface vlanif{ <3-4>|<cr> }:Command:display interface vlanifvlanif3 current state : UPLine protocol current state : UPDescription : HUAWEI, SmartAX Series, vlanif3 InterfaceThe Maximum Transmit Unit is 1500 bytesInternet Address is 10.2.152.197/27 设备IP及掩码IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 286vlanif4 current state : UPLine protocol current state : UPDescription : HUAWEI, SmartAX Series, vlanif4 InterfaceThe Maximum Transmit Unit is 1500 bytesInternet Address is 10.83.193.210/24 语音IP及掩码IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 2864、MA5616#display vlan all //查看设备的内层VLAN情况、语音和设备管理VLAN如下：1257-1288为此设备的宽带VLAN，要知道VLAN对应的槽位关系，需要查看全部配置NJ_WYJLDXK/J/J14003JJXP04_MA5616#display vlan all{ <cr>|vlanattr<K>|vlantype<E><mux,standard,smart> }:Command:display vlan all---------------------------------------------------------VLAN Type Attribute STND-Port NUM SERV-Port NUM---------------------------------------------------------1 （默认的） smart common2 03（设备管理VLAN） smart common 1 04（语音管理VLAN） smart common 1 01257 MUX common 1 11258 MUX common 1 11259 MUX common 1 11260 MUX common 1 11261 MUX common 1 11262 MUX common 1 11263 MUX common 1 11264 MUX common 1 11265 MUX common 1 11266 MUX common 1 11267 MUX common 1 11268 MUX common 1 11269 MUX common 1 11270 MUX common 1 11271 MUX common 1 11272 MUX common 1 11273 MUX common 1 11274 MUX common 1 11275 MUX common 1 11276 MUX common 1 11277 MUX common 1 11278 MUX common 1 11279 MUX common 1 11280 MUX common 1 11281 MUX common 1 11282 MUX common 1 11283 MUX common 1 11284 MUX common 1 11285 MUX common 1 11286 MUX common 1 11287 MUX common 1 11288 MUX common 1 1---------------------------------------------------------Total: 35Note : STND-Port--standard port, SERV-Port--service virtual port5、MA5616(config)#interface h248 0 //进入H248目录6、MA5616(config-if-h248-0)#display if-h248 state //显示语言IP，注册域名/IP，软交换IP-------------------------------------------------MGID 0MG Description -MG DomainName -Protocol H248Using H248 Version 2Profile Negotiation Parameter DisableProfile index 6:ZTE_AGW/1("ZTE_AGW/1")Codetype TextTransmode UDPCall hold Timer(s) 60CurrentHeartBeatGenerateTimer(s) 60CurrentHeartBeatRetransTimes 3CurrentHeartBeatRetransTimer(s) 60MG signalling IP 10.83.193.210 （语言IP）MG signalling Port 2944MG media IP1 10.83.193.210 （语音注册IP/域名）MG media IP2 -MGC IP 10.55.64.11 （主用软交换IP）MGC Domain name -MGC DNS-IP -MGC port 2944Interface state NormalMIDType IP4_ADDRDeviceName -Standby MGC MGC Port :2944 MGC IP:10.55.65.7 （备用软交换IP）Standby MGC MGC Domain Name:--------------------------------------------------NJ_WYJLDXK/J/J14003JJXP04_MA5616(config-if-h248-0)#display if-h248 state -------------------------------------------------接口标识 0接口描述 -MG 域名 -协议类型 H248当前H248版本 2Profile 协商参数禁止Profile 索引 6:ZTE_AGW/1("ZTE_AGW/1")编码类型文本传输方式 UDP呼叫保持时长(秒) 60当前心跳发起时长(秒) 60当前心跳重传次数(次) 3当前心跳重传时长(秒) 60MG信令IP地址 10.83.193.210 （语音IP）MG信令端口号 2944MG媒体IP地址1 10.83.193.210 （注册域名/IP）MG媒体IP地址2 -MGC IP地址 10.55.64.11 （软交换IP 主用）MGC 域名 -MGC DNS-IP -MGC端口号 2944接口状态正常7、MA5616#display current-configuration //查看全部配置（语音网关）{ <cr>|section<K>||<K> }:Command:display current-configuration[MA5616V800R306: 5301]#[global-config]<global-config>sysname NJ_WYJLDXK/J/J14003JJXP04_MA5616 （设备的系统名称）adsl mode switch-to ADSLvdsl mode switch-to normaldpbo-calculation mode standardupbo setting enableadsl line-profile quickadd 2 basic-para all trellis 1 bitswap 0 0 channel fast adapt at-startup snr 6 0 31 6 0 31 rate 5342 5344 672 672 name 5344-672-FAST-TS （速率模板）adsl line-profile quickadd 3 basic-para all trellis 1 bitswap 0 0 channel fast adapt at-startup snr 6 0 31 6 0 31 rate 3070 3072 512 512 name 3072-512-FAST-TS （速率模板）adsl line-profile quickadd 4 basic-para all trellis 1 bitswap 0 0 channel fast adapt at-startup snr 6 。

合集下载

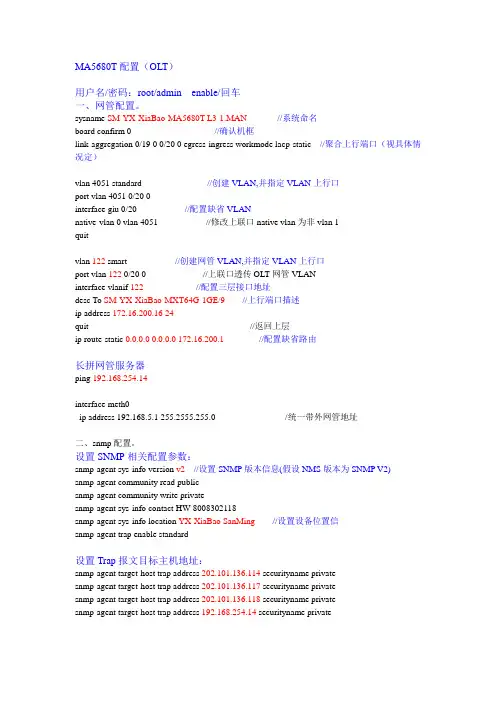

MA5680T+MA5606T开局简易说明

MA5680T+MA5606T开局简易说明

MA5680T配置（OLT）用户名/密码：root/admin enable/回车一、网管配置。

sysname SM-YX-XiaBao-MA5680T-L3-1.MAN//系统命名board confirm 0 //确认机框link-aggregation 0/19 0 0/20 0 egress-ingress workmode lacp-static //聚合上行端口（视具体情况定）vlan 4051 standard //创建VLAN,并指定VLAN上行口port vlan 4051 0/20 0interface giu 0/20 //配置缺省VLANnative-vlan 0 vlan 4051 //修改上联口native vlan为非vlan 1quitvlan 122 smart //创建网管VLAN,并指定VLAN上行口port vlan 122 0/20 0 //上联口透传OLT网管VLANinterface vlanif 122//配置三层接口地址desc To SM-YX-XiaBao-MXT64G-1GE/9//上行端口描述ip address 172.16.200.16 24quit //返回上层ip route-static 0.0.0.0 0.0.0.0 172.16.200.1//配置缺省路由长拼网管服务器ping 192.168.254.14interface meth0ip address 192.168.5.1 255.2555.255.0 /统一带外网管地址二、snmp配置。

设置SNMP相关配置参数：snmp-agent sys-info version v2//设置SNMP版本信息(假设NMS版本为SNMP V2)snmp-agent community read publicsnmp-agent community write privatesnmp-agent sys-info contact HW-8008302118snmp-agent sys-info location YX-XiaBao SanMing//设置设备位置信snmp-agent trap enable standard设置Trap报文目标主机地址：snmp-agent target-host trap address 202.101.136.114 securityname privatesnmp-agent target-host trap address 202.101.136.117 securityname privatesnmp-agent target-host trap address 202.101.136.118 securityname privatesnmp-agent target-host trap address 192.168.254.14 securityname privatesnmp-agent trap source vlanif 122三、修改telnet idle-timeout时间为15分钟。

华为MA5626的配置

华为MA5626的配置

文章来自百度空间：/%CF%E0%B7%EAwen%CF%E0%CA%B6/blog/item/f8df0011fe3d7230b81 27b31.html//论文网MA5680T(config)# dba-profile add profile-id 20 profile-name dba-profile_20 type4 max 1000000 //建模板号为20的DBA模板，最大带宽1G。

MA5680T(config)# ont-lineprofile epon profile-id 36 profile-name MA561X //建模板号码为36的ONU线路模板MA5680T(config-epon-lineprofile-36)# llid dba-profile-id 20 //在线路模板当中绑定DBA模板MA5680T(config-epon-lineprofile-36)#commit//提交模板配置MA5680T(config)# snmp-profile add profile-id 2 profile-name N2000 v1 public private 10.111.8.129 162 N2000 //建ONU的SNMP模板MA5680T(config)#display ont autofind all--------------------------------------------------------------------------序列号: 1框/槽/端口: 0/2/3ONT MAC : 0018-82EC-29D7密码: 00000000000000000000000000000000生产厂商ID : HWTCONT型号: MDUONT软件版本: V8R306C01B053ONT硬件版本: MA5616ONT自动发现时间: 2009-11-24 17:40:47--------------------------------------------------------------------------MA5680T(config)# interface epon 0/2MA5680T(config-if-epon-0/2)# ont confirm 3 ontid 8 mac-auth 0025-9E79-4207 snmp ont-lineprofile-id 36 desc CZ_FS_yinshifuwugongsi_MA5620E //确认ONU，绑定相对应的ONT模板。

华为ONU网管开局指导

华为ONU网管开局指导

华为ONU网管开局指导一、在网管界面中找到要操作OLT设备，以下以MA5616设备做指导说明。

二、双击图标进入操作页面，如下图三、选择EPON——〉EPON UNI端口双击进入配置页面，选中槽位号，端口号四、点击ONU自动发现信息，查看自动发现的ONU设备。

五、在要配置数据的ONU上右键，点确认ONU进入ONU配置页面六、修改名称可标记设备位置，单击线路模板选择键选择ONU的线路模板七、选择设备对应的线路模板，单击确认即可下发到设备八、配置ONU的管理地址，SNMP参数九、给对应ONU配置SERVICE-PORT参数，右键增加进入配置页面十、为管理VLAN创建SERVICE-PORT,管理VLAN做成SMART属性，选择对应端口ONU，业务类型选择多业务VLAN模式，用户侧与前边VLANID信息保持一致，语音VLAN同管理VLAN做法一致。

十一、创建业务VLAN的SERVICE-PORT，前边VLANID信息为外层QINQVLAN号可创建粗流或细流，粗流选择要操作的所有ONU的端口，细流只选择对应ONU的端口用户侧VLAN是用户的内侧VLAN，做粗流用户侧可以从起始VLAN开始，到结束VLAN，细流只能每一个用户VLAN做一个SERVICE-PORT。

十二、选择已确认的ONU设备，双击进入ONU配置页面十三、单击设备面板进入面板配置页面，单击确认单板。

十四、MA5616需做ADSL模板，右键下发模板到设备。

选择线路模板点确认下发到设备。

十五、单击设备面板，进入面板配置页面。

用对应的线路模板激活用户端口。

十六、选择VLAN选项，对业务VLAN，语音VLAN进行创建。

语音VLAN做成SMART 属性，用户VLAN做成MUX属性。

用户VLAN用批量增加。

十七、增加用户SERVICE-PORT，点击SERVICE-PORT选项，进入配置页面。

业务VLAN 这一块必需先选择端口，才可能做批量生成，且VLAN类型必需是MUXR的，MA5616需要做VCI,VPI，MA5620不需要做VCI.VPI，用户侧做成UNTAG模式。

MA5680T MA5616网管开局配置指导

MA5680T MA5616网管开局配置指导

MA5680T+MA5616网管开局配置指导(MA5680T部分)1、首先找到本次新开ONU上联的OLT2、双击该OLT图标，打开OLT面板3、选择左侧菜单里的vlan4、右键—选择增加---弹出如下对话框5、新建语音、管理、宽带3个vlan--完成后点下一步6、选择对应业务vlan对应的OLT上行口---完成后点击“完成”备注：1、5，6步骤需要操作3次添加语音、管理、宽带3个vlan；2、此处注意vlan 类型都为smart，属性都为qinq。

7、点击王元面板返回主界面8、找到本次新开ONU所在的PON口（双击对应的面板上即可打开）上来的设备）10、选择发现上来的ONU所对应的MAC地址----右键选择确认ONU参数）2、选择线路模板（只有一个可供选择）12、配置完基本配置之后，选择网管管理通道参数备注：1、选择对应的snmp 模板------选择名称为MDU的哪一个2、填写对应的管理vlan、网关地址、IP地址、IP地址掩码-------此处数据都以规划为准13、点击应用----确定（到此为止ONU在OLT注册的数据就做完了）此处做完之后不要关闭窗口，按照如下继续配置：接下来就需要配置ONU在OLT对应的虚业务14、选择server-port信息10、右键---选择增加15、选择增加之后会弹出如下对话框16、填写相应的数据后应用（此处需要添加语音、宽带、管理3条虚业务）MA5680T+MA5616开局配置指导（MA5616部分）一、宽带部分1、选择需要配置的设备2、双击设备名称打开网元详细信息备注：如果单板未确认，可右键选择确认单板。
