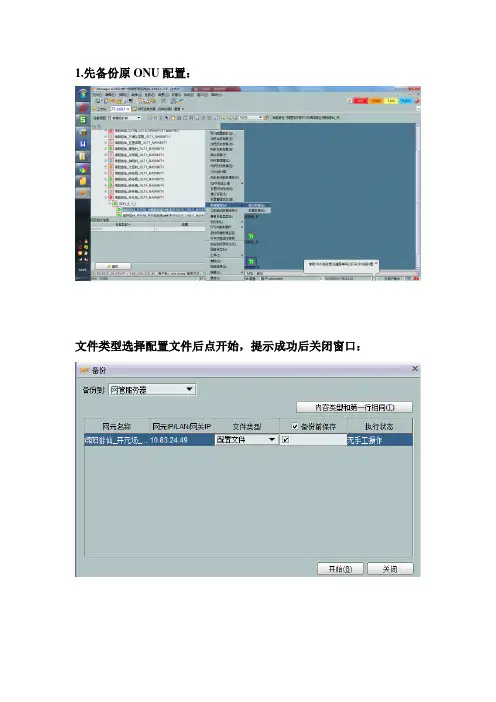

使用U2000服务器更换华为ONU步骤

Page10
业务配置所需模板 (可选)
流量模板
流量模板包括一系列的流量参数，供设备和端口引用，对业务流进行控制 和监控。
VAS 模板（增值业务模板）
每个ONU都能被绑定一个唯一的增值业务模板; 增值业务模板用于配置VoIP (MGCP/H248/SIP)业务参数, 如MG IP, VoIP VLAN 及其它数据。
Page20
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Page6
VLANs 与 Ports
User VLAN (用户VLAN)
User VLAN 是用于映射用户侧的业务类型 通常一个ONU端口配置一个用户VLAN
GEM port
GEM port 用于承载OLT与ONU之间的业务流 通常一个用户VLAN 映射一个 GEM port
Service VLAN (业务VLAN)
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Page2
培训目标
基于本课程，您将能够:
掌握GPON网络结构，业务实现原理 掌握业务配置中各种模板功能 掌握GPON FTTH Triple Play 业务配置流程及关键参数
GPON模板
开始 创建DBA模板 创建线路模板

华为ONU配置业务指引举例说明：B类ONU配置指引：MA5620线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJTONU网管vlan：22Cvlan:1534Svlan:1269 在OLT增加vlan 并在上行口透传1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。

1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0，T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。

1-2、GEM链接0映射网管vlan 22需要绑定带宽配置。

1-4、GEM链接0映射业务Cvlan 15342-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认3-1、首先将自动发现上报上来SN码的ONU确认。

配置）3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。

OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。

到此完成ONU的注册。

4、配置业务ServicePort。

4-1、在主拓扑找到ONU设备→定位到ONU列表→选择ServicePort信息→右键增加→对话框设置参数4-2、名称根据实际情况填写，vlan ID信息为SVLAN 用户vlan为cvlan,业务类型选择多业务vlan 模式，接口选择实际端口信息，（0/4/4/2/2表示为0框4槽4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。

5、ONU设备的数据。

5-1、添加业务CVLAN。

进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。

5-2、增加业务ServicePort。

进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。

该步骤是为了固定通过网线连接pc上网的端口如要通过wifi上网需要勾选ssid在左侧导航树中选择lanlan口工作模式
FTTH装维岗位培训—— ONU配置
甘肃省通信产业服务有限公司 科技培训分公司-培训部 满国栋
FTTH ONU终端的配置
华为HG8245配置方法：（两个语音口、四个LAN口， 有无线功能）
FTTH ONU终端的配置
第八步：设置默认路由： 在左侧导航树中选择“路由 > 默认路由配置
勾选默认路由， 选择以 拨号vlan的wan接口。
第九步： 保存配置：在左侧导航树中选择“系统工具 > 配置文件”。在右侧信息栏页面中， 单击“保存配置”进行保存。
FTTH ONU终端的配置
第十步：查看配置状态 • 如果配置正确且OLT侧上层数据都配置完成，ONT查看wan接口 voip状态如下
第一步：登录设备。使用IE登录，输入地址：192.168.100.1 用户名：telecomadmin 密码：admintelecom。 第二步：配置LAN 端口工作模式。（该步骤是为了固定通过网线连接PC 上网的端口，如要通过wifi上网，需要勾选SSID） 在左侧导航树中选择“LAN > LAN 口工作模式”。勾选LAN2前面的复选框， 设置LAN2工作在三层模式下。绑定了相应的端口才能通过DHCP获取 地址上网，wifi同理。
FTTH ONU终端的配置
第六步：创建宽带wan接口链接：在左侧导航树中选择“WAN > WAN 配置”。在右侧信息 栏页面中，单击“新建”，在弹出的窗口中，设置WAN 接口参数如下：
1 勾选“WAN 连接”后面的 “使能”单选框，开启新建 的WAN 连接； 2 设置“服务列表”为 “INTERNET”； 3设置“连接方式”为“路 由”； 4 设置“VLAN ID”为“定 制好的vlan id 41”； 5 设置“802.1p”为根据实 际规划填写； 6 设置“获取IP 方式”为 “PPPoE”； 7 勾选“NAT”后面的 “Enable”单选框，开启 NAT 功能； 8 设置“用户名”为 “iadtest@pppoe”，并设 置“密码”为“iadtest”； 9 勾选“绑定项”区域中 “LAN2”前面的复选框，表 示该WAN 接口绑定LAN2

华为ONU配置业务指引举例说明：B类ONU配置指引：MA5620线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJTONU网管vlan：22Cvlan:1534Svlan:1269 在OLT增加vlan 并在上行口透传1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。

1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0，T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。

1-2、GEM链接0映射网管vlan 22需要绑定带宽配置。

1-4、GEM链接0映射业务Cvlan 15342-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认3-1、首先将自动发现上报上来SN码的ONU确认。

配置）3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。

OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。

到此完成ONU的注册。

4、配置业务ServicePort。

4-1、在主拓扑找到ONU设备→定位到ONU列表→选择ServicePort信息→右键增加→对话框设置参数4-2、名称根据实际情况填写，vlan ID信息为SVLAN 用户vlan为cvlan,业务类型选择多业务vlan 模式，接口选择实际端口信息，（0/4/4/2/2表示为0框4槽4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。

5、ONU设备的数据。

5-1、添加业务CVLAN。

进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。

5-2、增加业务ServicePort。

进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。
