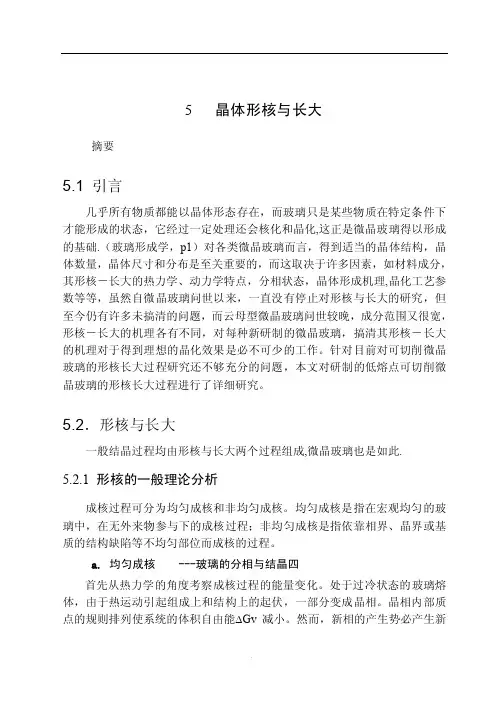

5 晶体形核与长大摘要5.1 引言几乎所有物质都能以晶体形态存在，而玻璃只是某些物质在特定条件下才能形成的状态，它经过一定处理还会核化和晶化,这正是微晶玻璃得以形成的基础.（玻璃形成学，p1）对各类微晶玻璃而言，得到适当的晶体结构，晶体数量，晶体尺寸和分布是至关重要的，而这取决于许多因素，如材料成分，其形核－长大的热力学、动力学特点，分相状态，晶体形成机理,晶化工艺参数等等，虽然自微晶玻璃问世以来，一直没有停止对形核与长大的研究，但至今仍有许多未搞清的问题，而云母型微晶玻璃问世较晚，成分范围又很宽，形核－长大的机理各有不同，对每种新研制的微晶玻璃，搞清其形核－长大的机理对于得到理想的晶化效果是必不可少的工作。
针对目前对可切削微晶玻璃的形核长大过程研究还不够充分的问题，本文对研制的低熔点可切削微晶玻璃的形核长大过程进行了详细研究。
5.2．形核与长大一般结晶过程均由形核与长大两个过程组成,微晶玻璃也是如此.5.2.1 形核的一般理论分析成核过程可分为均匀成核和非均匀成核。
均匀成核是指在宏观均匀的玻璃中，在无外来物参与下的成核过程；非均匀成核是指依靠相界、晶界或基质的结构缺陷等不均匀部位而成核的过程。
a.均匀成核 ---玻璃的分相与结晶四首先从热力学的角度考察成核过程的能量变化。

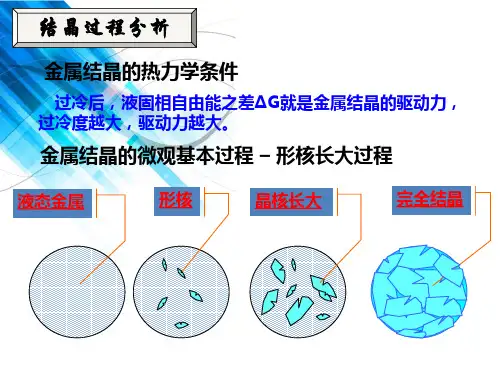

处于过冷状态的玻璃熔体，由于热运动引起组成上和结构上的起伏，一部分变成晶相。
晶相内部质点的规则排列使系统的体积自由能∆Gv减小。
然而，新相的产生势必产生新的界面，导致界面自由能∆G 0的增加。
系统总的自由能∆G 的变化是上述两个自由能变化之和：∆G ＝－∆Gv ＋∆G 0 （5.1）上式中“－”号表示能量减少，“＋”号表示增加。
假设晶核是球形的，则有：34/3v v G r g π∆=-∆ （5.2）204G r πσ∆= （5.3）r 为核半径，∆g v 为相变过程中单位体积自由能的变化，σ是新相与熔体之间的表面张力。
将（302）和（303）式代入（301）式得：324/34v G r g r ππσ∆=-∆+ （5.4）据（304）式绘成图3－1，从图3－1分析可知，当r<r*时，（304）式中的界面能的变化起主要作用，晶核的长大使系统的自由能增大，晶核不能稳定生长；只有当r>r*时，系统自由能才是减小的。
