半挂车的制动的原理

浅谈半挂汽车列车ABS制动原理及组成类型：转载来源：商用汽车杂志作者：郑艳东责任编辑：李昂发布时间：2012年05月07日为使用户对防抱死制动系统进一步了解，本文主要介绍半挂汽车列车ABS（防抱制动系统）的原理、组成、分类及注意事项，以帮助用户按厂家要求使用、保养车辆ABS，消除发生交通事故的隐患。

近年来，为适应经济的快速发展，满足物流需求，我国公路网络建设和公路运输得到突飞猛进的发展。

因为半挂列车具有甩挂运输、适应性强、购置成本低、门对门零距离运输等特点，得到了广泛应用。

因此我国先后出台各种关于半挂列车制动性能的法律法规。

为使用户对防抱制动系统有进一步了解，本文特介绍相关的基础知识，仅供参考。

●防抱制动系统定义及基本原理防抱制动系统是在制动过程中，能自动控制车辆的一个或几个车轮在其旋转方向上滑移程度的系统。

防抱制动系统即Anti-skid Brake System，简称ABS。

当半挂列车紧急制动时，会出现折叠或甩尾现象。

而ABS的作用是防止由于制动力过大而造成的车轮抱死（尤其在光滑的路面上），从而使得全制动也能维持横向牵引力，保证驾驶稳定性和车辆的转向控制性以及主、挂车制动协调性的最佳效果。

同时保证可利用的轮胎和路面之间的制动摩擦力以及车辆减速度和停车距离的最优化。

图1 车速和轮速图根据常识，半挂列车是利用地面与轮胎之间的摩擦力来减速的。

当制动的时候，受制动力作用的车轮速度减小，而由于惯性的原因，车辆会在短时间内保持原来的速度继续行驶，因此在车速与轮速之间产生一个速度差轮速之间存在的速度差即称之为滑移现象（如图1所示）。

滑移程度可用滑移率来表示：即滑移率=［（车速－轮速）/车速］x100%。

由公式得知，当车速等于轮速时滑移率为0，此时车轮处于纯滚动状态。

当列车制动时，车速由于惯性保持原来速度，而轮速阻力加大，速度递减，因此车速与轮速差别逐渐加大，滑移率随之增大。

停车之前车轮抱死时，轮速为0，滑移率达到100%，这时虽然轮速为0，但车速不为0，车辆就会出现跑偏、甩尾、丧失转向能力等现象。

挂车制动原理挂车制动系统是挂车上的一个重要部件，它对于挂车的安全行驶起着至关重要的作用。

挂车制动系统的原理是通过一系列的机械、液压或气压装置，将司机的制动指令转化为制动力，从而实现挂车的制动。

下面我们将详细介绍挂车制动系统的原理。

首先，挂车制动系统的原理是基于牵引车的制动系统的。

当司机踩下制动踏板时，牵引车的制动系统会产生制动力，同时通过连接装置传递到挂车上。

挂车制动系统会接收到这个制动力信号，然后转化为挂车的制动力，从而实现挂车的制动。

其次，挂车制动系统的原理涉及到不同的制动装置。

一般来说，挂车的制动系统包括气制动系统和液压制动系统两种。

气制动系统是通过气压传递制动信号，驱动制动活塞产生制动力；液压制动系统则是通过液压传递制动信号，驱动制动缸产生制动力。

这两种制动系统都是基于相似的原理，即将司机的制动指令转化为制动力。

另外，挂车制动系统的原理还涉及到制动力的分配。

在挂车上，通常会安装多个制动器，它们分布在挂车的不同轴上。

当司机踩下制动踏板时，制动力会根据需要分配到不同的轴上，以实现对挂车的平衡制动。

这种制动力的分配原理可以有效提高挂车的制动性能，确保挂车在行驶过程中的安全性。

最后，挂车制动系统的原理还包括制动辅助装置。

在一些挂车上，还会安装一些制动辅助装置，比如制动防抱死系统（ABS）和电子制动力分配系统（EBD）。

这些辅助装置可以根据车辆的行驶状态和路面情况，智能地调节制动力的分配，提高挂车的制动稳定性和安全性。

总的来说，挂车制动系统的原理是基于牵引车的制动系统，通过不同的制动装置将司机的制动指令转化为制动力，实现对挂车的制动。

同时，制动力的分配和制动辅助装置的应用也是挂车制动系统原理的重要组成部分。

只有充分理解挂车制动系统的原理，才能更好地保障挂车在行驶过程中的安全性。

半挂牵引车的制动原理与维护保养半挂牵引车是一种具有重要货物运输功能的车辆，它通常由一台牵引车和一个或多个挂车组成。

在运输过程中，制动系统的正常运行是确保行车安全的重要因素之一。

本文将深入探讨半挂牵引车的制动原理和维护保养要点，帮助司机和维修人员更好地了解和操作。

一、制动原理半挂牵引车的制动系统通常由空气制动系统和液压制动系统组成。

空气制动系统主要由制动阀门、空气压缩机和制动室等组成；液压制动系统则是由制动主缸、刹车片、刹车盘等组成。

空气制动系统的工作原理是通过操纵制动阀门，使空气压缩机产生压缩空气，通过制动室将压缩空气传递给刹车片和刹车盘，从而实现制动。

当制动踏板被踩下时，空气被排出，刹车片与刹车盘分离，车辆开始行驶。

液压制动系统的工作原理则是通过踩下制动踏板，刹车主缸压缩液体，并将液体输送到刹车片和刹车盘之间，实现制动效果。

这种制动系统在一些半挂牵引车中也常见。

二、维护保养要点1. 定期检查制动液: 制动液是液压制动系统中的重要部分，应定期检查其余量和温度。

如果发现液位低于最低线或液体变黑，则需要及时更换。

2. 检查刹车片和刹车盘: 车辆经常使用时，刹车片和刹车盘会磨损。

定期检查刹车片的残余厚度和刹车盘的磨损情况，如发现异常应及时更换。

3. 清洁制动系统: 制动系统中的灰尘和污垢会影响制动器的正常运行，因此要经常清洁制动器和制动辅助器。

4. 调整制动力: 制动器的制动力应适中，过强或过弱都会影响制动效果。

必要时，可以调整制动器的制动力，以保证其在良好状态下运行。

5. 检查制动阀门和管路: 制动阀门和管路的密封性对制动效果至关重要。

检查制动阀门和管路是否有泄漏问题，并及时修复。

6. 定期更换空气滤清器: 空气滤清器的正常工作可以保证制动系统供气的纯净度，因此应定期更换空气滤清器。

7. 注意制动室的散热: 制动室因为工作时会产生热量，应确保散热良好，防止制动室过热造成制动效果降低。

8. 留意制动阀门的位置: 制动阀门的位置应该确保司机操作方便，防止误操作。

半挂车的刹车知识点总结
一、半挂车刹车系统组成
1.制动踏板
2.制动总泵
3.制动分泵
4.制动阀
5.制动室
6.制动盘
7.制动鼓
8.制动皮带
二、半挂车刹车原理
1.液压传动原理
2.气压传动原理
三、半挂车刹车系统的分类
1.气制动系统
2.液压制动系统
四、半挂车制动系统的维护
1.定期检查制动蹄磨损情况
2.定期更换制动油
3.定期检查制动管路情况
4.定期检查制动传动皮带情况
5.定期检查制动踏板情况
6.定期检查制动阀情况
7.定期检查制动室情况
五、半挂车刹车系统的故障排除
1.制动蹄松动
2.制动蹄磨损严重
3.制动管路漏气
4.制动油泄露
5.制动蹄与制动鼓接触不良
6.气压不足
7.制动总泵故障
8.制动分泵故障
六、半挂车刹车使用方法
1.踏制动踏板
2.松开手刹
3.半挂车停车时制动方式
七、半挂车刹车的注意事项
1.禁止超速行驶
2.避免急刹车
3.紧急情况下的应对方法
4.定期检查制动系统
以上就是关于半挂车刹车知识点的总结，希望对您有所帮助。

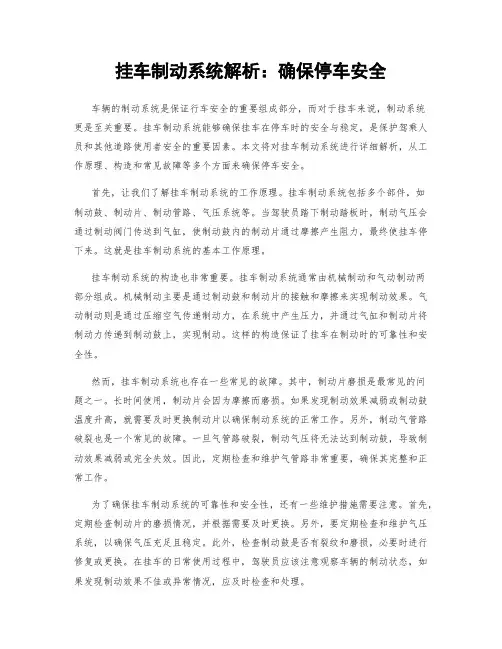

挂车制动系统解析：确保停车安全车辆的制动系统是保证行车安全的重要组成部分，而对于挂车来说，制动系统更是至关重要。

挂车制动系统能够确保挂车在停车时的安全与稳定，是保护驾乘人员和其他道路使用者安全的重要因素。

本文将对挂车制动系统进行详细解析，从工作原理、构造和常见故障等多个方面来确保停车安全。

首先，让我们了解挂车制动系统的工作原理。

挂车制动系统包括多个部件，如制动鼓、制动片、制动管路、气压系统等。

当驾驶员踏下制动踏板时，制动气压会通过制动阀门传送到气缸，使制动鼓内的制动片通过摩擦产生阻力，最终使挂车停下来。

这就是挂车制动系统的基本工作原理。

挂车制动系统的构造也非常重要。

挂车制动系统通常由机械制动和气动制动两部分组成。

机械制动主要是通过制动鼓和制动片的接触和摩擦来实现制动效果。

气动制动则是通过压缩空气传递制动力，在系统中产生压力，并通过气缸和制动片将制动力传递到制动鼓上，实现制动。

这样的构造保证了挂车在制动时的可靠性和安全性。

然而，挂车制动系统也存在一些常见的故障。

其中，制动片磨损是最常见的问题之一。

长时间使用，制动片会因为摩擦而磨损。

如果发现制动效果减弱或制动鼓温度升高，就需要及时更换制动片以确保制动系统的正常工作。

另外，制动气管路破裂也是一个常见的故障。

一旦气管路破裂，制动气压将无法达到制动鼓，导致制动效果减弱或完全失效。

因此，定期检查和维护气管路非常重要，确保其完整和正常工作。

为了确保挂车制动系统的可靠性和安全性，还有一些维护措施需要注意。

首先，定期检查制动片的磨损情况，并根据需要及时更换。

另外，要定期检查和维护气压系统，以确保气压充足且稳定。

此外，检查制动鼓是否有裂纹和磨损，必要时进行修复或更换。

在挂车的日常使用过程中，驾驶员应该注意观察车辆的制动状态，如果发现制动效果不佳或异常情况，应及时检查和处理。

在实际操作中，驾驶员还需要重视操作技巧和准则，以保证挂车的停车安全。

首先，驾驶员需要注意制动操作的力度和频率，过度制动或频繁制动都可能导致制动系统的故障。

【图解】４张图就能弄明⽩制动系统原理，转给⾝边做维修的朋友！在维修中学习维修，从维学院收获知识回复维学院，送你⼀个卡车资料平台，定期更新在忙忙碌碌中学习，你是否真正学到了东西给你⼀个图解你能否看懂？嗯？这是什么图？⼤概有点意思忽然把这张图摆你眼前或许有点懵那么今天⼩编就来帮你解析这张图“半挂车制动⽓路布置图解”▲三轴半挂车制动系统原理图⽬前国内⽣产的半挂车采⽤的是双管路设计的，图中①蓝⾊线为控制管路，②红⾊线为供⽓管路，通过③控制⽓接头连接到牵引车。

供⽓管路牵引车通过②供⽓管路，经过⑤紧急继动阀向⑥贮⽓筒供⽓蓄压，同时通过⑧⼿动阀向驻车制动分泵供⽓。

这时驻车制动时储⽓筒的⽓压为0bar，相当于是驻车制动状态，当贮⽓筒超过4bar之后，驻车制动解除。

控制管路当踩下刹车踏板时，向①控制管路内过⽓，这时⑤紧急继动阀将⑥贮⽓筒的⽓向各个轴的④制动分泵供⽓，⾥⾯的⽓压变⼩，接收命令就会把贮⽓筒的⽓放掉，车辆开始刹车，⼜进⼊制动状态。

紧急继动阀的重要作⽤▲紧急继动阀紧急继动阀是整个挂车制动系统的核⼼部件，它同时兼容继动阀、分配阀、单向阀、快放阀多种功能，配置紧急继动阀的挂车，⼤⼤缩短挂车制动滞后时间。

其实紧急制动阀的功能不⽌这些，它有三⼤功能☟☟☟正常刹车中的⼯作制动状态▲正常刹车中的⼯作制动状态踩下制动踏板时，控制管路①向紧急继动阀⑤送⽓，紧急继动阀⑤控制⑥贮⽓筒给④制动分泵供⽓产⽣制动⼒；当松开制动踏板，紧急继动阀快速释放各分泵压缩空⽓，迅速解除制动状态。

充⽓过程中的反馈制动状态▲充⽓过程中的反馈制动状态挂车停放时间长，当刹车系统没有⽓压时，这时驻车制动系统（断⽓刹）起作⽤。

当牵引车通过②供⽓管路向挂车⑥贮⽓筒充⽓时，紧急继动阀这时处于安全制动状态。

安全状态下⑤紧急继动阀先将压缩空⽓送⼊各④制动分泵，当挂车⑥贮⽓筒⽓压上升⾄4.5bar之后，安全状态解除。

这⼀功能简称反馈制动功能，制动分泵在充⽓状态下产⽣制动⼒，是⼀项安全保护功能。

半挂车的制动的原理1.机械制动器：机械制动器是通过手动操作实现制动的。

常见的机械制动器包括麻瓜式制动器、钳式制动器和小鼓制动器。

机械制动器的原理是通过人工施力，使制动器与车轮摩擦产生制动力。

当车辆需要制动时，驾驶员通过踩踏踏板或拉动手柄，使制动器接触车轮，从而产生摩擦力，减速或停车。

2.气动制动器：气动制动器是通过气压控制实现制动的。

气动制动器主要由空气压缩机、空气储气罐、气管、制动阀和制动器等组成。

当驾驶员踩踏制动踏板时，制动阀打开，高压空气从储气罐中流入制动器。

制动器内部的活塞因为气压的作用而移动，使制动器与车轮摩擦，产生制动力。

当制动阀关闭时，制动器内部的空气被排出，制动器与车轮的摩擦力减小，车辆恢复行驶。

1.气压制动液路：气压制动液路是通过气体传递制动力的方式。

制动系统中的气压由空气压缩机产生，并储存在空气储气罐中。

通过气压的作用，将制动信号传递到制动器处，实现制动。

2.液压制动液路：液压制动液路是通过液体传递制动力的方式。

制动液路中使用的液体通常为油，通过踏板或手柄操纵，将制动信号传递到制动器处，实现制动。

液压制动液路操作简单，制动力稳定，常用于大型半挂车。

半挂车的辅助系统包括制动辅助装置、制动力分配装置和制动灯等。

制动辅助装置主要包括制动助力器、制动力分配器和制动阻力转向器等，用于提高制动效果和行车稳定性。

制动力分配装置用于根据车辆的状态和负载分配制动力，保持车辆的稳定性。

制动灯则用于在制动时显示给后车司机，提醒其注意。

总之，半挂车的制动原理是通过制动器、制动液路、操纵系统和辅助系统共同作用，将车辆的动能转化为热能，实现减速或停车的功能。

不同类型的制动器及液路方式有各自的优势，并通过操纵系统和辅助系统的支持，提高半挂车的制动效果和行车安全性。

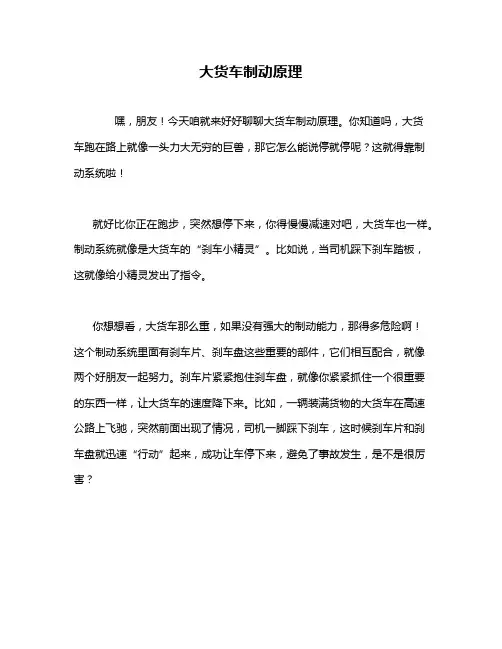

大货车制动原理
嘿，朋友！今天咱就来好好聊聊大货车制动原理。

你知道吗，大货车跑在路上就像一头力大无穷的巨兽，那它怎么能说停就停呢？这就得靠制动系统啦！
就好比你正在跑步，突然想停下来，你得慢慢减速对吧，大货车也一样。

制动系统就像是大货车的“刹车小精灵”。

比如说，当司机踩下刹车踏板，这就像给小精灵发出了指令。

你想想看，大货车那么重，如果没有强大的制动能力，那得多危险啊！
这个制动系统里面有刹车片、刹车盘这些重要的部件，它们相互配合，就像两个好朋友一起努力。

刹车片紧紧抱住刹车盘，就像你紧紧抓住一个很重要的东西一样，让大货车的速度降下来。

比如，一辆装满货物的大货车在高速公路上飞驰，突然前面出现了情况，司机一脚踩下刹车，这时候刹车片和刹车盘就迅速“行动”起来，成功让车停下来，避免了事故发生，是不是很厉害？
再往深了说，大货车的制动系统可复杂了呢！还有刹车油管、刹车泵等等这些零件。

它们就像一个团队，各自发挥着自己的作用，共同保卫着大货车的行驶安全。

还有啊，你知道吗？如果制动系统出了问题，那可不得了！这就好比战士上战场没了武器一样。

所以，司机师傅们可得经常检查和保养这个制动系统呢。

总之，大货车制动原理其实并不神秘，只要我们弄明白了，就能知道它是怎么保障我们的安全的。

咱可得重视这个制动系统呀，毕竟它关乎着生命安全呢，不是吗？。

挂车制动原理挂车制动是指挂接在牵引车后面的挂车所采用的制动系统，它是保障挂车行车安全的重要部分。

挂车制动原理是指挂车制动系统如何实现制动功能的工作原理，下面将详细介绍挂车制动原理的相关内容。

首先，挂车制动系统主要由制动踏板、制动总泵、制动阀、制动气缸、制动鼓等部件组成。

当驾驶员踩下制动踏板时，制动总泵将压缩空气送至制动阀，制动阀再将压缩空气传送至制动气缸，使制动气缸内的活塞向外推动，从而使制动鼓内的制动鞋与制动鼓摩擦，实现挂车制动的目的。

其次，挂车制动原理中关键的部分是制动气缸。

制动气缸是挂车制动系统中的核心部件，它通过接收制动信号，将压缩空气转化为机械能，推动制动鼓内的制动鞋与制动鼓摩擦，从而实现挂车制动。

制动气缸的工作原理是利用气压传动原理，将输入的气压信号转化为推动力，实现制动功能。

另外，挂车制动原理中还涉及到制动阀的作用。

制动阀是挂车制动系统中的重要部件，它起到了调节和分配压缩空气的作用。

当驾驶员踩下制动踏板时，制动阀会接收到信号，将压缩空气传送至各个制动气缸，实现对挂车各个轮子的制动控制。

最后，挂车制动原理中还需要注意制动系统的维护保养。

挂车制动系统在长时间使用后，会产生磨损和老化现象，因此需要定期进行检查和维护，确保制动系统的正常工作。

同时，驾驶员在行车过程中也需要注意制动系统的工作情况，及时发现并解决制动系统存在的问题，保障行车安全。

总之，挂车制动原理是挂车制动系统实现制动功能的工作原理，它涉及到制动踏板、制动总泵、制动阀、制动气缸等部件的协同作用，通过压缩空气传动原理实现挂车制动。

在实际行车中，驾驶员需要了解挂车制动原理，并定期进行制动系统的检查和维护，确保挂车行车安全。

挂车刹车制动系统及常见问题介绍很多挂车的驾驶人员，对挂车的结构与设计，维护保养等方面知识缺乏了解，在行驶中因制动系统出现故障往往束手无策，甚至造成严重事故。

挂车的制动系统对于挂车是极为重要的，如果了解该系统的原理以及相关常见问题的解决方法，相信你在驾驶挂车时会更加游刃有余！挂车制动系统的构成挂车制动一般为气制动，气源来自于牵引车。

首先我们看一下挂车气路安装简图，由下图可以看出，半挂车的气路并不复杂，主要有三大件：紧急继动阀、挂车ABS和制动气室。

紧急继动阀是整个挂车制动系统的核心部件，它同时兼容继动阀、分配阀、单向阀、快放阀多种功能，配置紧急继动阀的挂车，大大缩短挂车制动滞后时间。

ABS ( Anti-locked Braking System）防抱死制动系统，它是一种具有防侧滑、防抱死等优点的汽车行驶安全控制系统。

现代的汽车上基本都安装了防抱死制动系统，ABS既能保证制动系统的制动功能，又能防止车轮抱死，使汽车在紧急制动状态下仍能转向，保证汽车在制动过程中的制动方向稳定性，防止车身侧滑和跑偏，以获得理想的制动效果。

挂车制动不同点与小型桥车相比挂车的气压制动（气刹）与小轿车的液压制动（液刹）对比有很大的不同，其主要不同点是：1.气压管路中的传输介质是气体，而不是制动液；2.气压制动系统与液压制动系统对比来说，更适合踏板力不是非常大而且踏板的行程也不是非常长的条件下，能够形成比较大的制动力；3.牵引车与被拖的半挂车之间制动系统的连接装置结构不是非常复杂，连接断开都比较方便；4.工作介质为空气，使用后不需要收回，使制动系统的管路布置能够得到简化，同时压缩的空气源也能够给其他辅助用气设备使用。

与普通货车相比因为挂车的特殊性，因此，它在制动系统方面与普通载重货车有很多的不同点：1.牵引车与半挂车在行驶时，如果牵引车与挂车的牵引机构断开，牵引车本身制动仍然有效，同时挂车能够自动制动；2.制动系统会保持牵引车和半挂车制动的协调性，当挂车制动时,牵引车和半挂车制动力的产生和消除的时间应尽量保持协调。

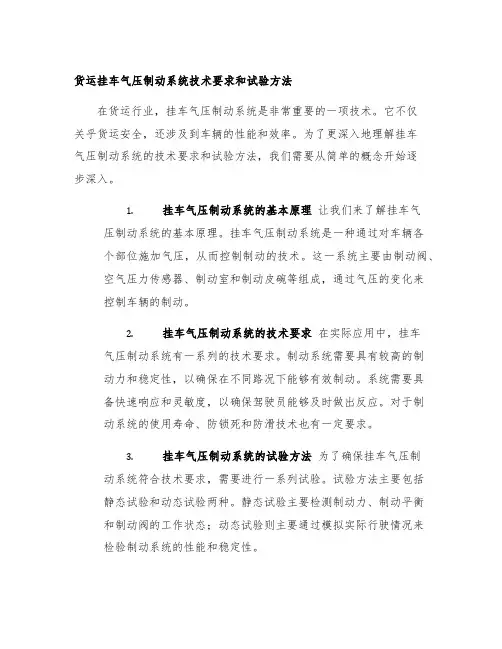

货运挂车气压制动系统技术要求和试验方法在货运行业，挂车气压制动系统是非常重要的一项技术。

它不仅关乎货运安全，还涉及到车辆的性能和效率。

为了更深入地理解挂车气压制动系统的技术要求和试验方法，我们需要从简单的概念开始逐步深入。

1.挂车气压制动系统的基本原理让我们来了解挂车气压制动系统的基本原理。

挂车气压制动系统是一种通过对车辆各个部位施加气压，从而控制制动的技术。

这一系统主要由制动阀、空气压力传感器、制动室和制动皮碗等组成，通过气压的变化来控制车辆的制动。

2.挂车气压制动系统的技术要求在实际应用中，挂车气压制动系统有一系列的技术要求。

制动系统需要具有较高的制动力和稳定性，以确保在不同路况下能够有效制动。

系统需要具备快速响应和灵敏度，以确保驾驶员能够及时做出反应。

对于制动系统的使用寿命、防锁死和防滑技术也有一定要求。

3.挂车气压制动系统的试验方法为了确保挂车气压制动系统符合技术要求，需要进行一系列试验。

试验方法主要包括静态试验和动态试验两种。

静态试验主要检测制动力、制动平衡和制动阀的工作状态；动态试验则主要通过模拟实际行驶情况来检验制动系统的性能和稳定性。

4.个人观点和理解在我看来，挂车气压制动系统的技术要求和试验方法对于货运行业的安全和效率至关重要。

只有确保挂车气压制动系统达到标准要求，才能更好地保障货物运输过程中的安全和稳定。

总结而言，挂车气压制动系统的技术要求和试验方法是货运行业不可或缺的一部分。

了解和掌握这些内容，有助于提高对货运安全的认识和保障货物运输过程中的稳定性。

希望通过本文的介绍，能够让您更深入地了解和关注挂车气压制动系统这一重要的技术领域。

通过深入探讨挂车气压制动系统的基本原理、技术要求和试验方法，可以更好地加深对该主题的理解。

在文章中多次提及主题文字，并加入个人观点和理解，有助于增加阅读者对该主题的印象和记忆。

以总结性的内容来回顾全文，使读者能够更全面、深刻和灵活地理解挂车气压制动系统的技术要求和试验方法。

半挂车的制动系统要求和工作原理（一）制动系统的要求（这篇值得记）汽车列车的制动系统由牵引车制动系统和挂车制动系统两大部分组成。

而每一种制动系统又由制动器、制动传动和控制装置组成。

挂车制动器通常和牵引车制动器相同，其结构及调整方法可参阅有关汽车设计文献和书。

制动传动和控制装置则取决于牵引车的制动型式和拖挂的载荷。

挂车的制动系统除必须具备对一般汽车制动系要求的减速、驻车灯功能和制动力大、制动平稳、散热性好等性能外，还须满足下列要求：①挂车与牵引车的制动系统应相互关联，工作可靠。

②牵引车和挂车的制动应协调，即满足一定的制动顺序。

例如半挂汽车列车的制动顺序是牵引车前轮、半挂车车轮及牵引车后轮；对于全挂车列车，希望挂车制动略早于牵引车，以免因挂车迟后制动造成列车折叠或甩尾等现象。

③当挂车意外自行脱挂，制动管路切断时，挂车制动系统应能立即使挂车自行制动。

④汽车列车满载拖挂时能在16%的坡道上停住；此外，挂车应另设驻车制动系统，以保证脱挂停放时可靠制动。

（二）制动系统的工作原理目前，汽车均要求双回路制动系统，即用一个双回路保护阀，将空气压缩机产生的压缩空气分别充入两个独立的储气罐（压力源），然后，一个回路到前制动气室，另一个回路到后制动气室，实施制动。

若某一个回路发生故障失效时，另一个回路仍能继续工作，使制动系统维持一定的制动能力，保证汽车行车制动的安全性。

汽车列车的双管路双回路气力制动系统的工作原理如图8-47所示。

在双管路制动系统中，挂车的一条主制动管路由牵引车储气筒引出，对挂车的储气筒充气，称为供气管路，管接头往往漆成红色。

另一条管路由牵引车的制动控制阀引出，操纵挂齿制动阀（又称继动阀或分配阀）。

通过挂车储气罐供给挂车制动气室实现制动。

这一管路称为操纵管路，管接头一般漆成蓝色。

正常行驶时，空压机产生的压缩空气经调节阀2、双回路保护阀3充入牵引车两个储气筒4I和4II。

前者的压缩空气一路进入牵引车前制动阀5；另一路经双管路分别进入挂车制动阀11和充气管路7、紧急继动阀9、挂车储气筒8，牵引车储气筒4II的压缩空气则进入牵引车后制动阀5.若有一条回路漏气，双回路保护阀3可使另一条回路保持一定的气压。

挂车制动原理挂车制动是指挂车在行驶过程中通过制动系统来控制车辆的速度和停车的过程。

挂车制动系统是挂车的重要安全保障装置，它的性能直接关系到挂车的行车安全。

下面我们来详细了解一下挂车制动的原理。

挂车制动系统主要由制动踏板、制动总泵、制动分泵、制动阀、制动缸、制动鼓、制动片等部件组成。

当司机踩下制动踏板时，制动总泵产生液压力，通过制动管路传递给各个制动缸，使制动片与制动鼓摩擦产生制动力，从而实现挂车制动。

挂车制动的原理可以分为机械制动和液压制动两种方式。

机械制动是指通过踩下制动踏板，使制动杆与制动踏板相连，再通过杆销、杆头、制动杆、制动杆销等部件传递力量，使制动片与制动鼓产生摩擦力，实现制动。

液压制动是指通过制动总泵产生液压力，通过制动管路传递给各个制动缸，使制动片与制动鼓产生摩擦力，实现制动。

在挂车制动系统中，制动总泵起着很重要的作用。

它是将踏板力量转化为液压力量的装置，通过它产生的液压力来控制制动片与制动鼓的摩擦力，实现挂车的制动。

制动总泵的性能直接关系到挂车的制动效果，因此，制动总泵的设计和维护都是非常重要的。

另外，制动阀也是挂车制动系统中不可或缺的部件。

它通过控制液压力的大小和分配，来控制制动片与制动鼓的接触力，从而实现挂车的制动。

制动阀的设计和调整对挂车的制动性能有着重要的影响，因此，制动阀的选择和使用都需要特别注意。

总的来说，挂车制动原理是通过制动系统将司机的操作转化为制动力，使挂车在行驶中能够准确、稳定地制动。

挂车制动系统的性能直接关系到挂车的行车安全，因此，对挂车制动原理的了解和掌握对于司机和维修人员来说都是非常重要的。

只有深入了解挂车制动原理，才能更好地保障挂车的行车安全。

半挂牵引车的制动系统与制动效果评估半挂牵引车是一种常见的货车类型，广泛用于货物运输。

其安全性能的评估尤为重要，而其中制动系统和制动效果是评估安全性的重要指标之一。

本文将从制动系统的组成、工作原理、设计要求和制动效果评估等方面进行详细探讨。

半挂牵引车的制动系统由制动踏板、制动助力装置、制动阀、制动器、刹车片和刹车盘等组成。

它们共同协作，通过一系列机械、液压和气压传动的方式来实现制动功能。

制动系统的主要作用是将车辆的动能转化为热能，从而有效地减速和停车。

制动系统的可靠性和稳定性对车辆的安全性至关重要。

制动系统的工作原理可以简单描述为：当驾驶员踩下制动踏板时，制动助力装置会提供力量，通过连杆或影子杆将力量传递到制动阀。

制动阀控制液压和气压的流动，使刹车片与刹车盘接触。

刹车片通过摩擦将车轮的运动转化为热能，从而减速车辆或使其停车。

制动系统的设计要求主要包括以下几个方面：制动力的稳定性、制动距离的合理控制、制动系统的可靠性和散热性能的优化。

首先，制动力的稳定性与制动液的性能有关，制动液应具备较高的沸点、良好的油性和抗氧化性，并在车辆长时间停放后仍能正常工作。

其次，制动距离的合理控制需要制动系统具备快速响应、制动力的平衡分配和制动盘的优化等特点。

第三，制动系统的可靠性意味着在极端条件下仍能保持正常工作，例如在湿滑路面或长时间制动时。

最后，散热性能的优化将有效地减少刹车灵敏度降低和刹车力减弱的问题，通过散热装置对制动器的散热进行有效控制。

制动效果评估是评估半挂牵引车制动性能的重要手段。

制动效果评估主要通过制动距离、制动力和制动灵敏度来衡量。

制动距离是指从开始制动到车辆完全停下所需的距离，标志着制动系统的减速效果。

制动力是指制动系统产生的阻力，与制动器和制动盘的摩擦特性有关，可以通过推断刹车灵敏度来评估制动力的好坏。

制动灵敏度反映了制动系统对驾驶员操作的响应速度，良好的制动灵敏度可以保证驾驶员的行车安全。

为了评估制动效果，可以使用一系列测试方法。

半挂牵引车的制动装置与制动效果评价半挂牵引车是一种常见的货车类型，其制动装置的设计和制动效果直接关系到行车安全和货物运输的稳定性。

本文将探讨半挂牵引车的制动装置的类型和原理，并对制动效果进行评价。

一、半挂牵引车的制动装置类型半挂牵引车的制动装置一般分为空气制动和液压制动两种类型。

1. 空气制动空气制动是半挂牵引车最常见的制动装置。

它通过空气压力驱动制动系统，使制动片贴合制动鼓，产生制动力。

空气制动具有制动力大、稳定性好、适应性强等优点，广泛应用于半挂牵引车。

2. 液压制动液压制动是另一种常见的制动装置。

它通过液压传动驱动制动系统，使制动片贴合制动鼓，产生制动力。

液压制动比空气制动制动力小，但响应速度快，制动效果更直接，适用于半挂牵引车等重型货车。

二、半挂牵引车制动装置的原理半挂牵引车的制动装置实际上是利用摩擦力来减低车辆速度的。

当驾驶员踩下制动踏板时，制动力通过制动装置传递到制动片，制动片与制动鼓发生摩擦，阻碍车轮的旋转，从而减速或停车。

制动装置主要由以下几个部分组成：1. 制动踏板：驾驶员通过踩下制动踏板来启动制动装置。

2. 制动力传递装置：将制动踏板的力量传递到制动装置。

3. 制动器：制动装置中的核心部分，包括制动片、制动鼓等。

制动片贴合制动鼓产生摩擦，制动力由此而产生。

4. 制动控制系统：用于控制制动力的大小和分配。

例如，借助于底盘电子控制单元（ECU），制动力可以根据需要分配给不同的车轮。

三、半挂牵引车制动效果评价半挂牵引车的制动效果评价主要从以下几个方面进行：1. 制动力大小半挂牵引车的制动力大小直接决定了制动效果的好坏。

制动力应该足够大，能够迅速减速和停车，确保行车安全。

但同时，制动力也不能过大，否则容易导致车轮锁死、打滑等问题，影响操控稳定性。

2. 制动的稳定性制动稳定性是衡量制动效果的重要指标。

制动过程中，制动力应该均匀分布到各个车轮，以保持车辆的平稳性和操控稳定性。

如果制动不均匀，容易导致车辆偏移、侧滑等现象。

总的来说，全挂车的刹车系统通过气压制动和电气制动的方式实现制动效果，保证车辆的安 制动系统：全挂车的电气制动系统主要包括制动灯和制动电缆。当驾驶员踩下制动 踏板时，制动灯会亮起，向后方的车辆发出制动信号，提醒后车司机注意。制动电缆则将制动 信号传递到挂车的制动器，使其施加制动力。
需要注意的是，全挂车的刹车系统通常与牵引车的刹车系统联动，通过气压和电气信号的传 递实现协调的制动操作。牵引车的刹车操作会触发全挂车的刹车系统，使其同时进行制动。
全挂车刹车原理
全挂车的刹车系统原理与普通车辆的刹车系统类似，都是通过施加制动力来减速和停止车 辆。全挂车的刹车系统主要包括气压制动系统和电气制动系统两部分。
1. 气压制动系统：全挂车的气压制动系统采用了气压制动原理。该系统由气压供应装置、 制动阀门、制动器等组成。当驾驶员踩下制动踏板时，气压供应装置将空气压力传递到制动 阀门，然后通过制动阀门将气压传递到制动器。制动器收到气压后，会施加制动力，使车辆 减速或停止。气压制动系统还包括制动气缸、制动皮碗等部件，它们能够将气压转化为机械 力，实现制动效果。

半挂牵引车的刹车距离与制动力分析半挂牵引车作为重型运输工具，在道路交通安全中起着至关重要的作用。

其中，刹车距离和制动力是影响半挂牵引车行车安全的关键因素。

本文将对半挂牵引车的刹车距离和制动力进行分析，并探讨如何提高其行车安全性能。

首先，我们来了解半挂牵引车的刹车距离。

刹车距离是指驾驶员在察觉到危险并开始刹车操作后，车辆完全停下所需的距离。

刹车距离受到多个因素的影响，包括车辆自身的质量、刹车系统的性能、路面的状态以及驾驶员的反应时间等。

半挂牵引车自身的质量对刹车距离有重要影响。

质量越大的车辆在停车过程中需要更大的制动力才能减速到零速。

因此，半挂牵引车的质量应控制在合理范围内，避免超载和不当装载带来的危险。

其次，刹车系统的性能对刹车距离有直接影响。

半挂牵引车的刹车系统通常采用气压制动系统，其中制动器和制动阀门起着关键作用。

制动器的制动力大小和制动器的数量与刹车距离密切相关。

制动器数量越多，制动力越大，刹车距离相对较短。

制动器的制动力大小受制动阀门的设计和性能限制，因此，半挂牵引车的刹车系统应定期检查和保养，以确保其正常工作。

此外，路面的状态也会对半挂牵引车的刹车距离产生影响。

不同的路面因其附着力的不同而导致刹车距离的差异。

在湿滑、油腻、结冰或破损的路面上，半挂牵引车的刹车距离可能增加。

驾驶员应根据路面情况做出相应的刹车操作，以保证车辆的安全停车。

最后，驾驶员的反应时间也会对半挂牵引车的刹车距离产生影响。

驾驶员在察觉到危险并开始刹车操作之间的时间差称为反应时间。

反应时间越短，驾驶员能够更快地做出刹车反应，从而减少刹车距离。

因此，驾驶员应保持专注和警惕，随时准备刹车，并遵循交通规则，以减少事故发生的可能性。

除了刹车距离，制动力也是半挂牵引车行车安全的重要指标之一。

制动力是刹车系统提供的制动力矩，用于减速和停车。

制动力的大小决定了半挂牵引车的制动性能和行车安全性。

半挂牵引车的制动力主要取决于刹车系统的设计和性能。
