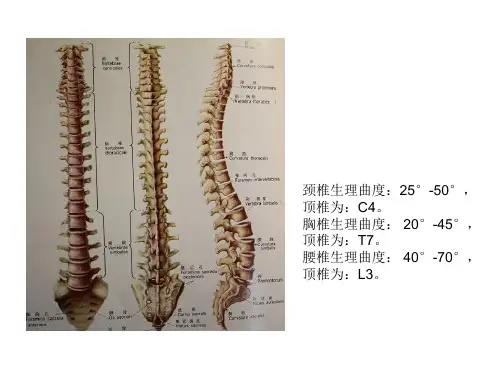

脊柱x线摄影技术

Biblioteka ➢显示部位： 腰椎正位影像
第三章X线常规检查技术之脊柱、骨盆摄 影
腰椎侧位
➢体 位：侧卧，身体正中矢状面与床面平 行，腰椎棘突向前6cm处置于床面中线上。 两腿弯曲，保持身体稳定。 ➢中心线：经髂嵴向上3cm处垂直射入
第三章X线常规检查技术之脊柱、骨盆摄 影
➢显示部位： 腰椎侧位影像
第三章X线常规检查技术之脊柱、骨盆摄 影
腰椎斜位
➢体 位：仰卧，身体冠状面与床面成45° 角，棘突向后2.5cm处置于床面正中线上。 ➢中心线：经脐孔垂直射入。
第三章X线常规检查技术之脊柱、骨盆摄 影
➢显示部位： 靠近摄影床一侧的椎弓 根、上、下关节突及腰 椎斜位影像 。
第三章X线常规检查技术之脊柱、骨盆摄 影
腰骶关节正位
➢ 体 位：仰卧，身体正中 矢状面与床面正中线一致， 并垂直。双膝弯曲，胶片 上缘包括脐孔，下缘达耻 骨联合 。
➢ 中心线：向头侧倾斜 15°角，经双侧髂前上 棘连线中点射入。
第三章X线常规检查技术之脊柱、骨盆摄 影
➢显示部位： 腰骶关节
第三章X线常规检查技术之脊柱、骨盆摄 影
腰骶关节侧位
➢ 体 位：侧卧，身体正中矢 状面与床面平行，冠状面 与床面垂直，腰骶关节、 腰椎棘突应包括在胶片内， 腰骶部位于床面正中线， 腰骶关节与床面垂直。髂 嵴下3cm处置于探测器中 心。
第三章X线常规检查技术之脊柱、骨盆摄 影
➢显示 部位： 颈椎侧 位影像
第三章X线常规检查技术之脊柱、骨盆摄 影
颈椎斜位
➢体 位：俯卧，头颅呈侧 位，被检侧向下，下颌前伸 。被检侧上肢放于身后伸直 ，对侧上肢肩部尽量沿身体 长轴向下。胸部冠状面与探 测器面成55°角。下肢弯曲 ，膝部支撑使身体稳定 。 ➢中心线：经甲状软骨处的 颈部中间垂直射入。

【中心线】经甲状软骨水
平面，颈部中点射入
暗盒。
业务推广部
9
【标准影像显示】显示颈椎 斜位影像。近胶片侧椎间 孔、椎弓根显示清楚，右 后斜位显示左侧椎间孔， 左后斜位显示右侧椎间孔 ；。
【呼吸方式】平静呼吸屏气 曝光。
【用途】观察颈椎椎间孔、 小关节及椎弓根。一般同 时拍左右两侧，以便对比 。
业务推广部
业务推广部
25
【标准影像显示】骶、尾椎显示于照片中，边界明 确；腰骶关节及骶尾关节间隙清晰可见；骶骨两 侧无名线重叠为单一致密线。
【呼吸方式】浅缓呼吸不屏气曝光。
如主要观察尾椎时，摄影时所用毫安秒应比腰椎 侧位低，否则尾椎显示不清楚 。
业务推广部
26
腰椎前后斜位摄影体位
19
【标准影像显示】腰椎附件 在斜位片上显示为“ 小狗状” ：近片侧横 突为“狗嘴”，椎弓 根为“狗眼”，椎弓 峡部为“狗颈”，上 关节突为“狗耳”， 下关节突为“狗前腿 ”， “后腿”为下关 节突，“狗尾巴”为 横突。
【呼吸方式】平静呼吸屏气
曝光。
业务推广部
腰椎前后斜位显示图
【中心线】向头端倾斜10°～ 15°角，对准甲状软骨 射入暗盒。
颈椎仰卧前后位摄影体位
业务推广部
5
【标准影像显示】显示第 3～7颈椎正位影像， 颈椎棘突位于椎体正 中，横突左、右对称 显示；颈椎骨质、椎 间隙与钩椎关节显示 清晰。
【呼吸方式】平静呼吸中 屏气曝光。
业务推广部
6
4．颈椎侧位
【体位设计】被检者侧立于摄 影架前，被检者双手各 持一沙袋，使两肩尽量 下垂，头稍后仰，使听 鼻线水平面与暗盒垂直 ，暗盒上缘平耳廓上缘 ，下缘包括第1胸椎。

测量方法：腰椎动力位 W：上一椎体矢状径 RO：表示椎体后移 AO：表示椎体前移 移位率：RO（AO）/ W X100%
过屈时大于6%，过伸时大于 9%，提示不稳
骨盆入射角（pelvic incidence PI）：51.9±13.4 骨盆倾斜角（pelvic tilt PT）： 20.7±15.4 骶骨倾斜角( sacral slope SS)： 31.2±10.5 PI=PT+SS，PI是调节脊柱骨盆矢状面平衡的重要因素，这一参 数的测量可以帮助判断脊柱疾病进展的风险。
优先测量动力位片
下颈椎旋转不稳定
• 任意椎间隙上下椎体 角度大于11゜
• 此11゜指问题节段较 相邻上位或下位较完 整的节段角度大于11゜， 此标准考虑了正常节段 的生理角度
• 动力位片优先
下颈椎椎管测量
颈椎侧位X线片上： C3-C6任一节段椎管： 椎管中矢状径/椎体中 矢状径≤75％
发育性颈椎管狭窄
K线－颈椎后路手术参考线
在CT或MRI中测量 原始设计针对颈椎后纵韧带骨化，延伸至颈椎后凸病例
脊柱侧弯角度的测量 Cobb法
脊柱侧弯角度的测量 Ferguson法
胸腰椎后凸畸形的测量方法
顶椎上缘延
椎体楔变角度
各个椎体自身存在 一定的生理角度。 T10、T11：5° T12、L1： 0° L2、L3：-10°
椎体上缘与椎体下缘延长线成角 脊柱后凸角度大于10°，提示椎体后突畸形
胸椎后凸测量
上位椎体后缘连线与下位椎体后缘连线成角 正常：小于10°，大于10°提示后凸畸形。
腰椎椎管狭窄的CT测量
腰椎椎弓根间距A<16mm，考虑狭窄。 椎管中矢径B<12mm，考虑狭窄。
发育性腰椎管狭窄

X线摄影规范-CAL-FENGHAI.-(YICAI)-Company One1X线摄影规范【摄影前准备】头颅、胸部、四肢等部位不需要特殊准备。

腹部、下部脊柱、骨盆和尿路等部位摄影时，要事先进行肠道准备以清除肠道内容物，否则影响诊断。

【摄影步骤】1.认真核对患者的姓名、性别、年龄、摄片部位。

2.确定摄片部位。

3.依据检查部位的实际大小选择适当的照射视野。

4.胸部、腹部、脊柱、骨盆和头颅等较厚的部位，需使用滤线栅。

5.除去衣物或身体部位上能影响X线穿透力的物质，如发卡、金属饰物、膏药和辅料等。

6.选择适当的曝光条件，如焦点大小、千伏、毫安、时间、焦-片距等。

7.摆好体位、对准中心点、调整曝光视野、手动曝光。

【注意事项】1.骨关节系统⑴患者处于最舒适体位。

⑵摄影部位与数据采集板长轴平行，置于数据采集板中心。

⑶拍摄范围要全，要包括软组织。

四肢骨要包括邻近的一个关节，腰椎要包括下部胸椎，胸椎要包括下部颈椎或上部腰椎。

⑷两侧对称的部位，应在同一技术条件下拍摄对侧。

⑸任何部位都要有正、侧两个摄影位置，必要时还要拍摄斜位、切线位和轴位。

⑹单侧摄影需在胶片显着位置标明方向。

2.胸部⑴常规采用深吸气后屏气曝光，怀疑气胸或支气管异物时，可同时摄深呼气相以资对别。

⑵使用滤线栅。

摄影距离150~180cm。

短时间、高千伏曝光。

3.腹部⑴摄片前清除肠内容物。

⑵曝光时屏气，使用滤线栅，摄影距离100cm。

⑶必要时检查当日禁食及禁服任何药物。

⑷摄片前可进行腹部透视，观察有无其他影响诊断的影像（气影或对比剂影），如有需进行处理。

2。

放射科四肢、脊柱和软组织X线摄影检查技术操作规程一、四肢（一）适应证 1.外伤。

2.感染。

3.肿瘤和肿瘤样病变。

4.先天性畸形。

5.关节病变。

6.骨骼生长障碍。

7.营养障碍性骨病。

8.内分泌性骨病。

9.骨中毒性疾病。

10.其他，如累及到骨骼的全身性疾病。

（二）禁忌证怀孕早期不宜摄片。

（三）注意事项1.去除摄片范围内影响 X线穿透的体外异物（固定骨折的器具除外）。

2.观察骶尾及骨盆骨病变时，如肠内容物过多，可行清洁灌肠。

3.注意非摄片区域重要脏器的 X线防护。

（四）操作方法1.手后前位（1）患者侧身坐于摄影台一侧，肘部弯曲约成直角，掌面紧贴床面，将第3掌骨头置于照射野中心，各手指自然分开。

（2）中心线对准第 3 掌骨，与床面垂直。

2.手后前斜位（1）患者侧身坐于摄影台一侧，肘部弯曲约成直角，将小指和第5掌骨靠近照射野外缘，手置于侧位，然后将手内旋使手掌与台面约成 45°。

各手指均匀分开稍弯曲，指尖靠床面上。

（2）中心线对准第5掌骨头并与床面垂直，这样可利用斜射线，使掌骨头不至过多重叠。

3.腕关节后前位（1）患者侧身坐于摄影台一侧，肘部弯曲成直角，腕关节置于照射野中心，手呈半握拳状，拳面向下，使腕部掌面与床面靠紧。

（2）中心线对准尺骨和桡骨茎突联线中点并与床面垂直。

4.腕关节侧位（1）患者侧身坐于摄影台一侧，患臂侧向伸直，将第5掌骨和前臂尺侧紧靠床面，手指稍屈曲，尺骨茎突置于照射野中心。

（2）中心线对准桡骨茎突并与床面垂直。

5.肘关节侧位（1）患者坐于摄影台前，患臂前伸，肘部弯曲约90°，肘关节置于照射野中心，手掌面对患者，肩部尽量放低并与肘关节相平。

（2）中心线对准肘关节中心并与床面垂直。

6.肘关节前后位（1）患者坐于摄影台一侧，前臂伸直，手掌向上，尺骨鹰嘴突置于照射野中心，肘部背侧紧靠床面，肩部放低，尽量与肘关节相平。

（2）中心线对准肘关节中心并与台面垂直。

7.肩关节前后位（1）患者仰卧于摄影台上，被检测上肢伸直且稍向后外展，手掌向上，将患者对侧肩部和髋骨垫高，头部转向被检侧，使被检侧肩部紧靠床面，照射野上缘超出肩部上方2cm，外缘超出上臂软组织。

【影像显示】显示颈椎斜位 影像，右（左）前斜位显示 右（左）侧椎间孔和椎弓根； 椎间孔呈卵圆形排列，显示 于椎体与棘突之间，椎弓根 投影于椎体正中，上下关节 突显示清晰；椎骨纹理清晰； 下颌骨不与椎体重叠。
5.胸椎前后位 【摄影目的】观察胸椎正位形态及椎旁软组织情况。 【体位设计】被检者仰卧于摄影床上，身体正中矢状面 垂直于床面并重合于IR中线；两臂置于身旁，下肢伸直 或髋关节、膝关节屈曲，两足平踏床面；IR上缘平第7颈 椎，下缘包括第1腰椎。 【中心线】中心线对准第6胸椎（相当于胸骨体中点）， 垂直射入。
【影像显示】显示第十一胸 椎至第二骶椎椎骨侧位及部 分软组织像；第三腰椎椎体 无双边现象；椎弓根、椎间 孔、椎间关节、腰骶关节及 棘突显示；椎体骨皮质和骨 小梁结构清晰显示；周围软 组织层次可见。
10.腰椎斜位
【摄影目的】观察腰椎斜位形态、排列曲度、棘突、椎 间孔、椎弓根、上下关节突及骨质等情况。 【体位设计】被检者侧卧于摄影床，两臂上举抱头，身 体向后仰，使冠状面与床面成45°角，第三腰椎棘突置 于床中线后4cm。IR上缘包括第十一胸椎，下缘包括上 部骶椎。 【中心线】中心线经第3腰椎垂直射入。
【影像显示】 第3～12胸椎 侧位影像显示于照片正中， 胸椎序列略呈后突弯曲；椎 体前后缘呈切线显示，无双 边影现象；椎间隙显示清楚， 各椎体及附件结构清晰均包 括在照片中。
7.上段胸椎侧位
【摄影目的】观察上段胸椎侧位的形态、曲度及骨质等情况。 【体位设计】被检者侧卧，身体稍后倾，近床侧上肢上举， 远床侧上肢外旋并尽量伸向后下方，使双侧肩部交错。 【中心线】经远床侧锁 腰骶关节前后位
【摄影目的】观察腰骶关节面骨质情况。 【体位设计】被检者仰卧于摄影床上，两臂置于身旁，双 下肢伸直并拢，身体正中矢状面垂直于床面并重合于IR中 线；IR上缘包括第4腰椎，下缘包括耻骨联合。 【中心线】中心线向头端倾斜15°～20°角，经两侧髂前 上棘连线中点处射入。

人体常见部位X线摄影（2）X线常用摄影体位（一）上肢X线摄影一、手后前位1.体位：被检者侧坐于摄影床旁，被检测手掌伸直，掌心向下，五指伸直自然分开。

第三掌骨头置于IR中心。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线：对准第三掌骨头垂直入射。

若同时摄取双手，中心线经两手第3掌骨头连线的中点垂直射入。

3.显示部位：显示被检侧手掌的正位影像。

被检测二至五掌指骨呈正位影像，拇指的掌指骨呈斜位像，骨小梁清晰显示，软组织显示良好。

二、手后前斜位1.体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，桡侧抬高，手指内旋，使掌面与IR成45°角。

五指均匀分开稍弯曲，各指尖触及摄影台面，第三掌骨头置于IR中心。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线：对准第三掌骨头垂直入射。

3.显示部位:显示手的斜位影像，被检侧二至五掌骨指呈正位影像，第四五掌骨基底部有不同程度重叠，手背侧内部及掌侧外部的骨皮质呈切线位显示，骨小梁清晰显示，软组织影像显示良好。

三、腕关节正位1.体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，肘部弯曲成90度角，五指稍弯曲成半握拳状。

尺桡骨茎突连线中点置于IR中心。

2.中心线对尺桡骨茎突连线中点垂直入射。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

3.显示部位:显示腕骨，掌骨基底部，尺骨及桡骨远端的正位影像，桡腕关节面清晰，骨小梁清晰显示，软组织影像显示良好。

四、腕关节侧位1.体位：被检者侧坐于摄影床旁，前臂伸直尺侧在下，五指稍弯曲成半握拳状，尺骨茎突置于IR中心。

照射野包括尺桡骨远端和掌骨远端，摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线经桡骨茎突垂直入射。

3.显示部位:显示腕关节，掌骨基底部，尺骨及桡骨远端的侧位影像。

腕骨重叠较多，月骨显示较为清晰，腕部诸骨骨小梁清晰显示，软组织影像显示良好。

八、前臂前后位1.体位：被检者侧坐于摄影床旁，肩部放低，前臂伸直掌面向下，五指稍弯曲成半握拳状（或掌心向上前臂长轴与探测器长轴平行）。

在全脊柱畸形矫治工作中，虽然CT、MRI也能 获取全脊柱影像，但不能进行立位检查，无法观 察脊柱在重力情况下的功能状态图像，故全脊柱 X线摄影技术是脊柱侧弯矫形术前、术后检查的 首选方法。
临床应用
脊柱侧弯是指脊柱的一个或数个节段在冠状面上偏离身体中线向侧方弯曲，形成一个带有
弧度的脊柱畸形，通常还伴有脊柱的旋转和矢状面上后突或前突的增加或减少，同时还有 肋骨左右高低不等平、骨盆的旋转倾斜畸形、பைடு நூலகம்旁的韧带和肌肉的异常。
＊ 全脊住X线摄影中注意事项：
➢ 需站立位检查，避免平卧位时由于重力因素改变以及自身体位的改变，所测的角度和站 立位会有部分差别，进而影响准确的病情评估及治疗方案的选择。
➢ 检查时需脱鞋，光脚站在地上或者医生要求的平台上。（因为有的患者鞋里垫着矫正鞋垫，
忘了拿出来。就算没有矫正鞋垫，有的鞋底也已经被磨的变了形，会影响拍摄结果的）
➢ 一般不建议脱掉支具后立刻拍片，因为脱支具后脊柱会逐渐出现一些反弹。建议脱支具 24小时后再进行下一步的拍片。但不同情况会有不同的时间要求，一切以医嘱为准。
➢ 向被检者详细解释检查步骤，被检者保持静止为检查成功的重要因素。 ➢ 由于摄影距离大，曝光量大，应尽量缩小照射野，减少散射线。
临床应用
★ 主要用于脊柱侧弯的患者，可以观察整段脊柱的侧弯的具体情况，同时也可 以通过站立式的脊柱全长片，观察患者的体态改变，受力方向。
全脊柱x线摄影技术
★ 全脊住正位体位设计 ★
患者立于踏板上，面向球管，背靠 床面。
双手扶住把手，双下肢直立，双足 略分开，保持身体静止。
双眼平视前方，头，颈，胸和腹部 的矢状面保持同一水平面，矢状面 和床面垂直。
人体正中线与床面中线重合。

CR全腿全脊柱X线摄影技术
陈志辉;金德勤
【期刊名称】《中国医疗设备》
【年(卷),期】2005(020)009
【摘要】本文介绍了应用CR Full Leg/Spine软件进行全腿全脊柱X线摄影方法.【总页数】3页(P75-77)
【作者】陈志辉;金德勤
【作者单位】广州军区武汉总医院,放射科,湖北,武汉,430070;广州军区武汉总医院,放射科,湖北,武汉,430070
【正文语种】中文
【中图分类】R814.42
【相关文献】
1.青少年脊柱侧弯72例Slot全脊柱X线摄影技术的应用 [J], 沈永榕;陈建新
2.浅谈全脊柱X线摄影技术在脊柱侧弯中的临床应用 [J], 罗长青;杨建波;陈仪琳;霍鹏琦;
3.浅谈全脊柱X线摄影技术在脊柱侧弯中的临床应用 [J], 罗长青;杨建波;陈仪琳;霍鹏琦
4.全脊柱X线摄影技术在网瘾青少年中的应用 [J], 卢健烨;李志强;卿勇
5.CR全腿/全脊柱软件的应用 [J], 朱应利;孙庆举;辛越;崔崔;邵岩;孙海涛
因版权原因，仅展示原文概要，查看原文内容请购买。

• ②两臂置于身旁，下肢伸直或屈髋屈膝，两足 平踏床面。
• ③胶片上缘平第7颈椎，下缘涉及第1腰椎。 • ④中心线对准第6胸椎，垂直暗盒射入胶片。
胸椎前后位摄影体位图
胸椎前后位照片
①显示胸椎正位影像，胸 椎显示于照片正中。
②棘突序列于椎体正中， 两侧横突、椎弓根对称 显示。
③各椎间隙清楚，椎骨构 造清楚。
• 胸椎侧位 ；
第3~7颈椎前后位摄影要点
• ①被检者仰卧于摄影床上或立于摄影架前。 • ②身体正中矢状面垂直暗盒并重叠于暗盒中
线。 • ③两臂置于身旁。 • ④头稍上仰，听鼻线垂直于暗盒。 • ⑤胶片上缘平外耳孔，下缘平胸骨颈静脉切
迹。 • ⑥中心线向头端倾斜10～150角，经甲状软
骨射入胶片。
腰椎前后位照片
①显示腰椎正位影像，第1～5 腰椎、腰骶关节、两侧骶髂 关节及两侧腰大肌涉及在照 片中，并对称显示。
②椎体序列于照片正中，棘突 序列于椎体正中。
③两侧横突、椎弓根对称显示 。
④第3腰椎椎体各缘呈切线状 显示，无双边现象。
腰椎侧位摄影要点
①被检者侧卧于摄影床上，两臂屈曲放于胸前或上举抱 头，双下肢并拢，髋、膝屈曲支撑身体。
②腰骶关节及骶尾关节 间隙清楚可见。
③骶骨两侧无名线重叠 为单一致密线。
骶、尾椎侧位照片
骶髂关节前后位摄影要点
①被检者体位摆放要求与骶、尾椎前后位相同。 ②胶片横放，上缘超出髂嵴，下缘涉及耻骨联合。 ③中心线向头端倾斜20～300角，对准耻骨联合上缘射入
胶片，中心线倾斜角度按腰、骶椎曲度大小决定，男 性倾斜角度偏小，女性倾斜角度偏大。
3~7颈椎前后位摄影体位图
3~7颈椎前后位照片
①显示第3～7颈椎正位影像 ，第3～7颈椎与第1胸椎 显示于照片正中。

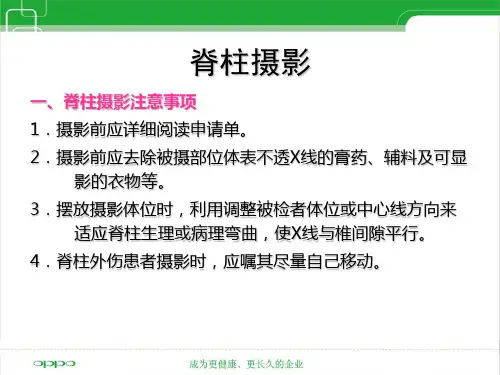

脊柱和骨盆X线摄影检查操作规程1 摄影前准备摄影前应做好如下准备：——脊柱X线摄影图像中一定要包括邻近具有明确标志的椎体，以便鉴别椎体的序列。

——上、下部脊柱X线摄影要注意性腺、甲状腺、眼晶状体等部位的辐射防护。

——脊柱和骨盆X线摄影均应使用滤线栅。

——脊柱外伤受检者，搬动时易损伤脊髓和血管。

因此，动作要谨慎避免二次损伤。

——除无呼吸训练外其它同胸部摄影检查。

2 第1、2颈椎开口位2.1 操作方法——受检者仰卧于摄影台上，头颅正中矢状面垂直台面，并与影像探测器中线重合。

——头后仰，使上颌门齿咬合面与乳突尖端的连线垂直于台面。

——照射野和探测器包括第1、2颈椎上下缘。

——站立位摄影距离150cm～180cm减少肩部与颈椎部分椎体放大、重叠。

——源-像距离为100cm；——中心线经两嘴角连线中点，垂直射入影像探测器。

——曝光时，受检者口尽量张大并发“啊”声。

2.2 图像显示要求——第1、2颈椎及寰枢关节间隙、齿状突于上、下齿列之间清晰显示，第2颈椎位于其正中。

——上、中切牙牙冠与枕骨底部相重，第2颈椎齿突不与枕骨重叠，单独清晰显示。

——寰枢关节间隙及齿状突清晰显示；齿突与第1颈椎两侧块间隙对称，寰枕关节呈切线状显示。

——影像密度和对比度良好，无体外异物伪影、运动伪影和切割伪影等。

1.1.2.3 注意事项——颈椎开口位摄影时，应除去口内的活动假牙。

——外伤受检者的检查应尽量减少头的搬动，必要时应有临床医生帮助，避免在检查时加重损伤。

3 颈椎前后正位3.1 操作方法——受检者站立于摄影架前，或仰卧于摄影台上。

人体正中矢状面垂直台面，并与影像探测器中线重合。

——头略后仰，使上颌门齿咬合面与乳突尖端的连线垂直于台面。

——影像探测器上缘与外耳孔平齐，下缘包括第一胸椎。

——源-像距离为100cm；——中心线向头侧倾斜10°～15°角，通过甲状软骨下缘射入影像探测器。

3.2 图像显示要求——显示第3～7颈椎正位影像，第3～7颈椎与第1胸椎显示于图像正中。

着 肾脏损 害的进展而升高 ・ ９ １ 。 本研究结果显示 ，妊娠高血压综合 征尿视黄醇结合蛋 白
与正常妊娠相 比差异有统计学意 义 （ Ｐ ＜ ０ ． ０ １ ） ，与 Ｓ ｈ ａ ｎ ｇ ｇ ｕ ａ ｎ 等【 － ｍ 报道一致 ； 而尿视 黄醇结合 蛋 白比尿蛋 白有更高 的检 出
ｆ ４ 】 Ｓ ｔ ｅ ｉ ｎ ｋ ｅ Ｊ Ｍ， Ｓ ｉ ｎ ａ ｉ ｋ ｏ Ａ Ｒ，Ｋ ｒ ｎ ｍ ｅ ｒ ＭＳ ， ｅ ｔ ａ １ ． Ｔ ｈ ｅ ｅ ａ ｒ ｌ ｙ ｎ ａ ｔ ｕ ｒ ａ ｌ ｏ ｆ
ｎ ｅ ｐ ｈ ｒ ｏ ｐ ａ ｔ ｈ ｙ ｉ ｎ Ｔ ｙ ｐｅ １ ｄｉ ａ ｂ ｅ ｔ ｅ ｓ：ｐ ｒ ｅ ｄｉ ｃ ｔ ｏ ｒ ｓ ｏ ｆ ５ ｙ ｅ ａ ｒ ｕ ｒ ｉ ｎ ａ ｒ ｙ ａ ｌ — ｂ ｕ ｍｉ ｎ ｅ ｘ ｃ ｒ ｅ ｔ ｉ ｏ ｎ ｒ ａ ｔ ｅ ｐ ａ ｔ ｔ ｅ ｒ ｎ ｓ ｉ ｎ ｉ ｎ ｉ ｔ ｉ ａ ｌ ｌ ｙ ｎ ｏ ｒ ｍｏ Ｍｌ ｍｍｉ ｎ ａ ｉｃ ｆ ｐ ａ －
妊娠高血压综合 征出现尿蛋 白的机制 ： ① 肾脏血管痉挛 ，
肾血 流 量 减 少 ， 组织缺氧 ， 血 管 壁 通 透 性 增 加 血 浆 从 肾小 球
漏出； ② 肾小球毛 细血 管痉 挛 ， 肾小球 内皮细胞 肿胀 ， 发 生血
管 内凝血 ， 纤维蛋 白沉 着 ， 肾小球滤过率减少 ， 出现少尿。 Ｒ Ｂ Ｐ是一种低分子质量蛋 白质（ 相对分 子质量 ２ １ ０ ０ ０ ） ，
实用医技杂志 ２ ０ １ ３ 年 １ １ 月第 ２ Ｏ 卷第 ｌ １ 期
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ０ ｆ Ｐ ｒ ａ ｅ ｔ ｉ ｃ ａ ｌ Ｍ ｅ ｄ ｉ ｃ ａ ｌ Ｔ ｅ ｃ ｈ ｎ ｉ Ⅱ ｕ ｅ ｓ ， Ｎ ｏ ｖ ｅ ｍ ｂ ｅ ｒ ２ ０ １ ３ ， Ｖ ｏ Ｉ ． ２ ０ ， Ｎ ｏ ． １ １

DR全脊柱摄影技术的临床应用【摘要】目的：探讨数字化X线摄影（DR）全脊柱摄像技术在脊柱侧弯中的应用和优势。

方法：收集2013年1月至2014年12月于本院进行检查的脊柱病变病例30例，应用数字化X线摄影（DR）技术对脊柱由上至下进行正位和侧位的拍摄，均进行3次曝光，每两次曝光间隔均为9秒，曝光后通过图像拼接技术将患者脊柱图像进行拼接和重叠，形成全景图像，对全部患者的图像质量进行观察和评估。

结果：所有病例的图像清晰的显示了脊柱侧弯的方向和角度、椎体和椎间隙、对称的椎弓根、根间距及对脏器的影响程度。

结论：数字化X线摄影（DR）技术应用上方便快捷，患者配合时间较短，图像质量较好，能够满足临床医生进行诊断和治疗，有助于患者预后康复情况的评估，值得在临床诊断中推广。

【关键词】数字化X线摄影；全脊柱摄影技术；临床诊断数字Ｘ线全景成像技术，是通过多幅Ｘ线影像局部重叠区域的图像配准而实现多张小范围影像合成一张包括全部兴趣区域的大范围影像的技术，也称为图像拼接技术。

狭缝X线摄影装置通过在探测器与Ｘ线准直器协同运动时持续曝光，可直接生成一幅全景影像，是一种新型的数字Ｘ线全景成像技术。

脊柱病变的检查方法主要是拍摄全脊柱正、侧位的X线片，这种方法可以全面而真实地反应出患者脊柱弯曲的程度，而拼接良好、层次分明的X线片对于患者的治疗和预后评价都发挥着重要的意义。

近年来，随着数字化X线摄影（DR）。

全脊柱成像越来越广泛地应用于临床诊断，不仅方便快捷，其图像拼接技术的准确性也大幅度提高。

脊柱是人体的中轴，其上承接头颅，其下连接着下肢带骨，目前的摄影技术对身高超过1.2米的患者的脊柱已经不能够一次曝光获得符合临床诊断需求的脊柱全长图像。

本研究采用 DR 数字化摄影技术，通过分段连续和重叠采集数字化图像信息的方法进行拼接，而获得脊柱全长图像，为临床诊断提供帮助[1、2]。

1资料与方法1.1 一般资料收集2013年1月至2014年12月于本院进行治疗的临床病例30例，其中男性18例，女性12例，年龄在16周岁到40周岁之间，平均年龄为（23±3.8）岁，临床诊断胸椎侧弯10例，腰椎侧弯5例，胸腰椎同时侧弯 8例，其他病例为脊柱骨折术后7例。

骨质疏 松症是 一种骨量 减少 ， 骨组 织 的微 观结构退 化 ，
导致 骨 的脆性 增加 及骨 折危 险性增 加 的全身 性骨 骼疾病 。
由于骨 质疏松症 所导致的慢性疼痛 、 活动障碍 、 骨折 等 ， 对 患 者 的身心都造成了很大 的影 响 ， 临床 医生往往 只重 视抗 骨质 疏松 药物治疗 ， 忽略 了心 理干预治疗 ， 如能从身 心全方位诊
ｃ ｏ ｂ ｂ ａ ｎ ｇ ｌ ｅ ｓ ［ Ｓ ］ ． Ｊ Ｐ ｅ ｄ ｉ ａ ｔ ｒ Ｏ ｒ ｔ ｈ ｏ ｐ ， ２ ０ １ ３， ３ ３ （ ２ １ ： １ ６ ３ — １ ６ ９ ．
（ ２ ０ １ ３ － ０ ７ — ２ ３ 收稿
２ ０ １ ３ ～ ０ ８ — ０ ２ 修 回） （ 本文编辑 魏杰 ）
生对 骨质疏 松症患者 心理 干预治疗 的重视 。
１ 对 象 与 方 法
２ ． １ ２ 组抑郁状况 的比较
１ ． １ 研究对 象 选取 ２ ０ １ １ 年１ 月一 ２ ０ １ ２ 年１ 月在我 院风湿
观察组轻度抑郁 ６ ９ 例（ ３ １ ． ８ ０ ％） 、
中度抑 郁 ３ ７例 （ １ ７ ． ０ ５ ％） ， 重度 抑郁 ２ ２ 例 （ １ ０ ． １ ４ ％） ； 对 照组 分别为 ５ ０ 例（ ２ ３ ． ０ ４ ％） 、 ２ １ 例（ ９ ． ６ ８ ％） 、 １ 例（ ０ ． ４ ６ ％） 。以性别
［ ２ ］ 杨锦元， 黄穗， 刘帆， 等． Ｄ Ｒ拼接技术在儿童双下肢全景摄影 中的
应用［ Ｊ ］ ｌ 中国中西医结合影像 学杂 志， ２ ０ １ １ ， ９ （ ５ ） ： ４ ７ ０ － ４ ７ １ ．
［ ３ 】Ｋ ｌ ｏ ｔ ｈ Ｊ Ｋ， Ｗｉ ｅ ｄ ｅ ｎ ｈ ｏ ｅ ｆ ｅ ｒ Ｂ ， Ｓ ｔ ｉ ｌ ｌ ｅ ｒ Ｗ， ｅ ｔ ａ １ ． Ｍｏ ｄ ｅ ｍ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｐ ｌ ａ ｉ ｎ — ｒ ａ —

X线检查原则及各部位检查技术一、X线摄影的原则1、有效焦点大小的选择：小焦点一般适用于体薄和不易动的部位，如四肢、头部的局部片等；大焦点用于一些体厚和易活动的部位，如腹部、胸部、脊椎等；高KV摄影时也可用小焦点。

在条件许可的情况下，尽量选用小焦点，以提高照片锐利度。

2、焦片距和肢片距的选择：投照时病人应尽量使肢体贴近暗盒，并且与胶片平行。

在肢体与胶片不能靠近时，应尽量增加焦片距，可同样收到放大率小、锐利度高的效果。

不能平行时，应根据几何投影原理减少影像变形。

3、中心线与斜射线的利用：中心线垂直于被摄体和胶片为最好的投影方式。

与胶片不平行而成角者中心线应与肢体与胶片夹角的分角面垂直，倾斜中心线与利用斜射线可得到相同效果。

4、滤线设备的应用：一般在摄影千伏超过70KV以上均需使用滤过板，滤去软射线。

体厚超过15㎝或60KV以上管电压时需用滤线栅，应注意滤线设备的选择和使用。

5、X线管、肢体、胶片的固定：肢体安置不仅要使患者舒适，便于配合，更重要的是要符合摄影要求。

片盒一般为平放或垂直放置摄影架上。

中心线、被摄部位和胶片对准后，将X线管固定。

6、照射量的选择：根据摄影部位、体厚和机器性能，选择合适的管电压、管电流和照射时间，对不能合作者尽量用高KV，高mA,短S。

7、呼气与吸气的应用：摄片时被检者的呼吸动作对影像质量有重要影响。

一般不因呼吸运动而产生移动的部位，勿需屏气曝光；有五种情况，即平静呼吸下屏气、深吸气后屏气、深呼气后屏气、缓慢连续呼吸及平静呼吸不屏气。

8、体厚的测量：首先要目测体厚测量尺的横杆与游标杆是否平行，使两杆平行才能测得正确的数字，然后选择适当的测量点，如胸片取第六胸椎处，并应按曝光时状态测量。

二、摄影前准备1、认真核对X线摄影检查申请单，了解病情，明确检查目的和摄影部位。

对检查目的、摄影部位不清的申请单，应与临床医师核准确认。

2、根据检查部位选择适宜尺寸的胶片与暗盒。

3、X线照片标记（包括病人片号、日期、照片的序号、体位左右标志等）要齐全，核准无误。
