ＢＯＳＥ数码系统控制器的使用方法 Ａ． ＢＯＳＥ数码系统控制器的开启、储存、锁定 Ｂ． ＢＯＳＥ数码系统控制器的功能的选用 Ｃ． ＢＯＳＥ数码系统控制器的隐藏功能 ＢＯＳＥ数码系统控制器的开启、储存、锁定 开启时，厂家默认的是非锁定状态，但由于各种不确定因素或者特殊的原因，控制器可能是处于锁定状态，液晶屏显示：“ＬＯＣＫ ＯＵＴ ＮＯ ＡＣＣＥＳＳ”这时需要按定ＵＴＩＬＩＴＹ按键５秒，ＬＣＤ会显示“ＬＯＣＫ ＯＵＴ ＵＮＬＯＣＫＥＤ”，此时说明锁定状态已经释放，可以进行进一步的设置。
当选定了用户所要的设置之后，需要同时按定ＬＩＭＩＴＥＲ、ＤＥＬＡＹ键５秒，以储存设置。
此时会有设置序号、设置名称等参数供用户修改（这时按动上下键会出现默认的序号和名称，转动旋钮会改变名称的内容，这里推荐采用默认的序号和名称），然后多次按定ＬＩＭＩＴＥＲ、ＤＥＬＡＹ键直到出现“ＰＲＥＳＥＴ ＳＴＯＲＥ”，完成储存。
按ＵＴＩＬＩＴＹ键回到设置状态，按动上或下键到“ＬＯＣＫ ＯＵＴ ＯＦＦ”状态，转动右边的旋钮，以定位在“ＬＯＣＫ ＯＵＴ ＯＮ”的状态：完成整个设置过程。
ＢＯＳＥ数码系统控制器的功能选用 ＢＯＳＥ公司出品的数码系统控制器，其应用理念是集周遍设备功能于一身，以系统的稳定性为目标。
所以除了传统的分频功能外，还增加了压限、低音列阵和延时功能。
控制器的工作模式有４种：单声道、立体声、ＭＢ４低音列阵、双单声道，在非锁定状态下，按ＰＲＥＳＥＴ键，再按上下键可以循环调出这４种模式。
而值得一提的是设置状态只有３种：单声道、立体声、ＭＢ４低音列阵，只有在设置完成后工作状态下可以选用双单声道模式（在双单声道模式下无法储存）。
所有的设置工作，均由前面板上的按钮进行操作。
所有的按钮操作也均需与右边的旋钮配合完成。
这里先做个典型的实例，是８０２加５０２Ｂ在立体声工作模式下的应用： 开机 — ＵＴＩＬＩＴＹ（非锁定状态）— 下 — Ｏｕｔｐｕｔ Ｒｏｕｔｅ １ — 转动旋钮 — ＣＨ１ ／ Ｈｉｇｈ — Ｏｕｔｐｕｔ Ｒｏｕｔｅ ２ —（转动旋钮，下同）ＣＨ２ ／ Ｈｉｇｈ — Ｏｕｔｐｕｔ Ｒｏｕｔｅ ３ — ＣＨ１ ／ Ｌｏｗ — Ｏｕｔｐｕｔ Ｒｏｕｔｅ ４ — ＣＨ２ ／ Ｌｏｗ — 下 — Ｉｎｐｕｔ Ｃｏｎｆｉｇ — Ｓｔｅｒｅｏ； ＰＲＥＳＥＴ — Ｓｔｅｒｅｏ — 转动旋钮 — ８０２ＩＩＩ＋５０２Ｂ — 按定ＬＩＭＴＥＲ和ＤＥＬＡＹ — （自动显示）Ｓｔｏｒｅ： Ｓｅｌｅｃｔ ｎｏ １ ＞ＥＭＰＴＹ ＰＲＥＳＥＴ — 下（自动显示名称）— 按定ＬＩＭＴＥＲ和ＤＥＬＡＹ —（自动显示）Ｐｒｅｓｅｔ Ｓｔｏｒｅｄ —（自动显示）Ｓｔｅｒｅｏ Ｃｕｓｔｏｍ ８０２ＩＩＩ＋５０２Ｂ； 这样完成的设置结果是： ² 立体声输入； ² 输出１接８０２ＩＩＩ作为中高频； ² 输出２接８０２ＩＩＩ作为中高频； ² 输出３接５０２Ｂ作为低频； ² 输出４接５０２Ｂ作为低频。
----------------BOSE专业产品资料1、BOSE 802III全频扬声器Bose 802® III扬声器为240W全频段扬声器，设计用于室内或户外商业应用场合，可固定安装或便携式使用。
作为Bose 扬声器Installed Anywhere TM（任意安装）家族中的一个新成员，它完全符合室外使用的严格标准。
Bose 802® III扬声器具有以下特性：• 在宽广的扩散区域提供宽频段的再现• 外壳坚固，并有手柄便于携带，附有金属保护网罩• 形象隐蔽，造型美观• 全天候设计确保室内外都有可靠的性能• 完备的配件、支架适用于各种安装场合每一只Bose 802® III扬声器采用8只安装在可拆卸的列阵障板上的11.34cm全频扬声器单元，它们采用低阻抗的扁铝线圈，12盎司磁铁和注塑盆架，先进的锥盆和机械系统可以提供长距离的线性冲程和大功率输出。
采用环境耐久设计：锥盆、垫圈、支架等柔性部件安装在坚固的箱体部件上，这些材料优化了扬声器Installed Anywhere TM（任意安装）的性能。
Bose 802® III扬声器与Panaray®系统数码控制器或与Bose1600、1800功放一起使用，同时上述功放中插入提供有源均衡的802EQ卡。
Panaray系统控制器或EQ卡确保在802®III扬声器的整个工作频段提供平滑、精确的频率响应。
当802® III扬声器与Bose低音扬声器一起使用时，通过控制器或EQ卡进行分频。

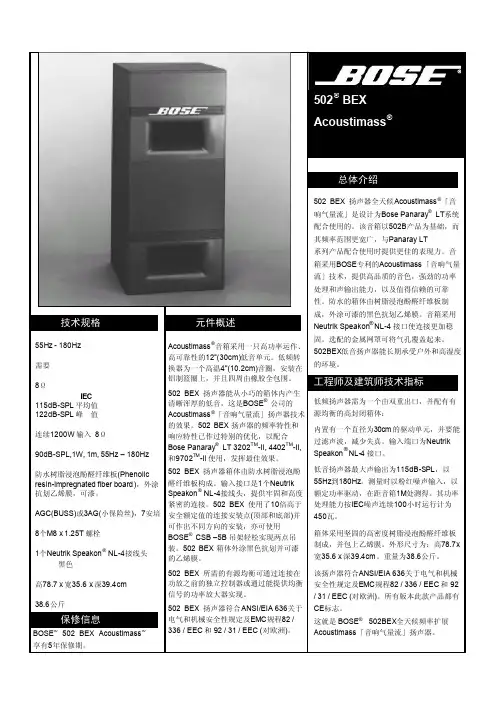

技术指标：频率范围: 55Hz-16kHz声道: 2声道阻抗: 8Ω标称灵敏度: 91dB-SPL 1W，1m最大声输出: 114dB SPL@1m (粉红噪声) 119dB SPL@1m (IEC噪声)持续功率处理能力: 连续240W尺寸及接驳规格: 33cm高x 52cm宽x 32cm深重量(14公斤) 外观结构(高强度聚合工程塑料)工作模式: 全频、分频双功放、选件(低频/选项卡)分频: 125Hz，当与OC-1控制卡配合使用时140Hz，当与502B低音箱配合使用时2、BOSE 502B低音扬声器产品特色：专利的音响气量流扬声器技术产生强劲低音并且没有可察觉的失真，因此很难确定低音的来源方向，这一技术使您可将音响气量流低音扬声器放置于聆听区域的几乎任何位置，甚至可在视线范围之外。
技术指标502A 列阵扬声器频率响应: 150Hz - 17kHz 标称阻抗: 8Ω 最大声输出1• 112dB - SPL 平均值• 118dB - SPL 峰值推荐放大功率：连续 150 - 600W 于 8Ω 灵敏度2• 90dB - SPL (1W @ 1m) • 110Hz - 20kHz扩散角度 (-6dB)• 水平120度• 垂直70度持续功率处理能力3:连续150W 机械规格• 尺寸：60.3cm 高×14.6cm 宽× 17.9cm 深 • 重量：6.8kg安装点保险丝: 4安培AGC (Buss)或3安培AG (Littlefuse) 接头: 两个并联的螺丝接线柱502B Acoustimass “音响气量流”低音扬声器频率响应: 50Hz - 140Hz 标称阻抗: 8Ω 最大声输出1• 116dB - SPL 平均值• 122dB - SPL 峰值推荐放大功率: 连续 450 - 1800W 于 8Ω 灵敏度2• 90dB - SPL (1W @ 1m)• 45Hz -160Hz连续功率处理能力3: 连续 450W 机械规格• 尺寸: 78.7cm 高×35.6cm 宽× 39.4cm 深 • 重量: 38.6 kg安装点保险丝：7 安培 AGC 或 3AG (Littlefuse) 接头：两个并联的螺丝接线柱41全频粉红噪声信号输入 Panaray 系统数字控制器，经放大后，在扬声器终端上产生相当于扬声器的持续功率的电平，在距离扬声器1米处、消声环境中测量到的平均声压级 (dB-SPL)，最大声输出是使用最大推荐放大播放声音节目时的峰值 SPL。
2 全频粉红噪声信号输入 Panaray 系统数字控制器，经放大后，在扬声器终端上产生相当于标称阻抗为 1W 的电平，在距离扬声器 1 米处、消声环境中测量到的平均声压级(dB-SPL)。

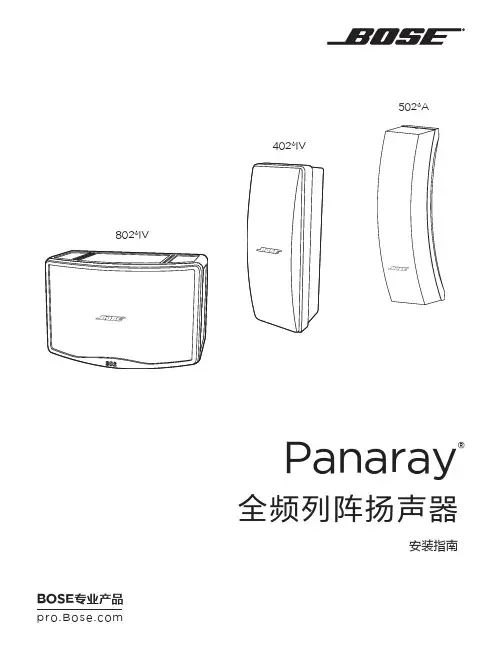

502®A402®IV802®IV安装指南Panaray®全频列阵扬声器BOSE专业产品目录简介概述 (4)Panaray® 802® IV扬声器尺寸 (5)Panaray® 402® IV扬声器尺寸 (6)Panaray® 502® A扬声器尺寸 (7)安装Panaray® 802® IV扬声器安装方式 (8)Panaray® 802® IV扬声器U型支架 (8)SB-8吊装支架 (9)WBP-8墙面支架 (10)Panaray® 402® IV扬声器安装方式 (10)RMUBRKT1双轴支架套件 (10)SB-4吊装支架套件 (12)Panaray® 502® A扬声器安装方式 (13)WCB-5 U型支架套件 (13)WBP-5墙面安装支架 (14)CVT-5变压器组件 (14)CSB-5A吊装支架套件 (16)推荐功率放大器 (18)推荐DSP设置 (18)技术信息Panaray® 802® IV扬声器技术规格 (19)Panaray® 402® IV扬声器技术规格 (20)Panaray® 502® A扬声器技术规格 (21)其他资源重要安全说明Bose® Panaray®扬声器固定安装指南安全信息此扬声器仅限专业人员安装!本文档为扬声器基本安装和安全指南，仅供专业安装人员使用，适用于典型固定安装系统。
请先阅读本文档，然后再开始安装。
警告： 所有Bose®产品在使用时都必须遵守地方、州、国家和行业规定。
安装人员有责任确保扬声器及安装系统的安装均符合所有适用规定，包括当地建筑规范与条例。
请就有关事项咨询当地主管部门，再行安装本产品。

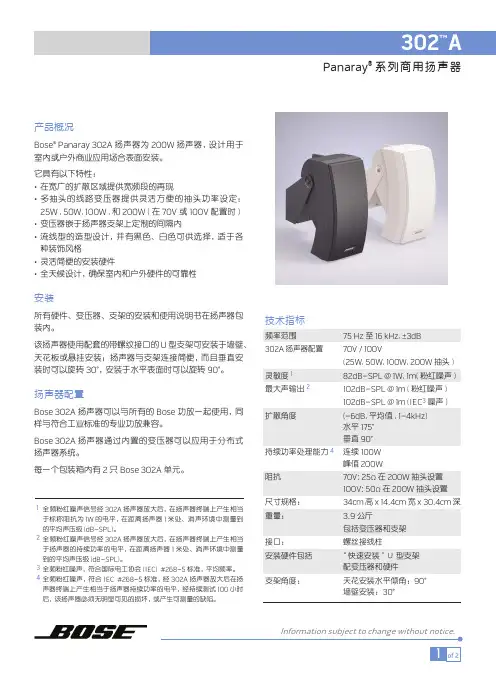

产品概况Bose® Panaray 302A扬声器为200W扬声器，设计用于室内或户外商业应用场合表面安装。
它具有以下特性：• 在宽广的扩散区域提供宽频段的再现• 多抽头的线路变压器提供灵活方便的抽头功率设定：25W , 50W, 100W , 和 200W (在70V或100V配置时)• 变压器嵌于扬声器支架上定制的间隔内• 流线型的造型设计，并有黑色、白色可供选择，适于各种装饰风格• 灵活简便的安装硬件• 全天候设计，确保室内和户外硬件的可靠性安装所有硬件、变压器、支架的安装和使用说明书在扬声器包装内。
该扬声器使用配套的带螺纹接口的U型支架可安装于墙壁、天花板或悬挂安装；扬声器与支架连接简便，而且垂直安装时可以旋转30º，安装于水平表面时可以旋转90º。
扬声器配置Bose 302A扬声器可以与所有的Bose功放一起使用，同样与符合工业标准的专业功放兼容。
Bose 302A扬声器通过内置的变压器可以应用于分布式扬声器系统。
每一个包装箱内有2只Bose 302A单元。
技术指标频率范围 75 Hz 至 16 kHz, ±3dB302A 扬声器配置70V / 100V(25W, 50W, 100W, 200W 抽头)灵敏度182dB-SPL @ 1W, 1m(粉红噪声)最大声输出2102dB-SPL @ 1m (粉红噪声)102dB-SPL @ 1m (IEC3噪声)扩散角度 (-6dB, 平均值, 1-4kHz)水平 175º垂直 90º持续功率处理能力4连续 100W峰值 200W阻抗 70V: 25Ω 在 200W抽头设置100V: 50Ω 在 200W抽头设置尺寸规格：34cm 高 x 14.4cm 宽 x 30.4cm 深重量： 3.9公斤包括变压器和支架接口：螺丝接线柱安装硬件包括 “快速安装” Ｕ 型支架配变压器和硬件支架角度：天花安装水平倾角：90º墙壁安装：30º1 全频粉红噪声信号经 302A 扬声器放大后，在扬声器终端上产生相当于标称阻抗为 1W 的电平，在距离扬声器 1 米处、消声环境中测量到的平均声压级 (dB-SPL)。
产品概况Bose® Panaray® 系统数字控制器 II 为通用型有源均衡控制器，提供 Bose 专业扬声器所需要的电子有源均衡处理。
只需简单选择正确的预设即可获得 Bose 扬声器组合的有源均衡，不需要进行编程。
产品信息Panaray 系统数字控制器 II 采用 DSP 数字信号处理结构，为 Bose 专业扬声器提供最佳的有源均衡以及信号处理。
这个控制器特点在于内置了完整的扬声器有源均衡参数，同时可以进行独立的输入灵敏度、输出范围和输出电平控制，均通过前端面板上直观的 2×16 带背光 LCD 液晶显示屏显示，用户可以通过按钮进行设置与操作。
Panaray 系统数字控制器 II 能被设置成单声道或立体声模式。
在单独的低音扬声器与中/高音立体声扬声器配合工作时，低音扬声器可以配置成混合低音单声道工作模式。
控制器内部提供低音阵列模式的参数，同样也提供通用性强的限幅器，以保护扬声器不受节目中无法预计的峰值信号的损害。
该控制器有 2 个平衡的 XLR 模拟输入端子，4 个平衡的 XLR 输出端子，此外还有 1 个 RS-232 端口供未来软件升级所使用。
关键功能• 该控制器有 2 个平衡的 XLR 模拟输入端子，4 个平衡的 XLR 输出端子• 为所有的 Bose 专业扬声器提供预设的有源均衡处理• 配合立体声中高音扬声器使用的独立的低音扬声器为可选的单声道• 内置预设的低音扬声器阵列模式参数• 独特的面板“锁定”功能防止原始设置被误改.• 通用的限幅器对功能选项进行保护• 直观的 2×16 带背光 LCD 液晶显示屏• 信号输入、编辑等 LED 指示按钮• 标准的 RS-232 端口可进行软件升级应用对象Panaray 数字控制器系统非常适合流动和固定安装的专业音响系统结构图带有单声道低音中高音立体声带有单声道低音的中高音单声道。

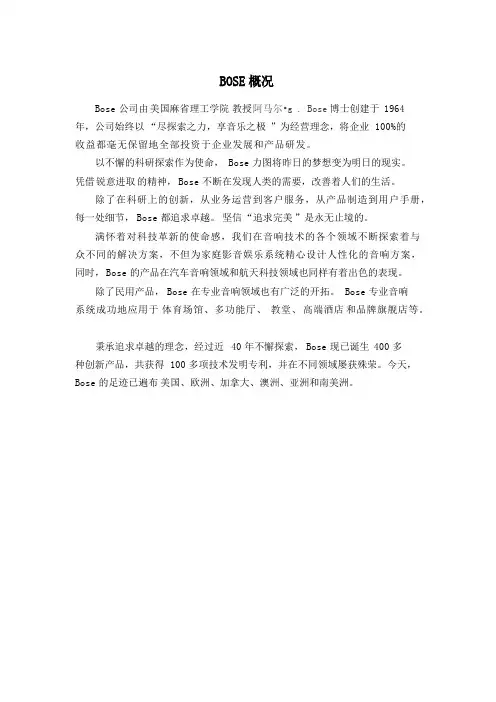

BOSE概况Bose公司由美国麻省理工学院教授阿马尔•g.Bose博士创建于1964年，公司始终以“尽探索之力，享音乐之极”为经营理念，将企业100%的收益都毫无保留地全部投资于企业发展和产品研发。
以不懈的科研探索作为使命，Bose力图将昨日的梦想变为明日的现实。
凭借锐意进取的精神，Bose不断在发现人类的需要，改善着人们的生活。
除了在科研上的创新，从业务运营到客户服务，从产品制造到用户手册，每一处细节，Bose都追求卓越。
坚信“追求完美”是永无止境的。
满怀着对科技革新的使命感，我们在音响技术的各个领域不断探索着与众不同的解决方案，不但为家庭影音娱乐系统精心设计人性化的音响方案，同时，Bose的产品在汽车音响领域和航天科技领域也同样有着出色的表现。
除了民用产品，Bose在专业音响领域也有广泛的开拓。
Bose专业音响系统成功地应用于体育场馆、多功能厅、教堂、高端酒店和品牌旗舰店等。
秉承追求卓越的理念，经过近40年不懈探索，Bose现已诞生400多种创新产品，共获得100多项技术发明专利，并在不同领域屡获殊荣。
今天，Bose的足迹已遍布美国、欧洲、加拿大、澳洲、亚洲和南美洲。
产品介绍1、小功率产品DS16F此扬声器是一款高性能的吸顶安装扬声器，专为广泛的商业应用而设，适合用于零售店、餐馆、医院等场合的背景音乐播放及语言扩声。
简约大方的外观设计使扬声器视觉上完全融入天花装饰中。
DS16F符合全球众多广播与安全标准。
（最好用于对音质要求不高而且挑高6米以内的场所，可以吊装。
）DS16S/DS16S/SE此扬声器是两款高性能的墙面安装扬声器，专为广泛的商业应用而设，适合例如零售店、餐馆、酒店等场合的背景音乐播放和语音扩声。
(比DS16F音质效果好，而且是全天候的，可以用于室外扩声。
)FS31此低音音箱和两个中高音箱，采用Acousimass（音响气量流）新技术可以使低音隐藏起来，让房间里面低音无处不在。
卫星箱小巧很容易隐藏美观时尚大方。
TECHNICAL DATA SHEET Key Features•Articulated Array ® design provides wide 120° x 70° pattern optimized for smooth band to band coverage•Five Bose ® 4.5" (114 mm) full-range drivers for unsurpassed natural sound quality. Elimination of tweeters and crossover provides lifelike vocal and instrument reinforcement•Mid/high configuration allows bass management and design e with the Panaray 502® B loudspeaker, or the MB4, MB12 or MB24modular base loudspeakers for full-range reinforcement •Sleek, elegant design for architectural compatibility. Modular components for system design flexibility•Full line of Bose-designed accessories for easy installation •Requires active equalization for best performance Product OverviewThe Bose ® Panaray ® 502 A is a mid/high-frequency loudspeaker designed for indoor permanent installations that require a small form factor for aesthetic and audience sight line considerations. Its Articulated Array ® design provides a wide 120° x 70° pattern to effectively cover many smaller venues with a single loudspeaker.Technical SpecificationsSystem PerformanceFrequency Response (+/-3 dB)1150 Hz - 17 kHz Frequency Range (-10 dB)1110 Hz - 20 kHz Nominal Dispersion120° H x 70° V Loudspeaker EQRequired Overload Protection4-ampre AGC 4 (Buss) or 3AG (Littlefuse)Long-Term Power Handling 2150 W (600 W peak) Sensitivity (SPL / 1 W @ 1 m)390 dB SPL Maximum SPL @ 1 m 4112 dB SPL (118 dB SPL peak) Nominal Impedance8 ΩTransformer Taps (70/100 V)CVT-5 70V/100V transformer available Transducers Driver Compliment Five (5) 4.5" (114 mm) helical voice coil drivers Physical EnclosureMica-reinforced structural foam, textured GrillePowder-coated steel grille EnvironmentalIndoor use only ConnectorsTwo (2) parallel-wired NL4 Neutrik® Speakon® connectors Two (2) parallel-wired barrier strips Suspension / MountingFour (4) 8 mm threaded inserts (back)Dimensions23.8" H x 5.8" W x 7.1" D (603 mm x 146 mm x 179 mm) Net Weight15 lb (6.8 kg) Shipping Weight 18 lb (8.3 kg) Product Code Grey040170White040171Footnotes:1Frequency response and range measured on-axis with recommended active EQ in an anechoic environment.2Power handling tested using pink noise filtered to meet IEC 268-5, 6 dB crest factor, 100 hours, with recommended EQ.3Sensitivity measured in free field (no boundary-loading gain) with recommended active EQ, referenced to 1W/1m.4Maximum SPL calculated from sensitivity and power handling specifications, exclusive of power compression.TECHNICAL DATA SHEET Directivity Index and QBeamwidthImpedanceOn-Axis ResponseTECHNICAL DATA SHEET Wiring DiagramMechanical DiagramsTECHNICAL DATA SHEETHorizontal PlotsTECHNICAL DATA SHEETVertical PlotsTECHNICAL DATA SHEETAll information subject to change without notice.® 2012 Bose Corporation All trademarks are those of their respective owners.Architects’ and Engineers’SpecificationsThe mid-to-high-frequency device shall be a multiple-driver system with matched active equalization as follows:The transducer complement shall consist of five (5) high-sensitivity drivers of 4.5 inches (114 mm) diameter, mounted vertically on a single baffle assembly such that directional characteristics are optimized for smooth response.The input connector, located on the rear of the array enclosure,shall consist of two parallel-wired NL4 Neutrik ® Speakon ®connectors and two parallel-wired barrier strips.The array enclosure shall be composed of copolymer materials,with outer dimensions of 23.8" x 5.8" x 7.1" (603 mm x 146 mm x 179 mm); its weight shall be 15 lb (6.8 kg).The array maximum continuous acoustic output shall be 112 dB SPL from 150 Hz to 17 kHz, with measurements referenced to full-bandwidth pink-noise input at 1 meter at the array’s rated power. Its power-handling capacity shall be 150 watts continuous referenced to IEC noise for 100 hours. The nominal horizontal beamwidth shall be 120 degrees. The nominal vertical beamwidth shall be 70 degrees.The loudspeaker shall be the Bose ® Panaray ® 502® A loudspeaker.。
PANARAY® 系统数码控制器
左 右
来自
调音台
802-III 扬声器 右路主扩声
802-III 扬声器 左路主扩声
802-III 扬声器 左路主扩声 802-III 扬声器 右路主扩声
低音扬声器组
802-III 扬声器 右路主扩声
802-III 扬声器 左路主扩声
来自 调音台 左
右
低音扬声器组
来自调音台左声道 来自调音台右声道
来自调音台Mono信号
502A扬声器主扩声
MB4扬声器
调音台
Mono输出
扬声器502A扬声器
主扩声
302A扬声器
楼厅补偿
（延时）
302A扬声器
楼厅补偿（无E Q）
调音台
Mono输出
LT9702A扬声器
主扩声
扬声器
控制器设置
LT9702A和MB4扬声器
控制器输入
来自调音台Mono信号
无输入
控制器输出
路由器
限幅器延时器LT9702A 扬声器
主扩声
待机按钮
输入显示表LCD显示屏
向上/向下箭头预置/万能/限幅/延时按钮
旋转解码器
输入通道1和通道2
输出通道1通道2通道3通道4
COM端口
电源开关。
BOSE 专业功放1600VI2006年10月9日 16:21BOSE(博士)1600-VI专业立体声功放是为BOSE自由空间32型、1B型低音箱、BOSE402、502A、502B、802II和PanarayLT扬声器系统设计的高性能功放，功率强劲，外壳坚硬，重量轻，仅两个机架高（3.5"）适用于便携式或永久性安装。
1600-VI为高功率双通道功放，每通道240W（8Ω）、325W（4Ω）、或桥接700W（8Ω）。
1600-VI可插入自由空间32型、25型、BOSE402、502A、502B、802II和PanarayLT扬声器线路卡，从而不必使用独立的控制器。
1600-VI功放包括标准EQ组件，一个可选择的ACM-1功放控制模块，配合系统网操控功放，这能使电平信号和电源开关可以遥控操作。
此模块也能提供监控放大器功能。
1600-VI功放接受TRS、XTR或裸线作平衡与非平衡的输入。
背板能将不使用状态并联或有源均衡线路，平输出立体声双通道20Hz-20kHz，8Ω每通道240W，谐波失真不大于0.2%THD20Hz-20kHz，4Ω每通道325W，谐波失真不大于0.2%THD桥接单声道20Hz-20kHz，8Ω每通道700W，谐波失真不大于0.2%THD电压输出8Ω状态下每通道电压为43.8V4Ω状态下每通道电压为38V输入阻抗25kΩ非平衡，各线接地50kΩ平衡增益高：36.0dB(±0.5dB)低：30.3dB(±0.5dB)IM失真：>0.1%总谐波失真THD@0.775V灵敏度：<0.2%@1.5V灵敏度：<0.1%尺寸（高X宽X深）35″（2U）X19″X13.25″净重33磅(15kg)功率带宽20Hz-40kHz（±0.75dB）通道分离度（无博士输入组件）>70dB@1kHz>80dB@10kHz（有博士输入组件，无EQ卡）>65dB@1kHz>55dB@10kHz灵敏度高：额定功率，4Ω@1kHz时为0.775V1W,4Ω@1kHz时为43Vrms低：额定功率，4Ω@1kHz时为1.5Vrms1W,4Ω@1kHz时为83Vrms信噪比<100dB，A计权，以额定功率4Ω（高增益）为基准 <78dB，A计权，以1W，4Ω（高增益）为基准频率响应20Hz-20KHz(+/-0.75dB)。
::产品型号： Panaray LT 3202II 中/高频扬声器系统::产品说明：频响: 160Hz-16KHz +/-3dB 中、高频分频点：2KHz阻抗: 标准阻抗：16欧分频阻抗：中频16欧高频8欧声压级: 中频：134dB SPL,1m(平均)140dB SPL,1m (峰值)高频：135dB SPL,1m(平均)，141dB SPL,1m (峰值)灵敏度: 中频：109dB SPL,1W，1m 高频：115dBSPL,1w,1m(平均)扩散角度: 27 X 20最大承受功率: 内置分频方式：1200W 外接分频方式：中频1200W 高频150W尺寸: 106.7cm(高) X 56.4cm宽(前)/30.9cm(背) X94.5cm(深)重量: 48公斤::产品型号： Panaray LT 4402II 中/高频扬声器系统::产品说明：频响: 160Hz-16KHz +/-3dB 中、高频分频点：2KHz阻抗: 标准阻抗：8欧分频阻抗：中频8欧高频8欧声压级: 中频：128dB SPL,1m(平均)，134dB SPL,1m (峰值) 高频：133dB SPL,1m(平均)，139dB SPL,1m (峰值)灵敏度: 中频：106dB SPL,1W，1m 高频：112dBSPL,1w,1m(平均)扩散角度: 36 X 36最大承受功率: 内置分频方式：600W 外接分频方式：中频600W 高频150W尺寸: 86.4cm(高) X 48.8cm宽(前)/31.0cm(背) X64.3cm(深)重量: 32公斤::产品型号： Panaray LT 9702II 中/高频扬声器系统::产品说明：频响: 160Hz-16KHz +/-3dB 中、高频分频点：2KHz阻抗: 标准阻抗：8欧分频阻抗：中频8欧高频8欧声压级: 中频：128dB SPL,1m(平均)，134dB SPL,1m (峰值) 高频：126dB SPL,1m(平均)，132dB SPL,1m (峰值)灵敏度: 中频：106dB SPL,1W，1m 高频：104dBSPL,1w,1m(平均)扩散角度: 87 X 70最大承受功率: 内置分频方式：600W 外接分频方式：中频600W 高频150W尺寸: 86.4cm(高) X 56.6cm宽(前)/31.0cm(背) X40.1cm(深)重量: 27公斤::产品型号： BOSE 302A 全频扬声器::产品说明：两只6.35公分的Twiddler 单元以不同角度扩散，音盆渗进玻璃成份配以光滑的悬挂边，令它在任何气温、湿度的室内或户外环境，依然能发放出高质素的音效。
一种新型的专业扩声音箱—BOSE502系统李冉【期刊名称】《电声技术》【年(卷),期】1993(000)010【摘要】502系统是美国BOSE公司1993年6月推入中国的一种新型的音箱系统。
它的基本型是由两只中高频列阵音箱502A;一只无定位低音箱502B和一台系统控制器502C组成。
502A是一种特殊的音柱。
它的特点为: (1)采用新设计的口径4.5英寸(11.4cm)宽频带纸盆杨声器组成列阵。
五只扬声器轴向按排列顺序,从上到下,分别指向右斜上45°;左斜上45°;正面;右斜下45°和左斜下45°。
音柱还向前凸起半弧(弧度0.27,折合约15°角)。
这种安排继承了音柱指向性好,效率高的优点,又避免了传统直线音柱,声束过于集中,指向太尖锐,偏轴向外声压明显下降的缺点。
使声波向所需要处散射,达到扩声区域内各处声压分布比较均匀的目的。
(2)中高频使用纸盆扬声器。
【总页数】1页(P33)【作者】李冉【作者单位】无【正文语种】中文【中图分类】TN912.2【相关文献】1.一种新型的声表面波液相检测系统的研究 [J], 叶学松;徐成华;樊海涛;王平;汪元美2.一种新型声表面波振荡器系统的设计研究 [J], 文常保;方吉善;巨永锋3.一种新型声表面波无线测量系统 [J], 韩韬;林晓鹍;施文康4.一种新型声隔离系统 [J], 周益明;王建中;张涛;翁国忠;翁汝莲;王佳麟5.一种新型低频声矢量场采集系统的设计与实现 [J], 邢传玺;朴胜春;刘振江;张虎因版权原因，仅展示原文概要，查看原文内容请购买。

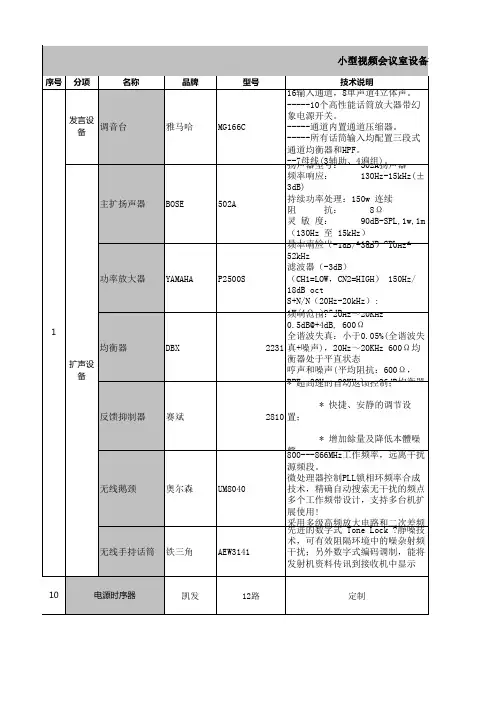

Bose 502A扬声器
音箱。
全频系统；可全天候使用；月牙形外观；列阵式设计,5只4.5"合成纤维驱动
单元；频率范围:130Hz-15kHz ；灵敏度:90dB；最大声压级:112dB ,峰值121dB；
扩散角度:水平120°×垂直70°；功率:150W；阻抗:8Ω；连接头:两个并联的
螺丝接线柱和两个NL4插头；尺寸:146×597×171mm；重量:6.8Kg。
4.5英寸单元技术
如果采用传统方法设计扬声器的话，单个扬声器是不能工作的。
任何选定的驱动器尺寸都将具有典型的非平坦的频率响应，看上去象个驼峰。
它在高、低频的输出比中频的输出小。
传统的方法将行不通，因为没有一个单个尺寸的驱动器的频率响应是平坦的。
那么，采用有源均衡的第二种方法怎么样呢？
我们对第二种方法的分析显示出，理想地，我们希望扬声器总的发射功率响应与平均节目材料的频谱相同。
现在问题来了，有没有单个的驱动器，在装入箱体时，能产生与平均节目材料的频谱相同的发射功率响应？答案是“有”，或许毫不奇怪，答案就是4.5英寸的驱动器能这样做。
4.5英寸驱动器尺寸被选中，是因为其功率响应与平均节目材料相似。
直径大于4.5英寸的驱动器在低频段相对平均节目材料来说效率太高，而在高频段则效率不足。
而直径小于4.5英寸的驱动器在高频段相对平均节目材料效率太高，在低频段则不足。
4.5英寸的驱动器则正好。
事实上，以4.5英寸驱动器为基础的产品的未经均衡的响应将与平均节目材料的频谱极其相似。
现在应该清楚了，4.5英寸驱动器技术和有源均衡技术事实上是一个整体的两个相互补充的部分。
没有这两者，即功率响应与平均节目材料的频谱相似的扬声器（4.5英寸驱动器正是用来以这种方式生产扬声器的）和专用的频率响应与平均节目材料相反的有源电子均衡器，是不能用这里叙述的非传统的方法取得成功的。
这两种技术真正是关系密切地结合在一起的。
简而言之，4.5英寸驱动器设计并不总是设计扬声器的最佳方法。
然而，它们确实提供了一种具有引人注意的好处的方法，特别是对那些首要考虑产品可靠性的专业音响。
使用专用均衡器的扬声器不需要有与平均节目材料不同的非均衡的频率响应，
事实也正是如此。
当频率响应与节目材料相同的扬声器接在一个其频率响应与平均节目材料反相的有源均衡器时，就形成一个扬声器系统，其输出端与输入端有相同的频谱——这正是所希望的性能。
此外，这种系统显示出可以使用现代专业功率放大器的全部能力，比使用平坦功率响应的扬声器的传统系统更有效率。
原因是有源均衡器“分解”了节目材料的频谱，以几乎平坦的频谱加在放大器上——放大器理想地适合于放大这种频谱。
已经表明，4.5英寸驱动器正是合适的尺寸，因为它具有与平均节目材料近似相同的响应。
较大的驱动器在低端响应太多而在高端不足，较小的驱动器在高端响应太多而在低端不足。
传统方法不使用专用的有源均衡来设计扬声器，因而必须具有标称平坦的功率响应，一旦设计者自由地掌握了这种与传统方法不同的方法，特别在专业音响事业是得到的有吸引力的好处是可靠的——非常高的可靠性。
