IPP专业图片分析软件使用方法PPT

Imageproplus的主要用途是分析测量图象。

1.基本操作2.AOI技巧3.AOI技巧续4.编制宏操作5.计数6.校正标尺7.几何测量8.图象分析策略9.其他有趣的功能10。

讨厌的光密度11.免疫组化光密度图片的测量12.免疫组化光密度图片的自动测量13.荧光照片的测量14.双染料染色照片的合成方法打开ipp后的界面是这样的，该从何处下手呢?这张照片中的黄色部分是免疫组化染色的阳性表达成分。

处理目标是通过测量图片中黄色部分的"黄"度来反映相应蛋白表达的的"量"。

对该图片进行观察，可以看到图片中主要有三种主要颜色，一是染成蓝色的细胞核，二是呈现出黄色的胞浆，三是细胞间的空隙区域，呈现出浅蓝色，是为背景。

所以首先要把图片中呈现黄色的区域给挑选出来，然后才是测量这些挑出来的区域的各种测量参数，如面积、平均半径、周长、光密度等等。

这部分需要挑出来进行测量的区域是我们最感兴趣的地方，叫作AOI(area of interest)。

AOI是IPP中最有用最重要的概念。

然而在选择AOI之前必须转换图象intensity格式。

校正光密度单位的操作要在打开第一张图片后立即进行。

将光密度单位设定为system之后就不必再对后面的每一张照片都进行光密度校正了。

在默认的intensity格式中，是图片灰度，越黑数值越小，越白数值越大。

而实际上我们测量的染色强度是光密度，染色越深，光密度值越大。

如果不进行光密度单位的转换，测量的数值将完全是错误的。

转换光密度单位的方法如下:点击:measure--carliberation--intensity，调出intensity校正窗口。

然后在窗口中点new 按纽，再点一下下面的std optical density选项，这时可以看到窗口中的直线变成了反向的曲线。

然后还要点一下最上面的system按纽。

最后点close关闭窗口。

这样就把程序系统的灰度单位转换成了光密度单位。

应用范围：

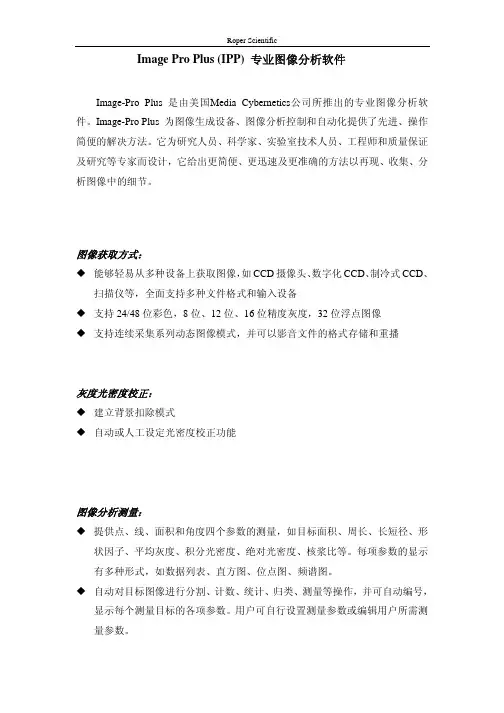

病理现象图像分析 面积形态和光密度分析 免疫组化 荧光图像分析 确定凝胶中 DNA 的含量 粒子计数分析 材料检测 质量能够轻易从多种设备上获取图像， 如 CCD 摄像头、 数字化 CCD、 制冷式 CCD、 扫描仪等，全面支持多种文件格式和输入设备 支持 24/48 位彩色，8 位、12 位、16 位精度灰度，32 位浮点图像 支持连续采集系列动态图像模式，并可以影音文件的格式存储和重播
灰度光密度校正：
Roper Scientific
图像识别：
提供点、线、面积等多种参数自动识别 图像区域、临界边缘的自动分离与识别
自动生成用户程序：
用户可记录每个操作步骤并生成处理程序，以后只需一次轻击鼠标即可完成 当前工作
图像处理：
将待测图像均匀化、平整区域、背景校正 将待测图像滤色处理 将待测图像进行数字形态学处理 将待测图像进行算术运算 将待测图像进行颜色分离 将待测图像进行图像叠加 将待测图像进行加强效果色彩、亮度、对比度 将待测图像进行锐化、柔化、羽化、强化物体边缘 将待测的分离干涉、重叠的图像，完成形态测量处理 所有分析计算的结果均可动态链接到 Microsoft Excel 电子表格软件做进一 步的处理分析
建立背景扣除模式 自动或人工设定光密度校正功能
图像分析测量：
提供点、线、面积和角度四个参数的测量，如目标面积、周长、长短径、形 状因子、平均灰度、积分光密度、绝对光密度、核浆比等。每项参数的显示 有多种形式，如数据列表、直方图、位点图、频谱图。 自动对目标图像进行分割、计数、统计、归类、测量等操作，并可自动编号， 显示每个测量目标的各项参数。用户可自行设置测量参数或编辑用户所需测 量参数。
Roper Scientific
