钢结构基本知识培训

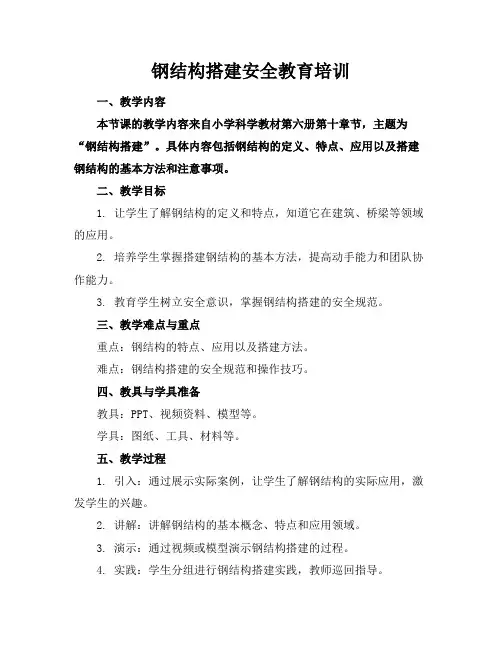

钢结构搭建安全教育培训一、教学内容本节课的教学内容来自小学科学教材第六册第十章节，主题为“钢结构搭建”。

具体内容包括钢结构的定义、特点、应用以及搭建钢结构的基本方法和注意事项。

二、教学目标1. 让学生了解钢结构的定义和特点，知道它在建筑、桥梁等领域的应用。

2. 培养学生掌握搭建钢结构的基本方法，提高动手能力和团队协作能力。

3. 教育学生树立安全意识，掌握钢结构搭建的安全规范。

三、教学难点与重点重点：钢结构的特点、应用以及搭建方法。

难点：钢结构搭建的安全规范和操作技巧。

四、教具与学具准备教具：PPT、视频资料、模型等。

学具：图纸、工具、材料等。

五、教学过程1. 引入：通过展示实际案例，让学生了解钢结构的实际应用，激发学生的兴趣。

2. 讲解：讲解钢结构的基本概念、特点和应用领域。

3. 演示：通过视频或模型演示钢结构搭建的过程。

4. 实践：学生分组进行钢结构搭建实践，教师巡回指导。

5. 讲解：讲解钢结构搭建的安全规范和注意事项。

6. 练习：学生进行随堂练习，巩固所学知识。

六、板书设计1. 钢结构的特点2. 钢结构的应用3. 钢结构搭建方法4. 钢结构搭建安全规范七、作业设计1. 请列举出你见过的钢结构建筑物，并说明它的应用场景。

答案：略。

2. 根据所学内容，绘制一幅钢结构搭建的步骤图。

答案：略。

3. 请写出钢结构搭建的安全规范，至少三条。

答案：略。

八、课后反思及拓展延伸课后反思：本节课通过实际案例引入，激发了学生的学习兴趣，通过讲解、演示、实践等环节，使学生掌握了钢结构的基本知识和搭建技巧。

但在安全规范的讲解上，可能没有让学生充分理解，需要在今后的教学中加强。

拓展延伸：让学生调查身边的钢结构建筑物，了解它们的搭建过程和应用场景，提高学生的实践能力。

重点和难点解析一、教学内容本节课的教学内容来自小学科学教材第六册第十章节，主题为“钢结构搭建”。

具体内容包括钢结构的定义、特点、应用以及搭建钢结构的基本方法和注意事项。

钢结构基础知识培训钢结构是一种重要的建筑结构形式，具有优异的强度和耐久性。

为了能够更好地了解和应用钢结构，本篇文章将为您介绍一些钢结构的基础知识。

一、钢结构的概念和定义钢结构是指采用钢材作为主要材料构建的建筑结构。

它由钢柱、钢梁、钢悬挑等构件构成，并通过焊接、螺栓连接等方式进行组合。

钢结构具有轻巧、坚固、可再利用等特点，被广泛应用于各类建筑工程。

二、钢结构的基本构件1. 钢柱：钢柱是承重的立柱构件，通常为H型钢，其截面形状可根据工程要求而定。

钢柱的尺寸、钢材牌号等都要符合相关设计规范要求。

2. 钢梁：钢梁是用于承载楼板和屋面等重量的横梁构件。

常见的钢梁包括I型钢梁、工字钢梁等，其选择要根据跨度和荷载计算来确定。

3. 钢板：钢板通常用于作为屋面板材或楼板的构件。

常见的钢板有热镀锌钢板、冷轧钢板等，其厚度和尺寸要符合设计要求。

4. 钢桁架：钢桁架是由钢管或钢材组成的三角形或平行四边形构件。

它具有较高的强度和刚度，在大跨度建筑中被广泛应用。

三、钢结构的施工工艺1. 钢结构的制作：在钢结构制作过程中，要进行材料的选型、切割、弯曲、焊接等工艺。

各个构件要经过合理的设计和精确的制作，以保证结构的强度和稳定性。

2. 钢结构的安装：钢结构的安装过程需要专业的工人和合理的施工方案。

安装前需要进行精确的测量和定位，以确保构件的准确安装。

3. 钢结构的防腐处理：钢结构容易受到腐蚀，为了延长其使用寿命，需要进行防腐处理。

常见的防腐方法有喷涂防腐漆、热浸镀锌等。

四、钢结构设计的基本原则1. 强度原则：钢结构的设计应满足承受荷载的要求，确保结构的强度和稳定性。

设计时需要考虑荷载的大小、方向和作用位置等。

2. 刚度原则：钢结构的设计应满足变形的要求，避免过大的变形对结构的安全性和使用性产生不利影响。

设计时需要合理确定构件的尺寸和连接方式。

3. 经济原则：钢结构的设计应在满足强度和刚度要求的基础上，尽可能减少材料的使用量和施工成本。

钢结构施工安全培训前言钢结构施工是一项高风险的工作，要求工人具备良好的安全意识和操作技能，以确保施工过程中的安全。

本文档旨在为钢结构施工人员提供安全培训指南，帮助他们了解和遵守相关的安全规定和操作规程。

1. 安全意识培训1.1 安全意识的重要性安全意识是钢结构施工的首要前提，它能促使工人充分认识到工作环境中可能存在的危险，并主动采取预防措施，减少潜在的事故风险。

在安全意识培训中，我们将重点培养以下几个方面的意识：- 高处安全意识：钢结构施工常涉及到高处作业，工人必须具备高处作业的注意事项和防护措施的意识。

- 火灾安全意识：钢结构施工中可能存在明火作业和易燃物质，工人需要充分认识火灾危险，了解灭火器的使用方法。

- 电气安全意识：钢结构施工涉及到电气设备的使用，工人应具备相关电气安全知识。

1.2 安全意识培训内容安全意识培训内容应包括以下几个方面：- 高处作业安全知识：如正确使用安全带、脚手架使用要点、高处护栏的重要性等。

- 火灾防护知识：如明火禁区的划定、防火设备的使用方法、紧急疏散途径等。

- 电气安全知识：如电气设备的维护、线路修复工作的要点、防止触电的措施等。

2. 操作技能培训2.1 安全操作规程安全操作规程是保证钢结构施工安全的重要措施，工人必须严格遵守。

在操作技能培训中，我们将重点讲解以下规程：- 上岗前检查：工人在上岗前需要对施工现场进行检查，确保场地安全、设备完好，并妥善安装所需的防护设备。

- 安全操作：工人应按照施工图纸和工程要求进行安全操作，如正确使用吊装工具、搭设脚手架、焊接操作等。

- 紧急救援程序：在发生事故或突发状况时，工人应迅速采取紧急救援措施，并及时报告负责人。

2.2 操作技能培训内容操作技能培训内容应包括以下几个方面：- 钢结构安装技能：如吊装操作、连接件的安装要点、拆卸设备等。

- 钢结构焊接技能：如焊接种类和选材、焊接工艺要求、焊接接头的质量要求等。

- 钢结构脚手架搭设技能：如脚手架的搭设和拆卸方法、安全操作要点等。

钢结构基础知识钢结构是现代建筑中广泛应用的一种结构形式，它具有强度高、重量轻、施工速度快等诸多优点。

接下来，让我们一起深入了解一下钢结构的基础知识。

一、钢结构的定义与特点钢结构，顾名思义，是以钢材为主要材料构建的结构体系。

钢材具有优异的力学性能，其强度高，能够承受较大的荷载；同时，钢材的重量相对较轻，这使得钢结构在大跨度和高层建筑中具有明显的优势。

钢结构的特点可以总结为以下几点：1、强度高：钢材的强度远高于混凝土和木材等常见建筑材料，能够建造更高、更大跨度的建筑结构。

2、重量轻：在相同的承载能力下，钢结构的重量约为混凝土结构的一半，这减轻了建筑物的自重，有利于基础设计和降低运输成本。

3、施工速度快：钢结构构件可以在工厂预制，然后在施工现场进行快速组装，大大缩短了施工周期。

4、可重复利用：钢结构构件拆除后，大部分材料可以回收再利用，符合可持续发展的理念。

5、空间布置灵活：钢结构的梁柱截面较小，可以为建筑提供更大的使用空间和更灵活的布局。

二、钢结构的材料钢结构中常用的钢材主要包括碳素结构钢和低合金高强度结构钢。

碳素结构钢价格相对较低，但强度和韧性一般；低合金高强度结构钢则具有更高的强度、更好的韧性和焊接性能，在重要的钢结构工程中应用广泛。

钢材的性能指标主要包括强度、塑性、韧性、冷弯性能和可焊性等。

强度是钢材最重要的性能指标，通常用屈服强度和抗拉强度来表示。

塑性反映了钢材在受力时产生变形而不破坏的能力，常用伸长率来衡量。

韧性表示钢材在冲击荷载作用下抵抗破坏的能力，通过冲击试验来测定。

冷弯性能是衡量钢材在常温下承受弯曲变形的能力，可焊性则关系到钢材在焊接过程中的质量和性能。

三、钢结构的连接钢结构的连接方式主要有焊接、螺栓连接和铆钉连接三种。

焊接是通过高温使钢材局部融化，冷却后形成牢固的连接。

焊接连接的优点是刚度大、整体性好，但焊接质量容易受到焊接工艺和焊工技术水平的影响，并且焊接会产生残余应力和变形。

螺栓连接分为普通螺栓连接和高强度螺栓连接。

钢结构知识培训钢结构作为现代建筑中广泛应用的一种结构形式，具有强度高、重量轻、施工速度快等诸多优点。

为了让大家更深入地了解钢结构，本文将对钢结构的相关知识进行详细的介绍和培训。

一、钢结构的定义与特点钢结构是指以钢材为主要材料，通过焊接、螺栓连接等方式组成的结构体系。

其主要特点包括：1、强度高：钢材的强度远高于混凝土和木材等常见建筑材料，能够承受较大的荷载。

2、重量轻：相比混凝土结构，钢结构的自重较轻，有利于减少基础造价和运输成本。

3、施工速度快：钢结构构件可以在工厂预制，现场拼装，大大缩短了施工周期。

4、可重复利用：钢结构构件拆除后，经过适当处理可以再次使用，符合可持续发展的理念。

二、钢结构的材料1、钢材的种类碳素结构钢：价格较低，性能一般，适用于一般建筑结构。

低合金高强度结构钢：具有较高的强度和良好的综合性能，广泛应用于重要的钢结构工程。

2、钢材的性能力学性能：包括屈服强度、抗拉强度、伸长率等，这些性能决定了钢材的承载能力。

工艺性能：如冷弯性能、焊接性能等，影响钢材的加工和连接质量。

三、钢结构的连接方式1、焊接连接焊接是通过高温使钢材局部熔化，冷却后形成牢固的连接。

焊接连接的优点是强度高、密封性好，但对焊接工艺和焊工技术要求较高。

2、螺栓连接螺栓连接分为普通螺栓连接和高强度螺栓连接。

普通螺栓连接施工简单，但承载能力相对较低；高强度螺栓连接具有较高的承载能力和可靠性。

3、铆钉连接铆钉连接在钢结构中的应用逐渐减少，但其在一些特定场合仍有使用。

四、钢结构的设计原则1、结构的稳定性钢结构在承受荷载时，不仅要满足强度要求，还要保证结构的稳定性，防止出现失稳现象。

2、构件的强度和刚度根据结构所承受的荷载，合理设计构件的截面尺寸，确保其强度和刚度满足要求。

3、节点设计节点是钢结构中的关键部位，其设计应保证传力明确、可靠，同时便于施工和维护。

五、钢结构的施工流程1、施工准备包括场地平整、材料采购、构件预制等工作。

一级注册结构工程师钢结构知识点一、知识概述《一级注册结构工程师钢结构知识点》①基本定义：钢结构呢，就是主要由钢材组成的结构。

像我们看到的那些高大的钢结构建筑，支撑它们的骨架就是用钢材建造的。

钢材有很好的强度和韧性，能撑起很大的重量。

②重要程度：在结构工程里那可是相当重要。

很多大型建筑、桥梁都离不开它。

因为钢结构可以实现大跨度、大空间的建筑要求，而且建设速度比较快。

③前置知识：得先掌握材料力学的基础知识，像应力、应变那些概念。

还有建筑力学、结构设计原理的一些基本概念也得懂。

④应用价值：在实际中应用非常广泛。

比如大城市里那些超高层写字楼，用钢结构可以在有限的地基上建得很高；还有桥梁，像那种跨江、跨海大桥，钢结构能保障桥的跨度和载重能力。

二、知识体系①知识图谱：钢结构知识点在结构工程学科里就像大树的一根粗壮枝干。

它和结构力学、工程材料等知识点紧密关联。

②关联知识：和混凝土结构啊，木结构都有关系。

比如在一个混合结构建筑中，钢结构部分可能和混凝土结构部分共同承担载荷。

和防火、防腐知识也有关，钢结构要做防火防腐处理才能保证安全耐用。

③重难点分析：- 掌握难度：我觉得难点在于钢结构的节点设计比较复杂。

不同构件连接的方式有很多种，每种方式的受力情况都得仔细分析。

- 关键点：钢材的选用是一个关键，不同的建筑环境和用途要用合适的钢材。

例如在海边的建筑，钢材要能抵抗盐分腐蚀。

④考点分析：- 在考试中的重要性：非常重要。

很多分值都在钢结构的设计、计算和规范方面。

- 考查方式：可能会出计算题，让你计算钢结构构件的受力；也可能出简答题，考查钢结构的设计原则。

三、详细讲解【理论概念类】①概念辨析：- 比如钢材的强度，就是钢材抵抗破坏的能力。

强度又分为屈服强度和极限强度，屈服强度好比是钢材开始软下来没法再承受更多压力的时候的强度值，极限强度就是钢材彻底被破坏时的强度值。

②特征分析：- 钢材的主要特点就是强度高、自重轻。

就像一个大力士虽然身体强壮（强度高），但自己体重却不那么大（自重轻）。

钢结构施工安全教育培训
介绍
钢结构施工是一项风险较高的工作，为了确保工人的安全并减少事故发生的可能性，进行适当的安全教育培训非常重要。

目标
本文档的目标是向钢结构施工工人提供必要的安全教育培训，以提高他们的安全意识和工作技能。

内容
1. 安全意识培养：介绍钢结构施工的安全风险和潜在的危害，教育工人如何正确使用安全设备和个人防护装备。

2. 工作技能培训：提供钢结构施工的基本技能培训，包括正确的搭建和拆除钢结构的方法，操作钢结构相关设备的技巧等。

3. 急救知识：教授基本的急救知识和技能，包括心肺复苏和伤口处理等。

这样在事故发生时，工人能够提供及时的急救。

4. 灭火培训：介绍钢结构施工中可能发生的火灾风险，并教育工人如何正确使用灭火器进行初期灭火。

5. 安全规章制度：指导工人遵守相关的安全规章制度，如穿戴安全帽、使用扶梯等。

培训方法
1. 课堂培训：组织专业培训师开展面对面的课堂培训，结合案例分析和实际操作演练。

2. 情景模拟训练：模拟钢结构施工现场环境，让工人在实际场景中应用所学知识和技能。

3. 视频教学：制作培训视频，以便工人可以反复观看，并随时回顾研究。

评估与持续改进
为了确保培训的有效性，应定期进行评估，并根据评估结果进行改进。

持续改进培训内容和方法，以更好地提高工人的安全意识和工作质量。

总结
钢结构施工安全教育培训可以降低事故发生的风险，保护工人的安全和健康。

通过科学合理的培训方法和内容，工人能够提高安全意识和技能，为钢结构施工的顺利进行做出贡献。

钢结构鸡舍基础知识培训一、钢结构的概念✍钢结构是用钢板、热轧型钢或冷加工成型的薄壁型钢，通过焊接、螺栓连接或铆接等连接方法制造而成的工程结构。

二、钢结构的种类及应用✍1、钢结构按结构形式分为：门式钢架、框架结构、桁架结构、网架结构等✍2、鸡舍钢结构主要采用桁架结构和门式钢架结构两种，咱们公司首推门式钢架结构的钢结构鸡舍桁架（三角形屋架）结构用钢管、角铁、方管、C型钢等焊接制成门式刚架采用焊接H型钢或成品H型钢加工制作，采用螺栓把合门市刚架门式刚架为一种传统的结构体系，该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等。

门式刚架轻型房屋钢结构具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点，因此广泛应用于工业、商业及文化娱乐公共设施等工业与民用建筑中。

门式刚架轻型房屋钢结构起源于美国，经历了近百年的发展，目前已成为设计、制作与施工标准相对完善的一种结构体系。

三、钢结构的优点、缺点、使用寿命1、优点✍自重轻✍工厂化制造✍安装快捷✍施工周期短✍抗震性能好✍投资见效快✍环境污染少2.缺点✍耐腐蚀性差，一般钢结构主钢部分5-7年须重新刷漆，维护费用较高✍耐火性能差，火灾中不加防护的钢结构维持不到20分钟，所以钢结构防火非常重要，合同及报价中必须明确标示出防火方面的条款。

✍ 3.使用寿命✍（1）主体部分一般设计使用年限为30-50年,使用年限内维护得当，一般不会出现问题✍（2）彩钢瓦一般情况下5年内不变颜色，5-10年内不出现锈蚀、腐烂情况，10-15年内须维护、维修，15年以上达到极限使用寿命，维护成本会大幅度提升,失去维护的必要四、钢结构的组成部分1.土建部分包括基础、地面、墙面等混凝土标号及用途✍1、不加钢筋的混凝土一般都低于C25，用于扩大基础、垫层；✍2、普通钢筋混凝土一般都大于等于C25，小于等于C35，适用于柱、墙、小型梁、版；✍3、预应力钢筋混凝土一般不小于C35，用于大型梁、版、塔；✍4、超高标号混凝土一般都大于C60，用于特殊结构，如特高大厦的底部、大型桥梁的塔座等。

01钢结构工程概述Chapter定义与特点定义特点建筑领域桥梁领域海洋工程领域其他领域01020304高性能钢材的应用智能化施工技术数字化设计与制造技术绿色环保理念02钢结构材料Chapter钢材种类与性能碳素结构钢具有良好的塑性和韧性，易于加工和焊接，主要用于建筑、桥梁等结构。

低合金高强度结构钢具有较高的强度和良好的韧性，耐大气腐蚀性能优于碳素结构钢，主要用于大跨度桥梁、高层建筑等。

耐候钢具有优良的耐大气腐蚀性能，主要用于车辆、桥梁、建筑等露天或室内潮湿环境中。

钢材选用原则钢材检验应包括外观质量、尺寸偏差、力学性能、化学成分等方面。

01钢材检验与验收外观质量检查包括锈蚀、裂纹、分层、结疤等缺陷的检查。

02尺寸偏差检查包括厚度、宽度、长度、弯曲度等方面的检查。

03力学性能检查包括拉伸试验、冲击试验等，以验证钢材的强度、韧性等性能指标。

04化学成分检查通过光谱分析等方法进行，以验证钢材的化学成分是否符合要求。

0503钢结构设计基础Chapter设计原则设计方法荷载取值030201结构设计原则与方法结构分析理论与技术有限元法结构力学利用有限元软件对复杂结构进行建模和计算，提高设计精度和效率。

稳定性分析结构优化设计理念根据工程需求和条件，选择合理的结构形式和体系，实现结构性能的优化。

选用高性能钢材、连接件等优质材料，提高结构承载能力和耐久性。

采取合理的构造措施，如加强节点刚度、设置支撑等，提高结构整体性能。

鼓励采用新技术、新工艺和新材料，推动钢结构设计的创新和发展。

结构选型材料选用构造措施创新设计04钢结构制造工艺Chapter加工设备与工艺流程加工设备工艺流程从钢材的预处理、下料、矫正、成型、边缘加工到制孔等步骤，形成钢构件的基本形状。

焊接工艺及质量控制焊接工艺质量控制组装与预拼装技术要求组装预拼装05钢结构安装施工Chapter安装前准备工作熟悉图纸制定安装方案准备材料和设备定位与校正在吊装就位后，使用测量工具对钢构件进行定位和校正，确保其位置和角度符合设计要求。

某钢结构公司基础安全知识学习某钢结构公司基础安全知识学习作为一家专门从事钢结构施工的公司，保证基础安全对于我们来说非常重要。

为了提高员工的基础安全知识水平，提升施工现场的安全管理能力，我们决定进行基础安全知识学习。

以下是关于基础安全知识的学习内容，共分为三个部分。

第一部分：个人安全知识1. 安全意识：每名员工都应具备安全意识，明白安全是施工中最重要的任务。

要时刻牢记“安全第一”的原则，避免不必要的事故和伤害。

2. 个人防护：钢结构施工环境中存在一些潜在的危险因素，如高空坠物、物体碰撞和火灾等。

员工必须正确使用个人防护装备，如安全帽、安全鞋、手套和防护眼镜等，以保护自己的安全。

3. 高空作业：在进行高空作业时，必须严格遵守高空作业规定。

员工应接受高空作业培训，了解如何正确使用安全带和安全网等装置，确保自身的安全。

4. 电气安全：在电气设备维修和安装过程中，必须遵守相关的电气安全规范。

员工应了解电气设备的工作原理和相关操作规程，确保电气操作安全。

5. 灭火知识：钢结构施工现场很容易发生火灾。

员工应掌握灭火器的使用方法，了解各类灭火器的适用范围，以及如何有效地进行初期火灾扑救。

第二部分：工地安全知识1. 施工现场布置：钢结构施工现场的布置应符合安全要求。

员工要了解现场布置方案，明确安全区域和非安全区域的划分，在施工现场内保持良好的秩序，确保施工安全。

2. 安全通道设置：为了确保员工在紧急情况下能够迅速撤离，安全通道的设置非常重要。

员工要了解安全通道的位置和使用方法，并保持安全通道的畅通。

3. 施工材料存放：钢结构施工中需要大量使用各类材料，员工要了解不同材料的特点和存放要求，并按照要求正确存放和堆放材料，以防止材料堆的倾斜和坍塌。

4. 施工设备操作：钢结构施工需要使用一些机械设备和工具，员工要掌握这些设备的操作方法和注意事项，并定期进行设备维护和检修，确保施工设备的安全使用。

5. 施工现场交通：施工现场的交通管理对保证施工安全非常重要。

最全的钢结构知识点学习1、门式刚架看弯矩图时，可看到弯矩，却不知弯矩和构件截面有什么关系？受弯构件受弯承载力Mx/(γx*Wx)+My/(γy*Wy)≤f，其中W为截面抵抗矩根据截面抵抗矩可手工算大致截面。

2、H型钢平接是怎样规定的？想怎么接就怎么接, 主要考虑的是弯矩和/或剪力的传递。

另外, 在动力荷载多的地方, 设计焊接节点要尤其小心平接。

3、“刨平顶紧”，刨平顶紧后就不用再焊接了吗？磨光顶紧是一种传力的方式，多用于承受动载荷的位置。

为避免焊缝的疲劳裂纹而采取的一种传力方式。

有要求磨光顶紧不焊的，也有要求焊的。

看具体图纸要求。

接触面要求光洁度不小于12.5，用塞尺检查接触面积。

刨平顶紧目的是增加接触面的接触面积，一般用在有一定水平位移、简支的节点，而且这种节点都应该有其它的连接方式（比如翼缘顶紧，腹板就有可能用栓接）。

一般的这种节点要求刨平顶紧的部位都不需要焊接，要焊接的话，刨平顶紧在焊接时不利于融液的深入，焊缝质量会很差，焊接的部位即使不开坡口也不会要求顶紧的。

顶紧与焊接是相互矛盾的，所以上面说顶紧部位再焊接都不准确，不过也有一种情况有可能出现顶紧焊接，就是顶紧的节点对其它自由度的约束不够，又没有其它部位提供约束，有可能在顶紧部位施焊来约束其它方向的自由度，这种焊缝是一种安装焊缝，也不可能满焊，更不可能用做主要受力焊缝。

4、钢结构设计时，挠度超出限值，会后什么后果？影响正常使用或外观的变形；影响正常使用或耐久性能的局部损坏（包括裂缝）；影响正常使用的振动；影响正常使用的其它特定状态。

5、聚氨酯复合板的作用是什么？聚氨酯复合板一般用于建筑物的墙屋面外层板，该板具有良好的保温、隔热、隔音效果，并且聚氨酯不助燃，符合消防安全。

上下板加聚氨酯的共同作用，具有很高的强度和刚度，下层板光滑平整，线条明朗，增加室内美观度、平整度。

安装方便，工期短，美观，是一种新型的建筑材料。

移步换景的视觉效果。

集立体感与优雅装饰效果于一体，墙面光泽度、色度、亮度随光线角度与位置不同产生鲜明的明暗条纹。

一、培训目的为确保钢结构厂房内工作人员的生命安全和身体健康，提高全员安全意识，预防事故发生，特举办本次钢结构厂房安全教育培训。

通过本次培训，使员工掌握钢结构厂房的安全操作规程、应急处理措施及事故预防知识，提高员工的安全素质，确保钢结构厂房安全生产。

二、培训对象1. 钢结构厂房全体员工2. 管理人员3. 相关部门负责人三、培训时间2022年X月X日四、培训地点钢结构厂房培训室五、培训内容一、钢结构厂房安全生产概述1. 钢结构厂房的特点2. 钢结构厂房安全生产的重要性3. 钢结构厂房安全生产的法律法规二、钢结构厂房安全操作规程1. 安全生产基础知识2. 钢结构厂房施工安全管理3. 钢结构厂房设备安全管理4. 钢结构厂房电气安全管理5. 钢结构厂房消防安全管理三、钢结构厂房应急处理措施1. 事故报警及救援2. 火灾应急处理3. 电力应急处理4. 机械事故应急处理5. 化学品泄漏应急处理四、事故预防及案例分析1. 常见事故类型及原因分析2. 事故预防措施3. 案例分析及启示六、培训方法1. 讲师授课：邀请安全生产专家进行授课，讲解钢结构厂房安全生产相关知识。

2. 视频教学：播放安全生产教育视频，增强员工对安全生产的认识。

3. 案例分析：通过分析典型事故案例，提高员工的安全意识。

4. 实操演练：组织员工进行应急演练，提高员工应对突发事件的能力。

七、培训考核1. 考核方式：书面考试、实操考核、提问解答2. 考核内容：安全生产知识、安全操作规程、应急处理措施3. 考核时间：培训结束后一周内八、培训总结1. 培训效果评估：对本次培训效果进行评估，总结经验教训。

2. 安全生产宣传教育：加强安全生产宣传教育，提高全员安全意识。

3. 安全生产管理：加强安全生产管理，确保钢结构厂房安全生产。

九、培训要求1. 参训人员应严格遵守培训纪律，认真听讲，做好笔记。

2. 参训人员应积极参与讨论和实操演练，提高自身安全素质。

3. 参训人员应将所学知识应用到实际工作中，确保安全生产。

钢结构识图基础知识培训讲义（图⽂并茂）钢结构识图培训讲义第⼀章识图基础⼀、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使⽤是不⼀定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所⽰⽅向看物体，⽆剖视符号时，⼀般习惯的看图⽅向是：侧视图在正视图的右侧时，表⽰是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表⽰是站在正视图中物体的左侧向右看；俯视图表⽰从上向下看到的正视图中的物体看图⽅向的正确⾄关重要，决定了装配⽅向的正确与否，由于详图绘制⼈员的个体差异，选择表达⽅式上会有所差异，需要在图⾯上相互印证，如有不⼀致处及时和制图⼈员沟通确认。

⼆、剖⾯符号和断⾯符号1.断⾯符号表⽰从符号处剖开看到的断⾯，不表⽰断⾯后⽅的其他东西；2.剖⾯符号表⽰从符号处剖开看到的断⾯及断⾯后⽅的其他东西；3.在钢构详图中，断⾯符号和剖⾯符号使⽤上有些随意，是因为功能上⽐较接近，着重表达的是看物体的⽅向。

看物的⽅向是从粗线朝⽂字的⽅向看。

粗线表⽰⼈的眼睛，⽂字表⽰看的朝向。

三、索引符号及节点符号1.不带剖视⽅向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，⽐如“详图-09”或“09”等。

有时也直接索引出来后直接放⼤，不⽤到节点符号，如下图：与剖(断)⾯符号类似，看物的⽅向是从粗线朝细线的⽅向看。

粗线表⽰⼈的眼睛，细线表⽰看的朝向。

四、对称符号五、焊缝符号*1. 焊缝基本符号（常⽤）：表⽰焊缝横截⾯形状的符号2. 辅助符号：表⽰焊缝表⾯形状特征的符号3.补充符号：补充说明焊缝的某些特征⽽采⽤的符号4.尾注：是对焊缝的要求进⾏备注，⼀般说明质量等级，适⽤范围、剖⼝⼯艺的具体编号等常⽤的坡⼝的形状和尺⼨可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡⼝节点表，可供参考：5.焊缝尺⼨的标注：说明：当⽆焊缝长度尺⼨是表⽰焊缝是通长连续的；当对接焊缝（含⾓对接组合焊缝）⽆有效深度的尺⼨标注时，表⽰全熔透。

钢结构基本原理知识点一、知识概述《钢结构基本原理》①基本定义：简单说，钢结构就是用钢材做成建筑结构的那些部分，像梁啊、柱啊这些，就跟我们搭积木似的，一块块钢材组合起来，能承受住上面的重量，构成房子或者其他建筑物的骨架。

②重要程度：在建筑学科里相当重要。

现在很多大高楼、大跨度的桥梁好多都用钢结构。

就好比人的骨头要是不强壮，那整个人就垮了，钢结构对建筑而言就是那强壮的骨头，没有它大楼就立不起来，桥也过不去车人。

③前置知识：你得先了解一些材料力学的知识，要是不知道材料受力的时候会怎么变形，钢材能承受多大的力这些，钢结构原理就不好理解。

还得有点工程力学基础，知道力怎么传，建筑物怎么平衡的。

我当初学的时候，先学这种基础知识的时候就挺难，感觉云里雾里，但是后来学钢结构就发现这些基础有用极了。

④应用价值：实际应用可太多了。

比如那些超高层的写字楼，用钢结构可以让建造速度更快，还能节省很多空间呢，因为钢结构可以做得比较纤细又很结实。

再比如大型的体育场，那个大屋顶往往是钢结构的，能覆盖很大的空间又不会塌下来。

二、知识体系①知识图谱：钢结构基本原理在建筑结构这个大范畴里属于骨架部分相关知识。

就像一个家族里关键的那几只顶梁柱的知识。

②关联知识：和混凝土结构知识有很大联系，很多时候建筑里既有钢结构的部分又有混凝土结构部分，它们之间怎么配合很重要。

还有结构力学知识，钢结构的受力分析离不开结构力学原理，就好像做菜离不开调料一样。

③重难点分析：- 掌握难度：有一定难度。

像钢结构的连接部分，螺栓连接、焊接不是那么简单就能全搞明白的。

钢材材料特性也复杂，不同型号的钢材性能不一样，就像不同的人力量大小不同一样。

- 关键点：我觉得理解钢材在不同受力状态下怎么工作是关键，且钢结构稳定理论也比较难，比如一根细长的钢柱怎么才能稳稳地立着，受到压力不那么容易弯掉之类的。

④考点分析：- 在考试中的重要性：超级重要。

无论是建筑专业的课程考试还是职业资格考试都会考到。

钢结构行业培训方案一、培训目标钢结构行业作为一项重要的建筑工程技术，需要具备一定的专业知识和技能。

本培训方案旨在提供全面的钢结构行业知识、加强相关技能的培养，以提高从业人员在钢结构行业中的综合素质和竞争力。

二、培训内容1. 钢结构行业概述1.1 钢结构行业的发展历程1.2 钢结构行业的重要性和应用领域1.3 钢结构行业的发展趋势2. 钢结构材料与构件2.1 常用的钢结构材料类型及其特点2.2 钢结构构件的分类和特点2.3 钢结构构件的制造工艺与质量控制3. 钢结构设计理论与方法3.1 钢结构的力学性能和设计准则3.2 钢结构的荷载与荷载组合3.3 钢结构的抗震设计原则与方法4. 钢结构施工工艺与安全4.1 钢结构施工工艺流程4.2 钢结构施工中的安全注意事项4.3 钢结构施工中的质量控制要点5. 钢结构工程项目管理5.1 钢结构工程项目管理的重要性5.2 钢结构工程项目管理的基本原则5.3 钢结构工程项目管理的关键环节6. 钢结构行业法规与标准6.1 钢结构行业相关法律法规概述6.2 钢结构行业标准的应用和解读6.3 钢结构行业质量验收标准与程序三、培训方法1. 理论讲授：通过教师讲解、PPT演示等形式，向学员介绍钢结构行业的相关知识和理论。

2. 实践操作：组织学员进行实际的钢结构设计、构件制作和施工过程模拟，提高他们的技能和操作能力。

3. 现场考察：安排学员参观具有代表性的钢结构工程项目，让他们直观了解钢结构行业的实际应用和施工现场。

四、培训评估1. 答辩评价：组织学员进行钢结构行业相关知识和技能的答辩，评估其学习效果和应用能力。

2. 实践操作评估：通过学员的实际操作表现和成果，评价其在实际场景中的应用能力和技术水平。

3. 综合评估：结合理论学习、实践操作和个人表现等多个方面，对学员进行综合评估。

五、培训时间安排本培训计划为期一个月，每周安排4天全日制培训，每天8个小时，共计128个小时。

六、培训师资本培训方案将聘请经验丰富、资深的钢结构行业专家和教师担任培训讲师，确保培训内容的专业性和实用性。
