《电子技术》课程设计报告-数字电子钟设计一、背景介绍数字电子钟是一个实时的计时器，它可以按照设定的时刻精确地表示时间。
它使用微处理器和时钟芯片来处理时间。
因此，它可以被视为一个微处理器系统，系统中含有存储器、计数器、报警功能等。
最新的电子时钟如石英钟使用特制石英晶片来制定时钟。
由于石英可以产生完美的电振动，因此可以更准确地检测时钟改变。
二、数字电子钟的设计原理1、时钟驱动电子时钟的操作需要一定的时间和精度，主要是依靠特殊的驱动器来实现的。
驱动器有石英、硅、力学和光学等多种。
其中石英芯片是电子时钟的核心部件并且最常用。
可以让电子时钟每秒产生32千分之一秒的精度。
2、晶振电路晶体振荡器电路是将电能转换成振荡信号和时钟信号的基础电路。
在电子时钟中，晶振电路可以将3.3V的DC电源转换成正弦波信号。
3、控制电路控制电路是接收电子时钟信号，并将其转换为可读取的数字信号的电路。
它通过检测当前的时钟值与它预设的标准值，来决定是否需要重新设定。
4、显示电路为了使时间显示准确，显示电路需要有一定的能力，它可以将控制电路经过变换后的数字转化为可视的数字或符号信号，比如LED。
我们首先使用PIC16F628A微控制器来控制数字电子钟，PIC16F628A是一款常用的单片机，在实现数字电子钟的最基本功能时天然的具有很多优势，即具有丰富的I/O口及高性能的CPU。
而在驱动这个数字电子时钟时，我们选择了普通的石英晶振，其工作电压为3.3V，频率为32.768kHz。
它的作用是将电源电压转换成正弦波信号，然后此信号可以被PIC单片机读取，从而实现全电子时钟功能。
在处理每秒钟走过的时间时，我们使用计数器根据晶振输入的时钟信号逐渐计数，而当计数器计数到一定值时，PIC单片机就知道一秒的时间已经过去，然后继续进行计算.最后，我们选用一个4位共阳极数码管来将这些数据转化为显示数字的动作，它从数据地址上读取数据，然后一次送到一位，就可以实时显示电子时钟的实时时间。
基于51的电⼦闹钟设计报告（附原理图、PCB图、程序）成都信息⼯程学院第五届嵌⼊式创新技术⼤赛基于MCS51的智能电⼦闹钟设计报告姓名学院班级实物图⽬录1.电⼦时钟的设计原理和⽅法 (1)1.1设计原理 (1)1.2 硬件电路的设计 (1)1.2.1 STC89C51RC简介 (1)1.2.2 键盘电路的设计 (2)1.2.3蜂鸣器驱动电路 (3)1.2.4 数码管驱动电路 (3)1.2.5 电源电路 (4)1.3软件部分的设计 (4)1.3.1主程序部分的设计 (4)1.3.2中断计时器及时间进位 (5)1.3.3 闹钟⼦函数 (7)1.3.4 按键扫描 (8)1.3.5 时钟闹钟设置 (9)1.3.6 显⽰数字函数 (10)1.3.7 显⽰界⾯函数 (10)1.3.8 闹钟记录及读取 (11)2.硬件调试 (13)附录A:电路原理图 (15)附录B:电路PCB图 (16)附录C:源程序 (17)1.电⼦时钟的设计原理和⽅法1.1设计原理系统框图1.2硬件电路的设计1.2.1 STC89C51RC简介STC89C52R CSTC89C51RC是⼀种带8K闪烁可编程可擦除只读存储器（FPETOM-FlashProgrammabalandErasableReadOnlyMemory ）的低电压、⾼性能CMOS8位微型处理器，即单⽚机芯⽚。
单⽚机的可擦除只读存储器可以反复擦除1000次，内部FLASH 擦写次数为100000次以上。
该芯⽚使⽤⾼密度⾮易失存储制造技术，与⼯业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU 和闪烁存储器集成在单个芯⽚中，使得STC89C51RC 成为了⼀种性价⽐极⾼的微型处理器芯⽚，在许多电路设计中都得到了应⽤。
STC89C51RC 单⽚机特点：⼯作电压：5.5V-3.4V ⼯作频率：0-40MHz ⽤户应⽤程序空间：8K ⽚上集成128*8RAMISP （在系统可编程）/IAP （在应⽤可编程），⽆需专⽤编程器/仿真器可通过串⼝（P3.0/P3.1）直接下载⽤户程序EEPROM 功能共3个16位定时器/计数器，其中定时0还可以当成2个8位定时器使⽤外部中断4路通⽤异步串⾏⼝（UART ），还可⽤定时器软件实现多个UART ⼯作温度范围：0-75℃引脚说明：VCC:供电电压 GND ：接地P0：P0是⼀个8位漏级开路双向I/O ⼝，低8位地址复⽤总线端⼝。
多功能电子数字钟设计数字钟在日常生活中最常见, 应用也最广泛。
本文主要就是设计一款数字钟, 以89C52单片机为核心, 配备液晶显示模块、时钟芯片、等功能模块。
数字钟采用24小时制方式显示时间, 定时信息以及年月日显示等功能。
文章的核心主要从硬件设计和软件编程两个大的方面。
硬件电路设计主要包括中央处理单元电路、时钟电路、人机接口电路、信号处理电路、执行电路等几部分组成。
软件用C语言来实现, 主要包括主程序、键盘扫描子程序、时间设置子程序等软件模块。
关键词单片机液晶显示器模块数字钟一硬件电路设计及描述；1.MCS-51单片机单片机是在一块硅片上集成了各种部件的微型计算机。
这些部件包括中央处理器CPU、数据存储器RAM、程序存储器ROM、定时器/计数器和多种I/O接口电路。
8051单片机的结构特点有以下几点: 8位CPU；片内振荡器及时钟电路； 32根I/O线；外部存储器ROM和RAM；寻址范围各64KB；两个16位的定时器/计数器； 5个中断源, 2个中断优先级；全双工串行口。
定时器/计数器8051内部有两个16位可编程定时器/计数器, 记为T0和T1。
16位是指他们都是由16个触发器构成, 故最大计数模值为2 -1。
可编程是指他们的工作方式由指令来设定, 或者当计数器来用, 或者当定时起来用, 并且计数（定时）的范围也可以由指令来设置。
这种控制功能是通过定时器方式控制寄存器TMOD来完成的。
在定时工作时, 时钟由单片机内部提供, 即系统时钟经过12分频后作为定时器的时钟。
技术工作时, 时钟脉冲由TO和T1输入。
中断系统8051的中断系统允许接受五个独立的中断源, 即两个外部中断申请, 两个定时器/计数器中断以及一个串行口中断。
外部中断申请通过INTO和INT1（即P3.2和P3.3）输入, 输入方式可以使电平触发（低电平有效）, 也可以使边沿触发（下降沿有效）。
2.8051的芯片引脚如图1-2所示VCC: 供电电压。
电子制作实训报告题目：数字电子钟班级：09电信姓名：苏欣欣指导教师：赵欣湖北轻工职业技术学院完成日期：2011年4月16日目录第一章概述 3第二章数字电子钟的电路原理 4 第三章电路调试与制作12第四章总结与体会12第五章附录13第一章概述数字钟是采用数字电路实现对.时,分,秒.数字显示的计时装置,广泛用于个人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,运运超过老式钟表, 钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。
诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。
因此，研究数字钟及扩大其应用，有着非常现实的意义。
虽然市场上已有现成的数字集成电路芯片出售，价格便宜，使用方便，这里所制作的数字电子可以随意设置时，分的输出，是数字电子中具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。
设计目的（1）加强对电子制作的认识，充分掌握和理解设计个部分的工作原理、设计过程、选择芯片器件、电路的焊接与调试等多项知识。
（2）把理论知识与实践相结合，充分发挥个人与团队协作能力，并在实践中锻炼。
（3）提高利用已学知识分析和解决问题的能力。
（4）提高实践动手能力。
第二章数字电子钟的电路原理数字电子钟的设计与制作主要包括：数码显示电路、计数器与校时电路、时基电路和闹铃报时电路四个部分。
1．数码显示电路译码和数码显示电路是将数字钟的计时状态直观清晰地反映出来。
显示器件选用FTTL-655SB双阴极显示屏组。
在计数电路输出信号的驱动下，显示出清晰的数字符号。
2．计数器电路LM8560是一种大规模时钟集成电路它与双阴极显示屏组可以制成数字钟钟控电路。
3．校时电路数字钟电路由于秒信号的精确性和稳定性不可能做到完全准确无误，时基电路的误差会累积；又因外部环境对电路的影响，设计产品会产生走时误差的现象。

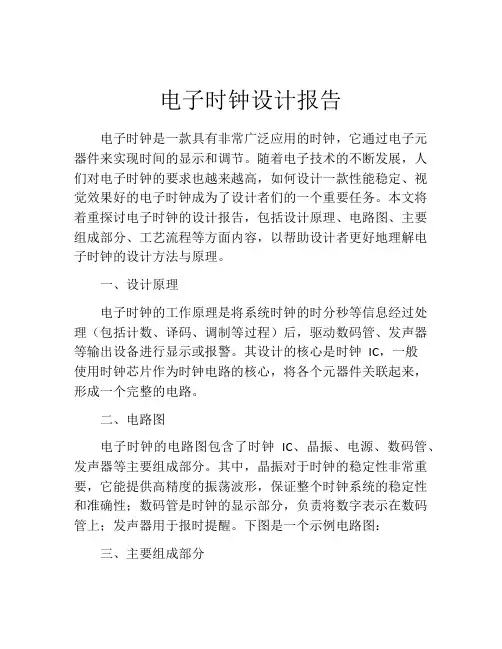

电子时钟设计报告电子时钟是一款具有非常广泛应用的时钟，它通过电子元器件来实现时间的显示和调节。
随着电子技术的不断发展，人们对电子时钟的要求也越来越高，如何设计一款性能稳定、视觉效果好的电子时钟成为了设计者们的一个重要任务。
本文将着重探讨电子时钟的设计报告，包括设计原理、电路图、主要组成部分、工艺流程等方面内容，以帮助设计者更好地理解电子时钟的设计方法与原理。
一、设计原理电子时钟的工作原理是将系统时钟的时分秒等信息经过处理（包括计数、译码、调制等过程）后，驱动数码管、发声器等输出设备进行显示或报警。
其设计的核心是时钟IC，一般使用时钟芯片作为时钟电路的核心，将各个元器件关联起来，形成一个完整的电路。
二、电路图电子时钟的电路图包含了时钟IC、晶振、电源、数码管、发声器等主要组成部分。
其中，晶振对于时钟的稳定性非常重要，它能提供高精度的振荡波形，保证整个时钟系统的稳定性和准确性；数码管是时钟的显示部分，负责将数字表示在数码管上；发声器用于报时提醒。
下图是一个示例电路图：三、主要组成部分1、时钟IC：它是电子时钟的核心部分，负责处理和计数时间信号，然后把时间信号转换成对应的数字信号，驱动数码管。
2、晶振：它提供了高精度的振荡波形，保证整个时钟系统的稳定性和准确性。
3、电源：它负责为整个时钟系统提供电能，是整个电路的动力来源。
4、数码管：它是时钟的显示部分，负责将时间数字显示在数码管上，提供时分秒等不同的显示格式。
5、发声器：它用于报时提醒，将报时信号转换成声音输出。
四、工艺流程电子时钟的工艺流程包含了设计、PCB 布局、元器件采购、组装及测试等环节。
其中，设计和PCB 布局是电子时钟工艺流程的核心环节。
1、设计：根据用户需求，确定电子时钟的功能和使用场景，然后选择适合的电路图，搭建电路图，并进行仿真调试。
这一阶段要尽可能地避免因为电路选择不当、元器件不匹配等问题导致的功能失效或提前故障。
2、PCB 布局：将电子时钟的各个元器件布置在PCB 上，合理布局，缩短信号通路，提高性能稳定性。
.《数字电子技术》课程设计报告设计题目: 数字钟班级学号：1407080701221 1407080701216 1407080701218学生：志强企海清指导教师：周玲时间：2016.6.15-2016.6.16《数字电子技术》课程设计一、设计题目：数字钟的设计一、设计任务与要求：1.时钟显示功能，能够以十进制显示“时”、“分”、“秒”。
其中时为24进制，分秒为60进制。
2. 其他功能扩展：（1）设计一个电路实现时分秒校准功能。
（2）闹钟功能，可按设定的时间闹时。
（3）设计一个电路实现整点报时功能等。
在59分51秒、53秒、55秒、57秒输出750Hz 音频信号，在59分59秒时输出1000Hz信号，音频持续1s，在1000Hz荧屏结束时刻为整点。
二、设计方案：数字电子钟由石英晶体振荡器、分频器、计数器、译码器显示器和校时电路组成。
振荡器产生稳定的高频脉冲信号,作为数字钟的时间基准,然后经过分频器输出标准秒脉冲。
秒计数器满60后向分计数器进位,分计数器满60后向小时计数器进位,小时计数器按照“24翻1”规律计数。
计数器的输出分别经译码器送显示器显示。
计时出现误差时,可以用校时电路校时、校分。
三、芯片选定及各单元功能电路说明：实验器材及主要器件（1）CC4511 6片（2）74LS90 5片（3）74LS92 2片（4）74LS191 1片（5）74LS00 5片（6）74LS04 3片（7）74LS74 1片（8）74LS2O 2片（9）555集成芯片1片（10）共阴七段显示器6片（11）电阻、电容、导线等若干①振荡器石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整。
它还具有压电效应，在晶体某一方向加一电场，则在与此垂直的方向产生机械振动，有了机械振动，就会在相应的垂直面上产生电场，从而机械振动和电场互为因果，这种循环过程一直持续到晶体的机械强度限止时，才达到最后稳定。
这用压电谐振的频率即为晶体振荡器的固有频率。
EDA数字钟实验报告EDA实验EDA实验数字钟一．实验任务用FPGA器件和EDA技术的设计已知条件:XXX软件XXX实验开发装臵基本功能:1.以数字形式显示时，分，秒的时间；2.小时计数器为24进制；3.分，秒计数器为60进制；多功能数字电子钟设计：输入变量：时钟CPS，直接清零RD；输出变量：小时H[7..4]、H[3..0]为8421BCD码输出，其时钟为CLK；分计时M[7..4]、M[3..0]为8421BCD 码输出，其时钟为CPM;秒计时S[7..4]、S[3..0]为8421BCD码输出，其时钟为CLK;RD为清零信号等。
二.仿真与波形1.60进制原理图如下;其仿真波形如下：2.24进制原理图如下：其仿真波形如下：3.数字钟的整个电路图如下：逻辑电路说明：由电路分析得知，多功能数字电子钟最基本的计时电路在CLK（秒）时钟作用下，电路输出变量为H[7..0]，M[7..0]及S[7..0]，按8421BCD码正常走时，电路为异步时序逻辑电路4.数字电子钟的仿真波形如下:仿真波形分析及结论：由仿真波形分析得知在CLK（秒）时钟作用下，电路正常走时。
分析过程完全符合多功能数字电子钟最基本的计时功能，逻辑电路设计正确。
三.感想：这次的课程设计的内容是《EDA多功能数字钟》，这次课程设计验我花了两个上午的时间。
虽然我是顺利的完成了任务，但是在实验中我还是发现了自己存在的一些问题。
在课程设计中我经常做完上一步就忘记了下一步该怎么做，总是一边看老师的课件一边做，这样一来浪费了不少时间，这是由于我对软件的操作不熟练的缘故，因此我觉得我应该在今后的日子里多练习一下这个MA_+PLUS软件，做到在以后的学习及工作中能利用这个软件快速的正确的完成任务。
在实验中我还经常出现掉步骤的现象，比如经常忘记“指向当前文件”，从而导致得到的结果是错误的甚至根本就得不到结果，这全都是因为粗心大意造成的。
在今后的日子里我会努力的去改掉这个毛病，从而高质量的完成老师交给我的各项任务!。
数字电子技术课程设计报告题目：数字钟的设计与制作时间：09-10学年第二学期18-19周院校：武汉纺织大学班级：测控081组员：夏亦冰李艳飞田传雪吴哲伦数字电子技术课程设计报告一．设计目的数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
因此，我们此次设计与制做数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法.二．实现功能1．要求内容1）时以24为周期2）分和秒以60为周期3）能显示时、分、秒4）具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间2. 发挥内容1）星期的显示2）计时过程具有报时功能三．元器件1．洞洞板2块2．0.47uF电容1个3．100nF电容1个4．共阴八段数码管7个5．网络线10米6．CD4511集成块7块7．CD4060集成块1块8．74HC390集成块4块9．74HC51集成块1块10．74HC00集成块4块11．74HC30集成块1块12．10MΩ电阻5个13．74HC00集成块4块14．L7805三端稳压管1个15．30pF瓷片电容2个16．9V电池1块17．单刀双掷开关2个18．单刀单置开关1个19．74HC10集成块1块各个芯片引脚图1．CD74HC3902．L7805稳压管3．CD4060 4．CD4511 5．74HC10 6．74HC307．74HC518．74HC00四、原理框图1．数字钟的构成数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。
由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ 时间信号必须做到准确稳定。
目录一、概述 (1)数字钟简介设计目的设计要求二、主要实验器材 (2)三、设计原理及方框图 (3)四、各部分的电路及实现 (5)振荡器电路计数器的设计六十进制电路整点报时电路校时电路五、总体电路图设计 (10)六、安装与调试 (12)七、收获与体会 (12)一、概述1.1数字钟简介20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
数字钟已成为人们日常生活中：必不可少的必需品，广泛用于个人家庭以及车站、码头、剧场、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、集成电路有体积小、功耗小、功能多、携带方便等优点，，因此在许多电子设备中被广泛使用。
电子钟是人们日常生活中常用的计时工具，而数字式电子钟又有其体积小、重量轻、走时准确、结构简单、耗电量少等优点而在生活中被广泛应用，因此本次设计就用数字集成电路和一些简单的逻辑门电路来设计一个数字式电子钟，使其完成时间及星期的显示功能。
多功能数字钟采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。
具有时间显示、走时准确、显示直观、精度、稳定等优点。
电路装置十分小巧,安装使用也方便。
同时在日期中，它以其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱设计目的（1）.让学生掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；（2）. 进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力；（3）. 提高电路布局﹑布线及检查和排除故障的能力；（4）.培养书写综合实验报告的能力设计要求（1）设计一个有“时”、“分”、“秒”（12小时59分59秒）显示，且有校时功能的电子钟。
EDA设计（II）实验报告-数字电子钟实验报告：数字电子钟一、实验目的本实验旨在通过使用EDA设计软件，设计并实现一个具有时、分、秒功能的数字电子钟。
通过学习使用EDA工具，掌握数字电路设计的基本步骤和技巧，培养实践能力和创新思维。
二、实验原理数字电子钟是一种以数字形式显示时间的装置，它利用了时、分、秒的计时原理。
核心部分包括一个时钟发生器，用于产生标准时间信号，以及一个计数器，用于对时间进行计数并显示。
此外，还需要一些控制逻辑来控制时、分、秒的进位和显示。
三、实验步骤1.设计准备：在开始设计之前，首先明确设计要求和功能。
考虑到实验的复杂性和可实现性，我们采用最简单的电路结构，即基于计数器和译码器的数字电子钟。
2.绘制电路图：使用EDA设计软件（如Quartus II）绘制电路图。
首先创建新项目，然后添加必要的元件（如74LS192计数器、74LS248译码器等），并根据设计要求连接元件。
3.编写程序：使用硬件描述语言（如VHDL或Verilog）编写计数器和译码器的程序。
确保程序能够实现所需的功能，并进行仿真测试。
4.编译和下载：将程序编译成可下载的配置文件，然后下载到FPGA开发板上。
5.硬件测试：连接开发板到PC，启动程序，观察数字电子钟的显示情况。
检查时间是否准确，各部分功能是否正常。
6.性能评估：对数字电子钟的性能进行评估，包括计时精度、稳定性等指标。
根据评估结果对设计进行优化。
四、实验结果与分析1.设计结果：经过上述步骤，我们成功地设计并实现了一个基于FPGA的数字电子钟。
通过EDA软件和硬件描述语言，我们实现了计数器和译码器的功能，并完成了程序的编写和下载。
2.性能分析：经过测试，我们的数字电子钟具有较高的计时精度和稳定性。
时间显示准确，各部分功能正常。
这表明我们的设计是成功的。
3.优化方向：虽然我们的数字电子钟已经具有较好的性能，但仍有一些方面可以优化。
例如，可以考虑添加更多的功能，如闹钟、温度显示等；也可以进一步优化电路结构，降低成本和提高性能。
[电子系统设计]总结报告题目：多功能数字钟专业：电子信息科学与技术班级：2010级2班姓名：XXX指导教师：评分：2012年11月19日目录1项目计划 (1)1.1方案可行性 (1)1.1.1市场可行性分析 (1)1.1.2技术分析 (1)1.1.3法律分析 (1)1.2项目执行计划 (2)1.2.1工程进度图 (2)1.2.2工程进度表 (2)1.2.3工程预算 (2)2设计说明 (3)2.1基本设计思想 (3)2.2设计原理 (4)2.3系统结构框图 (4)2.4原理图 (5)2.5各单元模块设计原理 (5)2.5.1单片机最小系统 (5)2.5.2数码显示模块 (6)2.5.3闹铃模块 (7)2.5.4接口和外部控制模块 (8)2.5.5时钟模块 (8)2.6各单元模块设计流程及部分程序代码 (9)2.6.1各单元模块设计流程图 (9)2.6.2部分程序代码 (11)2.7时钟的操作流程 (11)3调试说明 (12)3.1生产工艺 (12)3.2调试准备工作 (12)3.3调试方法及步骤 (12)3.4调试数据 (13)3.4.1未安装芯片时的点参数 (13)3.4.2安装芯片后的点参数 (13)3.5调试结果 (14)3.6注意事项 (14)3.7可能遇到的问题及解决方案 (14)4总结 (15)5附录 (15)1项目计划1.1方案可行性1.1.1市场可行性分析多功能数字钟是一种利用数字电路来显示秒、分、时的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用，随着多功能数字钟在公共场合的应用和多功能数字钟数量的增多，多功能数字钟的功能和准确度更被人们所重视。
本多功能数字钟属于多功能数字钟，具有功能多，成本低的特点，制作一个多功能数字钟所需材料成本约为17元，人工成本约6元，而一个多功能数字钟市场价约为60，每个多功能数字钟可净收入约37元，现在市场上数字钟的需求量大，生产商寥寥无几。
电子技术课程设计报告设计题目：数字电子时钟班级：学生姓名：学号：指导老师：完成时间：一.设计题目：数字电子时钟二.设计目的：1.熟悉集成电路的引脚安排和各芯片的逻辑功能及使用方法;2.了解数字电子钟的组成及工作原理 ;3.熟悉数字电子钟的设计与制作;三、设计任务及要求用常用的数字芯片设计一个数字电子钟,具体要求如下：1、以24小时为一个计时周期；2、具有“时”、“分”、“秒”数字显示；3、数码管显示电路；4、具有校时功能；5、整点前10秒,数字钟会自动报时,以示提醒；6、用PROTEUS画出电路原理图并仿真验证；四、设计步骤：电路图可分解为：1.脉冲产生电路；2.计时电路；3.显示电路；4校时电路；5整点报时电路;1.脉冲电路是由一个555定时器构成的一秒脉冲,即频率为1HZ；电路图如下：2.计时电路即是计数电路,通过计数器集成芯片如：74LS192 、74LS161、74LS163等完成对秒脉冲的计数,考虑到计数的进制,本设计采用的是74LS192;秒钟个位计到9进10时,秒钟个位回0,秒钟十位进1,秒钟计到59,进60时,秒钟回00,分钟进1；分钟个位计到9进10时,分钟个位回0,分钟十位进1,分钟计到59,进60时,分钟回00,时钟进1；时钟个位记到9进10时,时钟个位回0,时钟十位进1,当时钟计数到23进24时,时钟回00.电路图如下：3.显示电路是完成各个计数器的计数结果的显示,由显示译码器和数码管组成,译码器选用的是4511七段显示译码器,LED数码管选用的是共阴极七段数码管,数码管要加限流电阻,本设计采用的是400欧姆的电阻;电路图如下：4.校时电路通过RS触发器及与非门和与门对时和分进行校准,电路图如下：5.整点报时电路即在时间出现整点的前几秒,数值时钟会自动提醒,本设计采用连续蜂鸣声；根据要求,电路应在整点前10秒开始整点报时,也就是每个小时的59分50秒开始报时,元器件有两个三输入一输出的与门,一个两输入一输出的与门,发生器件选择蜂鸣器;具体电路图如下：六.设计用到的元器件有：与非门74LS00,与门74LS08,74LS11,7段共阴极数码管,计数器芯片74LS192,555定时器,4511译码器,电阻,电容,二极管在电路开始工作时,对计数电路进行清零时会使用到,单刀双掷开关;设计电路图如报告夹纸;七.仿真测试：1.电路计时仿真电路开始计数时：计数从1秒到10秒的进位,从59秒到一分钟的进位,从1分到10分的进位,从59分到一小时的进位,从1小时到10小时的进位,从23小时到24小时的进位,然后重新开始由此循环,便完成了24小时循环计时功能,仿真结果如下：1. 7.2.8.3. 9.4. 10.5. 11.6. 12.13.2.电路报时仿真由电路图可知,U18：A和U18：B的6个输入引脚都为高电平时,蜂鸣器才会通电并发声,当计数器计数到59分50秒是,要求开始报时,而59分59秒时,还在报时,也就是说只需要检测分钟数和秒计数的十位,5的BCD码是4和1,9的BCD码是8和1,一共需要6个测端口,也就是上述的6个输入端口,开始报时时,报时电路状态如图：3.校时电路仿真正常计时校时U15：D和u15:C是一个选通电路,12角接的是秒的进位信号,9角接的是秒的脉冲信号,当SW1接到下引脚时,U15：D接通,u15:C关闭,进位信号通过,计数器的分技术正常计时；当SW1接到上引脚时,U15：D关闭,u15:C接通,校时的秒脉冲通过,便实现了分钟校时,时钟的校时与分钟校时大致相同;八.心得体会以及故障解决设计过程中遇到了一个问题,就是在校时电路开始工作时,校时的选择电路会给分钟和时钟的个位一个进位信号,也就是仿真开始时电路的分钟和时钟个位会有一个1;为了解决这个问题,我采用的是在电路开始工作时,同时给分钟和时钟的个位一个高电平的清零信号来解决,由于时钟的个位和十位的清零端是连在一起的,再加上分钟的个位,在校时小时的时候且当小时跳完24小时时,会给分钟的个位一个清零信号,这时在电路中加一个单向导通的二极管变解决了,具体加在那儿,请参考电路图;在设计过称中,我们也许遇到的问题不止一个两个,而我们要做的是通过努力去解决它；首先我们要具备丰富的基础知识,这是要在学习和实际生活中积累而成的；其次,我们还有身边的朋友同学老师可以请教,俗话说：三人行,必有我师；最后,我们还有网络,当今是个信息时代,网络承载信息的传递,而且信息量非常大,所以我们也可以适当的利用网络资源;通过这次对数字钟的设计与制作,让我了解了设计电路的步骤,也让我了解了关于数字钟的原理与设计理念,要设计一个电路总要先用仿真,仿真成功之后才实际接线;但是仿真是在一个比较好的状态下工作,而电路在实际工作中需要考虑到一些驱动和限流电阻等等,因为,再实际接线中有着各种各样的条件制约和干扰;而且,在仿真中无法成功的电路接法,在实际中因为芯片本身的特性而能够成功;所以,在设计时应考虑两者的差异,从中找出最适合的设计方法;这次学习让我对各种电路都有了大概的了解,所以说,坐而言不如立而行,对于这些电路还是应该自己动手实际操作才会有深刻理解,才能在实际生活和工作中应用起来;。
数字电子钟实验报告数字电子钟实验报告武汉职业技术学院实验报告科目＿＿《电子技术基础》＿＿＿＿＿＿＿＿实验名称＿＿数字电子钟实训课程设计＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿应用09301＿班＿＿4＿实验本人四组本人成绩：作本人＿魏鹏＿同作本人＿＿＿＿＿＿＿本人日期＿201*＿年＿5＿月＿26＿日本人指导老师：实训目的：1 运用所学数字电路的基础知识和基础知识的巩固及加强对电路图的分析及理解能力2 培养定的自学独立分析问题和解决今后工作中的实际问题的基对本能力3 培养实践动手能力，掌握简单数字系统的设计和制作方法二实训内容：依据简单数字系统设计和制作数字电子钟三实训要求：1 充分理解电路原理图2 电路板的识别及参数选择3 注意制作过程中的安全重制事项4四元器件选择：五原理框图及成品图：六实训步骤：1 实训准备。
学习数字电子钟的原理图及设计原理了解所需元器件及其参数和数字电子钟的调试方法。
2 实训操作。
发放电路板及元器件，发放电子电路半导体器件以焊完个发个的原则，以防大家的错焊漏焊。
3 选择和测试元器件，用“万用表”测试元器件质量的坏。
4 装配元件。
把元器件按接线图正确地焊接在印制电路板上。
5 调试产品的技术指标。
按电路原理测试方法各点的工作电压，以判断其工作是否正常。
6 若组装出的产品有损坏，依据努力学习知识独立思考找出问题的根源，并排除产品设计的故障。
7 对成品的进步检测，饱满度检测内容包括焊点的饱满度光泽度及产品的可操作性等。
七实训感想：通过这次该次对数字钟的设计与制作，让我们了解了数字钟的原理和设计理念。
要制作个电子产品定要严格按照电路苛刻原理图设计，而且最后的成品维日尼察区与想象的完全样，因为在实际焊接中展现出各种各样的症结问题，所以要细心焊接这样做出来的成品才比较美观。
设计过程中，在次又次的失败面前，我们没有退缩，而是勇敢的去纵然，积极的去解决，充分运用所学知识和他人善用的鼓励，最终取得了成功。
目录一、引言 (2)二、方案论证选择 (3)2.1设计要求 (3)1.基本要求 (3)2.发挥部分 (3)2.2系统框图 (3)分钟+调整 (3)秒钟 (3)时钟+调整 (3)秒表 (3)闹钟功能 (3)定时报闹 (3)万年历功能 (3)三、电路仿真与设计 (4)3.1核心芯片及芯片管脚图 (4)3.2时、分计数电路模块设计 (4)3.3切换电路模块设计 (5)3.4调整电路模块设计 (6)（1）方案一：利用74125的三态。
(6)（2）方案二：利用74162的置数端（LOAD），置数调整。
(7)3.5整点报时电路模块设计 (8)3.6秒表电路模块设计 (9)3.6定时报闹电路模块设计 (11)3.7万年历电路模块设计 (12)四、遇到的问题.......................................................................... 错误！未定义书签。
五、心得体会.............................................................................. 错误！未定义书签。
一、引言电子钟亦称数显钟（数字显示钟），是一种用数字电路技术实现时、分、秒计时的装置，与机械时钟相比，直观性为其主要显著特点，且因非机械驱动，具有更长的使用寿命，相较石英钟的石英机芯驱动，更具准确性。
电子钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及车站、码头、剧院、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大地方便。
相对于其他时钟类型，它的特点可归结为“两强一弱”：比机械钟强在观时显著，比石英钟强在走时准确，但是它的弱点为显时较为单调。
数字钟的核心即数字电子技术课程中有关时序逻辑电路、组合逻辑电路的内容。
这些也是我们学电子的学生应该掌握的最基本知识。
通过这次试验，不仅可以加深我对数字电子技术课程的理解，也可以提高自己的动手能力以及实际问题中解决问题的能力，培养对数字电子技术的兴趣。
电子技术课程设计报告设计题目：数字电子时钟
班级：
学生姓名：
学号：
指导老师：
完成时间：
一.设计题目：数字电子时钟
二.设计目的：
1.熟悉集成电路的引脚安排和各芯片的逻辑功能及使用方法。
2.了解数字电子钟的组成及工作原理。
3.熟悉数字电子钟的设计与制作。
三、设计任务及要求
用常用的数字芯片设计一个数字电子钟，具体要求如下：
1、以24小时为一个计时周期；
2、?具有“时”、“分”、“秒”数字显示；
3、?数码管显示电路；
4、具有校时功能；
5、整点前10秒，数字钟会自动报时，以示提醒；
6、?用PROTEUS画出电路原理图并仿真验证；
四、设计步骤：
电路图可分解为：1.脉冲产生电路；2.计时电路；3.显示电路；4校时
电路；5整点报时电路。
1.脉冲电路是由一个555定时器构成的一秒脉冲，即频率为1HZ；电路图如下：
2.计时电路即是计数电路，通过计数器集成芯片如：74LS192 、74LS161、74LS163等完成对秒脉冲的计数，考虑到计数的进制，本设计采用的是74LS192。
秒钟个位计到9进10时，秒钟个位回0，秒钟十位进1，秒钟计到59，进60时，秒钟回00，分钟进1；分钟个位计到9进10时，分钟个位回0，分钟十位进1，分钟计到59，进60时，分钟回00，时钟进1；
时钟个位记到9进10时，时钟个位回0，时钟十位进1，当时钟计数到23进24时，时钟回00.电路图如下：
3.显示电路是完成各个计数器的计数结果的显示，由显示译码器和数码管组成，译码器选用的是4511（七段显示译码器），LED数码管选用的是共阴极七段数码管，数码管要加限流电阻,本设计采用的是400欧姆的电阻。
电路图如下：
4.校时电路通过RS触发器及与非门和与门对时和分进行校准，电路图如下：
5.整点报时电路即在时间出现整点的前几秒，数值时钟会自动提醒，本设计采用连续蜂鸣声；
根据要求，电路应在整点前10秒开始整点报时，也就是每个小时的59分50秒
开始报时，元器件有两个三输入一输出的与门，一个两输入一输出的与门，发生器件选择蜂鸣器。
具体电路图如下：
六.设计用到的元器件有：与非门(74LS00)，与门(74LS08，74LS11)，7段共阴极数码管，计数器芯片74LS192，555定时器，4511译码器，电阻，电容，二极管（在电路开始工作时，对计数电路进行清零时会使用到），单刀双掷开关。
设计电路图如报告夹纸。
七.仿真测试：
1.电路计时仿真
电路开始计数时：
计数从1秒到10秒的进位，从59秒到一分钟的进位，从1分到10分的进位，从59分到一小时的进位，从1小时到10小时的进位，从23小时到24小时的进位，然后重新开始由此循环，便完成了24小时循环计时功能，仿真结果如下：1. 7. 2.
8.
3. 9.
4. 10.
5. 11.
6. 12.
13.
2.电路报时仿真
由电路图可知，U18：A和U18：B的6个输入引脚都为高电平时，蜂鸣器才会通电
并发声，当计数器计数到59分50秒是，要求开始报时，而59分59秒时，还在报时，也就是说只需要检测分钟数和秒计数的十位，5的BCD码是4和1,9的BCD 码是8和1，一共需要6个测端口，也就是上述的6个输入端口，开始报时时，报时电路状态如图：
3.校时电路仿真
正常计时校时U15：D和u15:C是一个选通电路，12角接的是秒的进位信号，9角接的是秒的脉冲信号，当SW1接到下引脚时，U15：D接通，u15:C关闭，进位信号通过，计数器的分技术正常计时；当SW1接到上引脚时，U15：D关闭，u15:C接通，校时的秒脉冲通过，便实现了分钟校时，时钟的校时与分钟校时大致相同。
八.心得体会以及故障解决
设计过程中遇到了一个问题，就是在校时电路开始工作时，校时的选择电路会给分钟和时钟的个位一个进位信号，也就是仿真开始时电路的分钟和时钟个位会有一个1。
为了解决这个问题，我采用的是在电路开始工作时，同时给分钟和时钟的个位一个高电平的清零信号来解决，由于时钟的个位和十位的清零端是连在一起的，再加上分钟的个位，在校时小时的时候且当小时跳完24小时时，会给分钟的个位一个清零信号，这时在电路中加一个单向导通的二极管变解决了，具体加在那儿，请参考电路图。
在设计过称中，我们也许遇到的问题不止一个两个，而我们要做的是通过努力去解决它；首先我们要具备丰富的基础知识，这是要在学习和实际生活中积累而成的；其次，我们还有身边的朋友同学老师可以请教，俗话说：三人行，必有我师；最后，我们还有网络，当今是个信息时代，网络承载信息的传递，而且信息量非常大，所以我们也可以适当的利用网络资源。
通过这次对数字钟的设计与制作，让我了解了设计电路的步骤，也让我了解了关于数字钟的原理与设计理念，要设计一个电路总要先用仿真，仿真成功之后才实际接线。
但是仿真是在一个比较好的状态下工作，而电路在实际工作中需要考虑到一些驱动和限流电阻等等，因为，再实际接线中有着各种各样的条件制约和干扰。
而且，在仿真中无法成功的电路接法，在实际中因为芯片本身的特性而能够成功。
所以，在设计时应考虑两者的差异，从中找出最适合的设计方法。
?这次学习让我对各种电路都有了大概的了解，所以说，坐而言不如立而行，对于这些电路还是应该自己动手实际操作才会有深刻理解，才能在实际生活和工作中应用起来。
