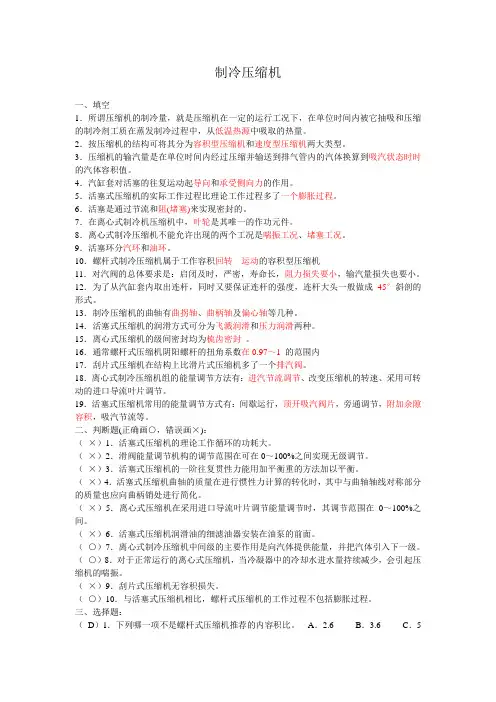

制冷压缩机
一、填空
1．所谓压缩机的制冷量，就是压缩机在一定的运行工况下，在单位时间内被它抽吸和压缩的制冷剂工质在蒸发制冷过程中，从低温热源中吸取的热量。
2．按压缩机的结构可将其分为容积型压缩机和速度型压缩机两大类型。
3．压缩机的输汽量是在单位时间内经过压缩并输送到排气管内的汽体换算到吸汽状态时时的汽体容积值。
4．汽缸套对活塞的往复运动起导向和承受侧向力的作用。
5．活塞式压缩机的实际工作过程比理论工作过程多了一个膨胀过程。
6．活塞是通过节流和阻(堵塞)来实现密封的。
7．在离心式制冷机压缩机中，叶轮是其唯一的作功元件。
8．离心式制冷压缩机不能允许出现的两个工况是喘振工况、堵塞工况。
9．活塞环分汽环和油环。
10．螺杆式制冷压缩机属于工作容积回转 运动的容积型压缩机
11．对汽阀的总体要求是：启闭及时，严密，寿命长，阻力损失要小，输汽量损失也要小。
12．为了从汽缸套内取出连杆，同时又要保证连杆的强度，连杆大头一般做成 45°斜剖的形式。
13．制冷压缩机的曲轴有曲拐轴、曲柄轴及偏心轴等几种。
14．活塞式压缩机的润滑方式可分为飞溅润滑和压力润滑两种。
15．离心式压缩机的级间密封均为梳齿密封 。
16．通常螺杆式压缩机阴阳螺杆的扭角系数在0.97～1 的范围内
17．刮片式压缩机在结构上比滑片式压缩机多了一个排汽阀。
18．离心式制冷压缩机组的能量调节方法有：进汽节流调节、改变压缩机的转速、采用可转动的进口导流叶片调节。
19．活塞式压缩机常用的能量调节方式有：间歇运行，顶开吸汽阀片，旁通调节，附加余隙容积，吸汽节流等。
二、判断题(正确画○，错误画×)：
（ ×）1．活塞式压缩机的理论工作循环的功耗大。
（ ×）2．滑阀能量调节机构的调节范围在可在0～100%之间实现无级调节。
（ ×）3．活塞式压缩机的一阶往复贯性力能用加平衡重的方法加以平衡。

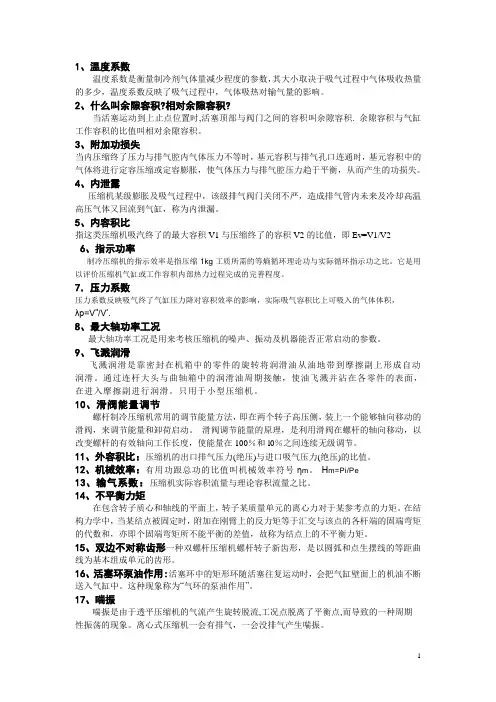

1 1、温度系数
温度系数是衡量制冷剂气体量减少程度的参数，其大小取决于吸气过程中气体吸收热量的多少，温度系数反映了吸气过程中，气体吸热对输气量的影响。
2、什么叫余隙容积?相对余隙容积?
当活塞运动到上止点位置时,活塞顶部与阀门之间的容积叫余隙容积. 余隙容积与气缸工作容积的比值叫相对余隙容积。
3、附加功损失
当内压缩终了压力与排气腔内气体压力不等时，基元容积与排气孔口连通时，基元容积中的气体将进行定容压缩或定容膨胀，使气体压力与排气腔压力趋于平衡，从而产生的功损失。
4、内泄露
压缩机某级膨胀及吸气过程中，该级排气阀门关闭不严，造成排气管内未来及冷却高温高压气体又回流到气缸，称为内泄漏。
5、内容积比
指这类压缩机吸汽终了的最大容积V1与压缩终了的容积V2的比值，即Ev=V1/V2
6、指示功率
制冷压缩机的指示效率是指压缩1kg工质所需的等熵循环理论功与实际循环指示功之比。它是用以评价压缩机气缸或工作容积内部热力过程完成的完善程度。
7．压力系数
压力系数反映吸气终了气缸压力降对容积效率的影响，实际吸气容积比上可吸入的气体体积，
λp=V”/V’.
8、最大轴功率工况
最大轴功率工况是用来考核压缩机的噪声、振动及机器能否正常启动的参数。
9、飞溅润滑
飞溅润滑是靠密封在机箱中的零件的旋转将润滑油从油地带到摩擦副上形成自动润滑。通过连杆大头与曲轴箱中的润滑油周期接触，使油飞溅并沾在各零件的表面，在进入摩擦副进行润滑。只用于小型压缩机。
10、滑阀能量调节
螺杆制冷压缩机常用的调节能量方法，即在两个转子高压侧，装上一个能够轴向移动的滑阀，来调节能量和卸荷启动。 滑阀调节能量的原理，是利用滑阀在螺杆的轴向移动，以改变螺杆的有效轴向工作长度，使能量在100％和l0％之间连续无级调节。
11、外容积比：压缩机的出口排气压力(绝压)与进口吸气压力(绝压)的比值。
12、机械效率：有用功跟总功的比值叫机械效率符号ηm。 Ηm=Pi/Pe
教案
第 1 页 共 7 页 2011/2012学年度第 2 学期 汽车工程 系（部） 教师
科 目
课题 第 1 章 第 节 审阅签名
制冷空调装置操作安装与维修 制冷压缩机 审阅时间
授课时数 2 教学形式 一体化
授课时间 2-1 教学媒体 实物
授课班级 10制冷1 辅助教具 电教设备
教学目的 1、掌握活塞式压缩机的基本组成部分，各部分的名称及其作用；
2、了解活塞式压缩机的能量调解方式；
重 点 活塞式压缩机的基本组成部分，各部分的名称及其作用
难 点 活塞式压缩机的基本组成部分，各部分的名称及其作用
教
学
设
计
及
说
明 一、复习上节课内容 10min
二、课程概述： 5 min
三、新课讲解与分析： 35 min
-活塞式压缩机的组成
四、堂练答疑 20 min
五、归纳小结及作业： 5 min
六、简介下节内容，引导学生预习 5 min
教
学
回
顾
教学环节 教学内容 师生活动 备注 教案
第 2 页 共 7 页 复习上节课内容
导入新课
讲述
一、复习上节课内容 10min
1、 离心泵的主要部件有哪些？各有什么作用？
2、 离心风机的主要部件有哪些？各有什么作用？
二、导入新课 5min
活塞式制冷压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。
三、 讲授新课--活塞式制冷压缩机的基本构造 35min
压缩机制冷原理
点击次数：2295 发布时间：2009-12-1 17:00:08
压缩机制冷原理
作者：admin
最简单的制冷由四大要件组成：①压缩机；②冷凝器；③节流阀；④蒸发器；
首先讲讲什么叫制冷。制冷两字只能说是技术上的术语，严格讲是错误的，世界上没有那国的科学家能制造出“冷”来。那到底什么是冷，先举例说明：在寒冬腊月，气温降到－5℃，我们说今天天气真冷，可东北人说不冷；在大伏天，气温在＋32℃时，我们会说不算热，但气温突然降到＋25℃，我们会说太冷了；这冷是随着人的常识来定的，在物理学中没有冷的定义。在工程中冷是跟着生产需要而定的。如老总问，冷库打冷了吗？你说打冷了，这个冷是指－18℃；老总问，水果库温度稳定吗？你说很稳定，这回答的含义是水果库温度稳定在±0℃了，这是我们这个行业对冷的定义。但是我们还是把这种利用机械设备把降温对象降到所需温度的方法叫制冷，这就是术语。什么叫制冷，比如我们将装有一公斤20℃冷水的水壶放到一块烧到500℃的铁板上，没有多久水就开了，如果不拿开水壶，不多久水就干了。大家和说钢板在对水加热，反过来也可以说水在对钢板降温。而且，降了多少度，都可计算出来，因为一公斤水从20℃升到100℃，它需要外界提供它80大卡热量，水从100℃到烧干，它需要外界提供539大卡热量，也就是说一公斤20℃冷水烧到干，要外界提供619大卡热量。如果按制冷的角度它从外界或钢板中提取了619大卡热量而变成了水蒸汽，使钢板降温了，这就是制冷，是利用水对钢板制冷。如果将水倒在钢板上，那就更直观了。
在上述的制冷过程中，如果钢板的大小一定，并排除外界空气的降温因素，那么钢板降了多少度，是可以精确计算出来的。在这里所述及到的‘热量’、‘温度’、‘大卡’、‘℃’等物理量，我想学过物理的人都能理解。初中物理就讲到，热量总是通过传导、对流、辐射，从温度高的物体转移到温度低的物体，绝不可能反过来进行。一个物体失去一些热量后，它的温度也会降低一些。我们的目的就是通过制冷系统，将商品中和空气中的热量向比商品温度更低的制冷剂传递，达到降低商品温度的目的。
