电能计量基本知识课件

RL
一、输入变换电路
（二）电压输入变换电路 1．电阻网络
采用电阻网络的最大优点 是线性好、成本低，缺点 是不能实现电气隔离。
一、输入变换电路
（二）电压输入变换电路 1．电阻网络
实用中，一般采用多级（如3级）分压，以便提高耐 压和方便补偿与调试。典型接线如图3-13所示。
一、输入变换电路
2．电压互感器
二、IC卡技术
• IC卡是集成电路卡（Intergrated Circuit Gar d）的简称。它将集成电路镶在塑料卡片上。
由被测量输入回路、测量等部分构成，进行有功 或无功电能计量的单元。
一、常用术语
4．费率时段控制单元 由费率计度器（含驱动电路）、时间开关及逻辑
电路等构成，进行费率时段电能测量和显示的单元。 5．峰、平、谷电量
电力系统日负荷曲线高峰时段电能量称峰电量， 低谷时段的电能量称谷电量，计量峰、谷时段以外的 电能量称平电量，三者之和为总电量。
一、单向脉冲式电能表 二、双向脉冲式电能表
一、单向脉冲式电能表
单向脉冲式电能表的光电转换器主要包括光电头和 光电转换电路两部分。
1．光电头
光电头由发光器件和光敏器件组成。 两种典型光电头的安装结构如图3-3所示。图3-3（a）
为穿透式光电头，图3-3（b）是反射式光电头。
一、单向脉冲式电能表
2．光电转换电路
采用互感器的最大优点是可实现一次侧和二次侧的电 气隔离，并可提高电能表的抗干扰能力，缺点是成本高。 其电路图如图3-14所示。
其数学表达式为u（t）＝KU uU（t）
二、乘法器电路
模拟乘法器是一种完成两个互不相关的模拟信号（如输 入电能表内连续变化的电压和电流）进行相乘作用的电子电 路，通常具有两个输入端和一个输出端，是一个三端网络， 如图3-15所示。理想的乘法器的输出特性方程式可表示为

电能计量设备安装与维护
设备安装
详细介绍电能计量设备的安装要求、 安装流程和安装过程中的注意事项。 强调设备安装对电能计量准确性和可 靠性的影响。
设备维护
阐述电能计量设备的日常维护、定期 校准和故障处理等方面的内容。强调 设备维护对保证电能计量准确性和设 备使用寿命的重要性。
04
电能计量管理中的问题与 对策
电能计量误差来源与处理
长时间使用或不当维护可能导 致设备老化或损坏，从而产生
误差。
01
设备老化或损坏
不正确的安装方式可能导致误差 的产生。
02
安装不规范
电能计量误差来源与处理
• 环境影响：温度、湿度等环境因素可能对设备造成影 响，导致误差。
电能计量误差来源与处理
01
02
03
定期检查与维护
对设备进行定期检查与维 护，确保设备处于良好状 态。
数据分析应用
利用数据分析结果优化能源管理，提高能源利用效率，降低能耗成 本。
数据共享与合作
实现电能计量数据的共享和交流，促进能源行业的合作与发展。
THANKS
替换法
用正常设备替换可能存在故障的设备，判断是否为故障设备。
电能计量设备故障诊断与处理
维修或更换
对故障设备进行维修或更 换，确保设备的正常运行 。
加强维护
加强设备的日常维护，减 少故障的发生。
建立档案
对设备故障进行记录改
未经授权的修改可能导致数据失真。
通过精确的电能计量，电力公司能够确保 对用户进行公平、准确的收费，避免因计 量误差导致的经济损失。
有效的电能计量管理有助于发现和防止窃 电行为，保护电力公司的合法权益。
准确的计量有助于提高电费回收率，确保 电力公司的经济利益。

《电能计量知识介绍》 PPT课件
电能计量是指对电能进行测量和记录的过程。电能计量的目的是了解和掌握 电能的使用情况，以及对电能的计费和能源管理进行有效监测和控制。
概述
什么是电能计量？
电能计量是对电能进行测量和记录的过程，用于监测和控制电能的使用情况。
为什么要进行电能计量？
电能计量可以帮助了解电能使用情况、进行计费和能源管理，以及促进节能减排和可持续发 展。
频率计和有功功率表的概 念和作用。
频率计用于测量电网频率，有功 功率表用于测量电路的有功功率。
电能计量方法
直流电能计量方法。
直流电能计量方法基于电流电 压测量和计算，可以实现对直 流电能的准确计量。
计量原理与公式。
电能计量的基本原理是根据电 流和电压的测量结果，通过电 能计量公式进行计算。
交流电能计量方法。
误差限和控制。
根据计量标准和要求，制定电能计量误差限值和控制方法，以确保计量的准确性和可靠性。
电能计量管理1电能计量管理的基本要 Nhomakorabea和内容。
电能计量管理要求建立完善的管理制度，包括计量设备管理、数据管理和安全管理等内容。
2
电能计量管理制度的建立和实施。
建立科学合理的电能计量管理制度，并进行有效的实施和监督，以确保计量管理的规范和有 效。
电能计量的作用和意义。
电能计量可以实现电能的监测和控制，提高能源利用效率，减少资源浪费，保护环境，促进 可持续发展。
电能计量器
电能计量器的分类和原理。
电能计量器分为电能表、频率计 和有功功率表等，原理基于电磁 感应和电流电压测量。
电能表的结构和工作原理。
电能表包括电能表头、计量芯片 和显示装置，通过电流电压测量 和计算实现对电能的计量。

❖ 1889年，匈牙利岗兹公司的，其电压铁芯就重达6kg，且无单独电流铁 芯感应式电能表；
❖ 1890年，出现了带电流铁芯的感应式电能表，反作用力矩靠交流电磁 铁产生，转动元件是一个铜环；
❖ 直到19世纪末，人们利用交流电磁铁代替直流电磁铁，铝盘代替铜制 的转盘，表的计数机构几经改进，生产了单相和三相的感应式交流电 能表；
整理ppt
1

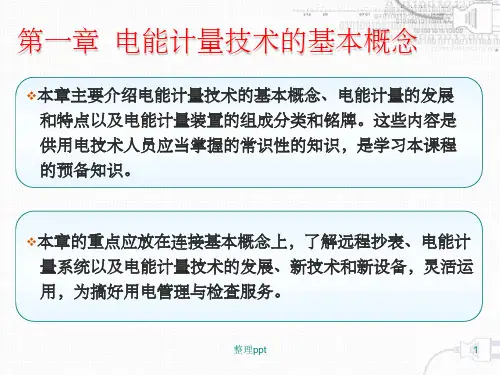

第一章 电能计量技术的基本概念
本章的主要内容
第一节 电能计量技术的基本概念 第二节 电能计量的发展和现状 第三节 电能计量装置的分类及铭牌标志
整理ppt
2
第一节 电能计量技术的基本概念
一、电能计量技术的有关概念
❖ 电能计量技术的定义 电能计量技术是由电能计量装置来确定电能量值，为实
现电能单位的统一及其量值的准确、可靠的一系列活动。
❖ 由于感应式电能表具有结构简单、操作安全、维修方便、造价低廉、 经久耐用等一系列优点，一直被广泛应用，发展非常迅速，在以后的 几十年中，人们不断对感应式电能表的结构和性能进行改进，使其合 理、完善，陆续出现了各种无功电能表、脉冲电能表、分时电能计量 表等，品种规格发展至几十种，有的电能表每只还不到1kg重，准确度 可达到3.0~0.5级；
整理ppt
5
第一节 电能计量技术的基本概念
二、对电能计量装置的要求
❖ 电力系统具有跨区、跨省联网运营的自然特性，要求整个系统内的电 能计量值准确统一；
❖ 电力生产具有发、供、用电同时完成的特性，要求电能计量装置是在 线的、不间断的，又必须准确可靠；
❖ 电能计量工作要遵守电力系统的安全运行规则，要求电能计量装置与 其他电气设备必须配套，并连接成网络运行；
❖ 目前，电子式电能表已发展到与电能的智能化计量管理不可分割的水 平，电能表数据采集技术推动了远程抄表技术的发展，组成了智能型 电能量采集与计费管理自动化系统。
