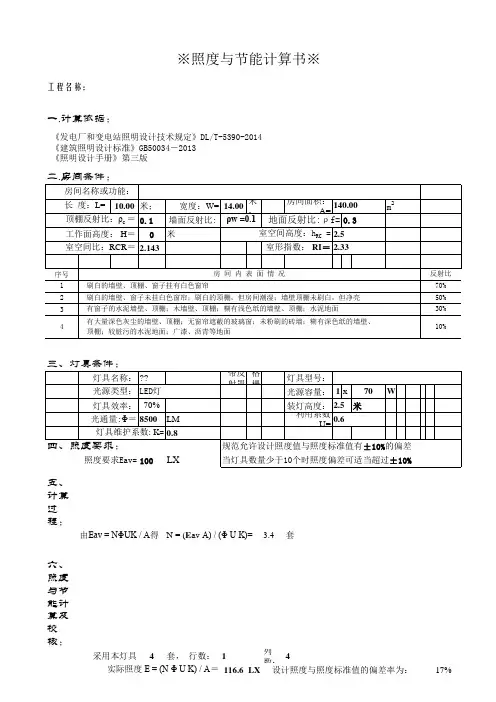

照度计算书及方法
- 格式：doc
- 大小：330.50 KB
- 文档页数：6
照度计算书及方法
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March 根据照明设计手册商场的照度功率要求为12w/m2.商场的照度要求为300lx.
计算照度时按照商场的一块面积算的。其面积为5*7=35m2
用利用系数法求平均照度。
（1） 求空间系数
室空间系数：RCR=5hrc(l+w)/l*w=5*(5+7)/5*7=
l-------室长，m;
w-------室宽，m;
hrc-------室空间高，m;
hcc-------顶棚空间高，m;
hfc-------地板空间高，m。
由于灯具为嵌入到顶棚内的，所以hcc=0
所以顶棚空间系数：CCR=hcc*RCR/hrc=0
地板空间系数：FCR= hfc*RCR/hrc=*=
（2） 求顶棚有效反射比：
ρcc=ρA0/(As-ρAs+ρA0)
ρ=∑ρi Ai/∑Ai=*(5*7)/5*7=
所以ρcc=*35/（*35+*35）=
A0-------顶棚（或地板）平面面积，m2;
As-------顶棚（或地板）空间内所有表面的总面积，m2;
ρ-------顶棚（或地板）各表面的平均反射比。
（3）求地板空间有效的反射比：
ρ=[*（*5*2+*7*2）+*5*7]/ （*5*2+*7*2+5*7）
=（*+）/
=
ρfc=*35/根据RCR= ，ρw=,ρcc=
查表得 U=
根据RCR= ，ρw=,ρcc=
查表得 U=
用内插法可得：RCR=时U=
U=U1+( U2- U1)*（RCR- RCR1）/（RCR2- RCR1） =+*=
（5）因为ρfc不等于，按ρfc=，查表得修正系数为
所以U=*=
（6）求平均照度
Eav=NφUK/A=4*7800**5*7=
Eav-------工作平面平均照度，lx;
N-------灯具数；
φ-------每个灯具中光源的额定总光通量，lm;这里每个灯取7800lm;
U-------利用系数；
K-------维护系数；
A-------工作面面积。
照度计算方法
利用系数法计算平均照度 ρ= ρ=
ρ= ρ= 顶棚 灯具开口 室空工作平面
地板 hcc
hrc
hfc 平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2)
(适用于室内或体育场的照明计算)
利用系数： 一般室内取，体育取
维护系数： 一般取～
举例 1： 室内照明： 4×5米房间，使用3×36W隔栅灯9套
平均照度 ＝光源总光通量×CU×MF/面积
＝(2500×3×9)××÷4÷5
＝1080 Lux
结论：平均照度1000Lux以上
举例 2：
体育馆照明： 20×40米场地， 使用POWRSPOT 1000W金卤灯 60套
平均照度 ＝光源总光通量×CU×MF/面积
＝(105000×60)××÷20÷40
＝1890 Lux
结论：平均水平照度1500Lux以上
某办公室平均照度设计案例：
设计条件： 办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数，维护系数，灯具数量33套，求办公室内平均照度是多少
灯具解决方案：灯具采用 DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，显色性Ra90以上。
根据公式可求得：
Eav = (33套 X 6000Lm X X ÷ (18.2米 X 10.8米)
= ÷ 196.56 m2
=
备注：
照明设计必须必须要求准确的利用系数，否则会有很大的偏差，影响利用系数的大小，主要有以下几个因素：
*灯具的配光曲线 *灯具的光输出比例
*室内的反射率，如天花板、墙壁、工作桌面等
*室内指数大小
?
?
流明计算法
又称为“利用系数法”
此方法用于计算平均照度
(光源光通量)(CU)(MF) 照射区域面积
适用于室内，体育照明
利用系数： 一般室内取，体育取
1. 灯具的照度分布
2. 灯具效率
3. 灯具在照射区域的相对位置
4. 被包围区域中的反射光
?
维护系数MF=(LLD)X(LDD)一般取～
举例 1：
室内照明，4×5米房间，使用3×36W隔栅灯9套
?
平均照度 ＝光源总光通×CU×MF/面积
＝(2500×3×9)××÷4÷5
＝1080 Lux
结论：平均照度1000Lux以上举例 2：
体育馆照明，20×40米场地，
使用POWRSPOT 1000W金卤灯 60套
? 平均照度 ＝光源总光通×CU×MF/面积
＝(105000×60)××÷20÷40
＝1890 Lux
结论：平均水平照度1500Lux以上
垂直照度1000Lux以上（视安装位置）
