锌合金电镀铜镍铬

金属电镀小常识一、镀锌、镀镍、镀铬三者电镀的区别：第一：价格上。

从低到高为镀锌、镀镍、镀铬。

材料上和人工上的差别决定价格。

常规的镀锌镀镍为滚镀，镀铬为挂镀第二：外观上。

镀锌白色，光泽不亮：镀镍银色，有光泽镀；镀铬白色，有光泽镀第三：防锈能力上。

镀锌一般，镀镍好，镀铬最好铬最为常见的存在形式是作为合金元素用于不锈钢中，来增强不锈钢的硬度。

镀铬工艺通常分为三种类型：装饰性镀层、硬质铬镀层以及黑色铬镀层。

铬镀层在工程领域中应用相当广泛，装饰性铬镀层通常作为最表层镀于镍层外面，镀层具有精致细腻如镜面一般的抛光效果。

作为一道装饰性后处理工序，铬镀层厚度仅为0.006毫米。

在打算采用铬镀层工艺的时候，一定要充分考虑到这一工艺的危险性。

近十年来，六价装饰性铬水被三价铬水所取代的趋势越来越明显，因为前者具有非常强的致癌性，而后者则被认为毒性相对小一些。

材料特性：光洁度非常高优良的防腐蚀性能坚硬耐用易于清洗摩擦系数低。

典型用途：装饰性镀铬是许多汽车元件的镀层材料，包括车门把手以及缓冲器等，除此之外，铬还应用于自行车零部件、浴室水龙头以及家具、厨房用具、餐具等。

硬质镀铬更多的用于工业领域，包括作业控制块中的随机存储器、喷气机发动机元件、塑料模具以及减震器等。

黑色镀铬主要用于乐器装饰以及太阳能利用方面。

二、金属镀层的特点及应用：镀锌：1、名称：镀锌.2、特点：锌在干燥空气中，比较稳定,不易变色，在水中及潮湿大气中则与氧或二氧化碳作用生成氧化物或碱性碳酸锌薄膜，可以防止锌继续氧化，起保护作用. 锌在酸及碱、硫化物中极易遭受腐蚀. 镀锌层一般都要经钝化处理，在铬酸或在铬酸盐液中钝化后，由于形成的钝化膜不易与潮湿空气作用防腐能力大大加强. 对弹簧零件，薄壁零件(壁厚＜0.5mm)和要求机械强度较高的钢铁零件，必须进行除氢，铜及铜合金零件可不除氢. 镀锌成本低、加工方便、效果良好. 锌的标准电位较负，所以锌镀层对很多金属均为阳极性镀层.3、应用：在大气条件和其他良好环境中使用的钢铁零件普遍使用镀锌，但不宜作摩擦零件的镀层.镀镉：1、名称：镀镉.2、特点：在海洋性的大气或海水接触的零件及在70℃以上的热水中，镉镀层比较稳定，耐蚀性强，润滑性好，在稀盐酸中溶解很慢，但在硝酸里却极易溶解，不溶于碱，它的氧化物也不溶于水. 镉镀层比锌镀层质软，镀层的氢脆性小，附着力强，而且在一定电解条件下，所得到的镉镀层比锌镀层美观. 但镉在熔化时所产生的气体有毒，可溶性镉盐也有毒. 在一般条件下，镉对钢铁，为阴性镀层，在海洋性和高温大气中为阳极镀层.3、应用：它主要用来保护零件免受海水或与海水相类似的盐溶液以及饱和海水蒸汽的大气腐蚀作用，航空、航海及电子工业零件、弹簧、螺纹零件，很多都用镀镉. 可以抛光、磷化和作油漆底层，但不能作食具.镀铬：1、名称：镀铬.2、特点：铬在潮湿的大气中、碱、硝酸、硫化物、碳酸盐的溶液中以及有机酸中非常稳定，易溶于盐酸及热浓的硫酸. 在直流电的作用下，如铬层作为阳极则容易溶于苛性钠溶液. 铬层附着力强，硬度高，HV800-1000，耐磨性好，光反射性强，同时还有较高的耐热性，在480℃以下不变色,500℃以上开始氧化，700℃则硬度显著下降. 其缺点是硬、脆,容易脱落，当受交变的冲击负荷时更为明显，并具有多孔性. 金属铬在空气中容易钝化生成钝化膜，因而改变了铬的电位，因此铬对铁就成了阴极镀层.3、应用：在钢铁零件表面直接镀铬作防腐层是不理想的，一般是经多层电镀(镀铜→镍→铬)才能达到防锈、装饰的目的. 目前广泛应用在为提高零件的耐磨性、修复尺寸、光反射以及装饰等方面. 松孔镀铬：1、名称：松孔镀铬.2、特点：松孔镀铬是耐磨镀铬的一种特殊形式,它与一般镀铬的明显区别，即在镀铬层的表面上产生网状沟纹或点状孔隙. 目的是为了保存足够的润滑油，以改善摩擦条件，减少两摩擦面的金属接触，提高耐磨性.3、应用：广泛应用于内燃机的气缸、气缸套、活塞环、活塞销以及上述零件磨损后的修复等方面.镀铜：1、名称：镀铜.2、特点：铜在空气中不太稳定，易于氧化，在加热过程中尤甚. 同时具有较高的正电位，不能很好地防护其他金属不受腐蚀，但铜具有较高的导电性，铜镀层紧密细致，与基体金属结合牢固，有良好的抛光性能等. 铜比铁的电位较高，对铁来说是阴极性镀层.3、应用：铜镀层很少用作防护性镀层. 一般是用来提高其他材料的导电性，作其他电镀的底层，防止渗碳的保护层，在轴瓦上用来减少摩擦或作装饰等.镀镍：1、名称：镀镍.2、特点：镍在大气和碱液中化学稳定性好，不易变色，在温度600℃以上时，才被氧化. 在硫酸和盐酸溶液中溶解很慢，但易溶于稀硝酸，在浓硝酸中易钝化，因而具有好的耐腐蚀性能. 镍镀层硬度高、易于抛光、有较高的光的反射性并可增加美观. 其缺点是具有多孔性，为克服这一缺点，可采用多层金属镀层,而镍为中间层. 镍对铁为阴性镀层,对铜为阳极性镀层.3、应用：通常为了防止腐蚀和增加美观用，所以一般用于保护一装饰性镀层上，铜制品上镀镍防腐较为理想，但由于镍比较贵重，多用铜锡合金代替镀镍.镀锡：1、名称：镀锡.2、特点：锡具有较高的化学稳定性，在硫酸、硝酸、盐酸的稀溶液中几乎不溶解，在加热的条件下，锡缓慢地溶于浓酸中. 在浓、热的溶液中溶解并生成锡酸盐. 硫化物对锡不起作用，锡在有机酸中也很稳定，其化合物无毒，锡的焊接性很好. 在一般条件下，锡镀层对铁属于阴极性镀层，对铜则属于阳极性镀层.3、应用：广泛用于食品工业的容器上和航空、航海及无线电器材的零件上，还可以用来防止铜导线不受橡胶中硫的作用，及作为非渗氮表面的保护层.镀铅：1、名称：镀铅.2、特点：铅在硫酸、二氧化硫及其它硫化物和硫酸盐中不受腐蚀，但在高温(＞200℃)的浓硫酸中及浓盐酸中则发生强烈的腐蚀,在稀盐酸中反应缓慢，在有机酸—醋酸、乳酸、草酸中比较稳定.3、应用：在化学工业中应用较多，如加热器、结晶器、真空蒸发器等内壁镀铅. 镀铜锡合金：1、名称：镀铜锡合金.2、特点：电镀铜锡合金是在零件上镀铜锡合金后，不必镀锡,而直接镀铬. 对于钢制零件用低锡青铜(含锡5-15%)，对于铜及铜合金零件用高锡青铜(含锡约38%以上). 低锡青铜镀层防腐能力良好，其物理、力学性能和工艺性能比中锡(含锡15-25%)及高锡青铜镀层好.3、应用：镍是一种比较稀少而贵重的金属，目前在电镀工业上广泛采用电镀铜锡合金来代替镀镍.二〇一四年五月十五日星期四。

镀锌、镀铬等8种电镀工艺原理与特点我们都知道如今电镀技术在现代应用非常广泛，电镀可以让产品增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观等。

下面我们就来分享一下：镀锌、镀镉、镀铬、镀镍到底有什么不同以及8种电镀工艺原理与特点汇总。

首先我们来了解下什么是电镀，电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化（如锈蚀），提高耐磨性、导电性、反光性、抗腐蚀性（硫酸铜等）及增进美观等作用。

电镀中又分为镀铜、镀金、镀银、镀铬、镀镍和镀锌等具体工艺，在制造业领域尤其对镀锌、镀镉、镀铬、镀镍应用最广。

而这四者之间一定有什么区别的吧？镀锌：锌在干燥空气中比较稳定,不易变色,在水中及潮湿大气中则与氧或二氧化碳作用生成氧化物或碱性碳酸锌薄膜,可以防止锌继续镀氧化,起保护作用。

锌在酸及碱、硫化物中极易遭受腐蚀。

镀锌层一般都要经钝化处理,在铬酸或在铬酸盐液中钝化后,由于形成的钝化膜不易与潮湿空气作用,防腐能力大大加强。

对弹簧零件、薄壁零件(壁厚<0.5m)和要求机械强度较高的钢铁零件,必须进行除氢,铜及铜合金零件可不除氢。

镀锌成本低、加工方便、效果良好锌的标准电位较负,所以锌镀层对很多金属均为阳极性镀层。

应用：在大气条件和其他良好环境中使普遍使用镀锌。

但不宜作摩擦零件。

镀镉：与海洋性的大气或海水接触的零件及在70℃以上的热水中,镉镀层比较稳定,耐蚀性强,润滑性好,在稀盐酸中溶解很慢,但在硝酸里却极易溶解,不溶于碱,它的氧化物也不溶于水。

镉镀层比锌镀层质软,镀层的氢脆性小,附着力强,而且在一定电解条件下,所得到的镉镀层比锌镀层美观。

但镉在熔化时所产生的气体有毒,可溶性镉盐也有毒。

在一般条件下,镉对钢铁为阴极性镀层,在海洋性和高温大气中为阳极性镀层。

应用：它主要用来保护零件免受海水或类似的盐溶液以及饱和海水蒸气的大气腐蚀作用，航空、航海及电子工业零件、弹簧、螺纹零件很多都用镀镉。

半导体电镀中类别
半导体电镀是一种重要的制造工艺，其目的是在半导体器件表面形成金属薄膜，以实现不同器件之间的电连接或作为电极。

根据金属材料的不同，半导体电镀可以分为以下几类：
1. 铜电镀：铜是一种常见的半导体电镀金属，被广泛应用于半导体器件的制造中。

铜电镀可分为硫酸铜电镀、醋酸铜电镀、氯化铜电镀等。

2. 镍电镀：镍电镀具有较好的耐腐蚀性和导电性，在半导体制造中被用作金属膜的保护层和连接层。

3. 铬电镀：铬电镀主要用于制造光刻掩膜和光刻模板等器件，具有较好的耐腐蚀性和抗磨损性。

4. 银电镀：银电镀具有较好的导电性能和较高的光反射率，常用于制造光电器件和光学器件。

5. 钨电镀：钨电镀具有较高的熔点和硬度，被广泛应用于半导体器件的制造中。

综上所述，不同的金属材料在半导体电镀中具有不同的应用场景和优劣势，选择合适的金属材料进行电镀是半导体制造中的重要环节之一。

- 1 -。

锌合金电镀
锌合金压铸件是以锌为主，铝为辅的合金。

其化学稳定性差，在其表面上沉积一层耐腐蚀的铜、镍、铬镀层，以此提高其耐腐蚀性能。

在锌合金压铸件电镀之前，应了解合金组成中的锌、铝的含量比例，合金中铝含量过高，会加速其表面层氧化，造成镀层结合力下降。

当合金中铝含量过低，又会影响零件的韧性，使用过程中易出现断裂，合金组成中铝的含量在３.５－４.０％之间最佳。

锌合金压铸件前处理合理与否，是电镀质量成败的关键。

但是，就在其前处理过程中，往往会将其前处理与钢铁件处理等同视之，或者忽视了工序中某个元素，而造成铸件大量返工或报废。

由于锌合金压铸件有它的特殊性，致返工很难，这就是锌合金压铸件在电镀过程中报废率高的原因。

本公司经过长达十几年的研究，在锌合金电镀这一块上有自己独特的见解，一个好的锌合金电镀师傅必定对于压铸件的压力和材料有独特的了解。

本公司在普通锌合金电镀上面又做了延伸，对于形变锌合金的电镀。

传统电镀：锌合金一旦经过形变镀层容易脱落
我公司的电镀：通过大量的试验，终于找到稳定的方法，已在线上试验很多年，至今未发现问题，如果有需要电镀产品的可以私下联系我。

尤其是在锌合金气动接头，形变铜接头上面预防镀层脱落有很大的突破。

期待与您的合作。

下面气动锌合金的相关图片资料。

图片条件有限还望见谅。

如果有需要，可以联系我详谈。

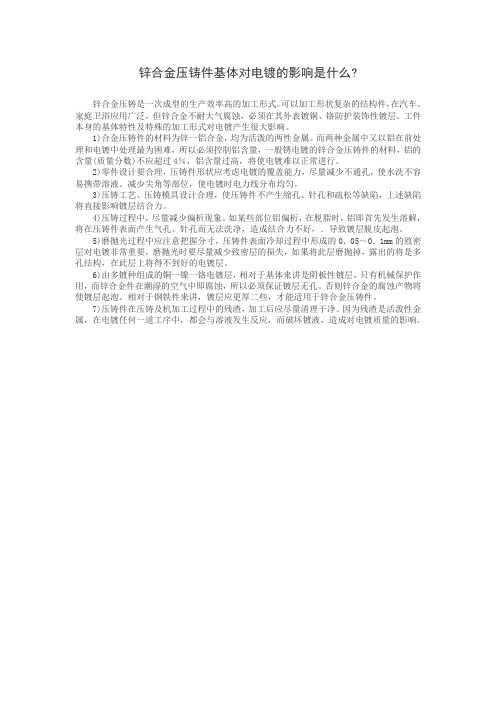

锌合金压铸件基体对电镀的影响是什么?锌合金压铸是一次成型的生产效率高的加工形式。

可以加工形状复杂的结构件，在汽车、家庭卫浴应用广泛，但锌合金不耐大气腐蚀，必须在其外表镀铜、铬防护装饰性镀层。

工件本身的基体特性及特殊的加工形式对电镀产生很大影响。

1)合金压铸件的材料为锌一铝合金，均为活泼的两性金属。

而两种金属中又以铝在前处理和电镀中处理最为困难，所以必须控制铝含量，一般锈电镀的锌合金压铸件的材料，铝的含量(质量分数)不应超过4％，铝含量过高，将使电镀难以正常进行。

2)零件设计要合理，压铸件形状应考虑电镀的覆盖能力，尽量减少不通孔，使水洗不容易携带溶液。

减少尖角等部位，使电镀时电力线分布均匀。

3)压铸工艺、压铸模具设计合理，使压铸件不产生缩孔、针孔和疏松等缺陷，上述缺陷将直接影响镀层结合力。

4)压铸过程中，尽量减少偏析现象。

如某些部位铝偏析，在脱脂时，铝即首先发生溶解，将在压铸件表面产生气孔、针孔而无法洗净，造成结合力不好，．导致镀层脱皮起泡。

5)磨抛光过程中应注意把握分寸，压铸件表面冷却过程中形成的0．05～0．1mm的致密层对电镀非常重要，磨抛光时要尽量减少致密层的损失，如果将此层磨抛掉，露出的将是多孔结构，在此层上将得不到好的电镀层。

6)由多镀种组成的铜一镍一铬电镀层，相对于基体来讲是阴板性镀层，只有机械保护作用，而锌合金件在潮湿的空气中即腐蚀，所以必须保证镀层无孔。

否则锌合金的腐蚀产物将使镀层起泡。

相对于钢铁件来讲，镀层应更厚二些，才能适用于锌合金压铸件。

7)压铸件在压铸及机加工过程中的残渣，加工后应尽量清理干净。

因为残渣是活泼性金属，在电镀任何一道工序中，都会与溶液发生反应，而破坏镀液，造成对电镀质量的影响。

锌合金表面镀铬质量要求及检验标准
锌合金表面镀铬质量要求及检验标准
一、锌合金镀层组合要求为：铜+半亮镍+亮镍+装饰铬。

二、耐腐蚀要求通过中性盐雾试验，连续喷雾120小时，主表
面无任何可见的反应物及变色现象。

喷雾试验条件为喷雾室温度35±1℃，压力室温度47±1℃，喷雾压力1Kgf／cm2.
三、结合力试验如下；电镀层上用锐利的刀片一次划至基体，
做成1mm2大小的围棋格100个，在其上贴压敏粘胶带，并使其于试验表面成垂直拉开，保留下来的格数100个为合格。

四、产品抛光及电镀加工不应影响产品的图纸尺寸要求及配合
精度。

五、沸水中煮24小时，要求无颜色变化。

六、表面外观质量：
1）检验条件：300-500 勒克斯（相当于40w日光灯）
产品与灯距离为500mm
目视距离为20-30cm
2)检验标准：产品表面呈带蓝色的镜面光亮，镀层表面不允许有条纹、起泡、起皮、结瘤、脱落、开裂、剥离、麻点、斑点或烧焦、暗影、粗糙及不正常的色泽，不允许存在铬酸斑。

3）对于有异议的表面质量项目，以封样为准，封样半年更新一次。

锌合金的主要成份是锌, 还有铝. 它们都是两性金属, 化学稳定性差, 在空气中容易氧化、变色.腐蚀.所以我们首先必须了解电镀或者涂装锌合金压铸件表面状态的质量控制1.1 工件的几何形状设计锌合金铸件在设计其几何形状时, 尽量避免盲孔深的凹部等结构, 因此, 要求在零件设计时,在不影响外观和使用的部位, 留出便于溶液、气体流动的排泄工艺孔.这样不仅能很好地实施镀覆, 而且减轻了镀液被污染的程度.1.2 压铸件的模具设计和压铸工艺锌合金压铸件表面是致密层, 厚度约 0.1 mm, 内部则是疏松多孔结构.在模具设计和采用压铸工艺时, 尽量使工件表面光滑, 减少裂纹、气孔、冷隔缝隙、飞边与毛刺等铸造缺陷.为此, 必须进行机械清理, 这时应避免损伤表面致密层, 以免露出多孔的基体造成电镀艰难, 并影响电镀质量.锌合金压铸时往往使用脱模剂, 对脱模剂的使用和去除应赋予一定的重视, 它是影响镀层结合力的因素之一.1.3 工件的材质选择常用的锌合金材料中用于电镀的有 2ZnAl 4-3、 2ZnA1 4-1、2ZnAl 4-0.5、 2ZnA14 使用最多的牌号为 ZnAl-925, ZnAl-903, 但 ZnAl-903 比 ZnAl-925 更好.此外, 在压铸时常用一部份回料, 其比例应控制在 15%, 最好不要超过 20%.因回料中容易掺杂其他<如硅>成份, 影响镀层的结合力.若使用回料多的铸件, 电镀时最好用氢氟酸活化.2、镀前处理2.1 毛坯检验<1> 外观: 查看毛坯表面是否存在裂纹、凸泡、划伤、松孔等严重弊病.判断这些弊病的程度, 若可以使用机械手段<磨光、抛光等>除去, 可以增加打磨工序.<2> 材质检验: 查阅锌合金的牌号, 了解使用回料的比例, 测试压铸件的质量, 把工件放置在 100-110℃ 烘箱中保温 30min, 查看外表有否凸泡.2.2 表面的机械清理锌合金压铸件表面存在着铸造缺陷, 必须进行机械清理、磨光和抛光.<1> 较大工件须采用磨光与抛光除去表面缺陷.例如, 除去毛刺、飞边、模痕等.磨光的砂轮使用的砂粒普通应大于 220 目, 采用红色抛光膏; 新砂头应适当倒角, 布轮的直径 50-400 mm, 圆周速度视工件大小而定, 通常为 1100-2200 m/min.锌合金磨光时不要过度用力, 尽可能不要损伤表面的致密层, 不要使工件变形.为了使工件表面光滑, 还应该进行抛光口可选用白色抛光膏, 抛光膏不要太少, 以防局部过热, 浮现密集细麻点.抛轮的大小和圆周速度可参照磨光, 抛光后最好用白粉拉一下, 清除滞留的抛光膏, 便于电镀.<2> 较小工件不便抛磨, 可选择滚磨或者滚光处理.若工件飞边、瑕疵较多, 应先滚磨.磨料可选择氧化铝、花岗石、陶瓷、塑料颗粒, 以与能除油与润滑的肥皂水、表面活性剂等.磨料与零件的装载量为 3/4-4/5 滚桶<易变形工件多装些, 溶液均浸满零件>, 磨料与零件比为<1. 5~2>:1, 滚桶的转速 6-12 r/min .容易变形的零件转速慢些.若工件瑕疵很小, 可以直接选用滚光.可以用塑料颗粒、 <软性>谷壳、玉米棒之类, 加之润滑剂打滚擦光.滚桶转速为 600 m/min 摆布, 时间视工件、磨料而定.有不少小件使用振动磨光, 抛光效果也十分理想.表面机械清理非但要除去表层瑕疵, 而且又不能破坏表面的致密层.3.1 除抛光膏与油污<1> 除抛光膏抛光后应及早除去抛光膏, 时间久了, 抛光膏易硬化, 不易除去.除抛光膏可将工件浸泡在 6 0-70℃ 的浓硫酸中<尽可能不掺水>, 使抛光膏被浓硫酸氧化去除.抛光膏的主要成份除了金属氧化物<MgO、 CaO 、 Al203、 Fe203 等>之外, 主要是硬脂酸、石蜡等, 这些有机物会被浓硫酸氧化.这种方法在规模不大的厂家应用颇广.工序关键是浓硫酸中不可掺进水. 掺进水的浓硫酸对锌合金产生严重腐蚀, 所以工件抛光后须干的入槽.比较正规的除抛光膏是使用由有机溶剂、表面活性剂组成的冷脱剂、除蜡剂若配以超声波, 效果更佳.<2> 除油即使用有机溶剂除油, 也应进行碱性除油.这是因为有机溶剂滞留在工件上会给电镀带来不利影响.由于锌合金的主要成份是锌和铝, 它们都是两性金属, 因此, 碱性除油液的碱度不能太强.如果是浸渍除油, 可选用下述配方.配方 1:CH-3 脱脂剂 30-40g/L, 室温或者 30-50℃, 1-5 min.﹡脱脂剂为本公司产品配方 2:磷酸三钠 20-40g/L, 碳酸钠 20-30g/L, 洗涤剂少量,50-60℃,3-6min.配方 1 比配方 2 的效果好.浸渍除油后大件<吊镀>还应进行电解除油.电解除油最佳选择为先用阴极电解除油, 再用阳极电解除油.不要在同一槽中进行阴/ 阳极电解除油.使用阴极电解除油, 时间 10-15s<工件上有均匀气泡即可>, 氢氧化钠可以增加溶液电导, 防止电压过高刻蚀工件, 首选配方<1>温度不宜过低, 否则电压会升高; 温度也不能过高, 否则碱同基体的反应会加剧, 从而腐蚀工件, 50–55℃为宜.使用阴极电解除油, 在工件上析出较多氢, 氢有很好的还原作用<活化其表面>, 原子氢结合成氢气, 冲击工件表面, 达到很好除油目的.但是仅用阴极电解除油, 由于镀液使用时间一长会被污染, 金属离子会沉积在工件表面, 造成镀层发花、结合力不良等弊病.这时若再用阳极电解除油, 工件表面有一剥离<溶解>过程, 工件就会暴露出活性好的基体表面.即使有轻微的氧化<阳极产生 O2 会氧化工件>, 在后道酸洗时会被除去的.如果只使用阴极电解去油, 则应该时常更新溶液, 尽可能维护好, 要防止极杆上的铜绿污染溶液.如仅使用阳极电解去油也是可以的.只要保证在阴极电解去油前油污已经除清, 进行阳极电解去油仅为了剥离污染层.3.4 活化除油后的工件经过清洗, 必须进行活化才干电镀.活化可采用以下配方: <1> HF<40%>5- 20g/L, <2> H2S04<98%>15-75g/L, <3> HCl<37%>10-20g/L,室温,3-6s, 以析出氢气后再延长 1-2s 为宜.活化配方的选择, 视锌合金的牌号或者回料使用的比例而定.回料较多的, 使用氢氟酸型活化, 因为回料中时常会带入硅杂质.氢氟酸属于弱酸, 对基体的腐蚀速率也比较小.预镀前进行预浸处理, 采用预浸更有利于保证镀层结合力.<1> 如果氰化物预镀铜<或者氰化物预镀黄铜>应在 5-10g/L 氰化钠溶液中预浸,不要清洗, 直接入槽预镀.<2> 如果用柠檬酸盐中性镍预镀, 应在 30-40g/L 的柠檬酸溶液中预浸, 不清洗, 直接人槽预镀.4、工艺流程4.1 抛光件毛坯检验→打磨→抛光→除抛光膏→超声波除蜡、除油→化学除油→阴极电解除油→阳极电解除油→活化→预浸→预镀.4.2 不抛光小件毛坯检验→化学除油→滚磨与滚光→化学除油→活化→预浸→预镀4.3 预镀工序说明预镀工序通常采用氰化物预镀铜, 后续工序若采用焦磷酸盐镀铜, 则可增加铜层厚度, 而且铜层致密, 深镀能力好, 镀液本身近中性, 工件电镀时间长些也不致于被溶液腐蚀.同时多一道焦磷酸盐镀铜工艺, 还可以防止氰化物镀铜液清洗不良而对后道酸铜、亮镍带来的污染.随着氰化物镀铜光亮剂的发展, 彻底可以省去焦磷酸盐镀铜工序, 可时常更换氰化物镀铜后的清洗槽、活化槽, 以防止其对后道工序的影响.因此, 可缩短工艺流程, 降低成本.此外, 也有使用预镀中性镍的.因电流密度较小, 要镀到一定厚度的时间较长, 所以目前较少使用.使用预镀黄铜的, 其镀层复盖力好, 有少量基体腐蚀不影响镀液, 但电流密度小, 镀到一定厚度的时间较长.5、工艺中注意事项5.1 氰化物预镀铜CuCN/<g · L-1> 35-50NaCN/<g · L-1> 50-70NaOH/<g · L-1> 1-3KNaC4H406 ·4H2O/<g · L-1> 30-40CH-L3 光亮剂/<mL· L-1> 5-7CH-L4/<mL · L-1> 5Jk/<A ·dm-2>阳极电解铜过滤建议使用<1> 氰化亚铜的浓度不宜很高.铜离子浓度过高不仅带出损耗大, 而且镀层容易粗糙, 虽然容易镀厚, 但不一定孔隙小.如果浓度过低,不利于铜层的迅速复盖, 不利于加厚铜层.<2> 游离 CN- 的提高, 虽然有利于光亮作用, 但不利于铜的迅速复盖.<3> 少量氢氧化钠有利于提高溶液电导, 并不会腐蚀工件, 建议添加.<4> 酒石酸钾钠有利于阳极溶解, 提高溶液电导; 使用阳极袋时, 则更需要添加.酒石酸钾钠的添加可以取代诺切盐<5> 镀铜层厚度若要达到5μm, 使用循环过滤,防止毛刺是必要的.<6> CH-L3、CH-L4 组合光亮剂系本公司产品, 能使铜层光亮, 致密、细微.其消耗量 CH- L 为 100 mL/kA · h; CH-L4 为 250 - 300 mL/kA · h 该产品使用温度较低, 铜离子浓度要求较低, 是目前比较满意的光亮剂.<7> 铜层致密, 孔隙少是最关键的, 因此, 铜层厚度通常为5μm, 其目的是尽可能彻底复盖基体; 同时复盖层基本上要没有孔隙, 使基体不置换后道工序中的铜或者镍离子.为此有的厂家根据多年的实践, 将镀铜的锌合金铸件浸泡在浓盐酸中,1min 没有气体冒出为标准, 这是很有参考价值的办法.5.2 电镀中性镍NiS04 ·6H2O/<g · L-1> 100-120NaCl/<g · L-1> 12-16H3B03/<g · L-1> 30-35Na3C6H507 ·2H20/<g · L-1> 120-150pH 值Jk/<A ·dm-2 >阴极挪移采用电镀中性镍优点是, pH 值近中性, 对工件腐蚀很少, 即使有少量 Zn2+溶解, 因柠檬酸钠会隐藏 Zn2+,不影响镀层; 不含铜镀层, 有利于产品做 CASS 测试, 符合汽车行业要求.缺点是镍比较贵、成本高, 该工艺的电流密度小, 镀到一定厚度的生产用时较长, 废水中含柠檬酸根, 废水处理达标比较艰难. 目前使用的厂家比较少.如果工件的形状比较简单, 使用这一工艺, 可以简化电镀工序..5.3 酸性光亮镀铜CuS04 · 5H20/<g · L-1> 170-210H2SO4/<g · L-1> 60-80Cl-/<mg · L-1> 40-120Jk/<A ·dm-2> 1-6阳极含磷铜阳极搅拌空气搅拌循环过滤/<次· h-1> >5阴极面积与阳极面积比 1:2酸性光亮镀铜需要少量 Cl-, 适量的 Cl-可以提高镀层的光亮度和整平性, 并能降低镀层应力. 锌合金铸件电镀的酸性光亮镀铜液,由于溶液的腐蚀与双性电极现象,工件的坠落, 都会有锌的溶解.锌离子会降低 Cl-的有效浓度, 锌离子的过多积累, 会造成光亮 X 围变窄,因此,要注意监测锌浓度, 定时按工艺补充.此外,使用锌粉除去过量 Cl-的方法是不恰当的,最好使用本公司的 CH-W 特效除氯剂,不致于造成 Zn2+ 积累的负面影响.本公司 GC-668 酸铜光亮剂适应 Cl-浓度的 X 围较宽,工艺要求在 20-120 mg/L.5.4 镀光亮镍.NiS04 ·6H20/<g · L-1> 250-270NiC12 ·6H20/<g · L-1> 50-60H3B03/<g · L-1> 40-45pH 值Jk/<A ·dm-2> 2-6阳极电解镍搅拌空气搅拌或者阴极挪移锌合金电镀的光亮镀镍溶液, 由于与酸性光亮镀铜相同的原因, 锌离子会逐渐积累.光亮镀镍中锌离子浓度的允许 X 围在 20-100mg/L, 过多的 Zn2+ 会使低电流密度区灰黑, 呈条纹状.除去过量的 Zn2+可采用下列办法:<1>电解法, 在 O.2-0.3 A/dm2 下电解, 这样会损失部份镍.<2> 使用除锌水, 虽然行之有效, 但是除锌水的过量与产物的积累会使镍层发雾, 特别在后道套铬时更容易呈现出来.去除过量除锌水与其产物的有效方法是使用活性炭吸附.这种方法还可以在不影响生产的情况下完成.5.5 镀铬.使用添加剂或者稀土的, 或者标准镀铬液都可以使用, 再也不详述.锌离子在普通镀铬溶液中的允许 X 围 20 mg/L,在含氟元素类的镀铬液中允许 X 围达 40mg /L, 在低浓度镀铬液中允许 Zn2+的浓度比正常标准镀铬液的要更低些.过高 Zn2+污染的镀铬液将会使电流密度大的部位的铬层更易疏松、烧焦.去除的办法十分繁杂, 再也不赘述.5.6 仿金与枪色无论锌合金电镀外观是镀仿金、枪色、古铜、青古铜、还是做拉丝等, 这种镀层表面都要上一层罩光漆, 罩光漆不适宜选用固化温度超过120℃的, 最好在80℃, 这样不容易产生凸泡. 漆的固化温度低, 普通硬度要差-点, 这点不可忽视.总而言之, 锌合金压铸件电镀的难点是镀前处理, 各道电镀的溶液维护均要防 XZn2+的积累, 而预镀层的复盖与镀层的致密是防 XZn2+在后道工序中积累的第一关,也是最重要的关键.11 / 11。

电镀的金属表面可以有几种颜色电镀的金属表面可以有几种颜色电镀的话，可以有很多颜色，比如镍就有白镍、黑镍、半哑光、光亮镍；铬有白铬、哑铬、黑铬、枪色；锌有白锌、蓝锌、彩锌、黑锌、军绿锌等。

还有镀镉，镀铜等，种类相当多，颜色的话无非就是这几种。

大家好！其实不锈钢表面处理可以分很多种，但是我们常用的就是真空电镀和水镀。

不锈钢真空电镀可以电镀钛金，宝石蓝，香槟金，玫瑰金。

咖啡色，紫罗兰，古铜，青古铜，酒红，中国红，等。

不锈钢材质支援真空电镀。

但是不是不锈钢材质也可以镀出很多漂亮的颜色。

就是我要说的水镀，佛山市佩佳不锈钢就是的。

可以提供不锈钢镀铜工艺。

就是说铁材质，铝材质，铝合金，管材，都可以镀颜色，但是不可以真空电镀，只能是水镀，可以镀古铜，红铜，黄铜，青古铜。

提问者对最佳答案的评价：谢谢您的解答！请问金属表面处理行业中（即电镀）有几种颜色？电镀表面处理后的颜色有N多种，基本上市场上常见的颜色都可以电镀后达到所需要的颜色。

但总体上常见的电镀颜色有：枪色、黑色、红色、银色、白色等等。

请问电泳是不是可以在金属表面形成绝缘层？电泳后的金属表面可以有几种颜色？铝合金可以电泳吗？急！有机漆膜就是绝缘层，因而电泳后金属表面形成绝缘层。

目前，电泳漆的颜色比较少，多数都是黑色、灰色、香槟色等。

铝合金完全可以电泳涂装，但是注意阴阳极比例、电压等要有所调整。

金属漆有几种颜色一般金属漆分银粉漆和珍珠漆，颜色方面有很多冲孔发光字可以有几种颜色冲孔字的灯可以用全彩的灯常见的7彩的三五瓶百度搜索子越轩标识专业制作发光字门头字如何去除金属表面已经电镀的铬层楼下的讲的罗嗦死了，我是饰品厂里。

教你这办法：不管你是什么合金或者真金真银的，用牙膏擦擦就好了，我们的样品就是这样处理的答案补充对了以后带记得不要粘水。

不用的时候放在纸巾里面就好答案补充用牙膏擦完后会在链子表面形成一个保护膜，不容易养化。

而且可以修复一些细少的划痕。

要做金属的标志金属有几种颜色能电镀的abs料有几种？能电镀的abs料，我看那些玩具都可以电镀，聚苯烯之类的都是可以电镀的，不知道是不是你要的金属表面腐蚀有几种处理方式？金属的表面处理不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化铝合金：阳极氧化、电镀、蚀刻镁合金：电镀、钝化皮膜钛合金：电镀、阳极氧化锌合金：电镀、钝化铸铝：电镀、阳极氧化钢铁：钝化、磷化金属表面在各种热处理、机械加。

锌合金压铸件上的电镀锌合金压铸件由于是一步成型，生产效率较高，同时锌在自然界分布较广，因此，在工业上，特别是在汽车工业上，对受力不大和形状较复杂的结构件和装饰件都广泛地采用锌合金压铸件。

由于锌合金的化学稳定性较差而且容易龟裂，重要的级表一般不用，所以需镀以铜／镍／铬多层防腐装饰性镀层。

锌合金压铸件，一般应选用含铝量为4％左右的锌合金材料，以提高电镀产品的合格率。

在电镀锌合金压铸件时，应注意锌合金压铸件的下列特点，并采取适当的措施。

(1)压铸件表面是一层致密的表层，约0．05mm～0．1mm。

在表层的下面则是疏松多孔的结构。

为此，在磨光和抛光时，不要把表层全部抛去而露出疏松的底层。

否则电镀非常困难，而且会降低产品抗蚀性能。

(2)压铸件在压铸过程中是由熔融态成为固态的。

因为冷却时的凝固点不同，在压铸件表面上往往会产生偏析现象，使表面的某些部分产生富铝相或富锌相。

为此在预处理时，不要采用强碱和强酸去油和浸蚀。

因为强碱能使富铝相先溶解，而强酸又能使富锌相先溶解，从而在压铸件表面上形成针孔和微气孔，并且会残留下强碱液和强酸液，以致当镀上镀层后，容易引起脱皮和产生气泡。

(3)锌合金压铸件的形状一般比较复杂，电镀时应该采用分散能力和覆盖能力较好的溶液。

为防止在凹入或掩蔽处发生锌对电位正的金属的置换，从而使结合力不好，预镀层更应选择分散能力和覆盖能力好的镀液。

(4)所采用的镀层最好为光亮镀层，尽量避免抛光工序或者减轻抛光工作量。

一方面因形状复杂，不易抛光，另一方面也可保证镀层厚度，确保质量。

(5)第一层镀层如果采用铜层，其厚度应稍厚一些，因为当铜镀到锌合金表面上时，铜即扩散到锌中，并形成一层较脆的铜锌合金中间层，铜层愈薄扩散作用发生的愈快，因此铜的厚度至少要达到7μm 或者再厚一些。

(6)多层镀铬层是锌合金的阴极保护镀层，所以镀层必须有一定的厚度，保证镀层无孔隙。

否则由于锌合金的电极电位较负，在潮湿的空气中容易产生碱式碳酸锌的白色粉状腐蚀产物，故必须根据产品的使用条件，选择合适的镀层厚度。
