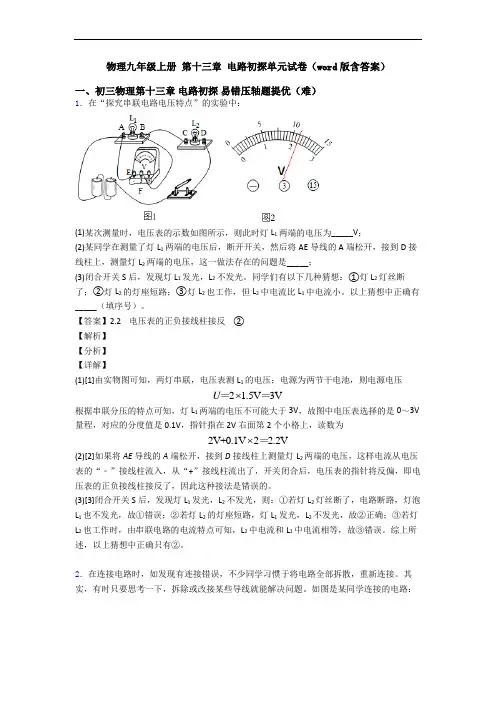

一、初三物理第十三章 电路初探 易错压轴题提优（难）

1．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。已知电路中各处均接触良好，除灯 L 和电阻 R 两者中的某个元件故障外，其余元件均完好。

(1)请判断该电路中存在的故障可能是__________或___________。

(2)为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明故障是__________；若电流表无示数，说明故障是__________________。

(3)为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。

____________________________________________________________________________

【答案】灯L短路 电阻R断路 灯L短路 电阻R断路 不能。因为在灯L短路和电阻R断路两种情况下，电压表V均无示数

【解析】

【分析】

【详解】

(1)[1][2]当电压表所测用电器R断路，电压表通过灯L、闭合的开关、导线接在电源的正负极上，电压表示数接近电源电压；当灯L被短路，电路中只有电阻R，电压表测量R两端的电压，也就是电源电压。

(2)[3][4]当灯L被短路，电路中有电流，当R断路时，电压表在电路中相当于开路，电路中无电流。

(3)[5]电压表V正确并联在灯L两端时，在灯L短路和电阻R断路两种情况下，电压表V均无示数，故不能查找出电路的故障。

2．在探究“并联电路干路电流与支路电流的关系”时：

(1)如果有3个电阻123RRR、、，对阻值的要求是：__________。

A三个电阻的阻值都相等

B．三个电阻的阻值可以有两个相等

C．三个电阻的阻值都不相等

(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中：

（________）

次数 所用电阻 支路电流I1/A 支路电流I2/A 干路电流I/A

1 R1、R2

2

3

(3)如果某次实验第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是________。

A．始终用小量程测支路和干路电流

B．始终用大量程测支路和干路电流

C．用小量程测支路，用大量程测干路

(4)如果在第3次时所用电流表发生故障，换了一块表，则_________。

A．前两次的也不要了，全部重新测量

B．只把第3次数据重新测量

【答案】C 1R 、3R ；2R 、3R C A

【解析】

【详解】

(1)[1]实验为了得到普遍规律实验中使用三个电阻的阻值都不相等，故选C。

(2)[2]由表可知，本实验电路只有两条支路，每次只能选择两个不同的电阻进行实验，所以第二次实验用电阻R1和R3，第三次实验用电阻R2和R3。

(3)[3]电流表的小量程为0～0.6A，大量程为0～3A，为了安全干路用大量程，为了精确支路用小量程，故选C。

(4)[4]因每个电流表的误差不同，所以前两次的也不要了，全部重新测量，故选A。

3．探究并联电路中电流的规律：

(1)如图乙此时电流表测量的是电路图中_______（填“A”或“B”或“C”）处的电流。

(2)在图乙中移动一根导线，电流表只测量L1的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。

（______________）

(3)分别测出三处电流，请将B处电流值补充完整。

位置

A

B

C

电流/AI 0.3 ______ 0.54

(4)已知电源电压恒定不变，小雨利用原有的实验器材，添加一个开关，重新设计了一个电路。利用这个新的电路，可以不用更换电流表的位置，就能直接测岀A、B、C 三处的电流。请在虚线框中画出这个电路图。

（______________）

【答案】C 0.24

【解析】

【分析】

【详解】

(1)[1]电流从正极出发，分别经过两个灯泡，然后都流入电流表正接线柱，经过电流表后返回负极，所以电流表测的是C处的电流；

(2)[2]将灯2L与电流表正接线柱连接的线移到与电流表负接线柱连接，这样通过灯2L的电流就不流过电流表了，电流表就只测通过灯1L的电流。如图所示：

；

(3)[3]B处电流：

=0.54A-0.3A=0.24ABCAIII；

(4)在灯2L所在支路增加一个开关，当只闭合1L所在支路开关1S时，电流表测1L电流即A处电流；断开开关，闭合灯2L 所在支路开关2S时，电流表测2L电流即B处电流；当两开关均闭合时，电流表测干路电流即C处电流。满足可以不用更换电流表的位置，就能直接测岀A、B、C 三处的电流的要求，其电路图如图所示：

4．在“探究串、并联电路电流的特点”的实验中：

（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。

（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。

（3）当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC间电压为0．则电路故障可能是_____。

A．L1断路 B．L1短路 C．L2断路 D．L2短路

（4）排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是_____。

（5）接着小红继续探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如丙所示的电路。

① 闭合开关后，电流表A、A2的示数如图丁所示，则：灯L1中的电流为_____A；灯L2中的电流为_____A。

② 在某次操作中，小红闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？说出两例_____；_____。

【答案】电流表正负接线柱接反了 等于 见解析 见解析 A 换用不同规格的灯泡多次测量 0.54 0.46 两个电流表的量程不一样 灯L1的灯丝断了

【解析】

【详解】

(1)[1]小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是电流表正负接线柱接反了；

[2]根据串联电路电流的规律，通过灯L1中的电流等于通过灯L2中电流；

(2)[3]为了验证猜想是否正确，如果给出一个电流表，则可以：断开开关，将电流表接在A处，闭合开关，记下电流表示数；重复上面的步骤，将电流表分别接在B、C处，比较各处的电流大小；

[4]如果不增加任何其他器材，则可以：对换原电路中灯L1、L2的位置，闭合开关，再次观察比较两灯泡的亮度：若L2比L1亮，则猜想正确，若仍是L1比L2亮，则猜想不正确；

(3)[5]当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数，说明电路中有断路故障；用电压表进行检测时，测得AC间电压为3V，说明开关没有断路、电源是完好的；测得AB间电压为3V，说明此时电压表通过L2与电源两极相连，则L2没有断路；测得BC间电压为0，说明此时电压表不能与电源两极相连，则L1断路了；故选A；

(4)[6]排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是换用不同规格的灯泡多次测量；

(5)[7]由丙图可知，电流表A1测灯泡L1的电流，电流表A2测灯泡L2的电流，电流表A测的是干路电流；闭合开关后，电流表A、A2的示数如图丁所示，由并联电路的电流特点可知，A的示数应大于A2的示数，但图中电流表A的偏转角度较小，所以电流表A的量程是0～3A，电流表A2的量程是0～0.6A；则由丁图可知电流表A的示数（干路电流）是1A，电流表A2的示数（灯L2中的电流）是0.46A，则灯L1中的电流为

12-1A-0.46A0.54AIII

[8]电流表A、A2的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样；原因之二可能是灯L1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同。

5．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。他准备了两只相同的灯泡L1、L2和其它实验器材。

（进行实验）

（1）按如图所示的电路图连接电路；

（2）闭合开关，用电压表分别测出AB、BC、AC间的电压，并记录在表格中。

（分析与论证）

（1）在物理学中，串联电路电压的规律是：_____。

（2）分析小刚的实验数据得出的结论与他的猜想_____（填“相符”或“不相符”）

（评估）

这个实验的不足之处是：

（1）_____；

（2）_____。

【答案】串联电路总电压等于各用电器两端的电压之和 相符 使用两个相同的灯泡 没有多次测量数据

【解析】

【分析】

（1）根据教材知识和表格中AB、BC、AC间的电压值分析可得出结论；

（2）本实验使用相同的灯泡，只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应换用规格不同的灯泡进行多次测量．

【详解】

(1)在物理学中，串联电路电压的规律是总电压等于各部分电压之和；

(2)由表中数据可知,两灯泡两端的电压相等,且ABBCACUUU ，所以，根据小刚的实验数据得出的结论与他的猜想是相符的；

【评估】

由于实验中两灯泡两端的电压相等，说明他在实验时使用了两个相同的灯泡；他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律；

因此实验的不足之处是：①使用了两个相同的灯泡；②没有进行多次测量。

故答案为：(1). 串联电路总电压等于各用电器两端的电压之和 (2). 相符 (3). 使用两个相同的灯泡 (4). 没有多次测量数据。
