mt-11智能测控仪说明书
摘要：
一、产品简介
二、功能特点
三、使用方法
四、常见问题与解决方案
五、注意事项
正文：
一、产品简介
MT-11智能测控仪是一款高性能、高精度的测控设备，由基恩士公司研发生产。该产品具有出色的测量能力和广泛的应用领域，可为用户提供便捷、准确的测量服务。
二、功能特点
1.一体化设计：MT-11智能测控仪集成了多种测量功能，如长度、角度、速度等，满足用户多样化的测量需求。
2.高精度：采用高精度传感器和先进的信号处理技术，确保测量结果精确可靠。
3.一键测量：操作简便，只需一键即可完成测量，大幅缩短测量时间，降低人为误差。
4.智能化：具备自适应功能，可根据测量环境自动调整参数，提高测量稳定性。 5.抗干扰能力强：采用特殊抗干扰设计，有效抵抗电磁干扰、温度波动等影响，保证测量精度。
三、使用方法
1.开机准备：确认电源线连接正常，打开设备电源。
2.参数设置：根据实际需求，进入菜单系统设置测量参数。
3.测量操作：将待测物体放置在测量区域内，按下测量键即可完成测量。
4.数据读取：测量完成后，查看屏幕上的数据，可通过数据线将数据传输至计算机进行进一步处理。
四、常见问题与解决方案
1.故障现象：测量结果偏差较大。
解决方案：检查传感器是否清洁，调整传感器与待测物体的距离，重新校准设备。
2.故障现象：测量过程中出现停机。
解决方案：检查电源线是否接触良好，重新启动设备。
3.故障现象：数据传输异常。
解决方案：检查数据线连接是否正常，重新安装数据线。
五、注意事项
1.使用前请详细阅读说明书，了解产品性能、功能和操作方法。
2.保持测量环境清洁，避免灰尘和杂物的干扰。
3.避免在高温、湿度较大的环境下使用，以免影响设备性能。
4.定期对设备进行维护和校准，确保测量精度。
基恩⼠视觉系统操作⼿册
ATP-A07VA-A 视觉系统操作说明
ATP-A07VA-A有4套控制系统，分别是CF-LCD视觉系统，CF-POL视觉控制系统，TFT-LCD视觉控制系统，TFT-POL视觉控制系统。本说明书就以CF-POL视觉系统为例讲解说明CCD调试。1.0 开启电源后视觉系统⾃动进⼊开机画⾯，显⽰初始画⾯。
CCD1 CCD2
状态区域
偏移量CCD3
初始画⾯中显⽰CCD1，CCD2，CCD3 三个相机的当前画⾯。CCD1画⾯：显⽰相机1当前画⾯
CCD2画⾯：显⽰相机2当前画⾯
CCD3画⾯：显⽰相机3当前画⾯
状态区域：显⽰正在进⾏拍摄的结果（OK:拍摄完成，RE:再次拍摄NG:拍摄错误）
偏移量：表⽰拍摄结果输出的补偿值。1.1
滑动遥控器介绍1号按键 FUNCTION （功能键）切换功能菜单的显⽰和⾮显⽰ 2号按键 ESCAPE (退出键) 设定时返回前⾯⼀个界⾯或者退出3 号按键 TRIGGER (拍摄键) ⼀齐输⼊触发
4号按键 SCREEN (屏幕键) 按顺序切换现在显⽰的画⾯的显⽰类别 5 号按键VIEW (画⾯切换) 显⽰查看栏，切换画⾯的扩⼤/缩⼩，显⽰模式 6 号按键 MENU (主菜单) 更改对话框菜单的浓度7号按键 （调试功能） 在流程编辑画⾯中切换通常显⽰/扩⼤显⽰
OK 按键
7号按键
RUN/STOP 键
光标 按键1.2进⼊操作权限
按下按键1，弹出功能菜单对话框，移动光标⾄实⽤功能，进⼊对话框，选择⽤户帐号切换，弹出⽤户帐号切换对话框。
⽤户选择框中选择Administlator,⽤户密码是2222 。点击OK，进⼊操作权限了。
1.3建⽴视觉模板
视觉模板是视觉系统在⽣产中⽐对各种不同位置产品的模板，所以建⽴模板是必须选择轮廓明晰，表⾯清洁的产品。建⽴模板的产品必须放置在视觉图⽚的中央位置，便于视觉系统快速⽐对产品。
进⼊权限后，按遥控器背⾯7号按键，进⼊Main菜单。⼀共有4步和选项，（STEP3

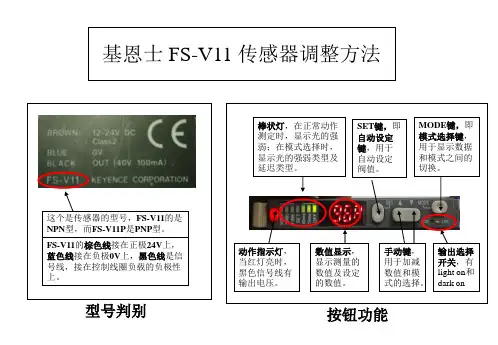

基恩士 FS-V11传感器调整方法
这个是传感器的住号，FS V11的魁
NPN住，ifijFS-VIIP^PNP^Io
FS-V11的棕色线接在山极24V I：, 蓝色线接在负极0V匕黑色线楚信 号线，接在控制线圈负戦的负极性 上。
按钮功能MODE
键, 模式选择辛
川F显刁型号判别 BLUE 0V
BL ACK OUT (40V 1OOmA»
FS-V11 KEVENCE CORPORATION 悸状疔・金正常动作
测定时，显示光的强
列：在模代选样时， 显小尤的强弱类型及 延迟类型。 SET键，即 自动设定 犍，用于 门
受光址显示值,显示当前检测到 的光准数值.会随看光纤感受到 的光的強度的变化而变化.最大 值为4095,最小值为0
额定增益显示，即光就的比例值的显示. 例如:测定值二设定值时,显示100%:测 定值X2二设定值时，就示50%：测定们二设 定（l'iX2时，显示200%,也就是进行一个 换算.测定值相当于设定值的百分之几. 比例值能够反映出来I」ght on或Dark on动 作的信号是否稳定.
每快速按•次模式选择犍.就会 在上而的4种状态卜•切换•次。 锁定动作
朿复上述步骤.肖显4；unL时.即解除锁泄完成
光源强度和计时器的模式选择
灵敏度设定
一.两点自动设定法 二.手动微调设定值 光筋的时候.按FSET键.然后光强的时候, 按卜SET键，放大器就仝自动计算设定们，
UU设定值二（光弱的值+光强的值）4-2 例如:光弱的时候数（1*1^500.光强的时候 数值是1500•那么在两点自动设定操作后. 放大器门动汁并出來的设定值就兄1000・ 检测到的光小于1000的时帳.Dark on就会 仃输出信号.检测到的光大于1000的时候. Light on^t会有输出信号o 按上下键可 调楼设定值 和比例值显示数据
按住MODE键3秒以上.却进入到光源强度和延丈
间的模式选择中.先默认进入同时按仆手动键的上键按SET键 在仏示受光量当前数值时.按上下键.数值闪烁 马上再按上下键时.就会加减设泄值的数值。
基恩士3D软件使用手册
MD-V9900
系列
用户手册
请在使用前阅读本手册。
在阅读完毕后，请妥善保管本手册，以备将来参考。
3-A某iYVO4激光刻印机
前言
激光刻印机《MD-V9900系列》使用激光，不仅可以2维平面（某，Y）进行高品质刻印，而且通过控制高度（Z）方向，实现对3维立体形状工件的刻印。为了达到安全、正确使用《MD-V9900系列》的目的，本手册对安装方法、与外部机器的连接、维护进行说明。
另外，关于机器的设定和操作，请准备另售的激光刻印机设定软件（MARKINGBUILDER2）或触控式控制台（MC-P1）。并请参见CD-ROM中收录的PDF手册。请妥善保管本手册，以备将来参考。
符号的意思
为了预防可能对人体造成的伤害或机器损坏，以下事项请务必谨守，本书用以下标志区分。
重要注 表示操作中务必遵守的注意事项和限制事项。表示针对容易出错的操作步骤所作的重要提示。
加深对本文理解的事项或有益的信息。
表示本书或相关手册的参见页。
一般注意事项
在启动和操作过程中，请务必确认产品是否正常操作后方可使用。
本机万一发生故障时，为防止各种情况的损害，请采取完全的安全预防措施。
请注意，如将产品用于规定规格以外、或对产品进行改造，我们不能保证其功能及性能。
当本机与其它仪器结合使用时，它的功能和性能可能降低，这主要取决于操作条件和周围环境，请充分考虑的基础上使用。
不要作为保护人体为目的使用本机。
请不要使包括周边机器在内的各类机器处于温度急剧变化的环境中。可能导致结霜。
关于注册商标、商标
本手册记载的公司名称以及产品名称是各公司的注册商标或商标。
安全注意事项
关于激光规格 本产品使用激光作为光源，根据日本行业标准（JIS）的“激光产品的放射安全标准”（JISC6802），分为４级（刻印加工激光）、２级（导向激光）。日本行业标准（JIS）根据激光产品的输出等级将产品安全分为不同等级，从而防止对操作激光产品或可能暴露于激光束中的操作人员造成身体损害。下面是对其的危险评估和等级的总结。
