汽车起重机支腿液压系统设计
摘 要
本设计在分析汽车起重机的功能、组成和工作特点的基础上，并结合国内外汽车起重机的运用现状和发展趋势，设计了一款中小吨位汽车起重机底盘支腿液压系统。在设计本机液压系统中，通过阅读大量国内外相关资料和调研市场上已存在产品，对中小吨位汽车起重机的功能和工作原理进行了深入的了解和分析，具体分析了汽车起重机液压系统的功能、组成、工作特点以及系统类型，总结出液压传动在汽车起重机应用中的优缺点。根据汽车起重机的工作特点对支腿液压系统进行典型工况分析，确定了液压系统要求；结合液压系统原理拟定支腿液压系统底盘分布图、支腿液压管路图。根据汽车起重机的技术参数对液压系统进行了设计计算，确定了液压系统元件；并结合支腿机构的主要参数对支腿机构强度校核与稳定性分析，对支腿回路的组成原理和性能进行分析；通过对系统压力损失的验算和发热校核，检验液压系统设计的合理性。
关键词：汽车起重机； 液压系统； 支腿液压； 设计计算
Hydraulic system design of Outrigger of truck crane
ABSTRACT
The design analysis of truck crane on the basis of the functions, composition and
characteristics of work, application situation and development trend of domestic and
international truck crane, designed a hydraulic system for small and medium tonnage
truck crane chassis legs. In the design of the hydraulic system, by reading a lot of
液压系统设计项目
汽车起重机液压系统设计

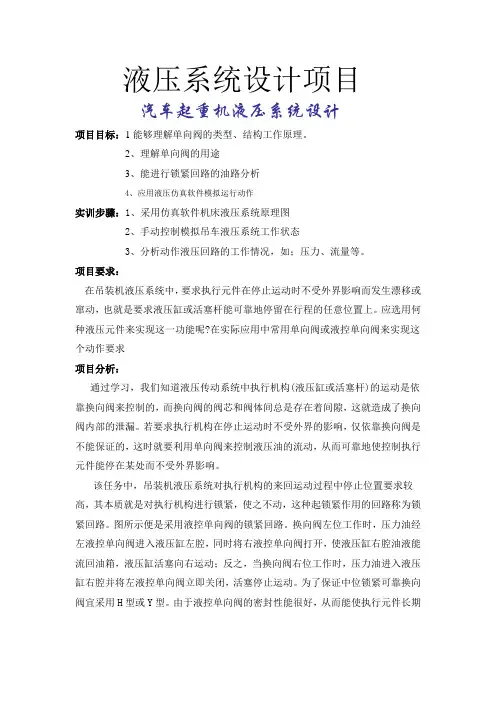

项目目标：1能够理解单向阀的类型、结构工作原理。
2、理解单向阀的用途
3、能进行锁紧回路的油路分析
4、应用液压仿真软件模拟运行动作
实训步骤：1、采用仿真软件机床液压系统原理图
2、手动控制模拟吊车液压系统工作状态
3、分析动作液压回路的工作情况，如；压力、流量等。
项目要求：
在吊装机液压系统中，要求执行元件在停止运动时不受外界影响而发生漂移或窜动，也就是要求液压缸或活塞杆能可靠地停留在行程的任意位置上。应选用何种液压元件来实现这一功能呢?在实际应用中常用单向阀或液控单向阀来实现这个动作要求
项目分析：
通过学习，我们知道液压传动系统中执行机构(液压缸或活塞杆)的运动是依靠换向阀来控制的，而换向阀的阀芯和阀体间总是存在着间隙，这就造成了换向阀内部的泄漏。若要求执行机构在停止运动时不受外界的影响，仅依靠换向阀是不能保证的，这时就要利用单向阀来控制液压油的流动，从而可靠地使控制执行元件能停在某处而不受外界影响。
该任务中，吊装机液压系统对执行机构的来回运动过程中停止位置要求较高，其本质就是对执行机构进行锁紧，使之不动，这种起锁紧作用的回路称为锁紧回路。图所示便是采用液控单向阀的锁紧回路。换向阀左位工作时，压力油经左液控单向阀进入液压缸左腔，同时将右液控单向阀打开，使液压缸右腔油液能流回油箱，液压缸活塞向右运动；反之，当换向阀右位工作时，压力油进入液压缸右腔并将左液控单向阀立即关闭，活塞停止运动。为了保证中位锁紧可靠换向阀宜采用H型或Y型。由于液控单向阀的密封性能很好，从而能使执行元件长期锁紧。这种锁紧回路主要用于汽车起重机的支腿油路和矿山机械中液压支架的油路。
液压系统图
图1为汽车液压吊车支腿液压系统原理图
图2为汽车液压吊车起重液压系统原理图
手动阀操作 系统工作情况
A B C D E F 前肢腿液压缸 后肢腿液压缸 回转液压马达 升缩液压缸 变幅液压缸 起升液压缸 制动液压缸
摘 要

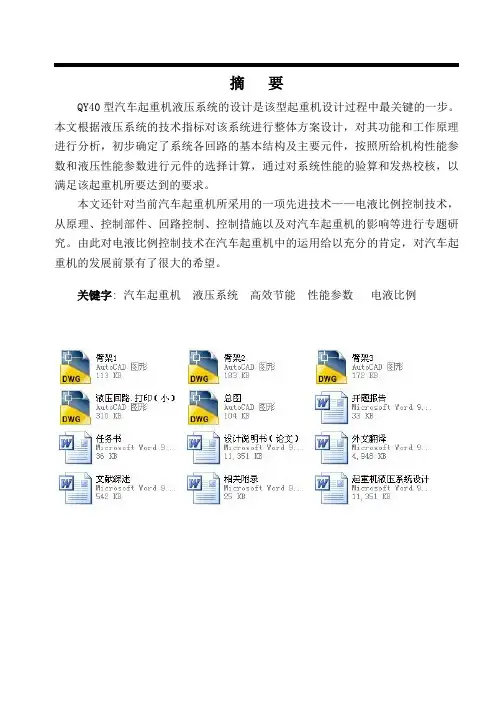

QY40型汽车起重机液压系统的设计是该型起重机设计过程中最关键的一步。本文根据液压系统的技术指标对该系统进行整体方案设计，对其功能和工作原理进行分析，初步确定了系统各回路的基本结构及主要元件，按照所给机构性能参数和液压性能参数进行元件的选择计算，通过对系统性能的验算和发热校核，以满足该起重机所要达到的要求。
本文还针对当前汽车起重机所采用的一项先进技术——电液比例控制技术，从原理、控制部件、回路控制、控制措施以及对汽车起重机的影响等进行专题研究。由此对电液比例控制技术在汽车起重机中的运用给以充分的肯定，对汽车起重机的发展前景有了很大的希望。
关键字: 汽车起重机 液压系统 高效节能 性能参数 电液比例
Abstract
Model QY40 automobile crane hydraulic pressure systematic design this type
hoist the most key one of the design process.This text analyses , demand to carry on the
scheme to work out on this performance systematic in hydraulic pressure.
Prove to its function and operation principle
Have confirmed the basic structure of system every return circuit and main component
tentatively According to giving the organization performance parameters and choice of
carrying on the component of performance parameter of hydraulic pressure to
汽车起重机液压系统设计
汽车起重机液压系统设计是指根据起重机的工作原理和要求，设计出满足其运行需求的液压系统。液压系统是一种通过液体传递压力和控制动作的力传递系统，常用于重型机械设备中。以下是一种1200字以上的汽车起重机液压系统设计方案：
1.系统结构设计
汽车起重机液压系统主要包括液压冷却系统、液压动力系统和液压控制系统。液压冷却系统用于降低液压油温度，确保液压系统的正常工作；液压动力系统主要由液压泵、液压缸和阀门组件等组成，提供液压能量以实现起重机的动作；液压控制系统用于控制液压动力系统的工作状态，实现起重机的精确操作。
2.液压冷却系统设计
液压冷却系统采用水冷方式，通过水冷却器降低液压油温度，确保液压系统的稳定工作。水冷却系统设计应考虑流量、温度和压力等参数，选定适合起重机需求的水冷却器。同时，还应设置液压油温度传感器和冷却水温度传感器，实时监测液压油和冷却水的温度，并通过控制系统对冷却水流量和泵的运行状态进行控制。
3.液压动力系统设计
液压动力系统主要由液压泵、液压缸和阀门组件等组成。液压泵通过驱动发动机输出液压能量，提供动力给液压缸实现起重机的运行。液压泵选型时考虑起重机的额定载荷、工作速度和工作环境等因素，选用流量和压力适合的液压泵。液压缸根据起重机的使用要求和结构设计，选用适当尺寸和压力等级的液压缸。液压阀门组件包括方向阀、流量阀和压力阀等，通过控制液压动力的通断、流量和压力，实现起重机的精确控制。
4.液压控制系统设计
液压控制系统用于控制液压动力系统的工作状态，实现起重机的精确操作。液压控制系统应包括液压控制阀、传感器和控制器等。液压控制阀根据起重机的动作要求和功能设计，选用相应数量和类型的液压控制阀，如二位四通阀、比例阀和伺服阀等。传感器主要包括液压油压力传感器和液压油位传感器，通过监测液压系统中的压力和油位等参数，实时反馈给控制器进行处理。控制器根据传感器的反馈信号，通过控制液压阀来实现起重机的精确操作，包括起重、下降、伸缩等动作。
