数控机床电气控制

数控机床电气控制（数控技术专业）

数控机床电气控制练习题

一、名词解释：

1、低压电器：

是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：

自动控制系统中用于发送控制指令的电器。

3、熔断器：

是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：

一种触头延时接通或断开的控制电器。

5、电气原理图：

用图形符号、文字符号、项目代号等表示电路的各个电气元件之间得关系和工作原理得图称为电气原理图。

6、零压保护：

为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

7、欠压保护：

在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

8、减压起动：

在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

9、主电路：

主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，

10、辅助电路：

辅助电路是小电流通过电路

二、填空：

1、常用的低压电器是指工作电压在交流1200 V以下、直流1500V以下的电器。 2、选择低压断路器时，额定电压或额定电流应 小于 电路正常工作时的电压和电流。

3、行程开关也称 限位 开关，可将 机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

4、按钮常用于控制电路， 绿 色表示起动， 红 色表示停止。

5、熔断器是由 熔体 和 熔管 两部分组成的。

6、交流接触器是一种用来( 频繁 )接通或分断 主 )电路的自动控制电器。

7、时间继电器是一种触头( 延时接通 或 断开 )的控制电器。

8、一般速度继电器的动作转速为( 120 )r/min，复位转速为( 100 )r/min。

机械与设备　

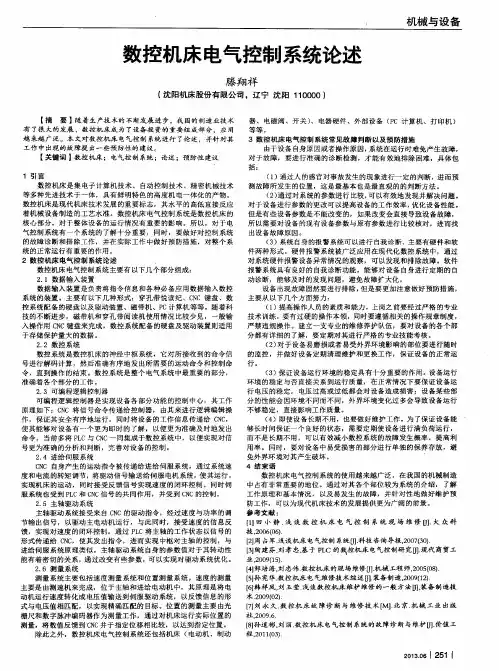

数控机床电气控制系统论述　

滕翔祥　

（沈阳机床股份有限公司。辽宁沈阳１１００００）　

【摘要】随着生产技术的不断发展进步，我国的制造业技术　

有了很大的发展，数控机床成为了设备投资的重要组成部分，应用　

越来越广泛。本文对数控机床电气控制系统进行了论述，并针对其　

工作中出现的故障提出一些预防性的建议。　

【关键词】数控机床；电气控制系统；论述；预防性建议　

１引言　

数控机床是集电子计算机技术、自动控制技术、精密机械技术　

等多种先进技术于一体，具有鲜明特色的高度机电一体化的产物。　

数控机床是现代机床技术发展的重要标志，其水平的高低直接反应　

着机械设备制造的工艺水准。数控机床电气控制系统是数控机床的　

核心部分，对于整体设备的运行情况有重要的影响。所以，对于电　

气控制系统有一个系统的了解十分重要，同时，要做好对控制系统　

的故障诊断和排除工作，并在实际工作中做好预防措施，对整个系　

统的正常运行有重要的作用。　

２数控机床电气控制系统论述　

数控机床电气控制系统主要有以下几个部分组成：　

２．１数据输入装置　

数据输入装置是负责将指令信息和各种必各应用数据输入数控　

系统的装置。主要有以下几种形式：穿孔带悦读纪、ＣＮＣ键盘、数　

控系统配备的硬盘以及驱动装置、磁带机、Ｐｃ计算机等等。随着科　

技的不断进步，磁带机和穿孔带阅读机使用情况比较少见，一般输　

入操作用ＣＮＣ键盘来完成，数控系统配备的硬盘及驱动装置则适用　

于存储保护量大的数据。　

２．２数控系统　

数控系统是数控机床的神经中枢系统，它对所接收到的命令信　

号进行解码计算，然后准确有序地发出所需要的运动命令和控制命　

令，直到操作的结束。数控系统是整个电气系统中最重要的部分，　

准确着各个部分的工作。　

２．３可编程逻辑控制器　

可编程逻辑控制器是实现设备各部分功能的控制中心，其工作　

原理如下：ＣＮＣ将信号命令传递给控制器，由其来进行逻辑编辑操　

作，保证其安全有序地运行，同时将设备的工作信息传递给ＣＮＣ，　

机械《机床电气控制》教案

第一章：绪论

1.1 课程介绍

解释机床电气控制课程的目标和重要性。

概述机床电气控制的基本概念和历史。

1.2 机床电气控制系统的组成

介绍机床电气控制系统的常见组成部分，例如电源、控制器、执行器等。

解释各部分的功能和相互作用。

1.3 机床电气控制技术的发展趋势

探讨机床电气控制技术的发展历程。

介绍当前机床电气控制技术的发展趋势和未来展望。

第二章：电气元件

2.1 电源

介绍机床电气控制系统中电源的作用和类型。

解释不同电源的特点和应用场景。

2.2 控制器

讲解控制器的功能和工作原理。

介绍常见的控制器类型，如继电器控制器、PLC控制器等。

2.3 执行器

解释执行器的作用和分类。

探讨不同执行器的工作原理和应用领域。

第三章：电气控制原理 3.1 控制逻辑

介绍电气控制逻辑的基本概念和常用符号。

解释逻辑运算和逻辑门电路的工作原理。

3.2 控制电路设计

讲解控制电路设计的基本原则和方法。

探讨如何根据机床需求设计合适的控制电路。

3.3 控制电路实例分析

分析具体的机床控制电路实例。

解释电路的工作原理和功能。

第四章：PLC控制系统

4.1 PLC基本原理

介绍可编程逻辑控制器（PLC）的定义和工作原理。

解释PLC的主要组成部分和功能。

4.2 PLC编程

讲解PLC编程的基本语言和指令系统。

探讨如何使用PLC编程实现机床控制功能。

4.3 PLC控制系统设计

讲解PLC控制系统设计的基本步骤和方法。

探讨如何根据机床需求设计合适的PLC控制系统。

第五章：机床电气控制系统的维护与故障诊断

5.1 机床电气控制系统的维护

讲解机床电气控制系统的日常维护和保养方法。 解释如何检查和解决问题以保持系统正常运行。

5.2 故障诊断与维修

介绍故障诊断的基本方法和技巧。

探讨如何诊断和修复机床电气控制系统中常见的故障。

第六章：典型机床电气控制系统的分析

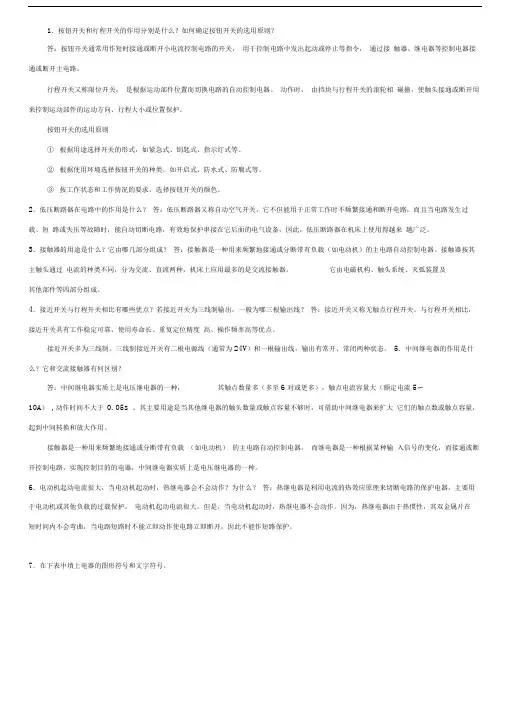

1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？

答：按钮开关通常用作短时接通或断开小电流控制电路的开关， 用于控制电路中发出起动或停止等指令， 通过接 触器、继电器等控制电器接通或断开主电路。

行程开关又称限位开关， 是根据运动部件位置而切换电路的自动控制电器。 动作时， 由挡块与行程开关的滚轮相 碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。

按钮开关的选用原则

① 根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。

② 根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。

③ 按工作状态和工作情况的要求，选择按钮开关的颜色。

2．低压断路器在电路中的作用是什么？ 答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短 路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来 越广泛。

3．接触器的用途是什么？它由哪几部分组成？ 答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。接触器按其主触头通过 电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。 它由电磁机构、触头系统、灭弧装置及

其他部件等四部分组成。

4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？ 答：接近开关又称无触点行程开关。与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度 高、操作频率高等优点。

接近开关多为三线制。三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。 5．中间继电器的作用是什么？它和交流接触器有何区别？

答：中间继电器实质上是电压继电器的一种， 其触点数量多（多至6对或更多），触点电流容量大（额定电流5〜

10A） ,动作时间不大于 0.05s 。其主要用途是当其他继电器的触头数量或触点容量不够时，可借助中间继电器来扩大 它们的触点数或触点容量，起到中间转换和放大作用。
