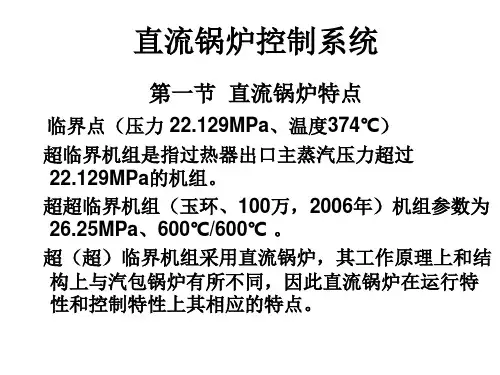

第十一章 直流锅炉自动控制系统 [2013]

直流锅炉启动控制系统介绍2016.51带循环泵的启动系统1.1系统介绍对于配置带循环泵的启动锅炉，在锅炉的启动及低负荷运行阶段，炉水循环确保了在锅炉达到最低直流负荷之前的炉膛水冷壁的安全性。

当锅护负荷大于最低直流负荷时，一次通过的炉膛水冷壁质量流速能够对水冷壁进行足够的冷却。

启动系统主要由除氧器、给水泵、大气式扩容器、集水箱、启动循环泵、启动分离器等组成，具体流程图见图3在炉水循环中，由分离器分离出来的水往下流到锅炉启动循环泵的人口，通过泵提高压力来克服系统的流动阻力和省煤器最小流量控制阀(V-507)的压降，水冷壁的最小流量是通过省煤器最小流量控制阀来实现控制的，即使当一次通过的蒸汽量小于此数值时，炉膛水冷壁的质量流速也不能低于此数值。

炉水再循环提供了锅炉启动和低负荷时所需的最小流量，选用的循环泵能提供锅炉冷态和热态启动时所需的体积流量，在启动过程中，并不需要像简单疏水扩容器系统那样往扩容器进行连续地排水。

循环泵的设计必须提供足够的压头来建立冷态和热态启动时循环所需的最小流量。

从控制阀出来的水通过省煤器，再进人炉膛水冷壁，总体流程如图2所示，在循环中，有部分的水蒸气产生，然后此汽水混合物进人分离器，分离器布置靠近炉顶，这样可以提供循环泵在任何工况下(包括冷态启动和热态再启动)所需要的净吸压头，分离器的较高的位置同样也提供了在锅炉初始启动阶段汽水膨胀时疏水所需要的静压头。

在图3所示启动系统图中，循环泵和给水泵是申联布置，这样的布且具有以下优点:(1)进人循环泵的水来自下降管或锅炉给水管或同时从这两者中来; 这样的布置使得在各个启动过程中，总是有水流过循环泵，泵的流量恒定，无须设置任何最小流盆的泵循环回路及其必须的控制设备;(2)锅炉给水的欠熔可增加循环泵的净吸压头;当分离器由湿态转向干态时，疏水流量为0，但此时循环泵能从给水管道中得到足够的流量，可保证分离器平滑地从干态转向湿态，无须在此时进行循环泵的关停操作。

神经网络控制算法
模拟人脑神经元网络，自适应学习和优化控制策 略，处理复杂的非线性过程。
人机界面
监控界面
实时显示锅炉的运行状态、控制参数和报警信息，方便操作人员 监控。
操作界面
提供控制按钮、输入框和菜单等交互元素，支持操作人员对控制系 统进行操作。
报表界面
生成各种运行报表，如日报表、月报表和年报表，便于分析和总结 。
03
严格控制锅炉的运行参 数，避免超压、超温等 危险情况。
04
保持工作场所整洁，避 免杂物堆积，确保安全 通道畅通。
常见故障与排除方法
01
02
03
04
控制系统失灵
检查控制线路是否连接良好， 元件是否损坏，及时修复或更
换。
锅炉压力异常
检查压力传感器是否正常，调 整压力调节阀，确保压力在正
常范围内。
温度控制不稳定
建立设备维护档案，记录设备 的运行状况和维护情况，以便
及时发现问题并处理。
THANK YOU
感谢各位观看
《锅炉自动控制系统》PPT课件
目录
• 锅炉自动控制系统概述 • 锅炉自动控制系统硬件 • 锅炉自动控制系统软件 • 锅炉自动控制系统应用与案例 • 锅炉自动控制系统安全与维护
01
锅炉自动控制系统概述
定义与功能
定义
锅炉自动控制系统是指利用自动化技 术实现对锅炉运行过程的自动控制， 以达到提高效率、安全可靠、节能环 保等目的。
功能
自动控制锅炉的运行状态，包括温度 、压力、水位等参数，实现自动化调 节和远程监控，提高生产效率和安全 性。
系统组成与结构
系统组成
锅炉自动控制系统主要由传感器、执行器、控制器、人机界面等部分组成。

电厂660 MW 机组锅炉为DG2000/26.15-Ⅱ型超超临界参数变压直流型锅炉
减温水流量 锅炉指令BD 中间点汽温 负荷指令
f(t)
f(t)
f(x)
∑
PI
× 燃料量M 给水指令 燃料率指令 原控制方案
主汽温度在锅炉运行稳定的情况下波动达到15℃左右，变负 荷过程中，有时汽温波动达到30℃。
改进 （1）协调控制协调，汽机控制加压力限制；避免汽轮 机调门动作对锅炉的储能过度的释放，导致汽温骤然 下降。
第三节 直流锅炉控制方案
一、直流锅炉的控制任务
直流锅炉的控制任务和汽包锅炉基本相同； （1）使锅炉的蒸发量迅速适应负荷的需要； （2）保持蒸汽压力和温度在一定范围内； （3）保持燃烧的经济性； （4）保持炉膛负压在一定范围内。 直流锅炉的控制系统也包括给水、燃料、送风、炉膛压 力和汽温等控制系统。 在给水控制、过热汽温控制、直流锅炉特有的启动过 程控制（或燃料控制）上有所不同，而送风、炉膛压力和 再热汽温等控制系统与汽包锅炉相同。
燃水比改变后，汽水流程中各点工质焓值和温 度都随着改变，可选择锅炉受热面中间位置某点 蒸汽温度作为燃水比是否适当的信号。 中间点温度不仅变化趋势与过热汽温一致，而 且滞后时间比过热汽温滞后时间要小得多。中间 点温度过热度越小，滞后越小，也就是越靠近汽 水行程的入口，温度变化的惯性和滞后越小。超 临界机组一般取汽水分离器出口蒸汽温度作为中 间点温度来反映燃水比。
（1）调整给水量（以燃料为基础控制）
锅炉指令BD
燃料量M
给水流量W
f (t )
f (x ) 基本给水指令 × 分离器出口温度修正 减温器进出口温差修正 以及其它修正
燃料调节器
给水调节器

锅炉自动控制系统原理
锅炉自动控制系统原理，是指通过改变给水量、燃料量和空气量等参数，以实现锅炉运行状态的自动调节和控制。

其基本原理如下：
1. 反馈控制原理：锅炉自动控制系统通过传感器获取锅炉各种参数的实时数值，如水位、压力、温度等，并将这些数值反馈到控制器中。

控制器根据设定的目标值和实际值之间的差异，计算出调节量，并将调节量输出到执行机构，对给水量、燃料量和空气量进行调节，使得锅炉保持在预定的运行状态。

2. 控制策略原理：锅炉自动控制系统采用不同的控制策略，以满足不同的运行需求。

常见的控制策略包括比例控制、积分控制和微分控制。

比例控制是根据实际值与目标值的差异，按比例调节输出量；积分控制是根据实际值与目标值的累积差异，按比例调节输出量；微分控制是根据实际值的变化速率，按比例调节输出量。

通过合理地组合这些控制策略，可以实现锅炉自动控制系统的精确调节和稳定运行。

3. 安全保护原理：锅炉自动控制系统在设计中考虑了安全保护功能。

当锅炉出现异常情况时，如超过安全压力、水位过低等，系统会发出报警信号，并采取相应的措施进行保护。

常见的安全保护功能包括水位控制、燃料气动比控制、过热保护等。

这些保护功能可以有效地避免锅炉的过载运行和危险事故的发生。

总之，锅炉自动控制系统原理主要包括反馈控制原理、控制策
略原理和安全保护原理。

通过科学合理地运用这些原理，可以实现锅炉自动控制系统的高效运行和安全保护。
