sus304不锈钢硬度标准

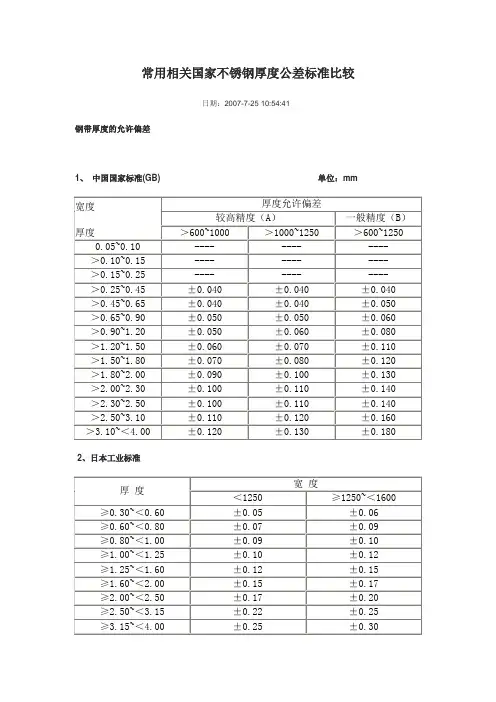

常用相关国家不锈钢厚度公差标准比较

日期：2007-7-25 10:54:41

钢带厚度的允许偏差

1、 中国国家标准(GB) 单位：mm

宽度

厚度 厚度允许偏差

较高精度（A） 一般精度（B）

＞600~1000 ＞1000~1250 ＞600~1250

0.05~0.10 ---- ---- ----

＞0.10~0.15 ---- ---- ----

＞0.15~0.25 ---- ---- ----

＞0.25~0.45 ±0.040 ±0.040 ±0.040

＞0.45~0.65 ±0.040 ±0.040 ±0.050

＞0.65~0.90 ±0.050 ±0.050 ±0.060

＞0.90~1.20 ±0.050 ±0.060 ±0.080

＞1.20~1.50 ±0.060 ±0.070 ±0.110

＞1.50~1.80 ±0.070 ±0.080 ±0.120

＞1.80~2.00 ±0.090 ±0.100 ±0.130

＞2.00~2.30 ±0.100 ±0.110 ±0.140

＞2.30~2.50 ±0.100 ±0.110 ±0.140

＞2.50~3.10 ±0.110 ±0.120 ±0.160

＞3.10~＜4.00 ±0.120 ±0.130 ±0.180

2、日本工业标准

厚 度 宽 度

＜1250 ≥1250~＜1600

≥0.30~＜0.60 ±0.05 ±0.06

≥0.60~＜0.80 ±0.07 ±0.09

≥0.80~＜1.00 ±0.09 ±0.10

规格CSiMnPSNiCrMoCuN其他标准

SUS303≤0.15≤1.00≤2.00≤0.20≥0.158.00～10.0017.00～19.00≤0.60---JIS G4303-2005

SUS304≤0.08≤1.00≤2.00≤0.045≤0.0308.00～10.5018.00～20.00----JIS G4303-2005

SUS303Cu≤0.15≤1.00≤3.00≤0.20≥0.158.00～10.0017.00～19.00≤0.601.50～3.50--JIS G4303-2005

S30300≤0.15≤1.00≤2.00≤0.20≥0.158.00～10.0017.00～19.00----ASTM A959-2009

规格

SUS303

SUS304

SUS303Cu

S30300加工特性

SUS303是奥氏体型易切削不锈耐磨耐烧钢，为改善该钢的性能，可在钢中加入不多于0.60﹪的钼,可耐烧蚀，产品良好的切削性及耐烧、耐蚀性。

具有良好的耐蚀性、耐热性、低温强度和机械性能，冲压弯曲等热加工性好，无热处理硬化现象，无磁性

通过添加Cu元素和少量的硫、磷使其较304更易切削加工，其他性能与与304相似，防腐性能没304好。303Cu不锈钢提高切削性能和抗高温粘结性能。最适用于自动车床。螺栓和螺母。 303Cu不锈钢是奥氏体型易切削不锈耐磨酸钢,为改善该钢的性能,可在钢中加入不多于0.60﹪的钼,可耐烧蚀,产品良好的切削性及耐烧.耐蚀性.

SUS303是奥氏体型易切削不锈耐磨耐烧钢，为改善该钢的性能，可在钢中加入不多于0.60﹪的钼,可耐烧蚀，产品良好的切削性及耐烧、耐蚀性。力学特性抗拉强度 σb (MPa)：≥520条件屈服强度 σ0.2 (MPa)：≥205伸长率 δ5 (%)：≥40 断面收缩率 ψ (%)：≥50≤187HB;≤90HRB;≤200HV 固溶1010～1150℃快冷屈服强度 σs=263.80 Mpa 抗拉强度 σb=625.55 Mpa 延伸率δ=46.70% 硬度HB ≤187 HRB≤90 HV ≤200杨氏模量　E=194020 Mpa 硬化指数 n=0.193厚向各向异性指数 r00=0.936 r45=1.123 r90=0.909密度ρ=7.93 g·cm-3 比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃) 20 100 500 2.1 16.3 21.4线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～400 16.0 16.8 17.5 18.1电阻率0.73 Ω·mm2·m-1 熔点 1398～1420℃

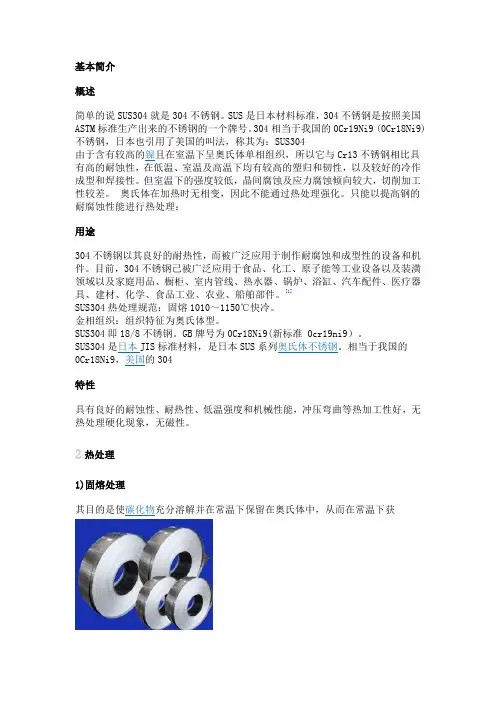

基本简介

概述

简单的说SUS304就是304不锈钢。SUS是日本材料标准，304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢，日本也引用了美国的叫法，称其为：SUS304

由于含有较高的镍且在室温下呈奥氏体单相组织，所以它与Cr13不锈钢相比具有高的耐蚀性，在低温、室温及高温下均有较高的塑归和韧性，以及较好的冷作成型和焊接性。但室温下的强度较低，晶间腐蚀及应力腐蚀倾向较大，切削加工性较差。 奥氏体在加热时无相变，因此不能通过热处理强化。只能以提高钢的耐腐蚀性能进行热处理：

用途

304不锈钢以其良好的耐热性，而被广泛应用于制作耐腐蚀和成型性的设备和机件。目前，304不锈钢已被广泛应用于食品、化工、原子能等工业设备以及装潢领域以及家庭用品、橱柜、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件。[1]

SUS304热处理规范：固熔1010～1150℃快冷。

金相组织：组织特征为奥氏体型。

SUS304即18/8不锈钢。GB牌号为0Cr18Ni9(新标准 0cr19ni9）。

SUS304是日本JIS标准材料，是日本SUS系列奥氏体不锈钢。相当于我国的0Cr18Ni9，美国的304

特性

具有良好的耐蚀性、耐热性、低温强度和机械性能，冲压弯曲等热加工性好，无热处理硬化现象，无磁性。

2热处理

1)固熔处理

其目的是使碳化物充分溶解并在常温下保留在奥氏体中，从而在常温下获

SUS304

单相奥氏体组织，使钢具有最高的耐腐蚀性能。

固溶处理的加热温度一般均较高，在1050-1100℃之间，并按含碳量的高低作适当调整。由于18-8不锈钢导热性很差，不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。固溶处理时，要特别注意防止增碳。因为增碳将会增加18-8钢的晶间腐蚀倾向。冷却介质,一般采用清水。固溶处理后的组织一般是单相奥氏体，但对含有钛、铌、钼的不锈钢，尤其当是铸件时,还含有少量的铁素体。固溶处理后的硬度一般在135HBS左右。

SUS304材料标准

1. 引言

SUS304是一种常用的不锈钢材料，具有良好的抗腐蚀性能和机械强度，广泛应用于制造业中的各个领域。本文将介绍SUS304材料的相关标准以及其主要特性。

2. 标准规范

SUS304材料的标准规范主要包括以下几个方面：

2.1. 化学成分

SUS304材料的化学成分符合以下要求：

• 碳（C）含量不超过0.08%

• 硅（Si）含量不超过1.00%

• 锰（Mn）含量不超过2.00%

• 磷（P）含量不超过0.045%

• 硫（S）含量不超过0.030%

• 铬（Cr）含量在18.0%至20.0%之间

• 镍（Ni）含量在8.0%至10.5%之间

2.2. 机械性能

SUS304材料的机械性能符合以下要求：

• 屈服强度不低于205 MPa

• 抗拉强度不低于515 MPa

• 延伸率不低于40%

2.3. 抗腐蚀性能

SUS304材料具有良好的抗腐蚀性能，可以在常见的大气、水和酸性环境下使用。它对氯化物离子的腐蚀性能也相对较好。

2.4. 焊接性能

SUS304材料具有良好的焊接性能，可以通过常见的焊接方法（如电弧焊、激光焊等）进行焊接。焊接后的接头强度能够满足要求，并且焊缝的腐蚀性能与基材相似。 3. 适用领域

基于SUS304材料的优异性能，它在制造业中得到广泛应用，包括但不限于以下领域：

• 建筑和装饰领域：门窗、护栏、卫生间设备等

• 食品加工和制药领域：食品容器、制药设备等

• 化工领域：储罐、管道、阀门等

• 石油和天然气工业领域：石油和天然气设备、管道等

4. 典型应用案例

以下是SUS304材料在实际应用中的典型案例：

4.1. 厨房设备

SUS304材料被广泛用于厨房设备的制造，如不锈钢水槽、炉灶、厨房用具等。这些产品具有良好的抗腐蚀性能和易清洁的特性，能够满足日常使用的要求，并且具有较长的使用寿命。

4.2. 医疗设备

SUS304材料也被广泛应用于医疗设备的制造，如手术器械、医疗器械等。由于其良好的抗腐蚀性能和生物相容性，SUS304材料能够满足医疗行业对材料性能的严格要求。
