结构实体位置与尺寸偏差检验记录

建筑结构实体质量检查检验用表

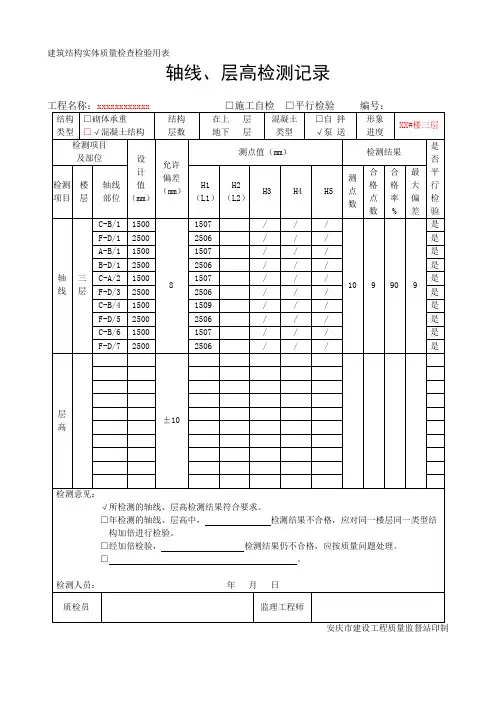

轴线、层高检测记录

工程名称：xxxxxxxxxxxx □施工自检 □平行检验 编号：

结构

类型 □砌体承重

□√混凝土结构 结构

层数 在上 层

地下 层 混凝土

类型 □自 拌

√泵 送 形象

进度 XX#楼三层

检测项目

及部位 设

计

值

（mm） 允许

偏差（mm） 测点值（mm） 检测结果 是否平行检验 检测

项目 楼层 轴线

部位 H1

（L1） H2

（L2） H3 H4 H5 测点数 合格点数 合格率

% 最大偏差

轴线 三层 C-B/1 1500

8 1507 / / /

10 9 90 9 是

F-D/1 2500 2506 / / / 是

A-B/1 1500 1507 / / / 是

B-D/1 2500 2506 / / / 是

C-A/2 1500 1507 / / / 是

F-D/3 2500 2506 / / / 是

C-B/4 1500 1509 / / / 是

F-D/5 2500 2506 / / / 是

C-B/6 1500 1507 / / / 是

F-D/7 2500 2506 / / / 是

层高

±10

检测意见：

√所检测的轴线、层高检测结果符合要求。

□年检测的轴线、层高中， 检测结果不合格，应对同一楼层同一类型结

构加倍进行检验。

□经加倍检验， 检测结果仍不合格，应按质量问题处理。

□ 。

检测人员： 年 月 日

质检员 监理工程师

安庆市建设工程质量监督站印制 说明：

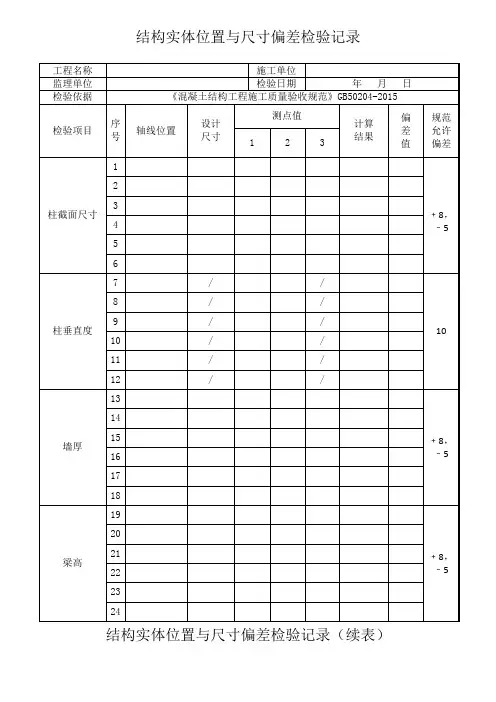

结构实体位置与尺寸偏差检验记录

工程名称 施工单位

监理单位 检验日期 年 月 日

检验依据 《混凝土结构工程施工质量验收规范》GB50204-2015

检验项目 序号 轴线位置 设计

尺寸 测点值 计算

结果 偏

差

值 规范允许偏差 1 2 3

柱截面尺寸 1

﹢8，﹣5 2

3

4

5

6

柱垂直度 7 / /

10 8 / /

9 / /

10 / /

11 / /

12 / /

墙厚 13

﹢8，﹣5 14

15

16

17

18

梁高 19

﹢8，﹣5 20

21

22

23

24

结构实体位置与尺寸偏差检验记录（续表）

检验项目 序号 轴线位置 设计

尺寸 测点值 计算

结果 偏

差

值 规范允许偏差 1 2 3

板厚 25

﹢8，﹣5 26

27

28

29

30

层高 31

±10 32

33

34

35

36

检验结论

施工单位

技术负责人：

（盖章）

年 月 日 监理单位

监理工程师：

（盖章）

年 月 日

备注：1、柱截面尺寸：选取柱的一边测量柱中部、下部及其他部位，取3点平均值；2、 柱垂直度：沿两个方向分别测量，取较大值；3、墙厚：墙身中部测量3点，取平均值，测点间距不应小于1m； 4、梁高：量测一侧边跨中及两个距离支座0.1m处，取3点平均值，量测值可取腹板高度加上此处楼板的实测厚度；5、板厚：悬挑板取距离支座0.1m处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他楼板，在同一对角线上测量中间及距离两端各0.1m处，取3点平均值；6、层高：与板厚测点相同，量测板顶至上层楼板板底净高，层高测量值为净高与板厚之和，取3点平均值。

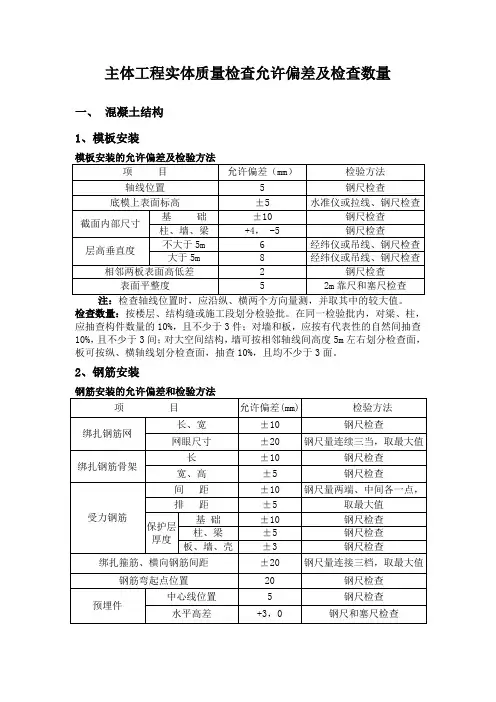

主体工程实体质量检查允许偏差及检查数量

一、 混凝土结构

1、模板安装

模板安装的允许偏差及检验方法

项 目 允许偏差（mm） 检验方法

轴线位置 5 钢尺检查

底模上表面标高 ±5 水准仪或拉线、钢尺检查

截面内部尺寸 基 础 ±10 钢尺检查

柱、墙、梁 +4， -5 钢尺检查

层高垂直度 不大于5m 6 经纬仪或吊线、钢尺检查

大于5m 8 经纬仪或吊线、钢尺检查

相邻两板表面高低差 2 钢尺检查

表面平整度 5 2m靠尺和塞尺检查

注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。

检查数量：按楼层、结构缝或施工段划分检验批。在同一检验批内，对梁、柱，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。

2、钢筋安装

钢筋安装的允许偏差和检验方法

项 目 允许偏差(mm) 检验方法

绑扎钢筋网 长、宽 ±10 钢尺检查

网眼尺寸 ±20 钢尺量连续三当，取最大值

绑扎钢筋骨架 长 ±10 钢尺检查

宽、高 ±5 钢尺检查

受力钢筋 间 距 ±10 钢尺量两端、中间各一点，

排 距 ±5 取最大值

保护层厚度 基 础 ±10 钢尺检查

柱、梁 ±5 钢尺检查

板、墙、壳 ±3 钢尺检查

绑扎箍筋、横向钢筋间距 ±20 钢尺量连接三档，取最大值

钢筋弯起点位置 20 钢尺检查

预埋件 中心线位置 5 钢尺检查

水平高差 +3，0 钢尺和塞尺检查 注：1 检查预埋件中心线位置时，应沿纵、横两个方向量测，并到其中的较大值；

2 表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。本条规定了钢筋安装位置的允许偏差。梁、板类构件上部纵向受力钢筋的位置对结构构件的承载能力和抗裂性能等有重要影响。由于上部纵向受力钢筋移位而引发的事故通常较为严重，应加以避免。本条通过保护层厚度偏差的要求，对上部纵向受力钢筋保护层厚度偏差的合格点率要求规定为90%及以上。对其他部位，表中所列保护层厚度的允许偏差合格点率要求仍为80%及以上。

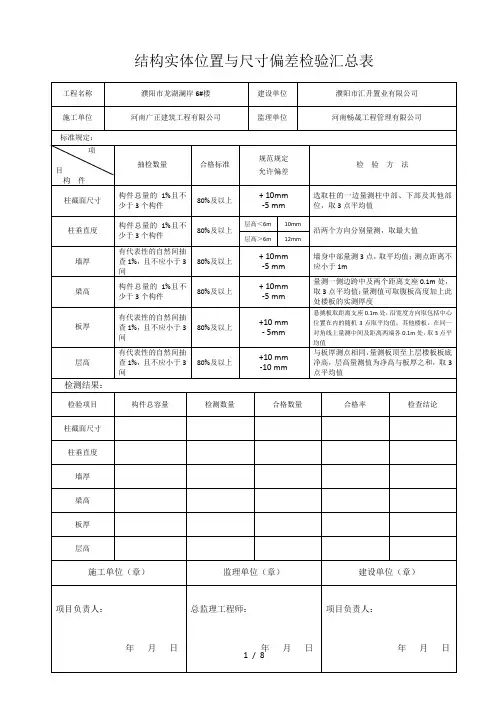

1 / 8 结构实体位置与尺寸偏差检验汇总表

工程名称 濮阳市龙湖澜岸6#楼 建设单位 濮阳市汇升置业有限公司

施工单位 河南广正建筑工程有限公司 监理单位 河南畅晟工程管理有限公司

标准规定：

项

目

构 件 抽检数量 合格标准 规范规定

允许偏差 检 验 方 法

柱截面尺寸 构件总量的1%且不少于3个构件 80%及以上 + 10mm

-5 mm 选取柱的一边量测柱中部、下部及其他部位，取3点平均值

柱垂直度 构件总量的1%且不少于3个构件 80%及以上 层高＜6m 10mm

沿两个方向分别量测，取最大值

层高＞6m 12mm

墙厚 有代表性的自然间抽查1%，且不应小于3间 80%及以上 + 10mm

-5 mm 墙身中部量测3点，取平均值；测点距离不应小于1m

梁高 构件总量的1%且不少于3个构件 80%及以上 + 10mm

-5 mm 量测一侧边跨中及两个距离支座0.1m处，取3点平均值；量测值可取腹板高度加上此处楼板的实测厚度

板厚 有代表性的自然间抽查1%，且不应小于3间 80%及以上 +10 mm

- 5mm 悬挑板取距离支座0.1m处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他楼板，在同一对角线上量测中间及距离两端各0.1m处，取3点平均值

层高 有代表性的自然间抽查1%，且不应小于3间 80%及以上 +10 mm

-10 mm 与板厚测点相同，量测板顶至上层楼板板底净高，层高量测值为净高与板厚之和，取3点平均值

检测结果：

检验项目 构件总容量 检测数量 合格数量 合格率 检查结论

柱截面尺寸

柱垂直度

墙厚

梁高

板厚

层高

施工单位（章） 监理单位（章） 建设单位（章）

项目负责人：

年 月 日 总监理工程师：

年 月 日 项目负责人：
