变频供水设备常见故障及解决方法

变频器的常见故障分析及解决措施

变频器是一种能够通过调整电源电压和频率来控制电机转速的电力调节设备。在使用过程中，变频器可能会出现一些常见的故障，如过电压、过电流、过载、短路等问题。以下是对这些故障及解决措施的详细分析。

一、过电压故障

过电压故障是指输入电源电压高于变频器额定电压的故障。引起过电压故障的原因主要有：电源电压不稳定、阻尼电阻故障、电网频率波动等。

解决措施：

1.检查电源电压是否稳定，如果不稳定，应通过安装稳压器来调节电压波动；

2.检查变频器内部的阻尼电阻是否损坏，如有损坏应及时更换；

3.检查电网频率是否稳定，如不稳定，可以选择安装电网稳定器。

二、过电流故障

过电流故障指的是输入电流超过变频器额定电流的故障。过电流故障的原因主要有：电机负载过重、变频器参数设置不当、电源电压低等。

解决措施：

1.检查电机负载是否过重，如有过重应减少负载；

2.检查变频器参数设置是否符合实际需求，需要根据具体情况调整参数； 3.检查电源电压是否低于变频器额定电压，如低于额定电压，可以通过安装稳压器来调节电压。

三、过载故障

过载故障是指电机负载超过变频器额定负载的故障。过载故障的主要原因有：负载瞬时增加、工作时间过长、冷却不良等。

解决措施：

1.检查负载是否瞬时增加，如是，应逐步减少负载的增加；

2.检查工作时间是否过长，如是，应考虑停机休息或者分时工作来避免过载；

3.检查冷却系统是否正常工作，如不正常，应修复冷却系统。

四、短路故障

短路故障是指输入电源或输出电路存在短路的故障。短路故障的原因主要有：接线错误、输出电缆短路等。

解决措施：

1.检查输入电源和输出电路的接线是否正确，如接线错误，应重新进行接线；

2.检查输出电缆是否有短路现象，如有，应更换电缆。

总之，变频器的常见故障分析及解决措施主要包括过电压、过电流、过载和短路等问题。在出现这些故障时，需要根据具体情况进行相应的处理，如检查电源电压稳定性、调整变频器参数、检查负载和冷却系统等。只有及时和正确地解决这些问题，才能保证变频器正常运行，延长其使用寿命。

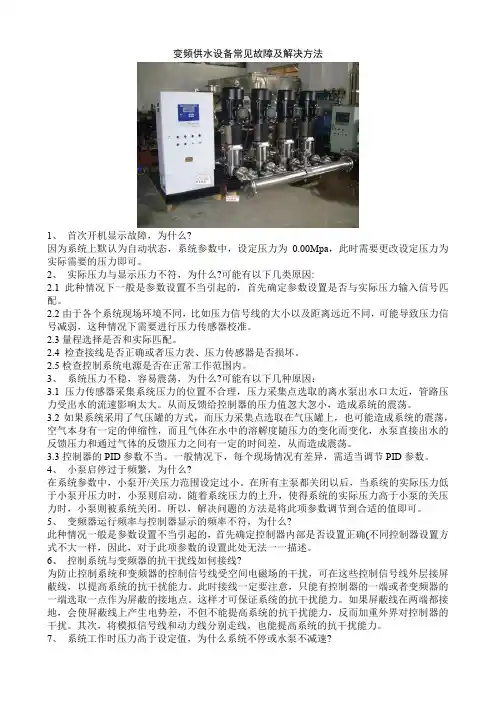

变频供水设备常见故障及解决方法

1、首次开机显示故障，为什么?

因为系统上默认为自动状态，系统参数中，设定压力为0.00Mpa，此时需要更改设定压力为实际需要的压力即可。

2、实际压力与显示压力不符，为什么?可能有以下几类原因:

2.1 此种情况下一般是参数设置不当引起的，首先确定参数设置是否与实际压力输入信号匹配。

2.2由于各个系统现场环境不同，比如压力信号线的大小以及距离远近不同，可能导致压力信号减弱，这种情况下需要进行压力传感器校准。

2.3量程选择是否和实际匹配。

2.4 检查接线是否正确或者压力表、压力传感器是否损坏。

2.5检查控制系统电源是否在正常工作范围内。

3、系统压力不稳，容易震荡，为什么?可能有以下几种原因：

3.1 压力传感器采集系统压力的位置不合理，压力采集点选取的离水泵出水口太近，管路压力受出水的流速影响太大。从而反馈给控制器的压力值忽大忽小，造成系统的震荡。

3.2如果系统采用了气压罐的方式，而压力采集点选取在气压罐上，也可能造成系统的震荡，空气本身有一定的伸缩性，而且气体在水中的溶解度随压力的变化而变化，水泵直接出水的反馈压力和通过气体的反馈压力之间有一定的时间差，从而造成震荡。

3.3控制器的PID参数不当。一般情况下，每个现场情况有差异，需适当调节PID参数。

4、小泵启停过于频繁，为什么?

在系统参数中，小泵开/关压力范围设定过小。在所有主泵都关闭以后，当系统的实际压力低于小泵开压力时，小泵则启动。随着系统压力的上升，使得系统的实际压力高于小泵的关压力时，小泵则被系统关闭。所以，解决问题的方法是将此项参数调节到合适的值即可。

5、变频器运行频率与控制器显示的频率不符，为什么?

此种情况一般是参数设置不当引起的，首先确定控制器内部是否设置正确(不同控制器设置方式不大一样，因此，对于此项参数的设置此处无法一一描述。

6、控制系统与变频器的抗干扰线如何接线?

为防止控制系统和变频器的控制信号线受空间电磁场的干扰，可在这些控制信号线外层接屏蔽线，以提高系统的抗干扰能力。此时接线一定要注意，只能有控制器的一端或者变频器的一端选取一点作为屏蔽的接地点。这样才可保证系统的抗干扰能力。如果屏蔽线在两端都接地，会使屏蔽线上产生电势差，不但不能提高系统的抗干扰能力，反而加重外界对控制器的干扰。其次，将模拟信号线和动力线分别走线，也能提高系统的抗干扰能力。

变频恒压供水系统常见故障判断以及干扰方式的处理方法

【摘要】变频器是把工频电源变换成各种频率的交流电源，以实现电机变速运行的设备。采用变频器控制的电动机系统，有着节能效果显著、可远程控制、可网络化集中等优点。因而变频器在工业自动控制系统、电力电子系统等领域得到了广泛的应用HLS变频恒压供水系统采用变频恒压控制，PLC控制系统的运行和设备安全保护。系统中有无水检测装置，以保护水泵防止空栽运行：具有故障切换功能、定时切换功能，以保证不间断供水和水泵均衡使用：采用模拟量压力检测设备，使出水管网压力稳定：采用变频休眠方式，大大节约了电能。

【关键词】变频器 供水系统 故障 干扰方式 处理方法

故障分析与处理：

在现场对变频器以及周边控制装置进行维修，如果对一些常见的故障情况能作出判断和处理，就能大大提高工作效率，并且避免一些不必要的损失。为此，总结了一些变频器的基本故障，以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。

1.出水压力表上显示压力稳定，但变频器上显示压力波动很大甚至不能正常稳压；仪表接至变频器时，变频器上的电压/电流档未选对，重新选择。

2.上电无显示。检测办法和判断：断开电源线检查电源是否是否有缺相或断路情况，如果电源正常则再次上电后则检查检查变频器中间电路直流侧端子P、N是否有电压，如果上述检查正常则判断变频器内部开关电源损坏。

3.开机运行无输出(电动机不启动)。检测办法和判断：断开输出电机线，再次开机后观察变频器面板显示的输入频率，同时测量交流输出端子。可能原因是变频器启动参数设置或运行端子接线错误、也可能是逆变部分损坏或电动机没有正确链接到变频器。

4.运行时“过电压”保护，变频器停止输出。检测办法和判断 ：检查电网电压是否过高，或者是电机负载惯性太大并且加减速时间太短导致的制动问题线路板维修。

5.运行时“频繁过电流”保护，变频器停止输出。可能的原因及解决办法 ：a.电机堵转或负载过大，水泵过载导致电机过电流。可以检查负载情况关小出水阀门或适当调整变频器参数。b.运转不灵活，水泵有磨擦卡滞现象：检查轴，轴承和叶轮，清除泵内异物。C.线路或接触点不良导致不完全缺相：紧固各接线端子，检查接触器等元件。d.变频器的输出回路有短路现象：排除短路故障。e.电源电压过低导致电流增大：解决电源问题。

1.1数学八年级上册同步练习：12.2.1三角形全等的判定SSS 3

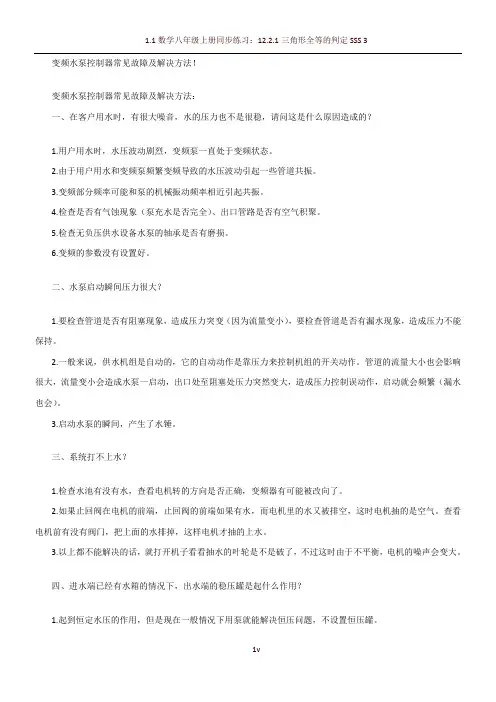

1v 变频水泵控制器常见故障及解决方法！

变频水泵控制器常见故障及解决方法：

一、在客户用水时，有很大噪音，水的压力也不是很稳，请问这是什么原因造成的？

1.用户用水时，水压波动剧烈，变频泵一直处于变频状态。

2.由于用户用水和变频泵频繁变频导致的水压波动引起一些管道共振。

3.变频部分频率可能和泵的机械振动频率相近引起共振。

4.检查是否有气蚀现象（泵充水是否完全）、出口管路是否有空气积聚。

5.检查无负压供水设备水泵的轴承是否有磨损。

6.变频的参数没有设置好。

二、水泵启动瞬间压力很大？

1.要检查管道是否有阻塞现象，造成压力突变（因为流量变小），要检查管道是否有漏水现象，造成压力不能保持。

2.一般来说，供水机组是自动的，它的自动动作是靠压力来控制机组的开关动作。管道的流量大小也会影响很大，流量变小会造成水泵一启动，出口处至阻塞处压力突然变大，造成压力控制误动作，启动就会频繁（漏水也会）。

3.启动水泵的瞬间，产生了水锤。

三、系统打不上水？

1.检查水池有没有水，查看电机转的方向是否正确，变频器有可能被改向了。

2.如果止回阀在电机的前端，止回阀的前端如果有水，而电机里的水又被排空，这时电机抽的是空气。查看电机前有没有阀门，把上面的水排掉，这样电机才抽的上水。

3.以上都不能解决的话，就打开机子看看抽水的叶轮是不是破了，不过这时由于不平衡，电机的噪声会变大。

四、进水端已经有水箱的情况下，出水端的稳压罐是起什么作用？

1.起到恒定水压的作用，但是现在一般情况下用泵就能解决恒压问题，不设置恒压罐。 1.1数学八年级上册同步练习：12.2.1三角形全等的判定SSS 3

2v 2.起到消除水锤的作用，减少水锤造成的管网冲击。

五、压力无法平稳，怎样去解决？

如果是用水量波动大，或者是供水管太细，就不好解决。可以尝试重新设置系统的PID参数、改变压力变送器的安装位置。
