絮凝池设计计算方案

  • 格式：docx
  • 大小：8.38 KB
  • 文档页数：2

絮凝池设计计算方案

絮凝池是水处理工艺中的重要组成部分，其设计计算方案对于提高水处理效果、降低能耗和减少维护成本具有重要意义。本文将介绍絮凝池的设计计算方案，包括絮凝池的构造、设计参数、絮凝动力学模型以及实际工程中的应用案例。

一、絮凝池构造

絮凝池通常采用平推流式或竖流式构造，其中平推流式构造更为常见。絮凝池由入口段、反应段和出口段组成。入口段的作用是降低水流速度，使水流能够充分混合；反应段是絮凝池的核心部分，用于完成絮凝过程；出口段则需对絮凝效果进行检测，确保出水质量符合要求。

二、设计参数

1. 水力停留时间：水力停留时间是絮凝池设计的重要参数之一，它决定了水流在絮凝池中的停留时间。停留时间过短会影响絮凝效果，过长则会导致能耗增加。通常根据实际工程经验确定水力停留时间。

2. 池体尺寸：池体尺寸主要由水力停留时间和流量决定。反应段的长度通常在10~20倍水力半径范围内，水力半径可通过经验公式计算得到。

3. 流量：流量是絮凝池设计的基本参数之一。根据原水水质和处理要求，确定合适的流量。

4. 混合强度：混合强度决定了原水在进入絮凝池后的初始混合效果。混合强度过高会导致能耗增加，过低则会影响后续絮凝效果。

三、絮凝动力学模型

絮凝动力学模型是预测絮凝过程的重要工具。该模型基于微粒生长动力学理论和实验研究，可对絮凝过程进行定量描述。常用的絮凝动力学模型包括：

1. 微粒生长动力学模型：该模型认为絮凝过程是由微粒生长引起的，微粒生长速率与微粒的碰撞频率成正比。 2. 碰撞效率模型：该模型认为絮凝效率取决于微粒的碰撞效率。碰撞效率与微粒尺寸、流速和混合强度等因素有关。

3. 动力学方程：动力学方程描述了絮凝过程中微粒浓度的变化规律。常用的动力学方程包括Richardson-Zaki方程、Laplace方程等。

四、实际工程中的应用案例

1. 某城市污水处理厂采用平推流式絮凝池，设计流量为1000m³/h，水力停留时间为15min。入口段设有均匀布水装置，使水流能够充分混合。反应段采用渐减断面设计，以降低流速并增加水流紊动度。出口段设置堰板和沉砂槽，对出水进行检测，确保水质达标。

2. 某自来水厂采用竖流式絮凝池，设计流量为2000m³/h，水力停留时间为20min。池体尺寸根据实际情况进行优化设计，使水流在反应段中能够充分混合和絮凝。混合强度通过调节搅拌机的转速来控制，以获得最佳的混合效果。同时，根据实际水质情况对搅拌机的运行参数进行调整，确保出水质量符合要求。

合集下载

絮凝反应池网格设计计算书

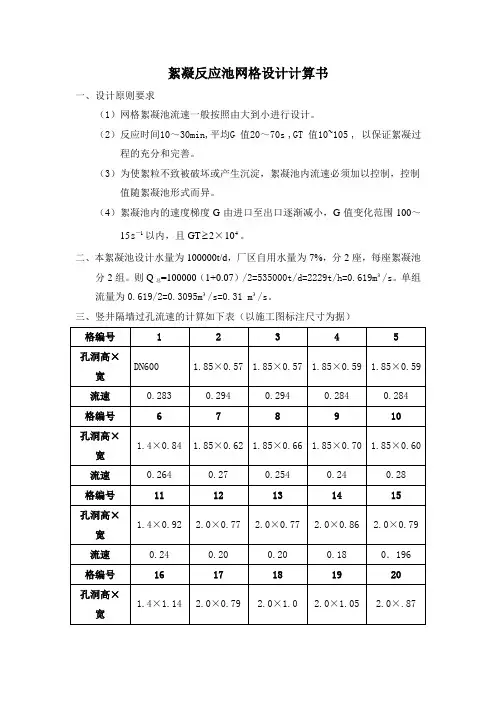

絮凝反应池网格设计计算书

絮凝反应池网格设计计算书

一、设计原则要求

（1）网格絮凝池流速一般按照由大到小进行设计。

（2）反应时间10～30min,平均G 值20～70s ,GT 值10~105 , 以保证絮凝过程的充分和完善。

（3）为使絮粒不致被破坏或产生沉淀，絮凝池内流速必须加以控制，控制值随絮凝池形式而异。

（4）絮凝池内的速度梯度G由进口至出口逐渐减小，G值变化范围100～151s－以内，且GT2×410。

二、本絮凝池设计水量为100000t/d，厂区自用水量为7%，分2座，每座絮凝池分2组。则Q总=100000（1+0.07）/2=535000t/d=2229t/h=0.619m³/s。单组流量为0.619/2=0.3095m³/s=0.31 m³/s。

三、竖井隔墙过孔流速的计算如下表（以施工图标注尺寸为据）

格编号 1 2 3 4 5

孔洞高×宽 DN600 1.85×0.57 1.85×0.57 1.85×0.59 1.85×0.59

流速 0.283 0.294 0.294 0.284 0.284

格编号 6 7 8 9 10

孔洞高×宽 1.4×0.84 1.85×0.62 1.85×0.66 1.85×0.70 1.85×0.60

流速 0.264 0.27 0.254 0.24 0.28

格编号 11 12 13 14 15

孔洞高×宽 1.4×0.92 2.0×0.77 2.0×0.77 2.0×0.86 2.0×0.79

流速 0.24 0.20 0.20 0.18 0．196

格编号 16 17 18 19 20

孔洞高×宽 1.4×1.14 2.0×0.79 2.0×1.0 2.0×1.05 2.0×.87

流速 0.196 0.196 0.155 0.148 0.185

格编号 21 22 23 24 25

孔洞高×宽 1.4×1.29 2.2×0.98 2.2×1.05 2.2×1.1 2.2×1.11

折板絮凝池计算书

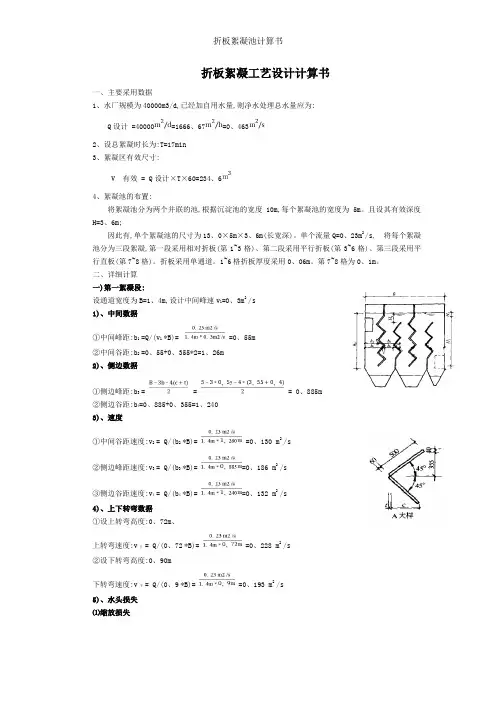

折板絮凝池计算书

折板絮凝池计算书

折板絮凝工艺设计计算书

一、主要采用数据

1、水厂规模为40000m3/d,已经加自用水量,则净水处理总水量应为:

Q设计 =40000=1666、67=0、463

2、设总絮凝时长为:T=17min

3、絮凝区有效尺寸:

V 有效 = Q设计×T×60=234、6

4、絮凝池的布置:

将絮凝池分为两个并联的池,根据沉淀池的宽度10m,每个絮凝池的宽度为5m。且设其有效深度H=3、6m;

因此有,单个絮凝池的尺寸为13、0×5m×3、6m(长宽深)。单个流量Q=0、23m2 /s, 将每个絮凝池分为三段絮凝,第一段采用相对折板(第1~3格)、第二段采用平行折板(第3~6格)、第三段采用平行直板(第7~8格)。折板采用单通道。1~6格折板厚度采用0、06m。第7~8格为0、1m。

二、详细计算

一)第一絮凝段:

设通道宽度为B=1、4m,设计中间峰速v1=0、3m2 /s

1)、中间数据

①中间峰距:b1 =Q/(v1 *B)= =0、55m

②中间谷距:b2 =0、55+0、355*2=1、26m

2)、侧边数据

①侧边峰距:b3 = = = 0、885m

②侧边谷距:b4=0、885+0、355=1、240

3)、速度

①中间谷距速度:v2 = Q/(b2 *B)= =0、130 m2 /s

②侧边峰距速度:v3 = Q/(b3 *B)= =0、186 m2 /s

③侧边谷距速度:v4 = Q/(b4 *B)= =0、132 m2 /s

4)、上下转弯数据

①设上转弯高度:0、72m、

上转弯速度:v上 = Q/(0、72 *B)= =0、228 m2 /s

②设下转弯高度:0、90m

下转弯速度:v下 = Q/(0、9 *B)= =0、193 m2 /s

5)、水头损失

⑴缩放损失 折板絮凝池计算书

①中间渐放段损失: h1 = =0、00186m ( 取0、5)

絮凝沉淀池设计

絮凝沉淀池设计

絮凝平流沉淀池设计本水厂采用平流式沉淀池，该沉淀池适用于大、中型水厂；其优点：（1）造价较低； （2）操作管理方便，施工较简单； （3）对原水浊度适应性强，潜力大，处理效果稳定； （4）带有机械排泥设备时，排泥效果好。其缺点：（1）占地面积较大； （2）不采用机械排泥装置时，排泥较困难； （3）需维护机械排泥设备。1 、 设

计 处 理 水 量 为 ： ，沉淀池分 2座，则单池处理水量为： 162000/281000 3375 0.94 沉淀池停留时间 T：由原水水质和沉淀后的水质要求确定，一般采用 1.0～3.0 小时，

本设计沉淀时间设为 T2h；沉淀池水平流速 v：沉淀池内平均流速一般为 10～25mm/s；进出水均匀，池内水流顺直，流态良好时，池中水平流速亦可高达 30～50 mm/s；本设计水平流速为 v15mm/s2、池身的尺寸设计： （1） 单池的容积为： （2） 有效水深取 H3.5m，超高取 0.5m，则实际池深为4m。 （3） 沉淀池长： L 3.6 T1 3.6 15 2 108 m ； （4）池宽为： ，实际池宽取 16m 由于宽度较大，沿纵向每池中间设一个导流墙，导流墙采用砖 16 0.24砌，墙宽 240mm ，沉淀池每格宽度 b 7.88m 。 2（5）校核池身的尺寸： 长宽比： 符合要求 长深比： 符合要求 水平流速校核： ，符合要求3、进水穿孔墙：为使水流均匀分布在整个进水截面上，并尽量减少扰动，在沉淀池进口处用砖砌穿孔。墙长

16m，墙高 4m，有效水深 3.5m ，单池设计流量为 0.94 ，孔口流速为 0.2m/s（为防止絮凝体破碎，孔口流速不宜大于

0.15～0.2m/s） 。⑴孔口面积： ；则孔洞个数 N2孔洞形状采用矩形尺寸为宽×高：15cm×8cm， 4.7 N 391.6 个；取 392

个 0 0.15 0.083孔洞布置：①孔洞布置成 7 排，每排孔眼数为： 个②水平方向孔洞间距取 125mm孔与墙之间的间距为

折板絮凝池设计与计算书

折板絮凝池设计与计算书

折板絮凝池设计与计算

絮凝池分为4个

1、 设计参数

（1）设计水量)%6(700003算水厂自用水量按dmQ

（2）絮凝时间min12t

（3）水深mH5.4

2、设计与计算

（1）每个絮凝池流量hmdmQ3392.77218550406.170000

(2) 每个絮凝池容积358.154601292.77260mQtW

（3）每个池子面积235.345.458.154mHWf

（4）每个池子净宽

为了与沉淀池配合，絮凝池净长度mL8.4\，则池子净宽度

mLfB2.78.435.34\

（5）絮凝池的布置

絮凝池的絮凝过程分为三段：第一段smv3.01

第二段smv2.02

第三段smv1.03

将絮凝池分为六格，每格的净长度为0.8m，每两格为一絮凝段，第一、二格采用单通道异波折板，第三、四格采用单通道同波折板，第五、六格采用直板

（6）折板尺寸及布置

折板采用钢丝水泥板，折板宽度为0.5m，厚度为0.035m，折角90°，折板净长度0.8m。

（7）絮凝池长度L和宽度B

考虑折板所占宽度为m04.060sin035.0，絮凝池的实际宽度取mB32.7

考虑隔板所占长度为0.2m，絮凝池实际长度取5.8m，超高0.3m。

（8）各格折板之间的间距及实际流速

第一、二格mLvQb89.036008.03.092.77211 取0.90m

第二、三格mLvQb34.136008.02.092.77222 取1.35m
