搅拌站控制系统使用说明书

  • 格式：doc
  • 大小：692.50 KB
  • 文档页数：46

搅拌站控制系统使用说明书

混凝土搅拌站

混凝土搅拌站控制系统

使 用 说 明 书

长沙中联重工科技发展股份有限公司

混凝土搅拌站

目 录

一(产品简介 ................................................... - 1

-

二(系统组成 ................................................... - 2

-

2.1 硬件需求 .....................................................................................................................- 2 -

2.1.1上位机部分 .........................................................................................................- 2 -

2.1.2 下位机部分.........................................................................................................- 2 - 2.1.3 通信部分 ............................................................................................................- 3 -

2.1.4 打印机部分.........................................................................................................- 3 -

2.1.5 仪表部分 ............................................................................................................- 3 -

2.1.6 动力保护、控制部分 ..........................................................................................- 3 -

2.1.7 监控系统部分 .....................................................................................................- 3 - 2.2 软件需求......................................................................................................................- 3 -

2.2.1 操作系统 ............................................................................................................- 3 -

2.2.2 数据库: ............................................................................................................- 4 - 2.2.3 其他工具 ............................................................................................................- 4 -

三(系统安装 ................................................... - 5

-

3.1 硬件安装方法..............................................................................................................- 5 -

3.1.1 动力部分和监控部分的安装: ............................................................................- 5 -

3.1.2 上位机的安装 .....................................................................................................- 5 -

3.1.3 打印机的安装 .....................................................................................................- 5 -

3.1.4 可编程的安装 .....................................................................................................- 5 - 3.2 软件安装方法...............................................................................................................- 6 - 3.3 系统登陆......................................................................................................................- 6 - 四(系统调试 ................................................... - 8

-

4.1 校秤.............................................................................................................................- 8 -

4.2 调试输出信号...............................................................................................................- 9 -

五(系统操作 .................................................. - 10

-

5.1 准备工作.................................................................................................................... - 10 -

5.1.1 关于手动操作台................................................................................................ - 10 -

5.1.2 电源开启顺序 ................................................................................................... - 10 - 5.2 生产信息录入............................................................................................................ - 10 -

5.2.1 基本信息 .......................................................................................................... - 10 - 5.2.1.1 客户管理.............................................................................................. - 10 -

5.2.1.2 车辆管理.............................................................................................. - 11 -

5.2.1.3 工程管理.............................................................................................. - 12 -

5.2.1.4 系统管理.............................................................................................. - 13 -

5.2.2 生产信息 .......................................................................................................... - 15 -

5.2.2.1 生产任务单 .......................................................................................... - 15 -

5.2.2.2 配比通知单 .......................................................................................... - 17 -

5.2.2.3 生产记录(生产明细)......................................................................... - 17 -

合集下载

搅拌车使用说明书示范

搅拌车使用说明书示范

搅拌车运行管理手册

一、主要技术参数

1. 整机铭牌

机器型号：

机器出厂代码：

车辆代码：

发动机编号：

2. 主要技术参数

型号：ZLJ5256GJB2

整

机

参

数 底盘型号 SX5255GJBJT384

搅拌筒性能参数 公称容积m3 5~6

整备质量kg 13900 装水容积m3 11.6

最大总质量kg 25000 搅拌筒倾角° 12

驱动型式 6x4 进料速度m3/min ≥3

轮胎 11.00~20 出料速度m3/min ≥2

取力方式 飞轮取力 出料残余率% ＜1

轴距mm 3800+1350 坍落度范围mm 50~210

进料斗高度mm 3775

液压传动系统 配置 泵 力士乐A4VTG090，

萨澳SPV2/089，伊顿54等

整机外形尺寸

mm(LxWxH) 9330x2500x3930 马达 力士乐AA2FM50，

萨澳TMM089B，伊顿54等

减速机 ZFP5300,PMB7ASP等

散热器 AKG，烟台冰轮等

发动

机参

数 发动机型号 WP10.336 液压回路 闭式

最大功率kw/rpm 247/2200 供水系统参数 水箱容积L 600

最大扭矩N.m/rpm 1250/1200~1500 供水方式 气压式

二、安全操作注意事项

1. 车辆行驶前要确定所有的锁紧、固定和夹紧装置都处于“锁定”位置。

2. 在正常搅动行驶时，搅拌运输车的最高速不得超过50km/h。在转弯时不要太急，同时转弯速度不大15km/h,否则有翻车的危险。

3. 搅拌运输车行驶时，支筒应固定在副车架右侧的固定支座中，使主槽处于行驶锁紧状态，加长槽应放在固定位置并锁紧。

4. 进入搅拌筒内工作前，必须切断所有的传动部件（关闭好驾驶室，保管好钥匙，保证没有第二人能拿到钥匙），保证搅拌筒不能传动。

5. 当在搅拌筒里，搅拌筒上或周围工作时（如打开搅拌筒人孔盖、在进出料区域工作、在搅拌筒内进行修理清洗工作），必须锁死搅拌筒，防止搅拌筒意外转动。

HZS180混凝土搅拌站配置说明书--中联重科

HZS180混凝土搅拌站配置说明书--中联重科

HZS180混凝⼟搅拌站配置说明书--中联重科

HZS180混凝⼟搅拌站配置说明

HZS180是我公司综合近年来国内外多种机型的优点和先进技术，结合本公司多年⽣产混凝⼟搅拌设备的经验⽽开发的系列混凝⼟搅拌站。该系列混凝⼟搅拌站是制备新鲜混凝⼟的成套专⽤设备，适⽤于各类⼤中型建筑施⼯，如⽔电、公路、港⼝、桥梁、机场、⼤中型预制件⼚和商品混凝⼟⽣产⼚等。HZS180配有我公司⾃⾏研制的计算机管理系统和⾃动控制系统，操作简单、⽅便。采⽤Windows2000操作系统，全中⽂菜单显⽰，各设备状态全过程模拟显⽰并配有声光报警。在搅拌站⼯作时，只需操作少量的按钮后，整个⼯作过程就全部转交计算机控制。搅拌主机选⽤SICOMA双卧轴强制式搅拌主机，主要电⽓元件采⽤进⼝产品。使HZS180系列搅拌站的配置具有：搅拌性能优良、计量精确稳定、可靠性⾼、保养维修⽅便、⾼环保性能、模块化程度⾼等特点。是混凝⼟施⼯及商品混凝⼟⽣产的理想和⾸选设备。

⼀、技术参数1、⽣产能⼒：180m3/h；

2、搅拌主机：MAO4500/3000SDSHO仕⾼玛双卧轴搅拌主机；

3、密实混凝⼟出料：3000L；

4、⾻料粒径：≤80mm；

5、出料⾼度：≥4m；

6、配料机：料仓容积30m3，秤⽃容积2.5m3，共4个仓，单独计量；

7、计量范围及精度：

⾻料： 0～4500Kg±2%

⽔泥： 0～1500Kg±1%

粉煤灰/矿粉：0～700Kg±1%

⽔： 0～650Kg±1%

外加剂（液）：0～50Kg±1%

说明:在动态时,以上各种配料精度为计量范围从等于或⼤于满量程30％到满量程以内。8、装机总功率约：260kW；

9、执⾏标准：GB/T 10172-2005混凝⼟搅拌站（楼）

GB4477 混凝⼟搅拌机性能试验⽅法

GB/T 9142 混凝⼟搅拌机

GB/14902 预拌混凝⼟

GBJ107 混凝⼟强度检验评定标准

GBJ17 钢结构设计规范

JB/T834 热带型低压电器技术条件

HZS180说明书

HZS180说明书

陕西科尼乐重工有限公司

0

HZS180型搅拌站

使 用 说 明 书

陕西科尼乐重工有限公司

本产品执行标准： GB/T10171-2005

安装、使用产品前，请阅读本使用说明书 陕西科尼乐重工有限公司

1

前言

产品使用说明书作为我公司向用户交付产品的重要组成部分，它将向您介绍本设备的特点、用途、工作原理、技术性能、安装调试、操作、维护保养、机器故障处理等方面的内容,并特别强调了操作者安全保护措施和环境保护措施。

对从事本设备管理、操作及维修人员来说,本使用说明书是必读资料。它不仅能有效地帮助你使用本设备,并发挥最佳经济效益，而且还能避免设备损坏和意外事故的发生。

 请严格按本说明书的要求进行安装和操作!

 请必须使用我公司提供或推荐的设备配件,以保证本设备的

各项性能!

 如果设备出现重大故障,请及时与我公司联系!

 本使用说明书随机配备一份,请务必存档保管,以防丢失而影响

您的使用!

 我公司将对本产品不断进行改进,改进内容恕不通知!

欢迎提出宝贵意见,谢谢您的合作! 陕西科尼乐重工有限公司

2

重要注意事项

用户使用前请认真阅读说明书，并严格按照说明书有关要求进行操作、维修及保养，同时应特别注意下列事项：

1、 严格执行国家及所在地区有关安全法规、法令、条例及规定等。

2、 定期对各润滑点加油，特别注意搅拌主机轴端密封处的供油。

3、 按规定检查各秤的计量精度，保持各传感器及连接处的清洁。

4、 经常检查皮带机的磨损情况，如有必要应及时更换。

安全事项

为确保安全，在设备安装、调试、使用过程中应严格执行以下规定：

1、 每次起动搅拌机、皮带机前，应按三次电铃，每次间隔时间为10秒钟。第三次电铃过5秒钟后，方可起动设备。

2、严禁无故进入搅拌机内部，若确属维修需要，应断开电源，挂上“有人工作，严禁合闸！”标志牌，并设专人看护，以防误合闸。确定搅拌罐内无人后，方可起动搅拌机，以防发生伤亡事故。

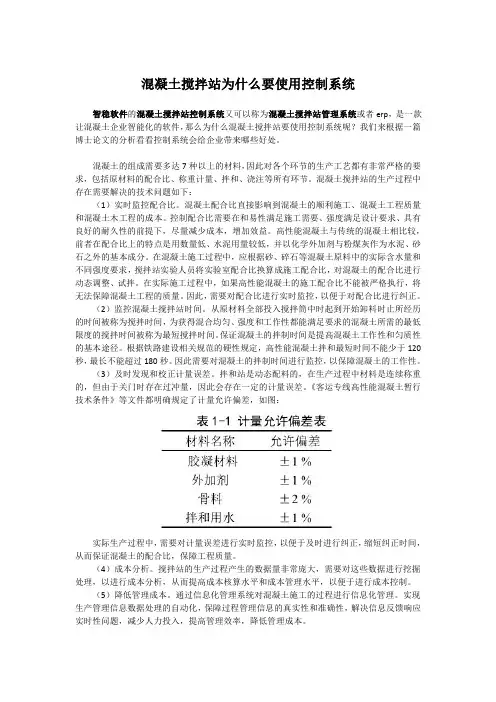

混凝土搅拌站为什么要使用控制系统
