新型干法水泥生产简述

0

水泥生产过程DCS系统

谢国政

摘要：本文介绍了以PLC为核心，采用网络技术实现水泥生产过程自动控制系统的硬件配置和软件组态。并对水泥生产过程中的主要控制技术进行了介绍。

关键词：DCS 水泥干法生产

1. 概述

二十世纪水泥工业有两次重大的技术突破，第一次是回转窑在上世纪初得到全面推广，提高了水泥的产量和质量，奠定了水泥工业作为现代化工业的基础；第二次是五十年代悬浮预热器和七十年代预分解技术的出现，大大提高了水泥窑的热效率和单机生产能力，促进了水泥工业向大型化、现代化的进一步发展。

由于湿法窑具有良好的均化性能，产品质量优良，且操作维护方便，因而在20世纪上半叶一直是传统窑型发展的主流。60年代初发展到顶点，最大的湿法窑规格为Φ7.6×232M，产量3600t/d。随着世界经济的高速增长，生产技术和水泥设备制造技术及其有关的材料性能的提高和自动化控制技术的发展，使生产规模进一步扩大和完善，加快了预热器的大型化和发展，60年代预热器窑投产的数量已超过湿法窑，70年代的能源危机进一步加速了干法生产 1 的进程，预分解窑的出现，窑径在相同的情况下，产量增加了一倍以上，热耗进一步下降，为水泥产量迅速增长创造了条件，其投资和生产成本远低于湿法窑。预分解窑的先进技术综合反映在以下方面：

 水泥熟料热耗一般水平为3100kJ/kg（~740kcal/kg），先进的可达2930kJ/kg（~700kcal/kg）。

 水泥电耗一般水平为95~100kWh/t.水泥，先进的约85~90kWh/t水泥。

 窑系统年运转率一般为85%，先进约为90%，生料磨的年运转率可与窑匹配。

 劳动生产率视生产线规模而定，大型生产线一般为8000~10000t水泥/人.年，先进的可达15000t水泥/人.年以上。

 有毒有害气体排放量得到严格控制，粉尘排放量一般<50mg/m3，先进的为15~30mg/m3，NOx、SOx均低于控制指标以内。

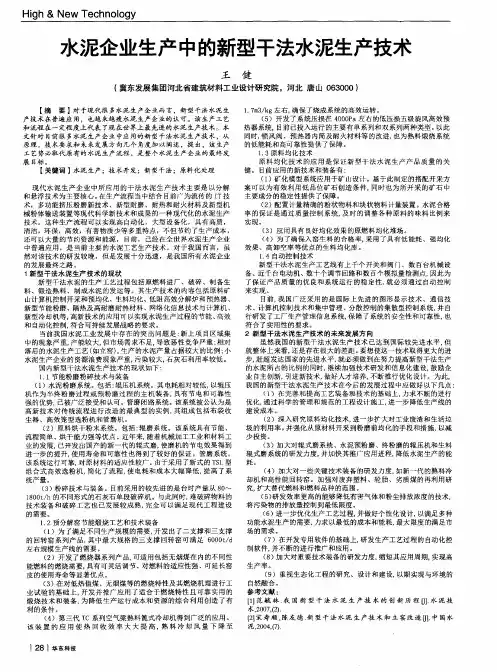

Ｈｉｇｈ＆Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｙ　水泥企业生产中的新型干法水泥生产技术　王健　（冀东发展集团河北省建筑材料工业设计研究院。；．－Ｉ：ｌｌｃ唐山０６３０００）　【摘要】对于现代很多水泥生产企业而言，新型干法水泥生　产技术在普遍应用，也越来越瘦水泥生产企业的认可。该生产工艺　和流程在一定程度上代表了现在世界上最先进的水泥生产技术。本　文针对目前很多水泥生产企业中应用的新型干法水泥生产技术，从　原理。技术要求和未来发展方向几个角度加以阐述，提出，该生产　工艺势必取代原有的水泥生产流程，是整个水泥生产企业的最终发　展目标。　【关键词】水泥生产；技术开发；新型干法；原料化处理　现代水泥生产企业中所应用的干法水泥生产技术主要是以分解　和悬浮技术为主要核心。在生产流程当中结合目前广为流传的ＩＴ技　术，多功能挤压粉磨新技术、新型耐磨、耐热和耐火材料及新型机　械粉体输送装置等现代科学新技术和成果的一种现代化的水泥生产　技术。这种生产流程可以实现高自动化，大型设备化，具有高质，　清洁，环保，高效，有害物质少等多重特点，不但节约了生产成本，　还可以大量的节约资源和能源，目前，已经在全世界水泥生产企业　中普遍应用，是当前主要的水泥工艺生产技术。对于我国而言，虽　然对该技术的研发较晚，但是发展十分迅速，是我国所有水泥企业　的发展最终之路。　１新型干法水泥生产技术的现状　新型干法水泥的生产工艺过程包括原燃料进厂、破碎、制备生　料、锻造熟料、制成水泥的发运等。其生产技术的内容包括原料矿　山计算机控制开采和预均化、生料均化、低阻高效分解炉和预热器、　新型节能粉磨、隔热及高耐磨耐热材料、网络化信息技术与计算机、　新型冷却机等，高新技术的应用可以实现水泥生产过程的节能、高效　和自动化控制，符合可持续发展战略的要求。　当前我国水泥工业发展中存在的突出问题是：新上项目区域集　中的现象严重，产能较大，但市场需求不足，导致恶性竞争严重：相对　落后的水泥生产工艺（如立窑），生产的水泥产量占据较大的比例：小　水泥生产企业的资源浪费现象严重，污染较大，石灰石利用率较低。　国内新型干法水泥生产技术的现状如下：　１．１节能粉磨粉碎技术与装备　（１）水泥粉磨系统。包括：辊压机系统。其电耗相对较低，以辊压　机作为半终粉磨过程或预粉磨过程的主机装备，具有节电和可靠性　强的优势，己被广泛接受和认可。管磨闭路系统。该系统被公认为是　高新技术对传统流程进行改造的最典型的实例，其组成包括布袋收　尘器、高效笼型选粉机和管磨机。　（２）原料烘干粉末系统。包括：辊磨系统。该系统具有节能、　流程简单、烘干能力强等优点。近年来，随着机械加工工业和材料工　业的发展，已开发出国产的新一代的辊式磨，使磨机的节电效果得到　进一步的提升，使用寿命和可靠性也得到了较好的保证。管磨系统。　该系统运行可靠，对原材料的适应性较广。由于采用了新式的ＴＳＬ型　组合式高效选粉机，简化了流程，使电耗和成本大幅降低，提高了系　统产量。　（３）粉碎技术与装备　目前采用的较先进的是台时产量从８Ｏ～　１８００ｔ／ｈ的不同形式的石灰石单段破碎机。与此同时，难破碎物料的　技术装备和破碎工艺也己发展较成熟，完全可以满足现代工程建设　的需要。　１．２预分解窑节能煅烧工艺和技术装备　（１）为了满足不同生产规模的需要，开发出了二支撑和三支撑　的回转窑系列产品，其中最大规格的三支撑回转窑可满足６０００ｔ／ｄ　左右规模生产线的需要。　（２）开发了燃烧器系列产品，可适用包括无烟煤在内的不同性　能燃料的燃烧需要，具有可灵活调节、对燃料的适应性强、可延长窑　皮的使用寿命等显著优点。　（３）在对低热值煤、无烟煤等的燃烧特性及其燃烧机理进行工　业试验的基础上，开发并推广应用了适合于燃烧特性且可靠实用的　煅烧技术和装备，为降低生产运行成本和资源的综合利用创造了有　利的条件。　（４）第三代Ｔｃ系列空气梁熟料篦式冷却机得到广泛的应用　该装置的应用使热回收效率大大提高，熟料冷却风量下降至　２８　ｌ华东科技　１．７ｍ３／ｋｇ左右，确保了烧成系统的高效运转。　（５）开发了系统压损在４０００Ｐａ左右的低压损五级旋风高效预　热器系统，目前已投入运行的主要有单系列和双系列两种类型。以此　同时，锁风阀、预热器内筒及耐火材料等的改进，也为熟料煅烧系统　的低能耗和高可靠性提供了保障。　１．３原料均化技术　原料均化技术的应用是保证新型干法水泥生产产品质量的关　键。目前应用的新技术和装备有：　（１）矿化模型系统应用于矿山设计。基于此制定的搭配开采方　案可以为有效利用低品位矿石创造条件，同时也为所开采的矿石中　主要成分的稳定性提供了保障。　（２）配置计量精确的粉状物料和块状物料计量装置。水泥合格　率的保证是通过质量控制系统，及时的调整各种原料的味料比例来　实现。　（３）应用具有良好均化效果的原燃料均化堆场。　（４）为了确保入窑生料的合格率，采用了具有低能耗、强均化　效果、高卸空率等优点的生料均化库。　１．４自动控制技术　新型干法水泥生产工艺线有上千个开关和阀门、数百台机械设　备、近千台电动机、数十个调节回路和数百个模拟量检测点，因此为　了保证产品质量的优良和系统运行的稳定性，就必须通过自动控制　来实现。　目前，我国广泛采用的是国际上先进的图形显示技术、通信技　术、计算机控制技术和集中管理、分散控制的集散型控制系统，并自　行研发了工厂生产管理信息系统，保障了系统的安全性和可靠性，也　符合了实用性的要求。　２新型干法水泥生产技术的未来发展方向　虽然我国的新型干法水泥生产技术已达到国际较先进水平，但　就整体上来看，还是存在很大的差距。要想使这一技术取得更大的进　步，赶超发达国家的先进水平，就必须做到在努力提高新型干法生产　的水泥所占的比例的同时，继续加强技术研发和信息化建设，鼓励企　业自主创新，引进新技术，做好人才培养，不断推行优化设计。为此，　我国的新型干法水泥生产技术在今后的发展过程中应做好以下几点　（１）在完善和提高工艺装备和技术的基础上，力求不断的进行　优化，通过科学的管理和规范的工程设计施工，进一步降低生产线的　建设成本。　（２）深入研究原料均化技术，进一步扩大对工业废渣和生活垃　圾的利用率。并强化从原材料开采到粉磨前均化的手段和措施，以减　少投资。　（３）加大对辊式磨系统、水泥预粉磨、终粉磨的辊压机和生料　辊式磨系统的研发力度，并加快其推广应用进程，降低水泥生产的能　耗。　（４）加大对一些关键技术装备的研发力度，如新一代的熟料冷　却机和高性能回转窑。加强对废弃塑料、轮胎、劣质煤的再利用研　究，扩大替代燃料和燃料品种的范围。　（５）研发效率更高的能够降低有害气体和粉尘排放浓度的技术，　将污染物的排放量控制到最低限度。　（６）进一步优化生产工艺过程，并做好个性化设计，以满足多种　功能水泥生产的需要，力求以最低的成本和能耗，最大限度的满足市　场的需求。　（７）在开发专用软件的基础上，研发生产工艺过程的自动化控　制软件，并不断的进行推广和应用。　（８）加大对重要技术装备的研发力度，缩短其应用周期，实现高　生产率。　（９）重视生态化工程的研究、设计和建设，以期实现与环境的　自然融合。　参考文献：　『１１范毓林．我国新型干法水泥生产技术的创新历程ｌＩ１ｌ水泥技　术，２００７，（２）．　ｆ２１宋寿顺，陈友德．新型干法水泥生产技术和立窑改造ｆＩ１ｌ中国水　泥，２００４，（７）

新型干法水泥生产工艺

引言

新型干法水泥生产工艺是近年来水泥行业的一项重要发展，通过采用干法工艺进行水泥生产，实现了对水泥生产过程的全面优化。本文将介绍新型干法水泥生产工艺的原理、优势以及应用场景。

工艺原理

新型干法水泥生产工艺相对于传统湿法生产工艺来说更加环保、节能。其基本原理如下：

1. 原料处理：首先将石灰石、黏土、铁矿石等原料在原料破碎设备中进行粉碎和混合，使得原料能够满足烧成的要求。

2. 烧成过程：将处理后的原料在旋转窑中煅烧，通过高温实现石灰石的分解，生成水泥熟料。与传统湿法工艺不同的是，新型干法工艺中不需要使用大量的水分配合烧成过程。

3. 磨矿和混合：将石灰石熟料经过磨矿设备磨碎，再与适量的石膏混合制成水泥。

4. 脱硝和除尘：在工艺流程中加入了脱硝和除尘设备，有效减少了二氧化硫和氮氧化物等污染物的排放。

工艺优势

相较于传统的湿法水泥生产工艺，新型干法水泥生产工艺具有以下几个优势：

1. 节能减排：新型干法工艺不需要用水，避免了大量水的消耗和废水排放问题。同时，新工艺中增加了除尘和脱硝设备，能够有效减少污染物的排放，降低环境污染。

2. 成本降低：由于节能减排所带来的成本优势，新型干法水泥生产工艺降低了生产成本，提高了企业的盈利能力。

3. 产品质量提升：干法工艺在烧成和磨矿过程中的控制更加精细，可以得到更为均匀的产品颗粒度和化学成分，提高了水泥的品质。

4. 工艺稳定性：干法工艺不受天气和供水限制，生产过程更加稳定可控，避免了湿法生产中可能出现的干扰因素。 工艺应用场景

新型干法水泥生产工艺广泛应用于水泥行业中，适用于各类水泥生产企业。特别适合以下场景：

1. 水资源匮乏地区：对于水资源匮乏的地区，干法工艺无需使用水，能够解决传统湿法生产中的水资源问题。

2. 排放限制严格的地区：新型干法水泥生产工艺增加了脱硝和除尘等设备，能够有效降低排放的二氧化硫和氮氧化物等污染物，满足环保要求。

龙源期刊网

浅析新型干法水泥生产工艺

作者：杨梓婕

来源：《城市建设理论研究》2013年第19期

摘要:新型干法水泥生产技术以其独特的优越性赢得了国际的认可,是最能代表当今科技发展水平的水泥生产方法。本文主要概述了新型干法水泥生产技术,并指出发展新型干法水泥生产将是实现我国水泥工业现代化的必由之路。

关键词:新型干法；水泥生产技术；现代化；工业。

中图分类号：[F287.2] 文献标识码：A 文章编号：

新型干法水泥生产技术是以预分解技术和悬浮预热为核心,在水泥干法生产的过程中综合应用IT技术、多功能挤压粉磨新技术、新型耐磨、耐热和耐火材料及新型机械粉体输送装置等现代科学新技术和成果的一种现代化的水泥生产技术。其生产过程可以实现生产控制的自动化、工艺装备的大型化、科学管理等,且具有优质、环保、清洁生产、高效、有害物排放量低和节约能源等一系列优点。目前,该技术已成为世界水泥生产的主要技术之一。对于我国来说,发展新型干法水泥生产将是实现水泥工业现代化的必由之路。

1新型干法水泥生产工艺流程简述

1.1 熟料生产线生产工艺

生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。

（1）原料均化堆场及输送

石灰石用汽车运输进厂，直接卸入石灰石破碎卸车坑，经破碎机破碎后输送到石灰石预均化堆场内均化库。

由于原煤经过破碎后进厂，故在夏季直接送入煤粉制备系统，冬季生产先经破碎机破碎后，再入煤粉制备系统。

（2）原料粉磨

原料配料站设圆库，分别储存原料。物料由定量给料机按设定比例从各储库中卸出。经胶带输送机、斗式提升机送至原料磨。原料磨利用窑尾废气作为烘干热源。 龙源期刊网
