注塑模具三板模介绍
注塑模具是一种用于注塑成型的工艺工具，广泛应用于塑料制品的生产中。注塑模具三板模是其中一种常见的模具结构，由模座、模板及模腔组成。下面将对注塑模具三板模进行详细介绍。
1.模座：模座是注塑模具的支撑结构，通常由铸铁或钢材制成。模座上设有导柱孔和导套孔，用于安装模板和导柱导套。
2.模板：模板是模具的关键部分，承载着注塑过程中的压力和温度。模板通常由优质的合金钢制成，具有良好的机械性能和耐热性。模板上设置有注塑孔和冷却孔，注塑孔用于将熔融塑料注入模腔，冷却孔用于散热和控制注塑过程中的温度。
3.模腔：模腔是模具中用于成型塑料产品的空腔部分，在注塑过程中起到定型、冷却和排气的作用。模腔的形状和尺寸决定了最终产品的外观和尺寸精度。模腔通常由模板上的凹模和凸模组合而成，凹模和凸模之间的间隙称为缝隙，能够容纳塑料在注射过程中的膨胀。模腔的表面通常进行表面处理，以提高产品的表面质量。
1.结构简单，易于制造和维修。由于模座、模板和模腔之间没有复杂的配合关系，因此容易加工和装卸，维修和更换零部件也较为方便。
2.成本相对较低。与其他结构的模具相比，三板模的制造成本相对较低，适用于注塑生产中的大批量制造。
3.适用范围广。注塑模具三板模适用于各种塑料制品的生产，尤其是中小型注塑设备，具有较好的通用性。 4.注塑过程中的施工压力均衡。注塑模具三板模结构相对稳定，能够均衡地承受注塑过程中的压力，减小了模具的变形和磨损，延长了模具的使用寿命。
总之，注塑模具三板模是一种常见且具有广泛应用的注塑模具结构。它的结构简单、成本较低、适用范围广，并能保证注塑过程中的施工压力均衡，因此在塑料制品生产中得到了广泛的应用。不过需要注意的是，在使用过程中要定期进行维护和保养，以确保模具的正常运行和延长使用寿命。
模具基本结构简介之两板模
主讲:吴会清前言
模具基本结构一般分为:两板模、三板模、热流道模
1.两板模（2 plate mold ）
两板模又称单一分型面模，是注塑模中最简单的一种，它以分型面为界
将整个模具分为两部分；动模和定模，一部分型腔在动模；一部分型腔在
定模，主流道在定模；分流道开设在分型面上，开模后，制品和流道留在
动模，动模部分设有顶出系统，其它模具都是两板模的发展。
2.三板模或细水口模（3 plate mold, pin-point gate mold）
有两个分型面将模具分成三部分，比两板模增加了浇口板，适用于制品
的四周不准有浇口痕迹的场合，这种模具采用点浇口，所以叫细水口模，
这种模具相应复杂些，启动动用山打螺丝或拉板。
3.热流道模（hot runner manifold）
借助加热装置使浇注系统中的塑料不会凝固，也不会随制品脱模，所以
又称无流道模。
模具结构一般由客户或者依据产品来决定的。在这里主要讲述两板模的
基本结构。两板模模架形式
工
字
模直
身
模
工字模轴侧图顶板导柱运输板定位环浇口衬套
导柱衬套
定位块
导柱
顶板导柱
工字模平面图运输板
定位块
计数器
冷却水道浇口衬套
斜导销定位环定位环螺钉内模镶件
上固定板
导套
动模板
导柱
模脚、方铁、垫板
下固定板成型斜顶块内模镶件
铲机
滑块
斜顶块顶针
撑头
顶针固定板、面针板
顶针推板、底针板
撑头固定螺丝
顶针顶板
导柱顶板
导套回位销模胚固
定螺丝两板模基本零件简介
1.上固定板：作用是将定模座板和连接于定模座板的其它定模部分安装在注射机
的定模板上。定模座板比其它模板宽25～30mm，便于用压板或螺栓固定。
2.定位环：作用是保证模具中心和注射机喷嘴中心一致。外径与注射机定模板的
定位孔间隙配合，内径与浇口套间隙配合。
3.浇口衬套：作用是形成浇注系统的主流道。
4.定模板：作用是开设型腔，成型塑件外形。
5.动模板：作用是固定型芯和组成模腔。
6.型芯、公模：用来成型塑料的内表面。
7.导柱：作用是合模时与导套配合，为动模部分和定模部分导向。
三板模（拉带模具）结构与设计，搞懂这些真不难
来源：掌⼯知
随着电⼦产品智能化与⼩型化发展, 产品精密度越来越⾼, 三板模I/M⼯艺运⽤越来越普遍, ⽽传统的⼿⼯植⼊或ROBOT辅助植⼊效率不⾼, 拉带式I/M⼯艺越来越受欢迎, 本⽂主要对拉带式三板模(简称拉带模具)结构与设计规格做概述说明。
⼀ 常见三板模具结构介绍1.1 三板模模具结构图
1.2 三板模模具运动原理
常⽤三板模有三次分型:第⼀次在剥料板与母模板之间；第⼆次在剥料板与上固定板之间；第三次在母模板与公模板之间。a、当公模侧起初受到注塑机的拉⼒时﹐公母模板之间由于装有开闭器﹐⽽剥料板与母模板之间没有任何连结和阻碍 (多数情况下⼩拉杆上还装有弹簧)﹐这时在拉⼒作⽤下剥料板与母模板⾸先分开﹐母模板随着公模板⼀起向后运动﹐运动到设定距离(⼤于料头长度)时﹐被⼩拉杆限位块挡住﹐由于母模板随注塑机动模侧继续向后运动﹐这样⼩拉杆也被带动﹐它⼜带动剥料板运动⼀个设定距离(常为5mm)﹐以便将料头打下﹐这个设定距离运动完后﹐⼩拉杆和母模板都停⽌运动。b、注塑机动模侧继续动模侧向后运动﹐拉⼒不断增⼤﹐超过开闭器锁紧⼒﹐母模板与公模板分开﹐分开到设定距离时停⽌不动。c、在顶杆的推动下﹐顶出板带动顶出机构(顶针﹑斜稍等)开始顶出动作﹐将成品顶出(⾃动落下或由机械⼿取⾛)。1.3 三板模模具零件介绍
1.3.1 导向机构-----导柱OR导套(导正模具⽅向)
1.3.2 定位机构-----定位块OR定位柱(精确定位模具相对位置)
1.3.3 注塑引流系统-----引料接头(将熔融塑料从机台导流⾄模腔)
材质⼀般使⽤硬度较⾼的SKD61或HRC51~531.3.4 开闭器系统-----塑性开闭器&刚性开闭器&磁性开闭器(依顺序延迟开模)
1.3.5 定距拉杆系统-----定距拉杆及拉板(限制开模距离)
⼆ 拉带模具导⼊条件2.1 拉带I/M模具端⼦基本要求
2.1.1 料带端⼦间Pitch应使产品之间有⾜够空间(a >1.5),以保证模仁强度(如图)
模具基本结构简介之三板模
主讲:吴会清

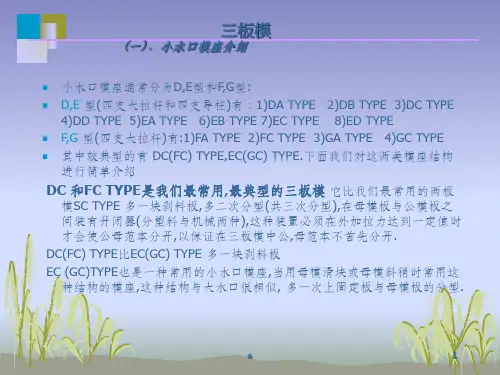

三板模或细水口模（3 PLATE MOLD,PIN-POINT GATE MOLD）
有两个分型面将模具分成三部分，比两板模增加了浇口板，适用于制品的四周
不准有浇口痕迹的场合，这种模具采用点浇口，所以叫细水口模，这种模具相
应复杂些，启动用山打螺丝或拉板。三板模(小水口DC type)结构形式
上固定板
剥料板
母模板
导柱
公模板
垫块
复位杆
顶针固定板
下固定板顶针推板
顶板导柱大拉杆三板模(小水口DC type)运动过程典型的三板模(小水口DC type)运动过程:
开模过程:三板模有两次分型,第一次在剥料板与母模板之间,第二次在母模板
与公模板之间
1.当公模侧起初受到注塑机的拉力时,公母模板之间由于装有开闭器,而剥料板
与母模板之间没有任何连结和阻碍,(多数情况下小拉杆上还装有弹簧)
这时在拉力作用下剥料板与母模板首先分开,母模板随着公模板一起向
后运动,运动到设定距离时,被小拉杆限位块挡住,由于母模板随注塑机继
续向后运动,这样小拉杆也被带动,它又带动剥料板运动一个设定距离,以
便将料头打下.个设定距离运动完后,小拉杆和母模板都停止运动.
2.注塑机继续向后运动,拉力不断增大,超过开闭器锁紧力.母模板与公模板分
开.分开到设定距离时停止不动.
3.在脊杆地推动下,顶出板带动顶出机构(顶针,顶杆,斜稍etc)开始顶出运动,将
成品顶出(自动落下或由机械手取走)
合模过程:当顶出板上有拉回机构时,在合模前,顶出板被注塑机强制拉回.
(1)在注塑机地推动下,公模侧向母模侧运动,若顶出板没有被预先拉
回,RP最先接触母模板,在反作用力下,顶出板在RP的带动下回位.
(2)公模板压向母模板和剥料板,最后完全合紧,注塑机上的喷嘴与模具上
的注口衬套密合,开始注塑.
这样就完成塑料模具的整个运动周期.
小拉杆设计方法A:直径确定
300×300以下Φ16
300→450 Φ20
450→600 Φ25
600以上Φ30
B:通常取四支两支,注意是否影响料头取出位置
