焊接变形量计算公式

钢轨焊接应力放散拉伸量计算公式

钢轨是铁路运输中重要的组成部分，它承受着列车的重量和运行时产生的冲击力。在铁路使用过程中，钢轨的焊接是一项重要的工艺。然而，焊接会引入应力，如果这些应力不能得到合理的放散，就会导致钢轨的变形和损坏。因此，计算钢轨焊接应力放散拉伸量是非常重要的。

钢轨焊接应力放散拉伸量的计算公式如下：

ΔL = (P × L × α) / (E × A)

其中，ΔL表示焊接应力放散拉伸量，P表示施加在钢轨上的焊接应力，L表示焊接部位的长度，α表示钢轨的线膨胀系数，E表示钢轨的弹性模量，A表示焊接部位的横截面积。

在实际应用中，计算焊接应力放散拉伸量需要根据具体情况确定各个参数的数值。下面，将从参数的角度解析计算公式，并阐述其对焊接应力放散拉伸量的影响。

焊接应力P是指施加在钢轨焊接部位的应力，它与焊接工艺和焊接材料的性质有关。焊接应力的大小直接影响着焊接应力放散拉伸量的大小，因此在焊接过程中需要采取合适的焊接工艺和材料，以减小焊接应力的产生。

焊接部位的长度L也是影响焊接应力放散拉伸量的重要参数。当焊接部位的长度增加时，焊接应力放散拉伸量也会相应增加。因此，在实际操作中，需要合理控制焊接部位的长度，以减小焊接应力放散拉伸量。

钢轨的线膨胀系数α是指钢轨在温度变化下的长度变化率。钢轨在运行中会受到温度的影响，温度变化会引起钢轨的线膨胀或收缩。线膨胀系数α的大小直接决定了焊接应力放散拉伸量的大小。因此，在计算中需要准确确定钢轨的线膨胀系数。

钢轨的弹性模量E是指钢轨在受力时的变形能力，它反映了钢轨的刚度。弹性模量E的大小也会影响焊接应力放散拉伸量的大小。一般来说，弹性模量越大，钢轨的变形能力越小，焊接应力放散拉伸量也会相应减小。

焊接部位的横截面积A是指焊接处钢轨的截面积。横截面积的大小与焊接应力放散拉伸量也有一定的关系。一般来说，横截面积越大，焊接应力放散拉伸量越小。

钢轨焊接应力放散拉伸量的计算公式为ΔL = (P × L × α) / (E × A)。在计算时需要准确确定各个参数的数值，并采取相应的措施来减小焊接应力放散拉伸量。通过合理的焊接工艺和材料选择，合理控制焊接部位的长度，准确确定钢轨的线膨胀系数，增加钢轨的弹性模量以及合理控制焊接部位的横截面积，可以有效减小焊接应力放散拉伸量，保证钢轨的正常运行和使用寿命。

焊接变形

一、焊接变形的种类

（1）纵向收缩变形 构件焊后在焊缝方向发生的收缩，如图1中的△L。

（2）横向收缩变形 构件经过焊接以后在垂直焊缝方向发生的收缩，如图1中的△B。

（3）角变形 焊接以后，构件的平面围绕焊缝发生的角位移，如图2所示。

（4）错边变形 焊接过程中，由于两块板材的热膨胀不一致，可能引起长度方向或厚度方向上的错边，如图3所示。

图1 纵向和横向收缩变形

图2 角变形

图3 错边变形

a）长度方向的错边；b）厚度方向的错边

（5）波浪变形 薄板焊件焊后最容易发生这种失稳变形，形状呈波浪状。如图4所示。

图4 波浪变形

（6）挠曲变形 构件焊后所发生的挠曲，如图5所示。挠曲变形可以由焊缝的纵向收缩引起，如图5a所示。也可以由焊缝的横向收缩引起，如图5b所示。

（7）螺旋形变形 焊后的结构上出现的扭曲，如图6所示。

图5 挠曲变形

a）由纵向收缩引起的挠曲；b）由横向收缩引起的挠曲

图6 螺旋形变形

二、焊接变形的估算方法

（1）纵向收缩变形、横向收缩变形 均可采用有关公式进行计算，具体方法详见本书第二十章焊接计算的有关内容。

（2）角变形 可由图7进行估算。

图7 T形接头角变形与板厚δ及焊脚尺寸K的关系

a)低碳钢；b）铝镁合金

三、焊接变形的经验数据

1）低碳钢纵向收缩变形见表1，适用于中等厚度、以及宽度比约为15的板件。

2）焊缝横向收缩变形见表2。

3）低碳钢对接接头横向收缩变形见表3。

4）低碳钢角接接头的横向收缩变形见表4。

5）低碳钢的对接接头角变形见表5。表中的角变形数值是在自由状态下对接焊后测得的。

6）T形接头和搭接接头的角变形见表6。 四、焊接变形的控制与矫正

焊接变形收缩余量计算公式

焊接变形是指焊接过程中由于热输入和冷却引起的零部件形状和尺寸的变化。焊接变形是焊接过程中不可避免的现象，可能对焊接结构的质量和使用性能产生影响。

焊接变形主要包括热变形和性能变形两种。热变形是焊接过程中零件受热影响而发生的变形，其主要原因是焊接过程中产生的热输入引起局部热膨胀和相邻零件的热收缩差异。性能变形是指焊接后零件的结构和力学性能发生的变化，主要包括硬化、脆化和变软等。

为了控制焊接变形，需要对焊接变形进行预测和计算。焊接变形的计算公式一般根据焊接变形的特点和计算方法来确定，下面是一些常用的焊接变形计算公式：

1.热输入计算公式：

热输入是指单位长度或单位面积的焊接线能量，计算公式如下：

Q=I*V*t

其中，Q为焊接热输入量，单位为焦耳/单位长度或单位面积；I为电弧电流，单位为安培；V为电弧电压，单位为伏特；t为焊接时间，单位为秒。

2.热应变计算公式：

焊接过程中由于热输入引起的热应变可以通过以下计算公式来计算：

ε=α*ΔT*L 其中，ε为热应变，单位为无量纲；α为材料的热膨胀系数，单位为1/°C；ΔT为焊接前后材料的温度差，单位为摄氏度；L为焊接长度或宽度，单位为米。

3.残余应力计算公式：

焊接过程中由于热膨胀和冷却引起的残余应力可以通过以下计算公式来计算：

σ=E*α*ΔT*L

其中，σ为焊接零件上的残余应力，单位为帕斯卡；E为材料的弹性模量，单位为帕斯卡；α为材料的热膨胀系数，单位为1/°C；ΔT为焊接前后材料的温度差，单位为摄氏度；L为焊接长度或宽度，单位为米。

4.收缩量计算公式：

焊接过程中由于热收缩引起的收缩量可以通过以下计算公式来计算：

ΔL=β*ΔT*L

其中，ΔL为焊接零件的收缩量，单位为米；β为材料的线性热膨胀系数，单位为1/°C；ΔT为焊接前后材料的温度差，单位为摄氏度；L为焊接长度或宽度，单位为米。

需要注意的是，以上计算公式仅为一般情况下的近似计算公式，实际焊接变形受到多种因素的影响，包括焊接材料的性质、焊接工艺参数、焊接结构形式等，因此在实际应用中需要根据具体情况进行调整和修正。另外，焊接变形的计算方法也包括数值模拟和试验测量等多种手段，以获得更准确的结果。

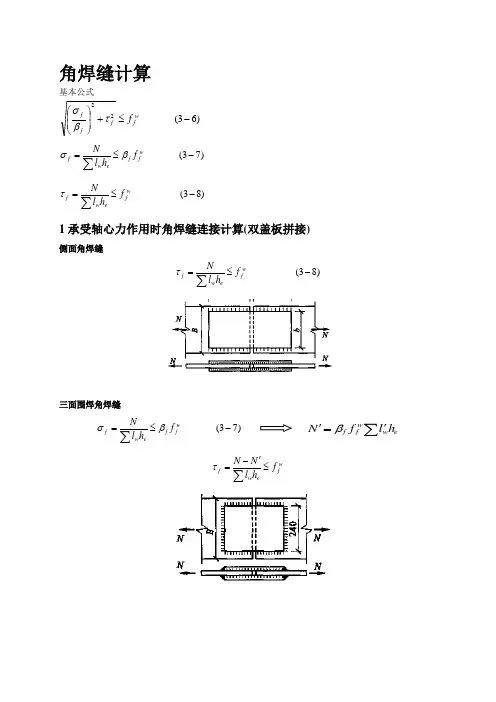

角焊缝计算

基本公式

)63(22wfffff

)73(wffewffhlN

)83(wfewffhlN

1承受轴心力作用时角焊缝连接计算(双盖板拼接)

侧面角焊缝

)83(wfewffhlN

三面围焊角焊缝

)73(wffewffhlN

ewwffhlfN

wfewffhlNN

2承受轴心力作用时角焊缝连接计算(角钢拼接)

角钢与节点板用侧面角焊缝连接

)153()143(222111wfewfwfewffhlNfhlN

角钢与节点板用三面角焊缝连接

)193(33wffefbhN

)213(2)203(2322311NNkNNNkN

3承受轴心力作用时角焊缝连接计算(T形连接)

)63(22wffffweyfwexfflhNlhN

4承受弯矩、轴心力或剪力联合作用的角焊缝连接计算

承受弯矩与剪力联合作用的角焊缝连接计界

weVAyyxxTAyyxyTAxlhVIIrTIIrT)273()263(

wfTAxfVAyTAyf22

对接焊缝计算

对接焊缝计算与构件截面的强度计算相同请自己总结
