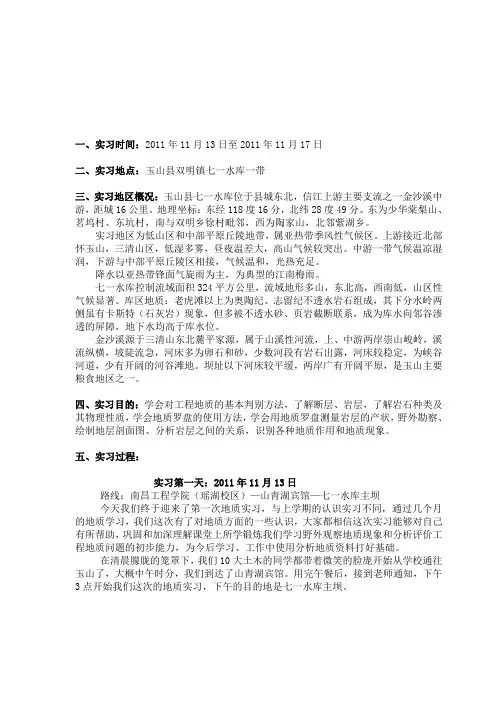

1 江西省玉山县七一水库工程地质实习报告

系院：

班级：

姓名：

学号：

指导老师：

南昌工程学院 百度文库

2 一、 概述

实习日期：2011年11月13日——2011年11月17日

地点：江西省玉山县七一水库（主坝、副坝、溢洪道），少华山，河谷地带（不良地质现象），洞口（天梁风景区）

实习内容：（1）认识溢洪道 、副坝的结构和重要性。

（2）认识节理构造，学会用罗盘测节理的走向。

（3）认识石灰岩的特征

（4）认识早、中石炭世（C1、C2）岩层岩性特征。

（5）认识节理、断层构造学会运用野外识别标志判断正、逆断层，观察其特征。

（6）了解坡积物的特征，产生的机理以及工程性质。

（7）认识河谷地貌，观察其特征。

（8）认识滑坡、崩塌等不良地质现象。

（9）学会用罗盘测量河谷底部及两侧阶地岩层的产状要素。

(10)认识岩溶（喀斯特）现象。

(11)观察护坡工程，了解其道路工程中的作用。

(12)练习绘制地质坡面图。

实习目的：工程地质野外教学实习是课本教学实践的重要环节，目的在于巩固和加深理解在课堂所学的理论知识，使理论与实践紧密结合，提高教学效果；学会野外观察地质现象和分析评价工程地质问题的初步能力，为今后学习、工作中使用分析地质资料打好基础。

实习要求：（1）在教师指导下，逐渐学会野外地质勘测的基本知识和方法，如地质罗盘仪的使用，地质点的工作内容，岩层产状的测定，地质路线的观测，地质剖面的测绘及节理的测量与统计方法等。

（2）仔细观察与认识不同时代地层的主要岩石性质，地质构造特征，地下水及物理地质现象，达到初步具有观察和分析野外地质现象的能力。

（3）对实习地区的地质条件及工程地质问题进行初步归纳、分析，并结合水工建筑物进行稳定和渗漏等方面的工程地质条件初步评价。

（4）认真并按时完成所规定实习内容，根据野外观察实测材料、记录、标本及作业等，实习结束时编写实习报告和绘制基本图件，以利于巩固实习效果和提高独立思考能力。 百度文库

3 实习地区简介：玉山县七一水库坐落于江西省信江上游，地处国家著名风景旅游区三清山脚下。

工程始建于1958年7月，主坝高程101米，坝高54米，坝顶长430米，控制流域面积324平方公里，正常蓄水位94米，总库容亿立方米。•调节库容亿立方米，最大泄流量4300立方米/秒，设计灌溉面积万亩，发电总装机9370KW，水域养殖面积万亩，林果种植面积600亩，是一座以灌溉为主兼防洪、发电、种养、工业加工、航运和旅游等综合经营为一体的大型水利调蓄工程。

七一水库因水发源于国家著名风景旅游区三清山，故又称三清湖。湖区自然景区面积60平方公里。以其秀丽的湖光山色、奇特的地下溶岩、瀑布构成了独具风采的景观、景点，并与三清山浑然一体，已成为三清山的景区之一。

玉山县七一水库管理局主要负责水库安全，发电灌溉，水土保持、淡水养殖、旅游服务、淡水供应。

七一水库水面轮廓示意图（红色划线为主坝）

七一水库主坝正面照

二、 实习过程

虽然这次是我们第二次去玉山七一水库实习，但是能够一个星期不上课而置身于大自然也不为一件快事。出发前一天就把衣服和日常用品什么的满满装了两大包，因为天气原因，衣服带的还蛮多。第二天一大早就准备起床出发了，早上5点半的南工校园还真安静，完全没有了昨晚周六的喧嚣，只听得见一些蚕虫鸟兽的低吟，伴着微冷的凉风，我快步走向了早已停在老食堂前的校车。

30分钟左右的时间我们便来到了火车站，本以为就这样顺利进站的，因为要安检，我们一个班的几十把铁锤得分散开来，怕到时候有不必要的麻烦，就这样我们40多个人人手一把铁锤威风凛凛、潇洒地迈向火车站，人称“铁锤帮”。就这样我们安全的落座了，这一帮三国杀牌友，那一派斗地主牌友，还有些吃友百度文库

4 和聊友便各自开工了。

持续了差不多两个多小时的热闹场面，那一帮一派的都歇火了，毕竟我们是5点就起床的人啊。12点左右我们就到了久违的玉山县双明镇，由于同我们这一时间段来的还有水工班的，所以我们被安排到了另一家宾馆，宾馆条件我暂不多评价，反正就感觉床还挺大，房间也挺大的。一开水龙头，一股稍显混浊的水流了出来，这时我知道我们搞工程的人就得必须适应各种艰难条件。

中午稍休息了下便开始我们第一天的实习课程了。我们踏着一学期前曾走过的路，发现没什么改变，不过却有很诱惑人的东西——橘子。因为我们去主坝会经过一段山路，所以周边种了好多橘子树，不过作为一名当代大学生我只好默默地含着口水飞快地奔离了这片诱惑之地。来到了七一水库的主坝，水库湖面还是那么地平静，完全不像大海那样的奔放，展现了一种含蓄美。我们坐在了枯黄的草面上听着唐老师对如何使用罗盘测微仪的讲解。

测产状(包括走向、倾向、倾角)

1测走向：

走向即岩脉在水平上投影的方向。

将仪器上盖打开到极限位置，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面(具有代表性的面)，保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的走向。

2测倾向：

垂直于走向所指示的面的方向

用联接合页下边的底盘的短边或上盖的背面靠稳岩层的特征面，保持圆水泡居百度文库

5 中，则读磁针北极所指示的度数，即为岩层的倾向。

3测倾角：

垂直于走向水平面夹角的角度。

打开上盖到极限位置，仪器的侧边垂直于走向而贴紧岩层的特征面，调长水泡居中，读指示器所指的方向盘的度数，即为岩层的倾角。

在实际测量中，走向和倾向两因素，只需测其中一个就可以，因为走向和倾向是互为90°的关系。

第一天就这样短暂的结束了，第二天我们要翻山越岭的从河漫滩徒步走山路去溢洪道。我们走至河漫滩地带，唐老师停下来为我们讲解了一下什么叫河漫滩，即平水期不被淹没、洪水期可能被淹没的平坦的谷底部分。平原区宽阔的河漫滩亦称泛滥平原。一般高出河面数米，较低的河漫滩可被常年洪水淹没，较高的河漫滩只在特大洪水时才被淹没。山地河谷的河漫滩比高一般较大。河漫滩的形成是河床不断侧向移动和河水周期性泛滥的结果。在河流作用下，河床常常一岸受到侧蚀，另一岸发生堆积，于是河床不断发生位移。受到堆积的一岸，由河床堆积物形成边滩，随着河床的侧移，边滩不断扩大。洪水期间，水流漫到河床以外的滩面，由于水深变浅，流速减慢，便将悬移的细粒物质沉积下来，在滩面上留下一层细粒沉积。河漫滩就是这样形成的，其上部由洪水泛滥时沉积下来的细粒物质组成，下部由河床侧向移动过程中沉积下来的粗粒物质组成。这种下粗上细的沉积物结构，称二元相结构。上部的细粒物质称河漫滩相沉积，多为亚砂土或亚粘土；下部的粗粒物质称河床相沉积，多为砂、砾。有些坡陡流急的山区河流，侵蚀作用较强，河床两侧常常没有沉积物保留，只有狭窄的石质漫滩，或者只有粗大的砾石组成的漫滩。一般只在宽阔的河谷或平原地区的河漫滩，才有较厚的二元相沉积。河漫滩的地面大多比较平缓。在平原区比较顺直的河床两侧，常有自然堤发育，堤外地势一般比较低洼。在弯曲河床的两侧常有迂回扇发育，地面出现鬃岗与岗间洼地相间分布的现象。在河曲发育的河漫滩上，由于河流裁弯取直，还可能留下许多牛轭湖或废弃河道。介绍完了河漫滩我们便继续往前走一开始还是很好走的水泥公路，可是慢慢地我们就开始爬一些山路了，这可真是一项体力活啊，好不容易才爬上了一个老滑坡体的上面。那视线顿时豁然开朗。

我们一个一个地用屁股坐着才慢慢地下了那个滑坡体，不少人还受了一些小伤，但是因为有我们全班互帮互助的力量，我们都安全的下山了。下山后我们就来到了基本上全部由大小不等的石块堆积的道路，唐老师说现在我们走的是早、中石炭纪的岩层，走了差不多10多分钟就到了白垩纪的岩层。感觉我们像是在玩穿越似的，等走到了一个角度不整合的地方，我们就到了中石炭纪和白垩纪的交界处，正是因为两个纪岩性的不同导致了角度不整合。看我一脚跨两纪。在完成老师布置的一系列任务后，我们一个个像泄了气的气球一样筋疲力尽地迈着沉重的步伐挪回了宾馆，这一天我们从早上八点一直边走边做任务直到下午两点半才完成了这一天的任务，这一天我们虽然都很累，但是我们见识了很多，也学习百度文库

6 了很多。

第三天可谓是最好玩的一天了，上午去天梁风景区看溶洞，下午坐船去鸡公山看水库全景。早上一吃完早餐我们就直奔天梁风景区而去，天梁风景区位于江西省上饶市玉山县西北面，距玉山县城公里处，距三清山28公里，与三清湖隔路相连。中心景区面积约平方公里。浙赣铁路、沪瑞高速、景婺黄常高速、320国道转玉山县城至德兴白沙关三清山旅游公路可直达该景区山门。

天梁风景区属岩溶山水生态型景区，为距今约3亿年石灰纪滨海环境形成之碳酸盐岩漏斗地质景观。因“天梁耸立，气贯灵霄”而得名。区内奇峰怪石挺拔峻秀，峰林谷地深幽静寂，石门天梁雄伟壮观，暗河溶洞神秘莫测，涌泉飞瀑奇奥瑰丽，民间传说丰富多彩。梦幻山水，如诗如画，为历代文人雅士垂青，传说乾隆皇帝曾到此一游。2005年建成开放，依托悠久的人文历史和精萃的自然景观，倾情开发了状元文化谷、好运通天洞、归墟深渊探幽、石林丛中寻缘、望湖长廊休闲、会仙茶楼品茗等游览项目。称著的景观有江南罕见的灵霄天梁、归墟之门悬壁栈道及长达5公里的乌龙洞地下暗河涌泉、江西十大历史名人宋端明殿大学士汪应辰幼年读书游玩的仰天崖、猴面山、天池、掬翠石、至尊人桥、花轿洞、象依相亲、黄龙洞、龙涎隐瀑等景观，是与三清山自然遗产仙境绝景互补的玲珑碧玉休闲型旅游胜地。享有“三清旅游第一景，天梁风光醉游人”之赞誉。

仰天崖·状元洞

玉山--状元洞

位于天梁风景区山门入口处，为一石灰岩崖洞，洞高8米，宽18米，深22米。崖口向东朝天敞开宽35米，高30来米，形成一仰天巨崖，故名仰天崖。洞外北侧有暗河与三清湖连通，与湖中水位同涨起落。洞正中有三根巨大钟乳石柱如福禄寿三星鼎立。其中最长的一根石柱高8米，围径12米。洞顶钟乳石如玉兰倒挂、宫灯高悬。崖东南半腰处有一高宽深各约2米的小洞穴。据史书记载，我国历史上最年轻的钦点状元，宋代端明殿大学士汪应辰幼年曾读书戏耍于此，故后人又称此洞为“状元洞”。洞旁原有涧底松一株，宋高宗皇帝赵构（1127—1162年在位）写有《题汪状元涧底松》诗一首：“有松百尺大千围，生在涧底寒且卑。涧深山险人绝路，老死不逢工度之，天子明堂欠梁木，此求彼有良不知。谁喻苍苍造物意，但与之材不与地。金张世禄原宪贫，牛衣寒贱貂蝉贵。貂蝉与牛衣，高者未必贤，下者未必愚。尔不见，沉沉海底生珊瑚，历历天上种白榆。”

我们在天梁风景区不仅欣赏到了山外风光，同时也享受了山里面的美貌。溶洞的形成是石灰岩地区地下水长期溶蚀的结果，石灰岩里不溶性的碳酸钙受水和二氧化碳的作用能转化为微溶性的碳酸氢钙。由于石灰岩层各部分含石灰质多少不同，被侵蚀的程度不同，就逐渐被溶解分割成互不相依、千姿百态、陡峭秀丽的山峰和奇异景观的溶洞。

按其发育演化，岩溶可分出以下6种。

（1）地表水沿灰岩内的节理面或裂隙面等发生溶蚀，形成溶沟（或溶槽），原先成层分布的石灰岩被溶沟分开成石柱或石笋.

（2）地表水沿灰岩裂缝向下渗流和溶蚀，超过100m深后形成落水洞。

（3）从落水洞下落的地下水到含水层后发生横向流动，形成溶洞。
