蝴蝶阀安装单元工程质量评定表

  • 格式：doc
  • 大小：97.50 KB
  • 文档页数：4

1.1 附件1：ace与GBT19011-2008标准主要差异性分析

1d 表6.9.1蝴蝶阀单元工程安装

质量验收评定表

填表说明

填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求：

1.单元工程划分：每台蝴蝶阀的安装宜划分为一个单元工程。

2.单元工程量：填写本单元工程球阀安装量（t）。

3.各项目检验方法及数量如下：

检验项目 检验方法 检验数量

阀体水平度及垂直度（mm/m） 方型水平仪 对侧各1处

活门关闭状态密封检查 实心橡胶密封、金属硬密封或橡胶密封

塞尺 周向6～12个点 橡胶密封 未充气

充气后

关闭严密性试验 上游充水压，保持30min，测量漏水量，并折算至设计水头 1次

活门全开位置 按制造厂规定 1次

阀体水流方向中心线 钢卷尺 1～2个点

阀体上下游位置 钢卷尺 1～2个点

锁锭动作试验 现场用液压或手动操作 正反向各1处

4. 单元工程施工质量验收评定应包括下列资料：

（1）施工单位应提供的资料包括：蝴蝶阀安装、调整和试验等记录，并由责任人签认。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5．设计值按设计图填写，并将设计值用括号“（）”标出。检测值填写实际测量值。

6. 单元工程安装质量检验项目质量标准

合格等级标准：

（1）主控项目检测点应100%符合合格标准；

（2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

优良等级标准：

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

7. 单元工程安装质量评定分为合格和优良两个等级，其标准如下：

合格等级标准：

（1）检验项目应符合本标准3.2.5条1款的要求；

（2）主要部件的调试及操作试验应符合本标准和相关专业标准的规定；

（3）各项报验资料应符合本标准的要求。

优良等级标准：

在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。 1.1

附件1：ace与GBT19011-2008标准主要差异性分析

2d 水利水电工程

表6.9.1蝴蝶阀安装质量验收评定表

单位工程名称 单元工程量

分部工程名称 安装单位

单元工程名称、部位 评定日期 年月日

项次 项目 主控项目（个） 一般项目（个）

合格数 优良数 合格数 优良数

1 单元工程安装质量（见表6.9.1.1）

2

主要部件调试及操作试验符合本标准和相关专业标准的规定。 主要部件调试及操作试验质量（见表6.9.1.2）

施工单位自评意见 主要部件调试及操作试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量验收评定等级为： 。

（签字，加盖公章）年月日

监理单位意见 主要部件调试及操作试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量验收评定等级为： 。

（签字，加盖公章）年月日

建设单位意见

（签字，加盖公章）年月日

注1：主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。

注2：

注3：对重要重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填写意见并签字。具体要求应满足SL 176的规定。

注4：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。 检验项目×100%。 1.1 附件1：ace与GBT19011-2008标准主要差异性分析

3d 水利水电工程

表6.9.1.1 蝴蝶阀单元工程安装质量检查表

分部工程名称 单元工程名称

安装部位 安装内容

安装单位 开/完工日期

项次 检验项目 允许偏差（mm） 检测值（mm） 合格数 优良数 质量标准等级 合格 优良 1 2 3 4 5 6 7 8

主控项目 1 阀体水平度及垂直度（mm/m） 直径大于4m的≤0.5mm/m，其他≤1mm/m 直径大于4m的≤0.4mm/m，其他≤0.8mm/m

2 活门关闭状态密封检查 实心橡胶密封、金属硬密封或橡胶密封 无间隙

橡胶密封 未充气 ±20%设计值 ±15%设计值

充气后 无间隙

3 关闭严密性试验 漏水量不超过设计允许值 漏水量不超过设计允许值的80%

一般项目 1 活门全开位置 不超过±1°

2 阀体水流方向中心线 ≤3 ≤2

3 阀体上下游位置 ≤10 ≤8

4 锁锭动作试验 包括行程开关接点应动作灵活、位置正确

检查意见：

主控项目共_____项，其中合格_____项，合格率；优良_____项，优良率。一般项目共_____项，其中合格_____项，合格率；优良_____项，优良率。

检验人 （签字）年月日 安装单位 （盖章）年月日 监理工程师 （签字）年月日 建设

单位 （盖章）年月日 1.1 附件1：ace与GBT19011-2008标准主要差异性分析

4d

水利水电工程

表6.9.1.2 蝴蝶阀单元工程主要部件调试及操作试验质量检查表

编号：日期：

分部工程名称 单元工程名称

安装部位 安装内容

安装单位 试验日期 年月日

项次 检验项目 调试及操作试验要求 调试及操作试验情况 结果

蝴蝶阀安装检查 1 阀体安装、调整（记录）； 符合设计及

GB/T8564-2003要求

2 橡胶水封耐压试验（记录） 符合设计及

GB/T8564-2003要求

3 锁锭动作试验（记录） 符合设计及

GB/T8564-2003要求

4 关闭严密性试验（记录） 符合设计及

GB/T8564-2003要求

5 无水及静水下操作（记录）； 符合设计及

GB/T8564-2003要求

检查意见

检验人 （签字）

年月日 安装

单位 （盖章）

年月日 监理

工程师 （签字）

年月日 建设

单位 （盖章）

年月日

精品文档word文档可以编辑！谢谢下载！

合集下载

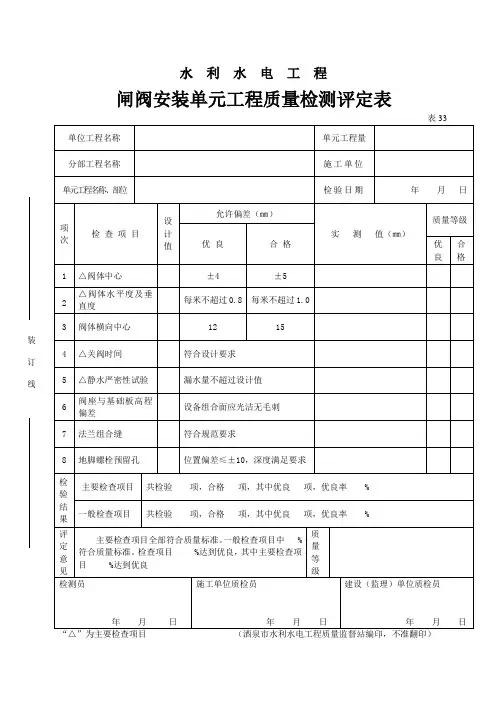

闸阀安装单元工程质量检测评定表
