电工学5

中级电工复习题《5》

一 填空题 (每空1分 共40分)

1、电力拖动是指用 托动生产机械的工作机构使之运转的一种方法。

2、工作在交流额定电压 V及以下、直流额定电压 Ｖ及以下的电器称为低压电器。

3、负荷开关分为 负荷开关和 负荷开关两种。

4、按钮的触头允许通过的电流较小,一般不超过 A

5、JS7—A系列空气阻尼式时间继电器根据触头延时的特点，可分为 和 两种。

6、要使三相异步电动机反转，就必须改变通入电动机定子绕组的 ，即把接入电动机三相电源进线中的 对调接线即可。

7、要求几台电动机的启动或停止，必须按一定的 来完成的控制方式，叫做电动机的顺序控制。

8、Y—△降压启动是指电动机启动时，把定子绕组接成 形降压启动，待电动机转速上升并接近额定值时，再将电动机定子绕组改接成 形全压正常运行。

9、所谓制动，就是给电动机一个与转动方向 的转矩使它迅速停转。制动的方法一般有 和 两类。

10、三相异步电动机的调整方法有三种：一是改变 调速；二是改变

调速；三是改变 调速。

11、以加工形成的结果区分孔和轴，在切削过程中尺寸由大变小的是 ,尺寸由小变大的是 。

12、电路中既有 又有 的连接方式称为混联。

13、标准设置了 个标准公差等级，其中 级精度最高，其中

级精度最低。

14、电动机按用电类型可分为 电动机和 电动机。

15、电动机的原理是建立在 和 、电路定律和电磁力定律等基础上的。 16、变压器是利用 原理制成的静止电器设备，它能够将交流电变换

成 的交流电的输出。

17、 电流互感器的主要作用是 。

18、 变压器的主要部分是 和 。

大连理工大学网络教育学院

第1页 共10页 电工学辅导资料五

主 题：课件第四章 供电与用电的辅导资料

学习时间：2014年4月28日--5月4日

内 容：

这周我们将学习第四章，供电与用电。希望通过下面的内容能使同学们加深相关知识的理解。

一、学习要求

第四章 供电与用电

1．掌握三相电源和三相负载的连接方式；

2．理解并掌握对称三相电路中电压、电流的计算；

3．了解三相四线制供电系统中中性线的作用；

4．理解并掌握对称三相电路中三相功率的计算；

5．了解安全用电的常识和重要性，了解接零和接地保护的作用和使用条件。

重点掌握内容：

1．重点：三相电源、三相负载。

2．难点：三相负载。

基本概念：对称三相电动势、三相电源、三相负载、对称三相负载

知识点：三相电源和三相负载的连接方式、对称三相电路中电压、电流的计算、三相四线制供电系统中中性线的作用、对称三相电路中三相功率的计算、安全用电的常识、接零和接地保护的作用和使用条件

二、主要内容

4.1 三相电源

三相交流电的产生(同步发电机)：

三相电源：产生对称的三相电动势的电源

相序： 三相电动势由超前相到滞后相的顺序

(一) 三相电源的星形联结： 大连理工大学网络教育学院

第2页 共10页

三相三线制：L1 L2 L3无N

三相四线制：L1 L2 L3加N

其中：三相四线制可提供两种电压： 相电压：U1、U2、U3

线电压：U12、U23、U31

1.相电压与线电压的关系

（1）相电压对称：

Up= U1= U2= U3

线电压也对称：

UL= U12= U23= U31

（2）1213UU（大小关系）

12U超前1U30 (相位关系)

推出一般结论：3LPUU

LU超前于与之对应的PU30

2. 相电流与线电流的关系：

根据KCL：

112233LLLIIIIII

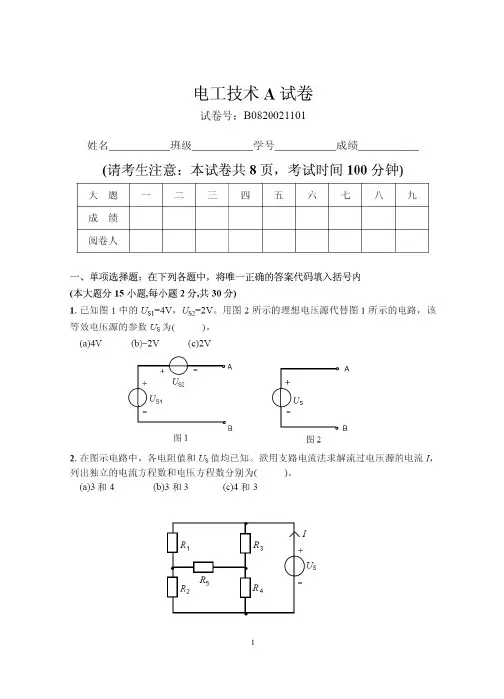

电工学模拟试题（A）

一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共5小题，总计10分)

1、图示电路中,若电压源US=10V,电流源IS=1A,则

A.电压源与电流源都产生功率

B.电压源与电流源都吸收功率

C.电压源产生功率,电流源不一定

D.电流源产生功率,电压源不一定

答()电阻网络ISUS

2、电路如图所示,US为独立电压源,若外电路不变,仅电阻R变化时,将会引起

A.端电压U的变化

B.输出电流I的变化

C.电阻R支路电流的变化

D.上述三者同时变化答()

°

°USRI+

-U

3、电路如图所示,支路电流IAB与支路电压UAB分别应为

A.05. A与15. V

B.0 A与1 V

C.0 A与−1 V

D.1 A与0 V

答()AB1Ω1Ω

1Ω1Ω1Ω

1V1A1V

+−4、图示正弦交流电路中，已知RLC==ωω1，it13245=+°cos()ωA，it24245=−°cos()ωA，

则i3为A.5281cos(.)ωt−°AB.5281cos(.)ωt+°AC.52cosωtAD.7245cos()ωt+°A答()°

°i1

i2i3RL

C

5、可以通过改变电容来调节RLC串联电路的谐振频率，若要使谐振频率增大一倍，

则电容应

A.大4倍B.大2倍

C.减至21D.减至41

答()

二、填空题：（共20分）（要求写出计算过程）1、电路如图所示，欲使电压源输出功率为零，则电阻R为____Ω,所吸收功率为______W。

12VR2A2、若图(a)的等效电路如图(b)所示,则其中IS为__________A,RS为__________Ω。°°°

°3Ω2Ω

2A10VISRS

()a()b

3、图示正弦交流电路中，已知̇IR=∠−23πA，则̇IL=____________A

°°10Ω

j5Ω̇IR

̇IL4、图示电路的输出电压oU等于____________

°

°

°°°++

+∞⊳

oUV2

V11kΩ

2kΩ10kΩ

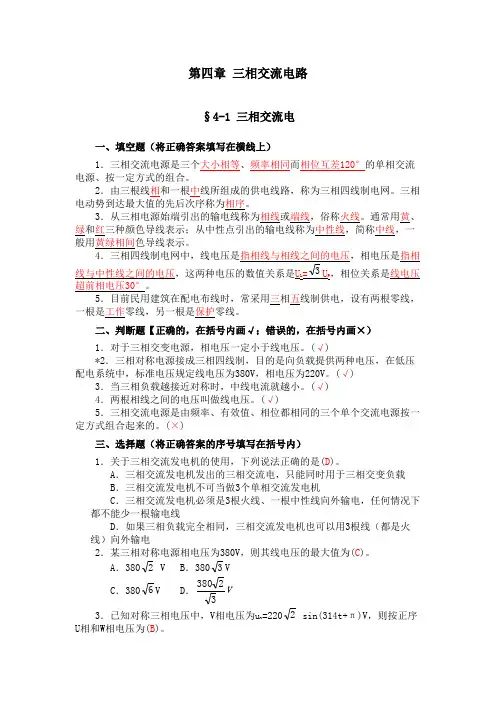

第四章 三相交流电路

§4-1 三相交流电

一、填空题（将正确答案填写在横线上）

1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源、按一定方式的组合。

2．由三根线相和一根中线所组成的供电线路，称为三相四线制电网。三相电动势到达最大值的先后次序称为相序。

3．从三相电源始端引出的输电线称为相线或端线，俗称火线。通常用黄、绿和红三种颜色导线表示；从中性点引出的输电线称为中性线，简称中线，一般用黄绿相间色导线表示。

4．三相四线制电网中，线电压是指相线与相线之间的电压，相电压是指相线与中性线之间的电压，这两种电压的数值关系是UL=3UP，相位关系是线电压超前相电压30°。

5．目前民用建筑在配电布线时，常采用三相五线制供电，设有两根零线，一根是工作零线，另一根是保护零线。

二、判断题【正确的，在括号内画√；错误的，在括号内画×）

1．对于三相交变电源，相电压一定小于线电压。(√)

*2．三相对称电源接成三相四线制，目的是向负载提供两种电压，在低压配电系统中，标准电压规定线电压为380V，相电压为220V。(√)

3．当三相负载越接近对称时，中线电流就越小。(√)

4．两根相线之间的电压叫做线电压。(√)

5．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。(×)

三、选择题（将正确答案的序号填写在括号内）

1．关于三相交流发电机的使用，下列说法正确的是(D)。

A．三相交流发电机发出的三相交流电，只能同时用于三相交变负载

B．三相交流发电机不可当做3个单相交流发电机

C．三相交流发电机必须是3根火线、一根中性线向外输电，任何情况下都不能少一根输电线

D．如果三相负载完全相同，三相交流发电机也可以用3根线（都是火线）向外输电

2．某三相对称电源相电压为380V，则其线电压的最大值为(C)。

A．3802 V B．3803V

C．3806V D．V32380
