电工学-电工技术(艾永乐)课后答案第二章

2 第二章 电阻电路的分析

本章的主要任务是学习电阻电路的分析计算方法，并运用这些方法分析计算各种电阻电路中的电流、电压和功率。

本章基本要求

1． 正确理解等效电路的概念，并利用等效变换化简电路。

2． 掌握电阻串、并联等效变换、电源的等效变换。

3． 电阻电路的分压公式和分流公式的应用。

4． 运用支路电流法和结点电压法分析计算电路。

5． 运用叠加定理分析计算电路。

6． 熟练应用戴维宁定理分析计算电路。

7． 应用戴维宁定理求解电路中负载电阻获得的最大功率。

8． 学会含有受控源电路的分析计算。

9． 了解非线性电阻电路的分析方法。

本章习题解析

2-1 求习题2-1所示电路的等效电阻，并求电流I5。

3Ω2Ω2Ω4Ω4Ω6Ω1ΩI5 a+-3Vb3Ω2Ω2Ω2Ω6Ω1ΩI5a+-3V

解：电路可等效为题解2-1图

由题解2-1图，应用串并联等效变换得

5.1)6//)12(2//2//(3abRΩ

由分流公式313612123335abRIA

2-2 题2-2图所示的为变阻器调节分压电路。50LRΩ，电源电压220UV，中间环节是变阻器。变阻器的规格是100Ω 3A。今把它平题解2-1题2-1图

3 分为4段，在图上用a、b、c、d、e等点标出。试求滑动触点分别在a、b、c、d四点是，负载和变阻器所通过的电流及负载电压，并就流过变阻器的电流与其额定电流比较来说明使用时的安全问题。

+-UdabceRL +-UL IL

解：1）a点： 0LU 0LI 2.2100220eaeaRUIA

2) c点：75eqRΩ 93.275220eqecRUIA 47.121ecLIIA

5.73LUV

3) d点：55eqRΩ 455220eqedRUIA 4.2LIA

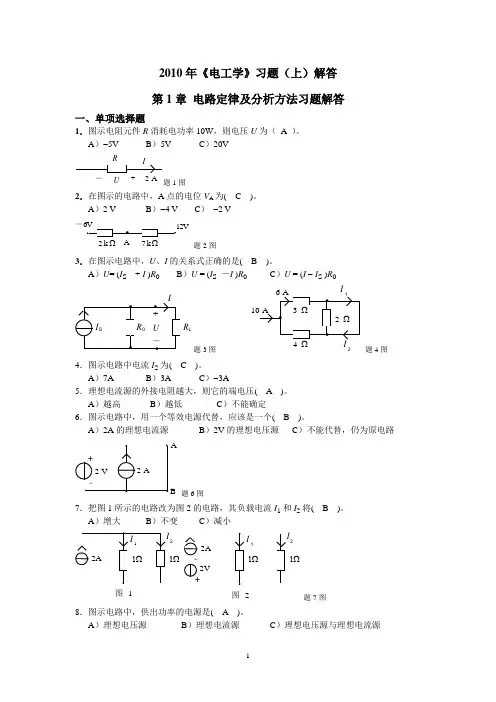

1 2010年《电工学》习题（上）解答

第1章 电路定律及分析方法习题解答

一、单项选择题

1．图示电阻元件R消耗电功率10W，则电压U为（ A ）。

A）5V B）5V C）20V

UI2 A－+R题1图

2．在图示的电路中，A点的电位VA为( C )。

A）2 V B）4 V C） 2 V

.A－6V12V.2 k7 k题2图

3．在图示电路中，U、I的关系式正确的是( B )。

A）U= (IS + I )R0 B）U = (IS －I )R0 C）U = (I  IS )R0

IIRURS0L....+－题3图 10A342II1210 A6 A...题4图

4．图示电路中电流I2为( C )。

A）7A B）3A C）3A

5．理想电流源的外接电阻越大，则它的端电压( A )。

A）越高 B）越低 C）不能确定

6．图示电路中，用一个等效电源代替，应该是一个( B )。

A）2A的理想电流源 B）2V的理想电压源 C）不能代替，仍为原电路

AB+2 V2 A题6图

7．把图1所示的电路改为图2的电路，其负载电流I1和I2将( B )。

A）增大 B）不变 C）减小

2AIIII12122V2V2A 图 1 图 2+题7图

8．图示电路中，供出功率的电源是( A )。

A）理想电压源 B）理想电流源 C）理想电压源与理想电流源 2 IRU2A14VSS..+题8图 RRRRRIU1234GGS....+题9图

9．在图示电路中，各电阻值和US值均已知。欲用支路电流法求解流过电阻RG的电流IG，需列出独立的电流方程数和电压方程数分别为( B )。

A）4和3 B）3和3 C）3和4

10．在计算线性电阻电路的电压和电流时，用叠加原理。在计算线性电阻电路的功率时，加原理( B )。

精品文档

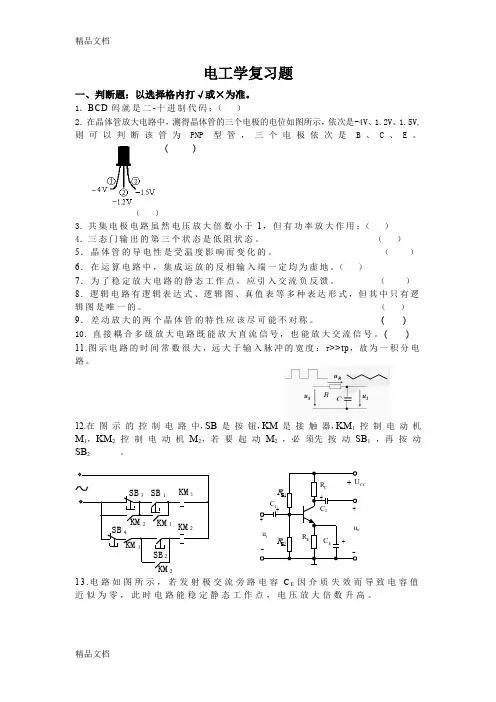

精品文档 ++RB1RB2RECEC1C2RC+UCC+-uiuo+-电工学复习题

一、判断题：以选择格内打√或×为准。

1．BCD码就是二-十进制代码；（ ）

2．在晶体管放大电路中，测得晶体管的三个电极的电位如图所示，依次是-4V、1.2V、1.5V,则可以判断该管为PNP型管，三个电极依次是B、C、E。

( )

（ ）

3．共集电极电路虽然电压放大倍数小于1，但有功率放大作用；（ ）

4．三态门输出的第三个状态是低阻状态。 （ ）

5．晶体管的导电性是受温度影响而变化的。 （ ）

6．在运算电路中，集成运放的反相输入端一定均为虚地。（ ）

7．为了稳定放大电路的静态工作点，应引入交流负反馈。 （ ）

8．逻辑电路有逻辑表达式、逻辑图、真值表等多种表达形式，但其中只有逻辑图是唯一的。 （ ）

9．差动放大的两个晶体管的特性应该尽可能不对称。 ( )

10．直接耦合多级放大电路既能放大直流信号，也能放大交流信号。( )

11.图示电路的时间常数很大，远大于输入脉冲的宽度：>>tp，故为一积分电路。

12.在 图 示 的 控 制 电 路 中，SB 是 按 钮，KM 是 接 触 器，KM1 控 制 电 动 机

M1，KM2 控 制 电 动 机 M2，若 要 起 动 M2 ，必 须先 按 动 SB1 ，再 按 动

SB2 。

SB1KM1KM2SB3KM1SB2KM2KM2SB4KM1

13.电路如图所示，若发射极交流旁路电容CE因介质失效而导致电容值近似为零，此时电路能稳定静态工作点，电压放大倍数升高。

第一章习题

1－1 指出图1－1所示电路中A、B、C三点的电位。

图1－1 题 1－1 的电路

解：图（a）中，电流 mAI51226., 各点电位 VC = 0

VB = 2×1.5 = 3V

VA = (2+2)×1.5 = 6V

图（b）中，电流mAI1246， 各点电位 VB = 0

VA= 4×1 = 4V

VC =－ 2×1 = －2V

图（c）中，因S断开，电流I = 0， 各点电位 VA = 6V

VB = 6V

VC = 0

图（d）中，电流mAI24212， 各点电位 VA = 2×(4+2) =12V

VB = 2×2 = 4V

VC = 0

图（e）的电路按一般电路画法如图，

电流mAI12466，

各点电位 VA = E1 = 6V

VB = (－1×4)+6 = 2V

VC = －6V

1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?

解：

由图1－2可知电压U和电流I参考方向不一致，P = －10W ＝UI

因为U＝10V, 所以电流I＝－1A

图 1－2 题 1－2 的电路

1－3 额定值为1W、10Ω的电阻器，使用时通过电流的限额是多少？

解：

根据功率P = I2 R ARPI3160101.

1－4 在图1－3所示三个电路中，已知电珠EL的额定值都是6V、50mA，试问哪个电珠能正常发光？

图 1－3 题 1－4 的电路

解：

图（a）电路，恒压源输出的12V电压加在电珠EL两端，其值超过电珠额定值，不能正常发光。

图（b）电路电珠的电阻120120506KR.，其值与120Ω电阻相同，因此电珠EL的电压为6V，可以正常工作。

图（c）电路，电珠与120Ω电阻并联后，电阻为60Ω，再与120Ω电阻串联，电珠两端的电压为V4126012060＝＋小于额定值，电珠不能正常发光。
