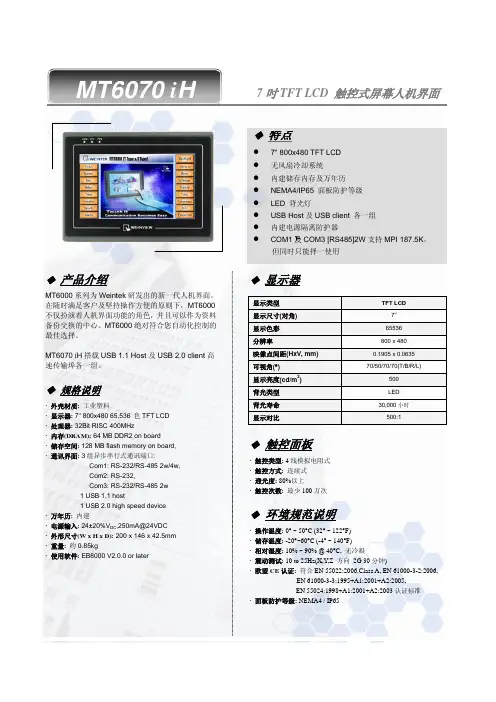

◆ 显示器显示类型 TFT LCD 显示尺寸(对角) 7" 显示色彩 65536 分辨率 800 x 480 MT6070 iH 7吋TFT LCD 触控式屏幕人机界面◆特点z 7" 800x480 TFT LCD z 无风扇冷却系统 z 内建储存内存及万年历 z NEMA4/IP65 面板防护等级 z LED 背光灯 z USB Host及USB client 各一组 z 内建电源隔离防护器 z COM1及COM3 [RS485]2W支持MPI 187.5K， 但同时只能择一使用 映像点间距(HxV, mm) 0.1905 x 0.0635 可视角(°) 70/50/70/70(T/B/R/L) 显示亮度(cd/m2) 500 背光类型 LED 背光寿命 30,000小时 显示对比 500:1 ◆ 触控面板 x 触控类型: 4线模拟电阻式 x 触控方式: 连续式 x 透光度: 80%以上 x 触控次数: 最少100万次 ◆ 环境规范说明 x 操作温度: 0° ~ 50°C (32° ~ 122°F) x 储存温度: -20°~60°C (-4° ~ 140°F) x 相对湿度: 10% ~ 90% @ 40°C, 无冷凝 x 震动测试: 10 to 25Hz(X,Y,Z 方向 2G 30分钟) x 欧盟CE认证: 符合EN 55022:2006,Class A, EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005, EN 55024:1998+A1:2001+A2:2003认证标准 x 面板防护等级: NEMA4 / IP65 ◆ 产品介绍 MT6000系列为Weintek研发出的新一代人机界面。在随时满足客户及坚持操作方便的原则下，MT6000不仅扮演着人机界面功能的角色，并且可以作为资料备份交换的中心。MT6000绝对符合您自动化控制的最佳选择。 MT6070 iH搭载USB 1.1 Host及USB 2.0 client高速传输埠各一组。 ◆ 规格说明 x 外壳材质: 工业塑料 x 显示器: 7" 800x480 65,536 色TFT LCD x 处理器: 32Bit RISC 400MHz x 内存(DRAM): 64 MB DDR2 on board x 储存空间: 128 MB flash memory on board, x 通讯界面: 3组异步串行式通讯端口: Com1: RS-232/RS-485 2w/4w, Com2: RS-232, Com3: RS-232/RS-485 2w 1 USB 1.1 host 1 USB 2.0 high speed device x 万年历: 内建 x 电源输入: 24±20%VDC,250mA@24VDC x 外形尺寸(W x H x D): 200 x 146 x 42.5mm x 重量: 约0.85kg x 使用软件: EB8000 V2.0.0 or later ◆ 外形尺寸图
1功能描述
该MT8888C集成DTMF收发器包括一个内部获得高性能的DTMF接收器设置放大器和一个DTMF发生器采用合成反爆裂爆裂及精确的音调停顿。呼叫过程模式可供选择，所以，在指定的通带频率可以被检测到。英特尔微型接口允许微控制器，如8080，51和8085的80C31，访问了MT8888C内部寄存器。
2输入配置
MT8888C的输入装置提供了一个差分输入运算放大器以及一个偏置源（VREF），这是用于偏置输入到VDD / 2。设置了一个反馈电阻连接到运算放大器输出（GS）增益调整。在一个单端配置，输入引脚连接，如图所示图3。图4显示了一个差分输入配置必要的连接。
3接收机部分
的高、低组色调分离是通过应用DTMF信号的六分之二阶输入实现开关电容滤波器的带宽，其中对应于低，高剂量组的频率（见表1）。这些过滤器采用缺口在350 Hz和440 Hz的特殊拨号音拒绝。每个过滤器输出是由一个单一的阶开关电容滤波器部分，它平滑的信号之前限制。限制是通过高增益比较器具有滞后防止检测的执行不必要的低电平信号。该比较器输出提供完整的逻辑摆幅轨的频率输入的DTMF信号。经过筛选的第一个解码器是采用数字计数技术来确定的频率传入的音调，以验证它们是差和变化。这种平均算法已被开发，以确保最佳的组合谈小康和容忍的干扰频率存在免疫（第三吨）和噪声。什么时候探测器承认存在两个有效的色否符合标准的DTMF信号频率。平均一个复杂的算法防止如语音信号的干扰音仿真在小频率提供公差偏调（这被称为“信号”在某些行业规格）的“早转向”（EST）的产量将进入一个积极的状态。随后的任何信号损失条件将导致美国东部时间承担无效状态。
4 控制电路
前一个解码语气对注册，一个有效的时间信号接收机检查（简称字符识别条件）。由一个外部RC时间常数的预测驱动的这是执行检查。逻辑高EST风险投资的原因（见图5）上升为电容放电。提供的信号条件下保持（EST仍然很高）的有效期（tGTP），VC达到阈值（VTST）的转向逻辑寄存器双音，保持其相应的4位代码（见表1）在接收数据寄存器。在这一点上，GT输出被激活和带动VC VDD。燃气轮机继续推动高只要EST仍然很高。最后，经过短暂的延迟，使输出锁存器来解决，延迟转向输出标志走高，这表明收到的语气对已经登记。的延迟转向标志的状态可以通过检查适当的监测位在状态寄存器。如果中断模式已被选中，IRQ / CP销将拉低时延迟转向标志是积极的。
Block Lock Feature
The block lock feature protects either the entire device or ranges of blocks from being
programmed and erased. Using the block lock feature is preferable to using WP# to pre-
vent PROGRAM and ERASE operations.
Block lock is enabled and disabled at power-on through the LOCK pin. At power-on, if
LOCK is LOW, all BLOCK LOCK commands are disabled. However if LOCK is HIGH at
power-on, the BLOCK LOCK commands are enabled and, by default, all the blocks on
the device are protected, or locked, from PROGRAM and ERASE operations, even if WP#
is HIGH.
Before the contents of the device can be modified, the device must first be unlocked.
Either a range of blocks or the entire device may be unlocked. PROGRAM and ERASE
operations complete successfully only in the block ranges that have been unlocked.
Blocks, once unlocked, can be locked again to protect them from further PROGRAM
