Ｔｅｃｈｎｉｃａｌ Ｅｘｃｈａｎｇｅ ｌ技术交流

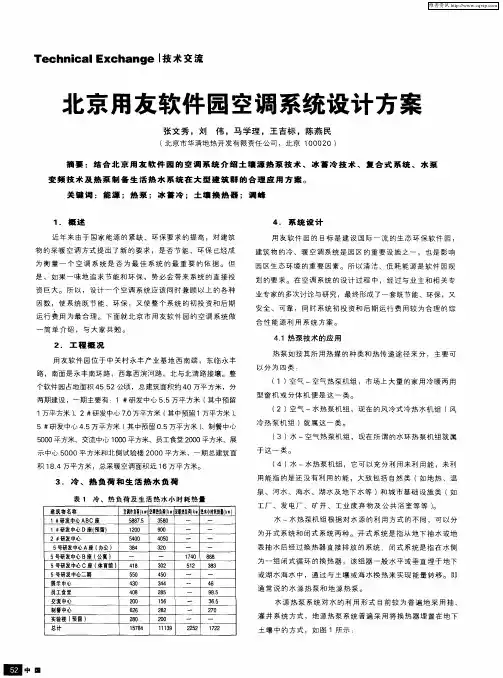

北京用友软件园空调系统设计方案
张文秀，刘伟，马学理，王吉标，陈燕民 （北京市华清地热开发有限责任公司，北京１ ０００２０ 摘要：结合北京用友软件园的空调系统介绍土壤源热泵技术、冰蓄冷技术、复合式系统、水泵 变频技术及热泵制备生活热水系统在大型建筑群的合理应用方案。 关键词：能源；热泵；冰蓄冷；土壤换热器；调峰
１．概述 近年来由于国家能源的紧缺、环保要求的提高，对建筑 物的采暖空调方式提出了新的要求，是否节能、环保已经成 为衡量一个空调系统是否为最佳系统的最重要的依据。但 是，如果一味地追求节能和环保，势必会带来系统的直接投 资巨大。所以，设计一个空调系统应该同时兼顾以上的各种 因数，使系统既节能、环保，又使整个系统的初投资和后期 运行费用为最合理。下面就北京市用友软件园的空调系统做 一简单介绍，与大家共勉。 ２．工程概况 用友软件园位于中关村永丰产业基地西南端，东临永丰 路，南面是永丰南环路，西靠西滨河路，北与北清路接壤。整 个软件园占地面积４５ ５２公顷，总建筑面积约４０万平方米，分 两期建设，一期主要有：１样研发中心５．５万平方米（其中预留 １万平方米）、２样研发中心７．Ｏ万平方米（其中预留１万平方米）、 ５样研发中心４ ５万平方米（其中预留Ｏ．５万平方米）、制餐中心 ５０Ｏ０平方米、交流中心１０００平方米、员工食堂２０００平方米、展 示中心５０００平方米和北侧试验楼２０００平方米，一期总建筑面 积１８ ４万平方米，总采暖空调面积近１６万平方米。 ３．冷、热负荷和生活热水负荷
目中目 表１冷、热负荷及生活热水小时耗热量 建筑物名称 骱 瞢ｌｌｗ１ 擤负菁（１Ｗ ｌ ＃（１Ｗ 热束小时耗热－ｆｌｗ｝ １＃研发中心ＡＢＣ座 ５８８７．５ ３５８０ １＃研发中心Ｄ座（预留） １２００ ９００ ２＃研发中心 ５４００ ４０５０ ５号研发中心Ａ座（办公） ３８４ ３２０ ５号研发中心Ｂ座（公寓） １７４０ ８８８ ５号研发中心Ｃ座（体育馆） ４１８ ３０２ ５１２ ３８３ ５号研发中心二期 ５５０ ４５０ 展示中心 ４３０ ３４４ ４６ 员工食堂 ４０８ ２８５ ９８．５ 交流中心 ２００ １５６ ３６ ５ 制餐中心 ６２６ ２８２ ２７０ 实验楼（预留） ２８０ ２００ 总计 １５７８４ １１１３９ ２２５２ １７２２ ４．系统设计 用友软件园的目标是建设国际一流的生态环保软件园， 建筑物的冷、暖空调系统是园区的重要设施之一，也是影响 园区生态环境的重要因素。所以清洁、低耗能源是软件园规 划的要求。在空调系统的设计过程中，经过与业主和相关专 业专家的多次讨论与研究，最终形成了一套既节能、环保，又 安全、可靠，同时系统初投资和后期运行费用较为合理的综 合性能源利用系统方案。 ４．１热泵技术的应用 热泵如按其所用热媒的种类和热传递途径来分，主要可 以分为四类： （１）空气一空气热泵机组，市场上大量的家用冷暖两用 型窗机或分体机便是这一类。 （２）空气一水热泵机组，现在的风冷式冷热水机组（风 冷热泵机组）就属这一类。 （３）水一空气热泵机组，现在所谓的水环热泵机组就属 于这一类。 （４）水一水热泵机组，它可以充分利用未利用能，未利 用能指的是还没有利用的能，大致包括自然类（如地热、温 泉、河水、海水、湖水及地下水等）和城市基础设施类（如 工厂、发电厂、矿井、工业废弃物及公共浴室等等）。 水一水热泵机组根据对水源的利用方式的不同，可以分 为开式系统和闭式系统两种。开式系统是指从地下抽水或地 表抽水后经过换热器直接排放的系统；闭式系统是指在水侧 为～组闭式循环的换热器，该组器一般水平或垂直埋于地下 或湖水海水中，通过与土壤或海水换热来实现能量转移。即 通常说的水源热泵和地源热泵。 水源热泵系统对水的利用形式目前较为普遍地采用抽、 灌井系统方式，地源热泵系统普遍采用将换热器埋置在地下 土壤中的方式，如图１所示：

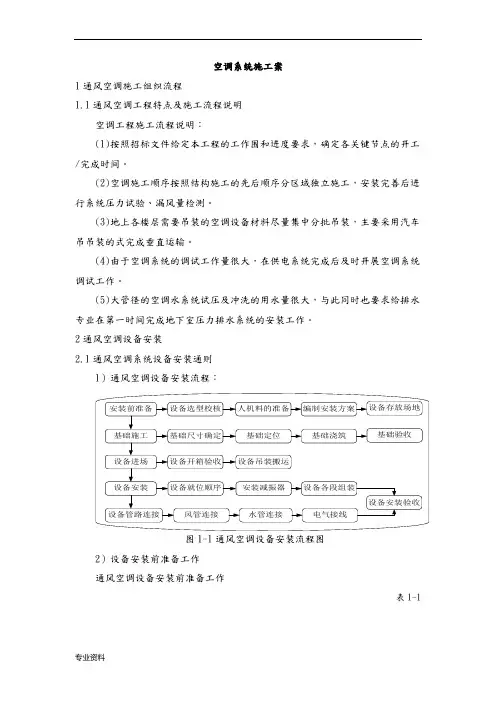

专业资料 空调系统施工案
1通风空调施工组织流程
1.1通风空调工程特点及施工流程说明
空调工程施工流程说明：
(1)按照招标文件给定本工程的工作围和进度要求，确定各关键节点的开工/完成时间。
(2)空调施工顺序按照结构施工的先后顺序分区域独立施工，安装完善后进行系统压力试验、漏风量检测。
(3)地上各楼层需要吊装的空调设备材料尽量集中分批吊装，主要采用汽车吊吊装的式完成垂直运输。
(4)由于空调系统的调试工作量很大，在供电系统完成后及时开展空调系统调试工作。
(5)大管径的空调水系统试压及冲洗的用水量很大，与此同时也要求给排水专业在第一时间完成地下室压力排水系统的安装工作。
2通风空调设备安装
2.1通风空调系统设备安装通则
1）通风空调设备安装流程：
安装前准备设备选型校核人机料的准备编制安装方案设备存放场地基础施工基础尺寸确定基础定位基础浇筑基础验收设备进场设备开箱验收设备吊装搬运设备安装设备就位顺序安装减振器设备各段组装设备管路连接风管连接水管连接电气接线设备安装验收 图1-1通风空调设备安装流程图
2）设备安装前准备工作
通风空调设备安装前准备工作
表1-1
专业资料 序号 设备安装前准备工作
1 进场前准备 熟悉和审查对应设备的施工图纸，检查样本，基础图是否符合要求
提前完成设备基础的验收工作，并作好同装修配合工作。
检查机组安放位置及基础尺寸是否符合要求
做好设备安装时人机料的安排工作
2 进场及吊运 设备到场后，先开箱验收，并且按照产品装箱清单清点附件
风机进场应存放在清洁、干燥及没有较大振动的场所
设备吊运过程中为防止损伤箱体，应将绳索与机组接触面之间垫一些柔性材料
3）设备安装形式及基础验收要求。
设备安装形式及基础验收要求表
表1-2
设备名称 安装形式 设备基础及基座 基础验收项目
组合式空调箱 落地安装 混凝土、橡胶减震垫 位置、标高、尺寸、强度、平整度及水平度、防腐 箱式风机 吊装安装 钢性吊架

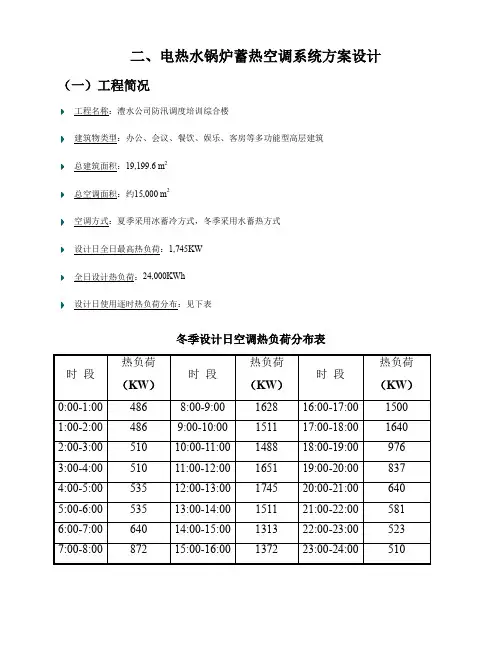

二、电热水锅炉蓄热空调系统方案设计
（一）工程简况
工程名称：澧水公司防汛调度培训综合楼
建筑物类型：办公、会议、餐饮、娱乐、客房等多功能型高层建筑
总建筑面积：19,199.6 m2
总空调面积：约15,000 m2
空调方式：夏季采用冰蓄冷方式，冬季采用水蓄热方式
设计日全日最高热负荷：1,745KW
全日设计热负荷：24,000KWh
设计日使用逐时热负荷分布：见下表
冬季设计日空调热负荷分布表
时 段 热负荷（KW） 时 段 热负荷（KW） 时 段 热负荷（KW）
0:00-1:00 486 8:00-9:00 1628 16:00-17:00 1500
1:00-2:00 486 9:00-10:00 1511 17:00-18:00 1640
2:00-3:00 510 10:00-11:00 1488 18:00-19:00 976
3:00-4:00 510 11:00-12:00 1651 19:00-20:00 837
4:00-5:00 535 12:00-13:00 1745 20:00-21:00 640
5:00-6:00 535 13:00-14:00 1511 21:00-22:00 581
6:00-7:00 640 14:00-15:00 1313 22:00-23:00 523
7:00-8:00 872 15:00-16:00 1372 23:00-24:00 510
湖南省现行电价政策：（湖南电力公司〈2002〉545号文）见下表
冬季电锅炉大户用电价：
时
段
蓄热空调电价(元/KWH)
尖峰时段（18:00-22:00） 0.5
高峰时段（7:00-11:00、15:00-18:00） 0.45
腰荷时段（11:00-15:00、22:00-23:00） 0.4
低谷时段（23:00-7:00） 0.253
空调改造系统施工方案设计
1 / 5 空调改造系统施工方案
经过现场勘察，农银人寿在世贸大厦C座7-8层的办公楼，中央空调已经安装完毕，并且已经通电，可以使用。根据招标清单的列项，可知本次的空调改造的分项工程，所涉及的工程量很少，相对施工也比较简单，主要是配合装修工程进行施工，加设柔性接口及伸缩节、空调送风口连接罩及不锈钢风口和散流器的安装，及空调系统配管配线的连接及改造工作。下面对上述施工内容，做简单的论述。
5.8.1空调水管道施工要点
（1）材料、设备要求
1）本次管道的施工主要是风机盘管及塑料管的安装，在进场后必须认真检查，必须符合国家或部颁标准，并有材质及产品合格证。
2）设备开箱检查：建设单位、监理单位、设备供方及施工单位共同参加，开箱前检查包装外观有无损坏和受潮；开箱后认真检查设备名称、规格、型号是否与图纸相符，说明书、合格证是否齐全；按装箱清单和设备技术文件，检查主机，附件、专用工具是否齐全；设备表面有无缺陷、损坏、锈蚀、受潮等现象；将检验结果作好记录，参与检查人员签字盖章，作为交接资料和设备技术档案依据。
3）设备进场后核对设备基础预留螺栓孔及基础尺寸。
（2）套管安装
冷冻、冷却水管道穿墙均须加套管，套管采用厚1mm的钢板卷圆而成。根据所穿墙的厚度及管径尺寸确定套管规格、长度，下料后套管内外均刷防锈漆两道。管道安装时，把预制好的套管穿好，除特别外，管道与套管之间的间隙用保温材料密实填充。
（3）型钢支、吊架安装
1）管道支、吊架做法详见《91SB6》，空调冷冻供回水管与其支、吊架之间采用与保温层厚度相同的经过防腐处理的木托防冷桥。
2）管道先放线，按设计图纸和要求测定好吊卡位置和标高，找好坡度，墙上生根支架，将预制好的型钢吊架放在剔好的洞内，再用M20细石混凝土或水泥空调改造系统施工方案设计
2 / 5 沙浆填入洞内，塞紧抹平；顶板或梁上生根支架，在保证结构安全之下，用胀栓固定。
