利用CAD进行激光切割和雕刻

CAD在激光技术中的应用激光技术是一种应用广泛的先进技术，其在制造、医疗、通信等领域都有重要的应用。

而计算机辅助设计（CAD）作为激光技术的有力支持，为激光技术的应用提供了便利和高效性。

本文将探讨CAD在激光技术中的应用，并重点介绍了CAD在激光切割、激光打印和激光雕刻等方面的具体应用。

一、CAD在激光切割中的应用激光切割作为一种高精度、高效率的切割方法，广泛应用于金属加工、建筑材料加工等行业。

而CAD的应用则使得激光切割更加精准、灵活。

通过CAD软件，可以将设计图形转化为激光切割机能够识别的矢量图形，达到精确的切割效果。

此外，CAD还可以通过计算机模拟切割路径，优化切割速度和切割精度，提高生产效率和产品质量。

二、CAD在激光打印中的应用激光打印是一种非接触式的打印技术，具有高分辨率、高速度等优势。

而CAD的应用使得激光打印更加准确、节约。

通过CAD软件，可以将设计好的图像或文字转化为激光打印机可识别的文件格式，实现精确的打印输出。

同时，CAD还可以进行图像处理和编辑，调整打印参数，满足不同需求的打印效果。

三、CAD在激光雕刻中的应用激光雕刻是一种精细加工技术，可以在各种材料上实现精细的图案、文字雕刻。

而CAD的应用为激光雕刻提供了便捷和高效性。

通过CAD软件，可以将设计好的雕刻图案转化为激光雕刻机可识别的文件格式，实现准确的雕刻效果。

同时，CAD还可以进行图案的编辑和优化，实现个性化的雕刻设计。

综上所述，CAD在激光技术中发挥着重要的作用。

它通过数字化的设计和模拟，提高了激光技术的精确性和生产效率。

同时，CAD的应用也使得激光技术在不同领域中的应用更加灵活和多样化。

因此，进一步推动CAD技术的研发和创新，将有助于提升激光技术在工业和科技领域的应用水平。

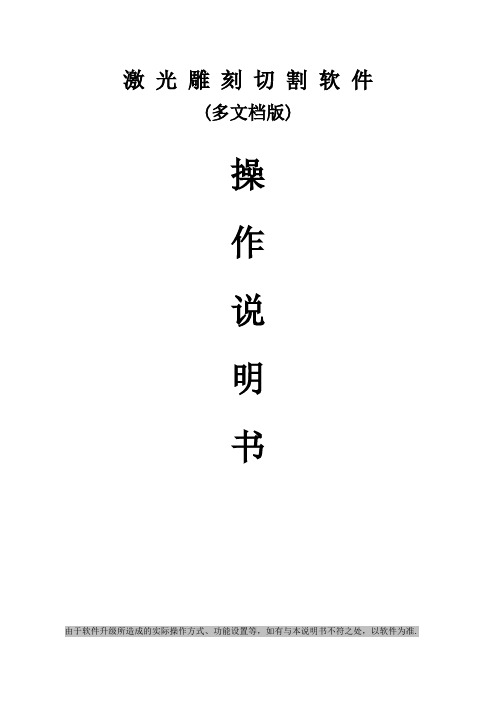

激光雕刻切割软件(多文档版)操作说明书由于软件升级所造成的实际操作方式、功能设置等，如有与本说明书不符之处，以软件为准.目录第一章概述 (4)1.1激光雕刻切割系统的介绍 (4)1.2支持插件 (4)1.3支持文件格式 (4)1.4操作系统环境要求 (4)第二章软件的安装 (5)2.1安装驱动 (5)2.2安装软件 (6)第三章软件的基本操作 (8)3.1操作主界面 (8)3.2文件菜单 (9)3.2.1新建 (9)3.2.2打开/导入 (9)3.2.3导出 (10)3.2.4保存 (10)3.2.5另存为 (10)3.2.6打印 (11)3.3编辑菜单 (12)3.3.1撤销 (12)3.3.2恢复 (12)3.3.3剪切 (12)3.3.4复制 (12)3.3.5粘贴 (12)3.3.6删除 (12)3.3.7选择 (12)3.3.8反选 (13)3.3.9组合 (13)3.3.10取消组合 (13)3.3.11取消全部组合 (13)3.3.12旋转 (13)3.3.13对齐 (14)3.3.14移动 (14)3.3.15选择近似图形 (14)3.3.16选择里面的图形 (14)3.3.17选择外面的图形 (15)3.3.18选择非闭合图形 (15)3.4绘制菜单 (15)3.4.1选择 (15)3.4.2节点编辑 (15)3.4.3直线 (16)3.4.4折线 (16)3.4.5矩形 (16)3.4.6椭圆 (16)3.4.7贝塞尔曲线 (16)3.4.8文本 (16)3.4.9摄像头 (17)3.4.10导光板 (17)3.5操作菜单 (20)3.5.1阵列复制 (20)3.5.2内缩外扩 (20)3.5.3曲线平滑 (21)3.5.4节点优化 (21)3.5.5小圆填充 (21)3.5.6虚线转换 (22)3.5.7近似圆转换 (22)3.5.8DST轮廓线 (22)3.5.9删除重叠线 (23)3.5.10合并相连线 (23)3.5.11设置引线 (23)3.5.12图形转换为图形 (24)3.5.13图像反色 (25)3.5.14图像挂网 (25)3.5.15创建图像块 (25)3.5.16创建图像轮廓线 (26)3.6工具菜单 (27)3.6.1仿真 (27)3.6.2路径优化 (27)3.6.3手工排序 (28)3.6.4调整起点方向（空程最小） (29)3.6.5调整起点方向（间隙补尝） (29)3.6.6平移 (29)3.6.7缩放 (29)3.6.8缩放选中图形 (29)3.6.9缩放所有图形 (29)3.6.10按页面显示 (29)3.6.11数据检测 (30)3.6.12距离测量 (30)3.7设置菜单 (30)3.7.1系统设置 (30)3.7.2虚拟陈列（双头互移） (37)3.7.3导入参数 (38)3.7.4导出参数 (38)3.7.5恢复默认参数 (38)3.7.6插件管理 (39)3.8图层参数 (40)3.9设备控制 (43)第四章CorelDraw插件 (45)4.1CorelDraw版本支持 (45)4.2操作系统支持 (45)4.3手动加载“PH_LaserCut”工具条 (45)4.5显示被隐藏的“PH_LaserCut”工具条 (47)4.6导入DST/DSB文件 (47)4.7从CorelDraw切换到通用版软件 (48)第五章AutoCAD插件 (49)5.1CorelDraw版本支持 (49)5.2操作系统支持 (49)5.3手动加载“PH激光加工”菜单和“PH激光加工”工具条 (49)5.4从AutoCAD切换到通用版软件 (50)第六章Adobe Illustrator插件 (51)6.1Adobe Illustrator版本支持 (51)6.2操作系统支持 (51)6.3从Adobe Illustrator切换到通用版软件 (51)第七章常见问题解答 (52)7.1USB无法连接 (52)7.2启动加工时机器不动或乱走或部分图形没有加工 (52)7.3面板提示【缓冲距离不足】 (52)7.4加载文档时提示【当前文档数据为空】 (52)7.5加工出来的图形与实际图形成镜像 (52)7.6无法读取的AI文件 (52)7.7保存脱机文件时怎样选择主板型号 (53)7.8机器被锁（仅适用于已加密的机器） (54)第八章快捷方式 (55)第一章概述1.1激光雕刻切割系统的介绍激光雕刻切割系统通过计算机实现对激光数控机床的有效控制,根据用户的不同要求完成加工任务。

激光切割编程教程概述激光切割是一种先进的加工技术，通过对激光束进行精确控制，可以将各种材料切割成所需的形状。

与传统机械切割相比，激光切割具有更高的精度和效率。

本文将介绍激光切割的基本原理和编程技巧，帮助读者快速掌握激光切割的编程技术。

切割原理激光切割是利用高能量密度的激光束将材料瞬间加热至高温，使其熔化或气化，并通过气流将材料吹除，从而实现切割的过程。

激光切割的精度和速度取决于激光功率、焦距、切割速度等因素。

编程准备在进行激光切割编程之前，需要准备好以下工具和材料： - 激光切割机 - 计算机 - CAD软件 - 切割材料编程步骤步骤一：设计图纸首先，使用CAD软件设计需要切割的图形，确保图形尺寸和形状符合要求。

步骤二：导出文件将设计好的图纸导出为常见的切割文件格式，如DXF、AI等。

步骤三：打开切割软件将导出的切割文件导入激光切割机的控制软件中。

步骤四：设置参数根据切割材料的种类和厚度，设置激光功率、切割速度、焦距等参数。

步骤五：开始切割通过控制软件发送切割指令，启动激光切割机进行切割操作。

注意事项•在操作激光切割机时，务必佩戴防护眼镜和手套，避免激光伤害。

•定期检查激光切割机的工作状态，确保设备正常运行。

•在操作过程中，注意控制切割速度和功率，避免产生过多的热量。

结语通过本文的介绍，相信读者对激光切割的编程技术有了更深入的了解。

激光切割作为一种高效、精准的加工技术，将在各个领域得到广泛应用。

希望读者能够通过学习，掌握激光切割的编程技巧，为未来的实践操作提供更好的帮助。

激光切割机编程和制图教程激光切割技术是一种高效精密的加工方法，在现代制造业中得到广泛应用。

激光切割机通过激光束精确切割各种材料，广泛应用于金属加工、木材加工、纺织品等行业。

对于使用激光切割机的操作者来说，熟练掌握编程和制图技术是至关重要的。

本教程将介绍激光切割机的编程和制图流程，帮助读者快速掌握这一技术。

激光切割机编程1. 概述激光切割机的编程是指根据设计要求，将图形或文字等内容转换成激光切割机可识别的代码，从而实现精确切割。

常用的激光切割机编程语言包括G代码和CAD软件等。

2. G代码编程G代码是激光切割机的一种常用控制语言，通过输入G代码可以指导激光切割机完成各种动作。

例如，指定切割速度、功率、切割路径等参数。

下面是一个简单的G代码示例：G00 X10 Y10 ;将切割头移动到坐标(10,10)G01 X20 Y20 F100 ;以速度100切割直线从(10,10)到(20,20)3. CAD软件编程除了直接输入G代码，还可以使用CAD软件进行激光切割机编程。

CAD软件可以帮助用户设计、编辑各种形状，并将设计好的图形转换成G代码。

常用的CAD软件包括AutoCAD、SolidWorks等。

激光切割机制图1. 概述在使用激光切割机前，需要制作好切割图纸或设计图。

制图主要包括确定切割形状、尺寸、材料等要素。

一个好的切割图纸可以提高切割精度和效率。

2. 图形设计在制作切割图纸时，需要首先确定切割形状。

可以使用CAD软件设计各种形状，也可以直接在激光切割机的控制系统中绘制。

3. 尺寸和参数设置确定切割形状后，还需要设置好切割尺寸和参数。

在制图过程中需要考虑材料厚度、切割速度、功率等因素，以保证切割质量。

总结激光切割机编程和制图是使用激光切割机的基本技能，熟练掌握这些技能可以提高工作效率和产品质量。

通过本教程的学习，希望读者能够对激光切割机编程和制图有更深入的了解，并能够熟练运用这些技能。

以上是关于激光切割机编程和制图的简要教程，希望对读者有所帮助。

CAD／CAM技术在数控激光切割机中的应用摘要本文主要对CAD制图进行研究和论述，主要讨论了不同格式的图形文件之间的转换方法，建立并且完善了激光切割工艺的技术资料数据库，分析了轮廓加工误差和提高加工作业精度的方法，以期对机床的精细加工和激光切割等工作提供理论和技术支持，以提高机床的工作质量和工作效率。

关键词格式转换；工艺数据库；激光切割；CAD／CAM由于数控技术在现代工业领域的广泛应用，有效提高了加工生产的质量和效率，同时也对钢结构下料和切割工艺提出了更高的要求。

在上世纪80年代，通常使用5-8单位的纸带将NC指令输入给机床以完成切割操作；在编制切割作业的程序时，首先要将NC代码通过手工的方式输入到穿孔机，穿孔机根据NC代码生成纸带。

由于这种方法主要靠工作人员手工完成，因此在具体工作中很难避免产生差错，而且提高了生产成本，为工作质量和生产效率带来不利影响。

而且，工作人员通过手工方式输入NC程序的方法通常适用于套料切割，当应用不合适的套料时就更容易出现差错，浪费生产材料。

当今，计算机技术的应用已经辐射到工业生产的各个领域，计算机辅助设计（CAD）以及计算机辅助制造（CAM）技术通过不断的发展和完善，已经广泛应用于加工生产中。

工作人员在PC机中绘制出产品的设计图并生成NC指令，再通过相关接口（DNC）或使用网络线输入到制造母机中，制造母机将根据工作人员的设计完成生产作业。

特别是TOPS100系统的应用，有效的简化了设计、编程和制造的过程。

1 产品图形的构造TOPS100系统为用户提供了两种绘制设计图的方法，首先用户可以使用TOPS100系统提供了DRAWING模块完成绘制；另外，TOPS100系统还提供与其他CAD软件进行数据交换的功能，并支持多种格式的数据。

1.1 基本图形的绘制工件的轮廓切割主要使用平面图形，所以首先需要绘制钣金工件平面设计图。

TOPS100在DRAWING模块中为用户提供了这方面的功能，用户可以通过选择CREATE功能菜单提供的点、线等基本绘制工具绘制产品设计图，在CREATE2菜单下为用户提供了更多高级绘图工具选项，在MODIFY菜单下，为用户提供了复制、镜像、旋转等图形编辑工具，是工作人员在绘制图形时有更多的方法，并且避免重复劳动，提高工作效率。

激光切割机的编程步骤激光切割机是一种常见的数控切割设备，广泛应用于金属加工行业。

激光切割机的编程是实现切割操作的关键步骤之一。

下面将介绍激光切割机的编程步骤。

1. 设计CAD图纸在进行激光切割之前，首先需要根据切割的要求设计CAD图纸。

CAD软件可以帮助我们绘制出需要切割的图形，并确定切割路径和尺寸等参数。

2. 导入CAD图纸将设计好的CAD图纸导入到激光切割机的控制软件中。

通常，激光切割机的控制软件支持多种CAD文件格式，如DXF、DWG等。

导入CAD图纸后，可以在控制软件中查看图纸的具体信息。

3. 设置切割参数在控制软件中，设置激光切割的参数。

切割参数包括切割速度、功率、气体流量等。

根据切割材料的不同，需要调整相应的切割参数。

合理设置切割参数可以提高切割质量和效率。

4. 制定切割路径在控制软件中，制定切割路径。

切割路径是激光切割机进行切割操作时激光束的运动路径。

可以通过手动绘制切割路径，也可以通过自动路径规划功能生成切割路径。

5. 生成G代码在控制软件中，将切割路径转化为G代码。

G代码是一种数控编程语言，用于描述激光切割机的运动轨迹和操作指令。

通过生成G代码，可以将切割路径转化为激光切割机可以理解和执行的指令。

6. 上传G代码将生成的G代码上传到激光切割机的控制系统中。

激光切割机的控制系统通常有一个USB接口或者以太网接口，可以将G代码从计算机上传到控制系统。

7. 设置工作台根据切割材料的尺寸和形状，设置激光切割机的工作台。

调整工作台的位置和高度，使得切割材料能够被激光束完全覆盖，并且保持与激光头的适当距离。

8. 启动激光切割机在一切准备就绪后，启动激光切割机。

按下启动按钮，激光切割机将开始执行G代码中的指令，按照设定的切割路径进行切割操作。

9. 监控切割过程在激光切割过程中，需要对切割过程进行监控。

可以通过激光切割机的控制系统显示切割进度和状态，及时发现并处理可能出现的问题。

10. 完成切割任务当激光切割机执行完所有的切割指令后，切割任务就完成了。

激光切割机编程和制图激光切割技术在现代制造业中得到广泛应用，其高精度、高效率的特点使其成为很多行业的首选。

激光切割机的编程和制图是进行激光切割加工的关键步骤，只有在正确的编程和制图下，才能实现高质量、高精度的切割加工。

1. 激光切割机编程激光切割机的编程是指根据要加工的零件的图纸和要求，利用专门的CAD/CAM软件进行编程，确定激光在工件表面的切割路径、速度和功率，以实现预期的加工效果。

激光切割机编程需要考虑以下几个方面：•图形绘制：首先需要将要加工的零件绘制出来，包括轮廓、孔洞等，通常使用CAD软件进行绘制。

•路径规划：根据零件的形状和要求，确定激光在工件表面的切割路径，避免重叠和空隙。

•速度和功率设定：根据材料的种类、厚度和要求，设置激光的加工速度和功率，以保证切割质量和效率。

•参数调整：根据实际加工情况进行参数调整，如焦距、气压等，以达到最佳切割效果。

2. 制图制图是激光切割加工的前提，是激光切割机编程的基础。

好的制图可以确保程序员准确无误地进行编程，从而保证零件的加工质量。

在制图时需要注意以下几个方面：•图纸准确性：制图时必须保证零件的尺寸、角度、孔洞位置等准确无误，以免造成加工后的零件无法使用。

•标注清晰：对零件的尺寸、公差等进行清晰标注，便于程序员进行编程。

•材料选择：根据零件的要求和材料的特性选择合适的切割材料，以实现最佳切割效果。

•拼图优化：对于多个零件的加工，可以进行拼图优化，减少切割浪费，提高利用率。

总的来说，激光切割机编程和制图是激光切割加工过程中至关重要的环节，只有进行正确的编程和制图，才能实现高质量、高效率的切割加工。

希望通过本文的介绍，读者对激光切割机编程和制图有更深入的了解，并在实际应用中取得更好的效果。

激光切割机工艺流程
激光切割机是一种高精度、高效的工具，经常用于金属加工、板材加工以及其他领域。

以下是激光切割机的工艺流程：
1. 设计和准备一个CAD文件。

CAD文件是一个数字化的设计图纸，用于将设计图纸导入到激光切割机中。

2. 将CAD文件导入到激光切割机软件中。

激光切割机软件将CAD 文件中的图形转换为激光切割机可以理解的信息。

3. 设置激光切割机参数，例如激光功率、切割速度、切割深度等。

4. 将金属材料放在切割平台上，调整切割头的位置，使其对准金属材料的起始点。

5. 启动激光切割机，激光将从切割头发出，准确地将金属材料切割成预定的形状。

6. 在完成切割后，检查零件是否满足要求。

如果有需要，可以再次调整激光切割机的参数并重新切割。

7. 清洁切割区域，将切割机恢复到待机状态。

以上是激光切割机的工艺流程，它具有高精度、高效、低能耗等优点，因此被广泛应用于现代制造业。

激光切割编程软件的选择在激光切割行业中，激光切割编程软件是至关重要的工具，它可以帮助用户将设计好的图形和模型转化为激光切割机能够理解的指令，实现精确的切割和加工。

随着激光切割技术的普及，各种不同的软件也层出不穷。

那么，在众多的激光切割编程软件中，究竟哪一款更适合您的需求呢？市场常见的软件1. AutoCADAutoCAD是一款被广泛应用于机械设计、建筑设计等领域的绘图软件，同时也可以用于激光切割编程。

它具有强大的绘图功能和丰富的插件支持，可以满足各种复杂的图形设计需求。

通过AutoCAD编程生成的文件可以直接导入到激光切割机中进行加工。

2. SolidWorksSolidWorks是一款三维建模软件，也可以用于激光切割编程。

用户可以在SolidWorks中设计出精确的三维模型，并通过专门的插件将设计好的模型转化为激光切割程序。

SolidWorks的强大的建模功能和直观的用户界面使其成为许多工程师和设计师的首选软件。

3. Fusion 360Fusion 360是一款全面的云端三维建模软件，集成了CAD、CAM和CAE功能，可以实现从设计到制造的全流程。

用户可以在Fusion 360中进行激光切割编程，生成切割路径，并进行模拟和优化。

其云端协作功能也使团队合作变得更加高效。

如何选择适合自己的软件在选择激光切割编程软件时，需要考虑以下几个因素：•功能需求：不同的软件具有不同的功能特点，有些软件更适合进行复杂模型的设计，有些软件更适合进行切割路径的生成。

•使用习惯：个人的使用习惯也会影响软件的选择，有些人更习惯于使用简单直观的软件，有些人则更喜欢使用功能丰富的专业软件。

•成本考虑：一般来说，专业的激光切割软件往往价格较高，而一些通用的设计软件可能会更经济实惠。

综上所述，选择适合自己的激光切割编程软件需要综合考虑功能需求、使用习惯和成本等因素。

希望以上信息能够帮助您找到最适合自己的软件，提高工作效率和加工质量。

激光切割机的CAD导入和切割方法在现代制造业中，激光切割技术已经被广泛应用于各种材料的加工过程中。

激光切割机作为一种高精度、高效率的切割设备，其使用不仅取决于设备本身的质量，还与CAD导入和切割参数设置密切相关。

本文将介绍激光切割机如何进行CAD导入和切割的操作方法。

CAD导入在使用激光切割机进行切割加工之前，首先需要将设计好的零件图纸导入到激光切割机的控制软件中。

通常情况下，设计师会使用CAD软件（如AutoCAD、SolidWorks等）进行零件的设计和绘制。

步骤一：保存CAD文件设计师在完成零件设计后，需要将设计好的CAD文件保存为常见的格式，如DXF或DWG格式。

这些格式是激光切割机控制软件能够识别和导入的标准格式。

步骤二：打开激光切割机控制软件在激光切割机的控制软件中，通常会有“导入文件”或“打开文件”等功能按钮，用户点击该按钮后找到之前保存好的CAD文件，选择导入即可将CAD文件加载到激光切割机软件中。

步骤三：编辑和设置在CAD文件导入到激光切割机软件中后，用户可以根据实际情况对零件进行编辑和设置。

例如，可以调整切割路径、添加切割顺序、设置切割速度和功率等参数，以确保切割效果符合要求。

切割方法激光切割机的切割方法可以分为常规切割和优化切割两种方式。

常规切割指的是按照预定的切割路径和参数进行切割，适用于简单的几何形状和尺寸较小的零件。

而优化切割则是根据零件的复杂度和材料特性进行参数优化，以提高切割效率和质量。

常规切割1.设置切割路径：根据CAD文件中的轮廓和内部结构，通过激光切割机软件设置切割路径，确定激光束的运动轨迹。

2.参数设置：根据材料的厚度和硬度，设置激光功率、切割速度、气压等参数，以确保切割效果良好。

3.开始切割：确认参数设置无误后，通过激光切割机软件启动切割程序，完成零件的切割。

优化切割1.材料优化：针对不同材料，设置不同的切割参数，以充分发挥激光切割机的切割效率。

2.路径规划：根据零件的结构和要求，优化切割路径，减少切割时间和材料浪费。

CAD在激光切割加工中的应用激光切割技术是一种广泛应用于金属加工行业的先进加工方法。

随着科技的不断进步和发展，计算机辅助设计（CAD）已经成为激光切割加工过程中不可或缺的工具。

本文将探讨CAD在激光切割加工中的应用及其优势。

一、工艺设计在激光切割加工中，工艺设计是一个非常关键的环节。

传统的手工绘制图纸常常存在设计不准确、效率低下等问题。

而采用CAD软件进行工艺设计，可以实现图纸的精确绘制和修改。

CAD软件提供了丰富的绘图工具和功能，可以帮助设计师快速绘制出符合要求的切割图形，大大提高了设计效率和准确性。

二、路径规划激光切割加工需要确定切割路径，以保证对材料的切割质量和效率。

使用CAD软件可以轻松实现路径规划的操作。

通过在CAD软件中设定切割参数和路径，可以精确控制激光切割过程中的速度、功率、焦距等关键参数，以获得理想的切割效果。

CAD软件还可以根据材料的不同特性进行路径优化，提高切割速度和效率。

三、材料优化利用CAD软件不仅可以对图形进行设计和路径规划，还可以帮助设计师对材料进行优化利用。

在激光切割加工中，材料利用率对于成本和资源的节约非常重要。

通过CAD软件的优化算法，可以实现对材料进行自动排样，最大限度地减少材料的浪费，提高利用率。

CAD软件还可以根据不同的材料特性，提供适合的切割方式和参数，以获得最佳的切割效果。

四、模拟仿真激光切割加工过程中的一些问题是很难直接观察和评估的，例如切割后的变形、温度分布等。

使用CAD软件可以进行模拟仿真，帮助设计师预测和评估切割过程中的各种因素和影响。

通过对模拟结果的分析和优化，可以减少实际切割过程中的错误和损失，提高加工效率和质量。

五、创新设计CAD软件提供了丰富的设计工具和功能，可以帮助设计师实现更加创新和复杂的切割图形。

通过CAD软件的绘图、编辑、变形功能，可以轻松创建各种复杂的几何形状和结构。

设计师可以根据不同的需求和要求，进行创意性的设计和尝试，提高激光切割加工产品的独特性和附加值。

激光切割机的编程在激光切割机的操作中，编程是一个至关重要的环节。

通过编程，我们可以实现对激光切割机的精准控制，使其按照我们设定的路径和参数进行切割。

下面我们将介绍激光切割机的编程过程以及一些常用的编程技巧。

编程准备在进行激光切割机的编程前，我们首先需要准备好以下几个要素：1.CAD制图软件：我们需要使用CAD软件绘制出我们要切割的图形。

在CAD软件中，我们可以确定切割路径、切割顺序等参数。

2.CAM软件：CAM软件是专门用于将CAD图形转化为激光切割机可以识别的G代码的软件。

在CAM软件中，我们需要设置切割速度、功率等参数。

3.G代码编辑器：G代码是一种用于控制激光切割机的编程语言。

我们可以使用G代码编辑器编写和编辑G代码，以实现对激光切割机的精准控制。

编程步骤步骤一：CAD制图首先，我们需要在CAD软件中绘制出我们要切割的图形。

在绘制过程中，需要注意将图形分解为不同的切割路径，以便后续的编程。

步骤二：CAM处理将CAD图形导入CAM软件中。

在CAM软件中，我们需要设置切割速度、功率等参数，以及切割路径和顺序。

步骤三：生成G代码在CAM软件中生成G代码。

G代码是一种有序的指令序列，用于控制激光切割机进行切割。

在生成G代码时，需要注意检查路径和顺序是否正确。

步骤四：G代码优化在G代码编辑器中对生成的G代码进行优化。

可以优化G代码的顺序、去除冗余指令等，以提高激光切割机的运行效率。

编程技巧1.路径规划：在CAD软件中绘制图形时，需要合理规划切割路径，避免出现重复切割或漏切的情况。

2.速度控制：在CAM软件中设置切割速度时，需要根据材料的种类和厚度进行调整，以确保切割效果最佳。

3.功率调节：激光切割机的功率设置直接影响切割效果，需要根据材料的不同调节功率参数。

4.路径优化：在G代码编辑器中对生成的G代码进行优化，可以节约时间和材料，提高切割精度。

通过以上步骤和技巧，我们可以更好地掌握激光切割机的编程技术，实现高效、精准的切割操作。

使用CAD软件进行精细雕刻的技巧雕刻是一门艺术，它用于在各种物体上刻画出精美的细节和纹理。

现代技术的进步使得使用CAD（计算机辅助设计）软件进行精细雕刻成为可能。

CAD软件提供了一种便捷且准确的方法来设计和创造各种复杂的雕刻项目。

本文将介绍一些使用CAD软件进行精细雕刻的技巧。

首先，了解CAD软件的基本操作和功能是非常重要的。

熟悉软件界面、工具栏和命令选项可以帮助您更高效地进行设计工作。

掌握常用的绘图工具、修改命令和尺寸工具，可以让您轻松地绘制出需要的设计草图。

其次，在进行精细雕刻之前，需要准备好所需的模型。

您可以从零开始创建模型，也可以使用现有的模型和图纸。

如果您是雕刻师，可以使用手工雕刻技术或其他雕刻工具将模型制作出来。

然后，将模型进行数字化，这可以通过3D扫描仪或摄影技术来实现。

将数字模型导入CAD软件，您就可以开始对其进行修改和优化。

接下来，关注细节是非常重要的。

使用CAD软件可以轻松地添加和调整雕刻的细节。

您可以使用插件或特殊工具来创建各种纹理和图案，例如花纹、浮雕、雕塑等。

此外，您还可以使用CAD软件的渲染功能来预览模型的最终外观。

通过不断调整和优化细节，您可以制作出更加精美和逼真的雕刻作品。

此外，使用CAD软件进行精细雕刻还需要考虑到物体的尺寸和比例。

在进行设计时，要确保物体的尺寸与实际需求相符。

通过使用CAD软件的测量和缩放工具，可以轻松地进行尺寸的调整。

另外，还可以借助软件的比例参照工具，来确保雕刻作品的比例和平衡。

最后，进行模型的切割和实体化是进行精细雕刻不可或缺的一部分。

在CAD软件中，您可以使用切割工具创建雕刻物体的不同部分，然后将它们组合在一起来创建完整的模型。

此外，您还可以使用实体化工具将模型转化为“实体”，以便进行进一步的编辑和修饰。

这些功能可以使您的雕刻作品更加复杂和立体。

综上所述，使用CAD软件进行精细雕刻可以帮助我们更加高效和准确地创建各种复杂的雕刻作品。

通过了解软件的基本操作和功能，准备好所需的模型，关注细节，考虑到尺寸和比例，并进行切割和实体化的处理，我们可以制作出精美逼真的雕刻作品。

实用CAD雕刻与雕塑设计技巧CAD雕刻和雕塑设计是现代工业设计中非常重要的一部分。

它可以让设计师通过计算机辅助设计软件来创建精确且复杂的三维模型，并使用数控机床或激光切割机等工具将设计转化为现实的产品。

本文将介绍一些实用的CAD雕刻和雕塑设计技巧，希望对初学者和已经具备基础知识的设计师们有所帮助。

1. 选择合适的CAD软件CAD软件有很多种，如AutoCAD、SolidWorks和Rhinoceros等。

在选择CAD软件时，应根据自己的需求和经验水平来决定。

对于雕刻和雕塑设计，Rhinoceros是一个非常好的选择，因为它功能强大且容易上手。

2. 练习基本操作在开始设计之前，熟悉软件的基本操作非常重要。

学习如何绘制基本图形、编辑形状、适当地使用放大和缩小工具等技巧将大大提高工作效率。

可以通过参加培训课程、观看在线教程或自学来掌握这些基本技能。

3. 使用命令和快捷键CAD软件通常提供了大量的命令和快捷键来加快设计的速度。

熟练掌握这些命令和快捷键可以使您的设计过程更加高效。

请尽量避免使用鼠标右键菜单，因为它们往往会增加设计时间。

4. 利用图层和组件在设计复杂的雕刻和雕塑作品时，使用图层和组件可以帮助您更好地管理和组织设计元素。

通过将不同的部分分别放置在不同的图层中，并使用组件将其组合在一起，可以轻松控制和编辑整个设计。

5. 使用造型和增强工具CAD软件提供了各种造型和增强工具，帮助您创造出各种复杂的形状和表面效果。

例如，可以使用放样工具来创建旋转体或椭圆体，使用倒角和圆角工具来调整边缘的弧度，使用曲面工具来创建流线型的形状等等。

熟练运用这些工具将为您的设计增添更多可能性。

6. 强化细节和纹理在雕刻和雕塑设计中，细节和纹理是非常重要的。

使用适当的工具和技巧来强调和细化设计的细节，如纹理映射、法线贴图、凹凸贴图等，可以让您的作品更加逼真和生动。

7. 导出设计文件完成设计后，导出设计文件以便进行加工和制造。

CAD激光切割编程与优化：尺寸精确控制与切割轨迹优化的技巧CAD激光切割编程与优化: 尺寸精确控制与切割轨迹优化的技巧随着技术的不断进步，激光切割在现代制造业中的应用越来越广泛。

作为一种高精度、高效率的切割方法，激光切割在金属加工、电子制造等领域发挥着重要作用。

而在CAD软件及编程方面的应用，则能够进一步提高切割效果和生产效率。

本文将重点探讨CAD软件在激光切割编程和优化中的技巧。

尺寸精确控制是激光切割编程的重要环节。

通过CAD软件的使用，我们可以准确绘制产品的图纸，确保切割尺寸的精确性。

首先，在CAD软件中选择适当的单位，如毫米或英寸，以便在设计和编程过程中统一尺寸标准。

其次，合理设置CAD软件中的精确度参数，如小数点位数，以确保尺寸精确控制在工作要求范围内。

在绘制图纸时，我们还可以利用CAD软件的辅助功能提高尺寸精确控制。

例如，可以使用CAD软件中的“约束”功能，将关键线条或特定点固定在预定位置，以保证产品尺寸的准确性。

此外，CAD软件还提供了直线、圆弧、曲线等多种绘制工具，可以根据需要选择最合适的绘制方式，以确保绘图结果符合设计要求。

切割轨迹优化是提高激光切割效果和生产效率的重要手段。

CAD软件能够在绘制图纸的同时，根据切割要求自动生成切割轨迹。

为了实现切割轨迹的优化，我们可以采用以下几种技巧。

首先，利用CAD软件的图层功能将切割轨迹与其他图形元素分开管理。

通过创建不同的图层，我们可以将切割轨迹与辅助线、标注等区分开来，避免混乱和错误。

此外，根据不同的切割要求，可以给切割轨迹设置不同的颜色或线型，以便于后续编程和操作时的识别和区分。

其次，利用CAD软件的数组功能优化切割轨迹的布局。

通过将切割轨迹复制成一组，我们可以以等距、等角度、对称等方式对轨迹进行排列，以最大限度地节约时间和材料。

此外，还可以通过CAD软件中的镜像、旋转等功能，对切割轨迹进行变换和调整，以适应不同形状的切割需求。

另外，CAD软件还可以实现切割轨迹的优化排版。

激光切割机制图绘制软件选择激光切割机在现代制造业中扮演着重要的角色，激光切割机制图的准确绘制对于生产质量和效率至关重要。

在绘制激光切割机制图时，选择合适的CAD软件至关重要。

那么，对于绘制激光切割机制图，我们应该选择CAD软件的哪一种呢？AutoCADAutoCAD是目前应用最广泛的CAD软件之一，它具有强大的绘图功能和广泛的用户群体。

在绘制激光切割机制图时，AutoCAD可以实现高质量的图纸绘制，精确的尺寸标注和CAD标准的图层管理。

此外，AutoCAD还支持各种文件格式的导入和导出，方便与其他软件进行数据交换。

SolidWorksSolidWorks是一款三维CAD软件，在绘制激光切割机制图时，SolidWorks可以实现更为直观的展示，使得设计人员可以更清晰地了解设计图纸的空间结构。

SolidWorks还具有强大的装配功能和渲染功能，可以帮助用户更好地展示激光切割机的设计灵感。

Creo ParametricCreo Parametric是一款专业的CAD软件，它具有强大的参数化建模功能和智能辅助设计工具。

在激光切割机制图的设计过程中，Creo Parametric可以帮助用户快速地生成复杂的零部件，并实现参数化调整和优化设计。

这对于激光切割机制图的设计和修改非常有益。

总结综上所述，针对激光切割机制图的绘制，不同的CAD软件具有各自的优势和特点。

AutoCAD适用于传统的二维图纸绘制，SolidWorks适用于复杂的三维展示，Creo Parametric适用于参数化建模。

因此，在选择CAD软件时，需要根据实际需求和个人偏好做出选择，以获得最佳的设计体验。

以上是关于用于绘制激光切割机制图的CAD软件的一些介绍，希望对你有所帮助！。

激光切割中的CAD设计和CAM编程技术激光切割是一种高精度、高效率的切割方式，被广泛应用于各种材料的切割加工中，例如金属、塑料、木材、皮革等等。

而CAD与CAM技术则是激光切割的两个重要环节，前者负责设计产品的三维模型，后者则将这个模型转换为切割机床可以识别和执行的程序代码。

本文将以激光切割为背景，讨论CAD设计和CAM编程的具体技术要点，探究它们在制造行业中的实际应用。

一、CAD设计技术CAD（计算机辅助设计）技术是现代产品设计中最基本的环节之一，它使用计算机软件将设计师的构思转化为数字化的三维模型。

在激光切割中，CAD技术的应用非常广泛，因为通过这个技术，可以快速地生成所需的2D或3D图形模型，引导相应的CAM程序对材料进行切割。

以下是激光切割中常用的CAD软件：1. SolidWorksSolidWorks是一款国际上知名的三维CAD软件，其在激光切割领域的应用相当广泛。

它是一个基于特征的软件，能够以几何元素为基础构建具有分层结构的零件和装配体，具有非常多的功能和工具，如3D实体建模、零件拼接、表面设计等。

2. AutoCADAutoCAD是一个常用于二维和三维CAD制图的软件。

特别是在二维绘图领域，AutoCAD以其操作简单、功能强大、稳定性高等特点受到广泛认可和使用。

在激光切割领域，AutoCAD可以用于绘制较为简单的产品图形，其应用范围主要包括较为简单的方面，如板材设计、激光打样等。

3. Pro/EPro/E是由PTC公司开发的一款长期处于领先地位的3D CAD软件，其最大的优势是能够优雅地处理复杂的产品设计，具有极高的准确性和效率。

在激光切割中，Pro/E的应用主要集中在机械模型的建模和装配方面，适用于复杂的零件设计。

以上三种软件分别适用于不同的CAD设计需求，但总体而言，激光切割领域的CAD设计主要注重实用性和可执行性，需要具有快速、准确、可编辑的特点。

二、CAM编程技术CAM（计算机辅助制造）技术指的是使用计算机对制造过程进行编程调控的技术，它包括了大量的工具和算法来控制工艺和工作流程。

激光雕刻机数控工作原理
激光雕刻机数控工作原理:
激光雕刻机是一种采用激光束对物体表面进行切割、雕刻、打标等加工的设备。

其数控工作原理如下：
1. CAD设计：首先，需要使用计算机辅助设计（CAD）软件
进行图像或文字的设计和编辑，生成激光刻划的矢量图像文件。

2. 数据传输：将设计好的图像文件通过计算机与激光雕刻机连接的方式传输到激光雕刻机的控制系统。

一般情况下，可以通过USB、以太网或Wi-Fi等接口进行数据传输。

3. 图像处理：激光雕刻机的控制系统会对接收到的图像文件进行解码和处理，将矢量图像数据转换为激光刻划机可以识别和执行的指令。

4. XY运动控制：配备有XY运动平台的激光雕刻机会根据指
令控制工作台在水平方向上的移动，从而实现刻划物体的位置调整。

5. 激光发射：激光源（如CO2激光管）会发射出高能量密度
的激光束。

该激光束经过准直、聚焦等光学系统的处理，聚焦到非金属或有机材料表面。

6. 物体刻划：激光束在物体表面刻划时，通过控制激光的开关和功率来实现刻槽深浅、速度和形状等参数的调整。

激光束照
射到物体上时，物体表面的材料受到激光能量的熔化或蒸发，并形成所需的图案或文字。

7. 重复操作：激光雕刻机会根据指令重复执行上述步骤，直到整个图案或文字刻划完成。

需要注意的是，不同类型的激光雕刻机可能具有不同的数控工作原理，例如光纤激光雕刻机和半导体激光雕刻机等。

以上是一般激光雕刻机的基本数控操作过程。

激光切割机编程和制图软件激光切割机是一种高精度的切割设备，广泛应用于金属加工、木工和纺织等行业。

激光切割机的精度和效率取决于其编程和制图软件的使用。

在本文中，我们将介绍激光切割机编程和制图软件的基本原理和常见软件。

编程软件激光切割机的编程软件主要用于创建切割路径和控制切割参数。

以下是几种常见的激光切割机编程软件：1. CAD软件CAD软件是一种专业的设计软件，用于创建2D和3D图形。

在使用CAD软件进行激光切割机编程时，用户可以绘制所需的形状和尺寸，并将其导出为切割路径文件。

2. CAM软件CAM软件是一种计算机辅助制造软件，用于根据CAD图纸生成切割路径和切割指令。

CAM软件还可以优化切割顺序和角度，以提高切割效率和质量。

3. 切割参数设置软件切割参数设置软件用于调整激光切割机的切割速度、功率和焦距等参数。

通过合理设置切割参数，可以实现不同材料和厚度的高效切割。

制图软件制图软件主要用于创建切割图案和优化材料利用率。

以下是几种常见的激光切割机制图软件：1. 标准图形软件标准图形软件如Adobe Illustrator和CorelDRAW可用于创建复杂的切割图案和文字。

这些软件支持导出常见的矢量图形文件格式，如DXF和AI，以便与激光切割机编程软件兼容。

2. 切割布局优化软件切割布局优化软件可帮助用户智能排列切割图案，以最大限度地减少材料浪费。

这些软件通常使用算法来确定最佳的排样方式，提高材料利用率并减少成本。

3. 切割路径优化软件切割路径优化软件用于优化切割路径，以减少切割时间和能源消耗。

通过合理调整切割顺序和路径，可以提高切割效率并减少机器磨损。

结论激光切割机编程和制图软件是激光切割技术中至关重要的组成部分，直接影响切割质量和效率。

合理选择和使用编程和制图软件，可以帮助用户实现高精度、高效率的激光切割加工。

希望本文对激光切割机用户有所帮助，谢谢阅读！。
