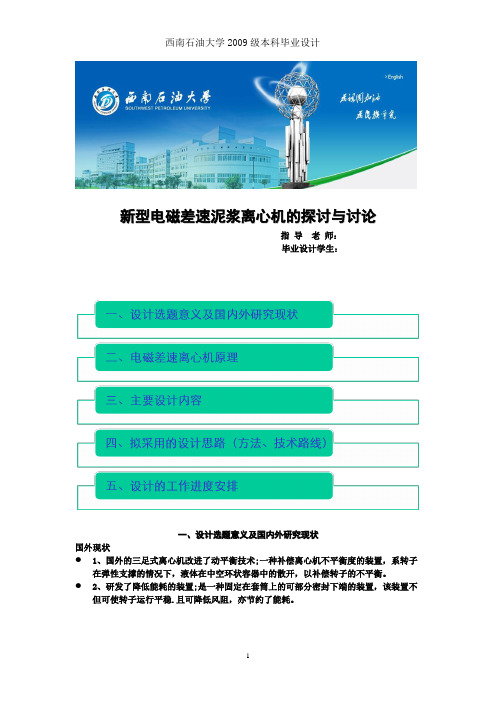

新型电磁差速泥浆离心机的探讨与讨论指导老师：毕业设计学生：一、设计选题意义及国内外研究现状国外现状●1、国外的三足式离心机改进了动平衡技术;一种补偿离心机不平衡度的装置，系转子在弹性支撑的情况下，液体在中空环状容器中的散开，以补偿转子的不平衡。
●2、研发了降低能耗的装置;是一种固定在套筒上的可部分密封下端的装置，该装置不但可使转子运行平稳.且可降低风阻，亦节约了能耗。
●现用的离心机普遍存在的缺陷目前世界上应用最广泛的差速器有机械式行星传动差速器和液压马达差速器。
液压马达调速差速器虽具有制造精度高、容易泄漏、噪声大,不宜用于高温及低温场合等缺陷。
机械式行星传动差速器中使用最广泛的当属渐开线行星齿轮差速器。
渐开线行星齿轮差速器价格贵、制造精度高、噪声大。
电磁差速器泥浆离心机原理●钻井液从进料管被连续送入时，从进料口进入转鼓内，转鼓高速旋转；螺旋推料器在差速器的作用下，以一个略小于转鼓的转速旋转，转鼓与螺旋推料器构成了一副具有一定差转速、同向高速旋转的分离—输送机构。
●当在比重力大几百甚至上千倍的离心力作用下，转鼓内形成一环形液池，由于固相与液相之间存在密度差，较重的固相颗粒沉降到转鼓内壁形成沉渣，在螺旋叶片与转鼓的相对运动下，沉渣被推送到转鼓的小端从排渣孔排出。
内环被澄清的液相则通过螺旋形通道经溢流孔排出，从而实现固—液相连续分离的生产过程。
离心机装配图离心机工作图主要设计内容●完成电磁差速器离心机理论分析与结构设计为生产打下技术基础。
●完成总体设计方案优选与设计。
●差速器工作原理，机构组成传动方式设计计算。
●完成重要结构设计，强度校核，重要零部件设计。
●重要部件装配图绘制。
●翻译外文资料2万字符。
拟采用的设计思路（方法路线）主要技术路线查阅资料，询问指导老师，了解整个设计流程。
进行离心机的工艺计算进行离心机及差速器的结构设计及强度校核。
主要包括设备的选材，尺寸确定以及对整个装置主要危险点或受载部位进行强度校核。
毕业论文（设计）任务书论文（设计)题目： 多功能蔬菜切片机设计 学号： 姓名: 专业： 机械设计制造及其自动化指导教师： 系主任:一、主要内容及基本要求(3）主执行机构的最小传动角不小于040，辅助传动机构的许用压力角[]070α=。
（4）要求机器运行平稳，切片均匀。
物料切片厚度及生产率可调。
（5）分析多功能蔬菜切片机设计工作原理和技术要求及构思方案，并进行多方案对比分析。
（6）完成多功能蔬菜切片机设计传动系统的设计、执行机构设计和结构设计；主要零部件的受力分析和强度计算。
绘制所设计方案的机构运动简图。
绘制多功能蔬菜切片机的装配图及主要的零件图。
要求图纸工作量2。
5张A0图纸以上（AutoCAD 绘图）。
(7）设计说明书一份,电子文档一份。
(8）英文文献翻译(含原文）.要求：原文5000个单词以上，中文翻译要求通顺。
二、重点研究的问题(1)多功能蔬菜切片机总体方案设计（含切刀机构、夹持机构和输送机构等).（2）多功能蔬菜切片机传动系统的设计。
（3)主执行机构设计（多功能蔬菜切片机构选型及尺寸确定）及其结构设计。
毕业论文(设计）评阅表学号姓名专业机械设计制造及其自动化毕业论文（设计）题目：多功能蔬菜切片机设计毕业论文(设计)鉴定意见学号：姓名：专业：机械设计制造及其自动化毕业论文(设计说明书）页图表8 张第一章概述 (2)1.1食品机械与设备主要包括的内容..。
..。
..。
.。
....。
..。
.。
.。
..。
..。
21。
2市场上已出现的切片机 (2)1.2。
1、制浆造纸行业 (2)1.2.2、制作细胞或组织切片行业: (3)1。
2。
3、肉片加工行业 (3)1.2.4、蔬果加工行业 (3)1.3切片机使用要求 (3)1.3.1、肉片、蔬果加工行业 (3)1.4本设计研究内容 (4)1.4.1、目标 (4)1.4。
2、多功能蔬菜切片机的设计要求 (4)1.4.3、多功能蔬菜切片机应满足的基本要求 (4)第二章切片机原理方案构思与拟定。
红枣切片机毕业设计红枣切片机毕业设计毕业设计是大学生们在毕业前进行的一项重要任务，它不仅考验着学生们的专业知识和实践能力，更是对他们四年学习成果的一次综合检验。
在我即将毕业的时候，我选择了一个与食品加工相关的主题，那就是红枣切片机的设计。
红枣作为一种常见的水果，含有丰富的营养成分，被广大人们所喜爱。
然而，由于红枣的形状较小且较硬，手工切片十分费时费力，效率低下。
因此，我决定设计一台红枣切片机，以提高生产效率和减轻劳动强度。
在设计之前，我对市场上已有的切片机进行了调研。
发现目前的切片机存在以下问题：一是切片不均匀，有的片薄有的片厚，影响了产品的质量；二是操作复杂，需要经验丰富的工人进行操作；三是设备体积庞大，不便于搬运和存放。
为了解决这些问题，我开始了我的设计之旅。
首先，我对红枣的特点进行了深入研究。
红枣表面有一层薄皮，果肉较硬。
为了保证切片均匀，我设计了一套切片机构。
该机构由多个切片刀组成，每个刀片都可以独立运动。
当红枣通过切片机构时，刀片会迅速下压，将红枣切成相同厚度的薄片。
通过这种设计，可以保证切片的均匀性，提高产品质量。
其次，为了简化操作流程，我设计了一套智能控制系统。
该系统可以根据红枣的大小和硬度，自动调整切片机构的切片速度和力度。
同时，系统还可以根据设定的要求，自动调整切片的厚度。
这样，即使是没有经验的工人，也可以轻松地操作红枣切片机，提高生产效率。
此外，为了解决设备体积庞大的问题，我对红枣切片机的结构进行了优化。
通过采用轻量化材料和紧凑的设计，我成功地将设备的体积缩小了一半。
这样，红枣切片机不仅便于搬运和存放，还可以在有限的空间内进行生产，提高了生产效率。
在设计过程中，我还遇到了一些困难和挑战。
比如，如何保证切片机构的精度和稳定性，如何选择合适的切片刀材料等等。
为了解决这些问题，我进行了大量的实验和测试，最终找到了最佳的解决方案。
通过毕业设计的实践，我不仅深入了解了红枣的特点和加工过程，还提高了自己的设计和创新能力。
切片机毕业设计篇一：糕点切片机毕业设计糕点切片机的设计作者姓名：贺源专业名称：机械工程及自动化指导教师：彭宗峰讲师摘要机械的种类是五花八门十分繁多，常见的机械有动力机械、生产机械、起重运输机械、建筑机械、矿山机械、林业机械、农业机械等等。
随着科学技术的发展，各类生产机械的数独和精度要求越来越高，同时要考虑环境保护、节省原材料、节约能源，而许多机械设计采用机、电或机、电、液的一体化以满足自动化生产的新要求。
一批又一批的新机械不断涌现。
尽管各种机械的结构和用途多种多样，千差万别，但大体上均由四部分组成：动力机、传动系统、执行机构和操纵控制装置。
此外，为保证机械正常工作还设有一些辅助装置，如润滑、冷却、安全保护，级数及照明装置等。
由此本次所设计的糕点切片机采用先进合理的机械结构，所切糕点厚薄自由可调节，如：切深度，只要调节螺杆即行，都能按各自要求进行调节，从食品接触部位，全部采用进口不锈钢材料，既清洁又卫生。
关键词：机械，糕点切片机，糕点，传动系统A bstra ct Ma chine ry ismult ifari ous v ery w ide r angeof mo n mec hanic al ma chine ry, p roduc tionmachi nery,lift ing t ransp ortat ion m achin ery,const ructi on ma chine ry, m ining mach inery, for estry mach inery, agr icult uralmachi neryand s o on. With thedevel opmen t ofscien ce an dtec hnolo gy, a ll ki nds o f pro ducti on ma chine ry su dokuand p recis ion d emand is h igher andhighe r, at thesametimeto co nside r env ironm ental prot ectio n, sa ve ra w mat erial s,en ergysavin g, an d man y mec hanic al de signUSESof ma chine, ele ctric ity o r mac hine, elec trici ty, l iquid inte grati on so as t o mee t the requ ireme nts o f aut omate d pro ducti on. A stri ng of newmachi nery. In s piteof al l kin ds of mech anica l str uctur e and USES a va riety of d iffer in t housa nds w ays,but i n gen eralall i s mad e upof fo ur pa rts:engin e,tr ansmi ssion syst em, a ctuat ors a nd co ntrol devi ces.In ad ditio n, to guar antee thenorma l wor k ofthe m achin e als o has some auxi liary devi ces,suchas lu brica tion, cool ing,secur ity p rotec tion, seri es, l ighti ng, e tc. T hus t he pa stryslice mach ine d esign by t he us e ofadvan ced a nd re asona ble m echan icalstruc ture, thethick nessof Qi eGaopoint canbe ad juste d fre ely,suchas cu tting dept h, is, aslongas th e adj ustin g scr ew ca n beadjus ted a ccord ing t o the requ ireme nts o f the ir re spect ive,fromfoodconta ct pa rts,all a doptimpor t sta inles s ste el, c leanand s anita ry. K eywor ds:Ma chine ry,pa stryslice r,pa strie s,the tran smiss ion s ystem目录摘要。
毕业论文（设计）任务书班级学生姓名起止日期课题名称离心式切碎机设计指导教师主要任务指导教师为第一责任人，负责学生毕业设计（论文）工作的全程指导工作，要认真审查学生拟定的毕业设计（论文）课题设计研究方案及进度安排，定期检查学生的工作进度和质量，与学生保持密切联系，及时指导学生解决设计研究中遇到的理论和技术上的难点问题，合理提出修改意见。
具体包括：1、根据毕业设计（论文）课题或题目，认真填写毕业设计（论文）任务书；2、指导学生查阅参考文献、阅读相关书籍，学习和课题有关的专业知识；3、指导学生完成开题报告的撰写工作，负责学生开题报告的内容、结构和书写格式审查，把好毕业设计（论文）的开题报告关；4、制订指导计划，在资料、实验等有关方面帮助学生作好准备工作；5、指导学生进行毕业设计（论文）的设计研究和论文撰写，对内容、结构和书写格式进行认真审查，防止出现剽窃、作假等其它学术不良作风；6、负责指导和审查学生完成论文综述和外文翻译；7、负责毕业设计论文的最后审定工作，认真填写指导记录，如实评价学生表现，写出不少于100字的学术评语，并公正地评定学生毕业论文（设计）成绩；8、指导学生做好答辩前的各项准备工作。
9、做好与毕业设计相关的其它工作。
学生主要任务主要任务1、完成离心式切碎机总体设计；2、编写设计说明书；3、绘制离心式切碎机装配图；4、绘制离心式切碎机传动轴图纸、轴承盒图纸；5、绘制传动轴皮带轮图纸；6、设计离心式切碎机电控原理图；7、完成论文综述和英文资料翻译。
原始参数1、物料容重0.8吨/米3；2、连续切片；3、处理能力200kg/h。
4、切片厚度5～10mm。
时间安排：1、毕业设计任务书必须在2009年10月20日前下达给学生；2、2010年4月1日前完成毕业实习工作，并完成毕业设计开题报告工作；3、2010年6月3日前，完成毕业设计、英文翻译、论文综述等所有工作，准备好毕业答辩；4、2010年6月10日完成毕业设计答辩工作。
西南科技大学毕业设计（论文）开题报告3.生产需求状况：块根状蔬菜在我国分布很广，有20多个省、自治区种植，是我国主要的经济作物之一。
例如，我国薯类作物种植面积大约1.4亿亩左右，总产量2至3千万吨。
是世界上产薯最多的国家。
随着社会经济发展的加速，人们生活节奏也相应加快，随之而来的快餐文化的迅猛发展，对茎块类食物的需求越来越多。
像土豆薯条，薯片等休闲食品的消费急剧增长。
这给茎块食物的加工带来了勃勃生机与活力。
在茎块作物的加工过程中需要将其切成切片。
因此，切片机应运而生。
参考文献[1] 陈斌，《食品加工机械与设备》，高等教育出版社。
[2] 顾荛臣，现代粮食加工技术》，中国轻工业出版社。
[3] 黄中伟，《魔芋加工实用技术和装备》，中国轻工业出版。
二、主要研究（设计）内容、研究（设计）思想及工作方法或工作流程主要研究：块根状蔬菜切片机机构的工作原理，结构。
1.离心式切片机：1--电动机2--皮带轮机皮带机3--传动轴4--叶轮盘设计思想：其工作原理如下：以一定速度（约260r/min）回转的叶轮带动物料块作圆周运动，使得物料块在离心力作用下被抛向机壳内壁，此离心力可达物料块自重的7倍，使物料块紧紧挤压在机壳内壁并与固定的刀片做相对运动，此相对运动将物料块砌成后度均匀的薄片，切下的薄片从排料槽卸出。
以上就是对该设计的基本思想。
简图如右图所示：工作流程：毕业实习→明确设计目的→开题报告→构思总体方案→计算得到数据→利用计算机软件完成总装配图和主要部件装配图→编写设计说明书→毕业答辩。
备注：1、题目类型分为：研究型、设计型和应用型等。
2、题目难度分为：A、B、C、D四个等级。
3、综合训练程度分为：A、B、C三个等级。
HY800-N离心机结构设计HY800－N离心机结构设计学生：学号：专业：过程装备与控制工程班级：指导教师：二O一三年六月四 川 理 工 学 院毕业设计（论文）任务书设计（论文）题目： HY800—N 离心机结构设计学院： 专业： 过程装备与控制工程 班级： 学号：学生： 指导教师：接受任务时间系主任 （签名） 院长 （签名）1．毕业设计（论文）的主要内容及基本要求设计原始数据：NaCl 悬浮液浓度：65%， 粒平均粒度：0.1mm ；NaCl 悬浮液密度：）（33/101.56m kg ⨯， 晶粒密度：）（33/102.165m kg ⨯； 滤渣含湿量：5%， 漏晶率：2%。
基本要求：以卧式单级活塞推料离心机的结构设计为主，包括主轴、转鼓等。
完成一份毕业设计说明书，并画一张0号装配图和一张3号零件图和一张1号零件图。
2．指定查阅的主要参考文献及说明[1] 施郑荣主编.工业离心机选用手册.北京：化学工业出版社，1993.3[2] 高慎琴主编.《化工机器》（第一版），高等学校教材，化学工业出版，1992[3] 孙启才.离心机远离结构与设计计算.北京：机械工业出版社，1987.6[4] 邱宣怀主编.《机械设计》，高等学校教材，高等教育出版社，1997年7月第4版[5] 机械设计手册.北京：机械工业出版社，19973．进度安排设计（论文）各阶段名称 起 止 日 期1资料收集，阅读文献，完成开题报告 2013.03.04-2013.03.25 2完成所有结构设计和设计计算工作 2013.03.26-2013.04.21 3完成所有图纸绘制 2013.04.22-2013.05.22 4完成设计说明书及图纸的修改 2013.05.23-2013.06.01 5 答辩的准备和毕业答辩 2013.06.02-2013.06.21摘要卧式单级活塞推料离心机是一种高效的分离机械，具有自动控制、工作连续、产量大、单位产量耗电量小、运转平稳、耐腐蚀、操作维修简单等特点，广泛应用于化工、制药、肥料等工业部门。
离心式切片机设计毕业设计（论文）答辩成绩评定毕业设计请加QQ:271671295摘要随着人们的生活水平越来越高，对一些茎块作物的食用要求也越来越高。
例如在食用土豆或一些薯类的时候要将其切成丝或片，因而离心式切片机应运而生。
本文设计的切片机主要针对中小型场合，例如加工作坊、食堂、家庭等。
本设计针对一些茎块的形状而设计的。
本文分别对带、轴、刀片、刀盘等进行设计计算，对轴承、键等元件进行了选择。
本设计的切片机有较高的效率，能分别对土豆、红薯、洋葱等进行工作。
关键词：切片；离心式；切片机；刀片目录摘要1前言 (1)2国内外现状 (2)2.1国外发展情况 (2)2.2国内切片机技术的发展概况 (2)3离心式切片机总体方案的确定 (3)3.1结构特点与工作原理 (3)3.2机构的组成部分及特点 (4)4电机的选择 (4)5 V带的传动设计计算 (5)5.1求计算功率PC (5)5.2选V带的型号 (5)5.3求大小带轮d2、d1基准直径 (5)5.4验算带速V (6)5.5计算V带的基准长度Ld和中心距a (6)5.6验算小带轮包角α1 (6)5.7求V带的根数 (6)5.8 求作用在带轮轴上的压力FQ (7)6 V带轮的设计 (7)6.1V带轮的要求 (7)6.2带轮的结构尺寸 (7)7轴的选择 (9)7.1计算轴的最小直径 (10)7.2轴的结构尺寸确定 (10)7.3轴的校核 (10)7.4按弯扭合成应力校核轴的强度 (12)8轴承的选择及校核 (12)8.1轴承的选择 (12)8.2轴承的校核 (13)9键的选择与校核 (13)9.1键的选择 (14)9.2键的校核 (14)10刀片的设计 (14)11 入料斗的设计及叶轮的设计 (16)12 机架的设计 (16)12.1 机架设计要求 (16)12.2 机架材料的选用及壁厚选择 (17)12.3 机架整体设计 (18)13机体结构的设计 (18)14结论 (19)参考文献 (19)致谢 (20)1 前言薯类作物在我国分布很广，有二十多个省、自治区种植，是我国主要粮食作物之一，马铃薯还是一种很好的蔬菜作物。
我国薯类作物种植面积 1.4亿亩左右，总产量达2~3千万吨，是世界上产薯最多的国家。
随着现在的快餐业迅速崛起，对茎块的食物的需求越来越多。
像土豆薯条、薯片等休闲食品的消费急剧增长。
这给茎块食物的加工带来了勃勃生机与活力。
在茎块作物的加工过程中需将其切成片。
因此切片机应运而生。
按刀片安装形式的不同切片机可以分为盘刀式、滚刀式和离心式三种。
本设计主要针对加工效率较高、应用较为普遍的离心式切片机进行设计。
2 国内外现状2.1 国外发展情况国外的切片机技术始于六十年代，到七十年代已经发展成熟，八十年代中期，大部分切片机都可以加工125mm（5英寸）以上大直径单晶，象瑞士的迈尔-布格耶斯公司的卧式内圆切片机，切割棒料直径最大可以达到304.8 mm（12英寸）。
八十年代中期后的一、两年，切片技术发展到了鼎盛时期，相当多的多功能全自动切片机相继商品化。
从而诞生了世界上续道著名的切片机厂家，如瑞士Meyer-Burger AG公司的TS系列机，日本Tokyo Semitsu株式会社的TSK （若干）系列机，日本Okamoto Machine株式会社的ASM系列机，美国STC 公司的STC系列机等。
就切片机的结构而言，主轴以空气轴承活滚动轴承为支撑方式的卧式和立式两种。
发展到现在，就切片机的功能而言，已经相当齐全，而且复合化，切片的方式也多种多样。
2.2 国内切片机技术的发展概况我国的切片机技术始于七十年代初期，我国的切片机广泛应用于蔬菜、中药、冻肉等领域，其中土豆的应用尤为显著。
目前我国切片机的主要方式有以下几种：(1)直线往复式切片机。
直线往复式切片机的结构简单，但效益低。
因此它应用于工作要求不高、效益低的场合。
(2)圆盘旋转式切片。
圆盘旋转式切片机的机构简单也有较高的生产效益，因此它广泛应用于各种场合。
1(3)水枪式切片。
水枪式切片机耗水量打，只能切出平直的片，因此它的应用不是十分广泛。
(4)圆形（内圆切片的外圆切片）切片。
圆形式切片机有很高的工作效率，但是结构复杂，设计较困难，因此它应用于工作效率要求相当高的专业领域。
我国的切片的研究开发方面虽然已有30年的历史，近几年来切片机的研制发展也非常迅速，但是与发达国家相比目前仍然有一定的距离，研制的切片机没有得到大面积推广应用。
虽然在我过已有切片机的生产厂家如山东省诸城市大洋食品机械厂的大洋牌土豆切片机有400型、600型、江阴鑫达药化机械的中药切片机等。
但我国的切片机方面仍然没有根本性突破。
3 离心式切片机总体方案的确定3.1 结构特点与工作原理3.1.1 结构特点根据本设计的要求及适用面来确定切片机的形式：本设计中我采用离心式，因为离心式切片机的装料和卸料都比较容易，结构简单，操作和维修便易，而且离心式相对立式工作时产生的震动小，有益于机械的正常工作，是非常适合作坊的机械。
本人设计的里离心式切片机，主要是由电动机经V带降速并传递给平带动力，从而使平带进行旋转运动并带动切片机内壁旋转运动，物料受到离心力作用紧贴切片机内壁，刀片对物料进行旋切而达到切片作用。
本机构主要有以下优点：一、降低了人们的劳动强度，提高了工作效率，能达到500~1000kg/h。
二、切片的厚度一致性高，损耗低。
三、切削种类多，能对土豆、红薯、洋葱等进行切削。
四、结构简单紧凑。
按动力种类分，离心式切片机可分为机动和人力两类。
机动的包括内燃机驱动和电机驱动。
本设计选择效率较高的电机驱动为动力来源。
离心切片机由电动机、旋转叶轮、皮带传动装置和输入、输出物料装置等组成。
其结构如图1：2图1 离心式切片机结构简图Fig.1 Leave heart type slice of structure1-电动机 2-皮带机皮带轮 3-传动轴 4-叶轮及其刀片3.1.2 工作原理及工作条件：离心式切片机采用电动机作为动力，皮带轮传动减速装置带动输出轴转动，轴的末端接一旋转盘，固定的刀片随着转盘的转动把物料离心甩到边上通过固定刀片切成片，切片的厚度出刀片与转盘间的垫片厚度在控制。
此外，切片与起丝的转换可以通过更换切片来实现。
配套动力：1~1.5 kw 切片厚度：2~5 mm 叶轮转速：200~550 r/min 生产率 500~1000kg/h3. 2 机构的组成部分及特点3.2.1 电动机本设计选择电机为Y90L-4，其额定功率为1.5 KW, 同步转速为1500 r/min （具体选择计算见第4部分）。
3.2.2 皮带传动装置切片机选择V带轮作为传动装置，传动比为3.53。
3.2.3 轴3轴的材料为45号钢，轴的固定选用深沟球轴承：采用轴肩定位。
4 电机的选择生产效率Q为 500~1000kg/h所以Q取600 kg/h,配套动力：1~1.5 kw,叶轮转速：200~550 r/min。
茎块一般为椭圆形，测定其长为65-80 mm, 宽为45-60 mm。
由生产效率的公式Q=60³B³r³n/1000³a³b³t³z （4-1）Q=60³80³250³n/1000³70³3³4得出n≈396 r/minB 是刀片长度；r 为刀盘半径；n 为传动轴的转速；a b 分别是一般茎块的椭圆的长和宽；T 为切片厚度；这里切片厚度为3 mm.z 为刀片片数，刀片片数为4.由V带动传的传动比为 3.53，则电机的转速范围是396³3.53=1320.57 r/min。
由配套功率为1~1.5 kw,综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，选择电机为Y90L-4，其额定功率为1.5 kw, 同步转速为1500 r/min电动机结构如图二所示：图2 电动机45 5 V 带传动的设计计算5.1 求计算功率PC因为d P ＝1.5kW ，n ＝1500 r/min ，i 1=3.53则由机械设计手册表13-15可知选K A =1.1则由公式 ：P C =K A P （5-1）则得出P C =1.5³1.1=1.65 kw5.2 选V 带的型号可用普通V 带或窄V 带，现选普通V 带。
根据P C =1.65 kw, n d ＝1500 r/min ，由机械设计手册查出为V 带为Z型带5.3 求大小带轮d2、d1基准直径由机械设计手册中表13-9可知d 1=50～71 mm ，现在取小轮d 1=71 mm由公式：d2=n1d1(1-ε)/n2 （5-2） 可得出d 2=n 1d 1(1-ε)/n 2=3.53³71³0.98=245.617 mm 。
其中ε在机械设计手册查出为0.02由机械设计手册表13-9取d 2=236虽然n 2略有增大，但其误差小于5%，在允许的范围内，所以d 2=236可以。
5.4 验算带速V由公式 V=1000601⨯n d π （5-3）则可以算出V 带的速度V=1000601⨯n d π=10006015007114.3⨯⨯⨯=5.57 m/sV 带的带速度5～25 m/s 的范围内，合适。
6 5.5 计算V 带的基准长度Ld 和中心距a查机械设计手册由其中计算V 带公式：a 0=1.5(d 1+d 2) (5-4) 初步计算选取V 带的中心距a 0则可以得出a 0=1.5(d 1+d 2)=1.5³(71+236)=460.5，现在取a 0=470,由公式0.7(d 1+d 2)<a 0< 2(d 1+d 2) (5-5) 可以得出中心距在其范围内，所以取a 0=470可以。
查机械设计手册由式：L=2a 0+)(221d d +π+20124)(a d d - (5-6) 可以得出带长为L =2×470+)23671(214.3++24704)71236(⨯-=1436.5 mm 由机械设计基础查表13-2选用V 带的型号，对Z 型带选用Ld=1600 mm 。
再由其公式：a ≈a 0+20L L d - (5-7) 可以确定V 带的中心距a=470+214361600-=552 5.6 验算小带轮包角α1查机械设计基础由公式α1=180°-ad d 12-³57.3° (5-8) 可以得出α1=180°-47071236-³57.3°=159.88°>120° 所以得出包角合适。
