亚德客电磁阀工作原理

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。

电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

上面说得是电磁阀的普通原理实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。

电磁阀的工作原理是不同的。

比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。

而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。

这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。

直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

电磁阀使用原理电磁阀是一种基于电磁原理工作的控制装置，主要用于控制流体介质（如气体、液体）的流动。

它通过电磁力对阀芯进行控制，从而改变阀门的开闭状态，实现流体的控制。

电磁阀的结构主要包括电磁铁、阀芯、阀体等部分。

下面将详细介绍电磁阀的工作原理。

电磁阀的工作原理可分为两个步骤：电磁激励和力的平衡。

电磁激励：电磁阀内部包含一个电磁铁，其由线圈和铁心组成。

当通过线圈通电时，会产生磁场。

磁场会使得铁心产生磁化，并且吸引阀芯。

当线圈通电时，阀芯被吸引到阀体上，闭合阀门；当线圈断电时，阀芯不再受到吸引力，弹簧的作用下，阀芯回到原位，打开阀门。

力的平衡：在电磁阀中存在两个相互作用的力，即电磁力和弹簧力。

当电磁铁通电时，产生的磁场会吸引阀芯，使得阀芯与阀体之间形成一个密封，这种吸引力即是电磁力。

与此同时，阀芯上的弹簧也在向外施加力，使得阀芯与阀体之间的密封被打开，这种作用力即是弹簧力。

当电磁力与弹簧力达到平衡时，阀芯处于稳定的位置，保持阀门的开或闭状态。

电磁阀的开启和关闭操作通过控制电磁铁的通电和断电来实现。

当需要开启阀门时，通电使得阀芯被吸引，阀门关闭；当需要关闭阀门时，断电使得阀芯返回原位，阀门打开。

电磁阀广泛应用于工业自动化控制系统中，例如液压控制系统、气动控制系统、给排水系统等。

其优点包括结构简单、可靠性高、反应速度快、控制方便等。

不过也需注意电磁阀在使用过程中的电压和电流范围，以免损坏电磁铁和阀芯。

总之，电磁阀是一种基于电磁原理工作的控制装置，通过电磁力对阀芯进行控制，实现流体介质的控制。

了解电磁阀的工作原理对于正确使用和维护电磁阀具有重要意义。

电磁阀工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

A 单电控原理图单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭!动作示意图右侧的线圈得电，左侧弹簧压缩右侧的线圈失电，左侧弹簧伸出B.双电控原理双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。

电磁阀工作原理电磁阀包括线圈、磁铁、顶杆。

当线圈接通电流，便产生了磁性，跟磁铁相互吸引，磁铁就会拉动顶杆。

关闭电源，磁铁和顶杆就复位了，这样电磁阀就完成了作功过程。

这就是电磁阀的工作原理。

实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。

电磁阀的工作原理是不同的。

比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。

而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。

这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。

电磁阀工作原理是通过控制电磁铁的电流就控制了机械运动，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀工作原理通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀工作原理原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

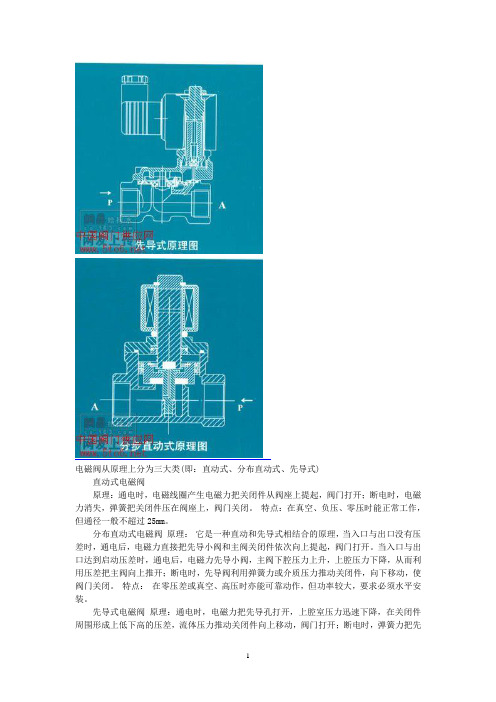

电磁阀从原理上分为三大类(即：直动式、分布直动式、先导式)直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。

先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。

阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。

电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。

阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。

电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。

电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油。

亚德客电磁阀原理
亚德客电磁阀是一种常见的控制装置，主要应用于工业自动化系统中。

它具有简单、可靠的原理，通过电磁力来控制液体或气体的流动。

亚德客电磁阀的基本原理是利用电磁铁产生的磁场来控制阀芯的运动。

它由线圈、阀芯、阀座和流体通道组成。

当通电时，电磁铁中的线圈会产生一个磁场。

这个磁场会吸引阀芯，使其与阀座分离，从而打开流体通道。

流体可以顺畅地通过阀门，实现流动控制。

相反，当断电时，磁场消失，电磁铁失去吸引力，阀芯会回到原位，与阀座接触。

这样，流体通道被关闭，流动停止。

亚德客电磁阀主要的优点是控制灵敏、响应迅速。

由于其基本结构简单，成本较低，广泛应用于液压、气动、化工等领域。

为了保证亚德客电磁阀的正常运行，需要注意以下几个方面：
1. 确保电磁铁的正常工作，包括线圈的接线正确，电源电压稳定等。

2. 保持阀芯和阀座的清洁，避免污物或杂质的堆积影响阀门的开关。

3. 定期检查电磁阀的密封性能，如有泄漏需要及时修理或更换密封件。

总的来说，亚德客电磁阀是一种通过电磁力来控制流体流动的装置。

它的运作原理简单可靠，应用广泛，并且具有灵敏、响应迅速等优点。

在使用过程中，需注意维护保养，确保其正常运行。

电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构与材料上得不同以及原理上得区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开；断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。

(常开型与此相反)ﻫ特点:在真空、负压、零压差时能正常工作，ＤN5０以下可任意安装，但电磁头体积较大。

如我公司引进HEＲION公司技术生产得直动电磁阀可用于1、33×1０-4 Mpａ真空。

ﻫ二、反冲型电磁阀ﻫ原理:它得原理就是一种直动与先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀得同时作用把阀门开启；断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。

ﻫ三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时,弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。

特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。

ﻫ两位三通电磁阀通常与单作用气动执行机构配套使用,两位就是两个位置可控:开－关，三通就是有三个通道通气,一般情况下１个通道与气源连接,另外两个通道1个与执行机构得进气口连接,1个与执行机构排气口连接,具体得工作原理可以参照单作用气动执行机构得工作原理图。

ﻫ两位五通电磁阀通常与双作用气动执行机构配套使用,两位就是两个位置可控:开-关,五通就是有五个通道通气,其中1个与气源连接,两个与双作用气缸得外部气室得进出气口连接,两个与内部气室得进出气口接连,具体得工作原理可参照双作用气动执行机构工作原理ﻫ在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源）、1个排气孔（一般安装一个消声器,如果不怕噪音得话也可以不装＿)。

亚德客压力开关工作原理
亚德客压力开关是一种通过检测压力变化而控制电路的开关，它可以
实现电路的自动开启和关闭，控制系统运行。

亚德客压力开关的工作原理是：它采用了一个把压力变化转变为电信
号的元件，如传感器，这个传感器能够把微小的压力变化转变为电流或电
压变化，从而控制电路。

随着压力的变化，电信号也会发生变化，在预先
设定的压力极限值之前，电信号可以控制电路的开启关闭。

亚德客压力开
关的设计原理非常简单，它包括压力转换器、开关原件和驱动单元，一般
来说，当测定的压力低于设定的压力极限值时，它就可以控制电路的开启，当测定的压力大于设定的压力极限值时，它就可以控制电路的关闭。

亚德客压力开关因其具有灵敏度高，响应速度快，安装简单，操作简单，可靠性高的特点，广泛的应用在各种工业自动化控制系统当中，用于
控制各种压力控制电路的开关。

电磁阀工作原理电磁阀是一种通过电磁力控制流体流动的装置。

它由电磁铁和阀体两部分组成。

电磁铁是电磁阀的核心部件，通过电流激励产生磁场，使阀体内的阀芯移动，从而控制流体的通断。

一、电磁阀的基本结构电磁阀由阀体、阀芯、电磁铁和密封件等部分组成。

1. 阀体：阀体是电磁阀的外壳，通常由铸铁、铜或不锈钢制成。

阀体内部有进口和出口，用于控制流体的流动。

2. 阀芯：阀芯是电磁阀的移动部件，通常由铜或不锈钢制成。

阀芯上有一个密封垫圈，可以保证阀芯与阀体之间的密封性。

3. 电磁铁：电磁铁是电磁阀的核心部件，由线圈和铁芯组成。

当通电时，线圈产生磁场，吸引铁芯，使阀芯移动，从而控制流体的通断。

4. 密封件：密封件用于保证电磁阀的密封性能，防止流体泄漏。

二、电磁阀的工作原理电磁阀的工作原理可以分为两个步骤：吸合和断开。

1. 吸合：当电磁铁通电时，线圈产生磁场，吸引铁芯。

铁芯与阀芯连接在一起，当铁芯吸引阀芯时，阀芯与阀体之间的密封垫圈被压缩，流体从进口流入阀体，并通过阀体的通道流向出口。

这时，电磁阀处于开启状态，流体可以通过。

2. 断开：当电磁铁断电时，磁场消失，铁芯失去吸引力，阀芯受到弹簧的作用，回到初始位置。

阀芯与阀体之间的密封垫圈恢复原状，阻止流体继续流动。

这时，电磁阀处于关闭状态，流体无法通过。

三、电磁阀的应用领域电磁阀广泛应用于工业自动化领域，用于控制气体、液体和蒸汽等流体的流动。

1. 液压系统：电磁阀可用于控制液压系统中的液体流动，如控制液压缸的运动。

2. 气动系统：电磁阀可用于控制气动系统中的气体流动，如控制气缸的运动。

3. 水处理系统：电磁阀可用于控制水处理系统中的液体流动，如控制水泵的启停。

4. 燃气系统：电磁阀可用于控制燃气系统中的气体流动，如控制燃气炉的开关。

5. 温控系统：电磁阀可用于控制温控系统中的流体流动，如控制冷却水的供给。

四、电磁阀的优点和缺点电磁阀具有以下优点：1. 控制精度高：电磁阀的开启和关闭可以通过电流的控制来实现，具有较高的控制精度。

电磁阀定制解决方案专家,8年专业研发生产电磁阀,隔膜阀,流体控制阀,二位三通电磁阀夹管阀,气动阀等，厂家定制，提供最有效的电磁阀解决方案，满足您的特别要求。

客户满意度高达98%，坚决对劣质产品说“不”！全国热线：
电磁阀的工作原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管。

腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边。

通过控制阀体的移动来挡住或漏出不同的排油的孔；而进油孔是常开的，液压油就会进入不同的排油管，
然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。

这样通过控制电磁铁的电流通断就控制了机械运动。

电磁阀应用范围广泛，从而使用不同效应的电磁阀。

比如以下行业：
1.食品行业流体控制（咖啡机、饮水机、豆浆机等）
2.汽车行业（安全汽囊阀、汽车座椅按摩阀、自动变速箱控制阀）
3.医疗设备行业（血液分析、细胞分析/培养、蛋白分析/结晶化、化学合成、制药）
4.电子半导体行业（半导体、液晶的制造装置）
5.军事和航空航天行业
6.水质、大气、废气等监测仪器
7.液体/气体色谱仪等化学分析仪器
8.墨水和药水等特殊流体、或饮料等流体的控制装置
9.透析装置等医疗器械
10.便携式燃料电池
11.微量流体控制
12.喷墨打印
