下载文档原格式
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!值得我们学习借鉴的地方。
据了解，此装置若改成五效生产其能耗可降１０％以上、Ⅱ效冷凝水可以全部回收至锅炉利用、内热式干燥床比传统干燥床还要节汽４０％以上等等，这些都是都是值得我们探究的方向。
（稿日期：２００８－０７－２４）（辑／孔志远）盐及盐化工作者简介：李静（１９８０－），女，青海人，大学本科，助理工程师，从事制盐等化工技术研究和产品研发工作。
刘平凡（１９５５－），男，四川自贡人，工程师，长期从事制盐及盐化工工艺、制盐设备及自控技术的研究。
王玉华（１９７９－），女，四川广安人，本科，助理工程师，从事品种盐方面的产品研发工作。

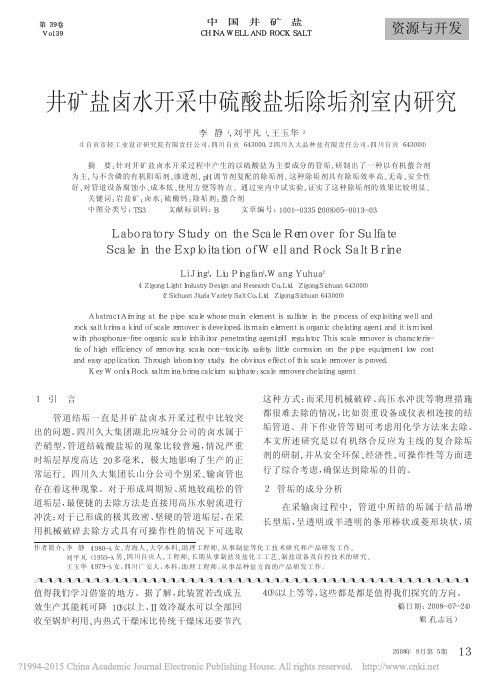

资源与开发第３９卷Ｖｏｌ．３９中国井矿盐ＣＨＩＮＡＷＥＬＬＡＮＤＲＯＣＫＳＡＬＴ井矿盐卤水开采中硫酸盐垢除垢剂室内研究李静１，刘平凡１，王玉华２（１自贡市轻工业设计研究院有限责任公司，四川自贡６４３０００；２四川久大品种盐有限责任公司，四川自贡６４３０００）摘要：针对井矿盐卤水开采过程中产生的以硫酸盐为主要成分的管垢，研制出了一种以有机螯合剂为主，与不含磷的有机阻垢剂、渗透剂、ｐＨ调节剂复配的除垢剂。
这种除垢剂具有除垢效率高、无毒、安全性好、对管道设备腐蚀小、成本低、使用方便等特点。
通过室内中试实验，证实了这种除垢剂的效果比较明显。
关键词：岩盐矿；卤水；硫酸钙；除垢剂；螯合剂中图分类号：ＴＳ３文献标识码：Ｂ文章编号：１００１－０３３５（２００８）０５－００１３－０３ＬａｂｏｒａｔｏｒｙＳｔｕｄｙｏｎｔｈｅＳｃａｌｅＲｅｍｏｖｅｒｆｏｒＳｕｌｆａｔｅＳｃａｌｅｉｎｔｈｅＥｘｐｌｏｉｔａｔｉｏｎｏｆＷｅｌｌａｎｄＲｏｃｋＳａｌｔＢｒｉｎｅＬｉＪｉｎｇ１，ＬｉｕＰｉｎｇｆａｎ１，ＷａｎｇＹｕｈｕａ２（１ＺｉｇｏｎｇＬｉｇｈｔＩｎｄｕｓｔｒｙＤｅｓｉｇｎａｎｄＲｅｓｅａｒｃｈＣｏ．，Ｌｔｄ．Ｚｉｇｏｎｇ，Ｓｉｃｈｕａｎ６４３０００）（２ＳｉｃｈｕａｎＪｉｕｄａＶａｒｉｅｔｙＳａｌｔＣｏ．，Ｌｔｄ．Ｚｉｇｏｎｇ，Ｓｉｃｈｕａｎ６４３０００）Ａｂｓｔｒａｃｔ：Ａｉｍｉｎｇａｔｔｈｅｐｉｐｅｓｃａｌｅｗｈｏｓｅｍａｉｎｅｌｅｍｅｎｔｉｓｓｕｌｆａｔｅｉｎｔｈｅｐｒｏｃｅｓｓｏｆｅｘｐｌｏｉｔｉｎｇｗｅｌｌａｎｄｒｏｃｋｓａｌｔｂｒｉｎｅ，ａｋｉｎｄｏｆｓｃａｌｅｒｅｍｏｖｅｒｉｓｄｅｖｅｌｏｐｅｄ，ｉｔｓｍａｉｎｅｌｅｍｅｎｔｉｓｏｒｇａｎｉｃｃｈｅｌａｔｉｎｇａｇｅｎｔ，ａｎｄｉｔｉｓｍｉｘｅｄｗｉｔｈｐｈｏｓｐｈｏｒｕｓ－ｆｒｅｅｏｒｇａｎｉｃｓｃａｌｅｉｎｈｉｂｉｔｏｒ，ｐｅｎｅｔｒａｔｉｎｇａｇｅｎｔ，ｐＨｒｅｇｕｌａｔｏｒ．Ｔｈｉｓｓｃａｌｅｒｅｍｏｖｅｒｉｓｃｈａｒａｃｔｅｒｉｓ－ｔｉｃｏｆｈｉｇｈｅｆｆｉｃｉｅｎｃｙｏｆｒｅｍｏｖｉｎｇｓｃａｌｅ，ｎｏｎ－ｔｏｘｉｃｉｔｙ，ｓａｆｅｔｙ，ｌｉｔｔｌｅｃｏｒｒｏｓｉｏｎｏｎｔｈｅｐｉｐｅｅｑｕｉｐｍｅｎｔ，ｌｏｗｃｏｓｔａｎｄｅａｓｙａｐｐｌｉｃａｔｉｏｎ．Ｔｈｒｏｕｇｈｌａｂｏｒａｔｏｒｙｓｔｕｄｙ，ｔｈｅｏｂｖｉｏｕｓｅｆｆｅｃｔｏｆｔｈｉｓｓｃａｌｅｒｅｍｏｖｅｒｉｓｐｒｏｖｅｄ．ＫｅｙＷｏｒｄｓ：Ｒｏｃｋｓａｌｔｍｉｎｅ；ｂｒｉｎｅ；ｃａｌｃｉｕｍｓｕｌｐｈａｔｅ；ｓｃａｌｅｒｅｍｏｖｅｒ；ｃｈｅｌａｔｉｎｇａｇｅｎｔ１引言管道结垢一直是井矿盐卤水开采过程中比较突出的问题。
油井硫酸钙除垢剂配方研究与应用
油井硫酸钙除垢剂是一种用于清除油井管道内的硫酸钙垢的化学物质。
硫酸钙垢是在油井开采过程中由于地下水中含有高浓度的硫酸钙而沉积在管道内部的一种垢，它严重影响了油井的正常运行。
为了解决硫酸钙垢带来的问题，许多研究人员开展了对油井硫酸钙除垢剂的配方研究与应用。
经过长时间的研究，人们发现了一种有效的硫酸钙除垢剂配方。
除垢剂的主要成分是酸类化合物，主要是盐酸或硫酸。
这些酸类化合物能够与硫酸钙发生反应，产生可溶性的盐类，从而将硫酸钙垢溶解掉。
酸类化合物还具有腐蚀性，能够清除管道内的污垢。
除了酸类化合物，除垢剂中还添加了一些表面活性剂和分散剂。
表面活性剂可以减小液体和固体的表面张力，促进溶液中硫酸钙的分散和溶解。
分散剂则可以增加溶液的稳定性，防止硫酸钙再次沉淀。
在配方研究中，研究人员还考虑了一些其他的因素，如温度和pH值。
温度对化学反应速率有很大影响，通常情况下，较高的温度会加快除垢剂的反应速度。
而pH值则会影响溶液中酸类化合物的活性，通常情况下，pH值较低的溶液更容易溶解硫酸钙。
这种硫酸钙除垢剂配方已经在实际应用中取得了很好的效果。
使用该除垢剂能够有效清除油井管道内的硫酸钙垢，恢复油井的正常运行。
该除垢剂使用方便，操作简单，不会对环境造成严重污染。
油井硫酸钙除垢剂配方的研究与应用为解决油井管道内硫酸钙垢问题提供了有效的方法。
随着科学技术的不断进步，相信这种除垢剂在油井开采领域的应用会越来越广泛。
有机膦阻垢分散剂硫酸钙阻垢行为研究靳晓霞王会滕厚开（天津化工研究设计院，天津 300131）硫酸钙结垢是油田生产和海水淡化中常见的问题，结垢会影响正常生产和开发效益，给生产带来许多危害，目前多采用添加化学阻垢分散剂的方法来预防硫酸钙垢的生成。
我们选取几种常用的阻垢分散剂，对其硫酸钙阻垢性能进行详细研究，为今后油田水阻垢处理和海水淡化阻垢处理奠定实验基础。
有机膦阻垢分散剂硫酸钙结垢油田海水淡化油田水结垢是油田生产中不可避免的问题，这个问题随着油田产水量的增加而变得更加突出。
结垢给生产带来许多危害，如在加热炉换热表面结垢会影响传热和发生安全问题，在地层结垢会引起注水压力升高和油井产液量减少，在管线结垢会引起堵塞和局部腐蚀【1】。
油田中最常见的无机垢有碳酸钙垢、硫酸钙垢、硫酸钡锶垢、硅垢等。
在这几种油田结垢中，由于硫酸盐垢质地坚硬，附着牢固，又难以用常规酸碱类物质清除，因此对油田危害【2】【3】最大，常会导致采油管道、设备因结垢而报废，或堵塞地层等，严重影响油田的开发【4】效益。
硫酸盐垢在海水淡化工艺中也常常会遇见，海水淡化是目前解决沿海城市淡水资源严重缺乏的重要措施之一，而硫酸钙结垢是海水淡化生产中难以克服的实际问题,不仅影响【5】海水淡化装置的正常运行，结垢严重时还会使生产停止。
【6】【7】目前，防治硫酸钙垢的方法多以添加化学阻垢剂法为主，对抑制油田开发生产和海水淡化过程中硫酸钙结垢的阻垢分散剂进行综合研究，无疑会为制定有效的防垢措施起到重要的作用。
本试验重点研究了常见的有机膦类阻垢分散剂对硫酸钙垢的抑制作用，并利用扫描电镜等手段初步探讨了药剂对硫酸钙垢的阻垢机理。
CaCl（分析纯）、NaSO(分析纯)、KOH（分析纯）、去离子水； 24日立X－650扫描电子显微镜、PHS-3E型pH计、恒温水浴、干燥箱等。
表1 试验药剂试剂名称化学名称DTPMP 二乙烯三胺五甲叉膦酸BHMP 1，6-双亚已基三胺五甲叉膦酸EDTMP 乙二胺四甲叉膦酸PBTCA 2-膦酸丁烷-1，2，4-三羧酸PAPEMP 多氨基多醚基甲叉磷酸ATMP 氨基三亚甲基膦酸HEDP 羟基亚乙基二膦酸HPA 2-羟基膦酰基乙酸2+2-储备溶液、SO储备溶液；按一定4要求和顺序将配制好的各种储备液加入到500mL容量瓶中，用去离子水定容后转移至500mL用去离子水配制含阻垢剂1mg/mL的储备溶液、Ca2+烧杯中。
油井硫酸钙除垢剂配方研究与应用一、引言随着全球能源需求的不断增长，石油资源的开发利用也日益受到重视。
在石油开采过程中，油井管道内部往往会积聚一定量的垢垢，这些垢垢会严重影响石油开采效率，甚至威胁到油井的安全。
钙及其盐的结垢是造成管线结垢的主要原因。
在油气行业，通常采用化学方法来去除这些结垢。
硫酸钙除垢剂由于具有去除钙盐结垢的良好效果，成本低廉等优点，因此备受油田工程师和研发人员的关注和重视。
为了进一步提高硫酸钙除垢剂的效果，本文将对硫酸钙除垢剂的配方进行研究与应用，以期提高其去垢效果和实际应用价值。
二、硫酸钙除垢剂的原理及配方研究硫酸钙在水中的溶解度较大，一旦与其他盐结合就会形成结垢。
硫酸钙除垢剂即是利用该原理，将硫酸钙与其他活性物质配合，形成一种可以有效去除管道内结垢的溶液。
目前，硫酸钙除垢剂的配方已经相对成熟，常见的配方包括硫酸、盐酸、乙酸等。
传统的硫酸钙除垢剂还存在着去垢效果不稳定、环境污染严重等问题，因此需要对其配方进行深入的研究。
针对硫酸钙除垢剂的配方研究，可以考虑从添加剂、PH值调节剂、温度控制剂等方面进行改进。
添加剂可以增强去垢剂的吸附性能，提高其钙盐结垢的溶解能力；PH值调节剂可调节溶液的PH值，从而影响结垢的离子平衡，从而达到去垢的效果；而温度控制剂则可以控制溶液的温度，影响其去垢效果。
在具体的配方研究中，可以通过实验室研究和仿真模拟等手段进行。
选用不同的添加剂和比例，结合不同的PH值调节剂和温度控制剂，进行实验室实验，在不同条件下研究其去垢效果和稳定性。
借助仿真模拟技术，可以模拟出不同配方下的去垢效果，为实际应用提供参考。
三、硫酸钙除垢剂的应用硫酸钙除垢剂广泛应用于石油勘探、钻井、油田开发等领域。
其主要应用场景包括：1. 油井管道清洗石油采出地层后，常常形成相当多的垢垢。
通过注入硫酸钙除垢剂，可以有效溶解管道内的结垢，恢复管道的原状，保证石油的正常提取。
2. 井下注入注射将硫酸钙除垢剂通过注射设备注入井下管道，可以快速、高效地溶解管道内的结垢，保证采油设备的正常运行。
工业管道硫酸钙的结垢去除问题
李建雄
【期刊名称】《阴山学刊：自然科学版》
【年(卷),期】2013(027)003
【摘要】针对工业管道使用过程中，经常产生CaSO4沉淀后的结垢问题，提出了两种溶解CaSO4的方法。
采用NH4HCO3物相转化后，再用HCI溶解，可以有效地提高CaSO4垢的溶解能力。
在一定实验条件下，当结垢厚度小于5ram时，85％以上的CaSO4可进行转化，使CaSO4总溶解率可达90％以上。
另外在一定条件下，能与Ca2＋离子络合生成较稳定络合物的有机络合剂，对CaSO4也有一定的溶解能力。
【总页数】2页(P89-90)
【作者】李建雄
【作者单位】包头师范学院继续教育学院,内蒙古包头014030
【正文语种】中文
【中图分类】TU81
【相关文献】
1.氧化铝工业管道及压力容器内部结疤结垢的清理
2.磷矿浮选废水结垢物硫酸钙与阻垢剂作用机理研究
3.硫酸钙型卤水连续结垢实验及清洗工艺研究
4.石膏型卤水换热器中硫酸钙结垢规律研究
5.换热面材质对硫酸钙结垢形态的影响试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。
油井硫酸钙除垢剂配方研究与应用1. 引言1.1 研究背景随着石油开采技术的不断进步和油井深度的增加，油井内部管壁和设备表面往往会因为沉积物的堆积而产生结垢问题。
硫酸盐结垢是一个常见且难以避免的情况，尤其是在含硫油田中。
硫酸盐结垢不仅会影响油井的正常生产，还会导致设备的损坏和生产成本的增加。
目前针对硫酸盐结垢问题，传统的化学除垢剂往往效果不佳且对环境友好性较差。
有必要开展更加环保高效的硫酸钙除垢剂的配方研究与应用探讨，以满足油田生产的需求，提高生产效率，降低生产成本。
本研究旨在探索硫酸钙除垢剂的性能特点及优势，从而为油田结垢问题的解决提供新的思路和解决方案。
1.2 研究意义硫酸钙除垢剂在油井生产中起着至关重要的作用，能够有效地清除沉积在管道和设备表面的垢层，提高油气生产效率。
通过研究硫酸钙除垢剂的配方及应用，可以进一步优化其性能，提高清除垢层的效果，降低油井生产过程中的能耗和成本。
随着油井深度的增加和采油难度的提高，垢层问题日益突出，因此研究硫酸钙除垢剂的配方和应用具有重要的现实意义。
不同油田的水质和管道材质也会对硫酸钙除垢剂的性能产生影响，因此深入研究其配方和应用对于不同油田的适配性具有重要意义，可为油田生产提供可靠的技术支持和保障。
1.3 研究目的本文旨在探究油井硫酸钙除垢剂的配方研究与应用，解决在油田生产过程中经常出现的沉积物和垢堵问题，提高油井产能和延长油井寿命。
通过对硫酸钙除垢剂的配方进行研究，达到降低生产成本、提高生产效率和保护油井设备的目的。
通过实际应用案例的分析，验证硫酸钙除垢剂在油田生产中的有效性和可行性，为油田生产实践提供参考依据。
本研究旨在为油田生产提供一种环保、高效的除垢剂，为我国油田生产的可持续发展做出贡献。
2. 正文2.1 硫酸钙除垢剂的配方研究硫酸钙除垢剂的配方研究是该产品研发过程中非常关键的一环。
通过不断的优化配方，可以提高产品的除垢效果和性能稳定性。
在配方研究中，通常会考虑到硫酸钙的溶解性、稳定性以及与其他成分的相容性等因素。
硫酸钙型卤水连续结垢实验及清洗工艺研究唐娜;郝建;仲成;杜威;程鹏高【摘要】Calcium sulfate type brine of Feicheng is performing scale experiment for 50 d continuously,and the cleaning technology of calcium sulfate was researched.The result showed that scale is generated mainly in high temperature (103~119.4 ℃),and the scale is hard anhydrousCaSO4.With 2% concentration of HCl,at room temperature,acid pickling for 10 h,calcium sulfate scale can be completely eliminated,the heat transfer coefficient of return to scale levels,and the cleaning process has no corrosive to equipment.%对肥城硫酸钙型卤水进行连续50d结垢实验及清洗工艺研究.结果表明,结垢主要集中在高温区(103~119.4℃),所结垢为质地坚硬的无水CaSO4.用浓度2%的HCl常温下,酸洗10h,可彻底清除硫酸钙垢,传热系数恢复至结垢前的水平,且清洗过程对设备没有腐蚀.【期刊名称】《应用化工》【年(卷),期】2017(046)004【总页数】4页(P711-714)【关键词】卤水;结垢;硫酸钙;酸洗【作者】唐娜;郝建;仲成;杜威;程鹏高【作者单位】天津科技大学化工与材料学院,天津 300457;天津科技大学天津市海洋资源与化学重点实验室,天津 300457;天津科技大学化工与材料学院,天津300457;天津科技大学天津市海洋资源与化学重点实验室,天津 300457;天津科技大学化工与材料学院,天津 300457;天津科技大学天津市海洋资源与化学重点实验室,天津 300457;天津科技大学化工与材料学院,天津 300457;天津科技大学天津市海洋资源与化学重点实验室,天津 300457;天津科技大学化工与材料学院,天津300457;天津科技大学天津市海洋资源与化学重点实验室,天津 300457【正文语种】中文【中图分类】TQ053.6硫酸钙型卤水生产真空盐在经过换热器预热过程中，会产生大量的硫酸钙垢[1-3]，换热器结垢对生产主要会有两方面的影响：一是影响传热效率，据有关资料显示，垢层厚为0.5 mm则传热系数下降30%，垢层厚为1 mm则传热系数下降50%。
由于结垢，造成热能损失[4]，产量降低，同时对生产操作的连续控制产生影响，二是诱发管路局部腐蚀[5-6]。
因此，硫酸钙型卤水生产真空盐过程中，对硫酸钙垢的预防及清洗可提高换热效率，降低运行成本，具有重要的现实意义和直接的经济效益。
本文做了硫酸钙型卤水连续50 d的结垢实验，了解硫酸钙在不同温度下的结垢情况，并配制不同浓度的HCl酸洗液[7-9]，在不同温度下酸洗硫酸钙垢，最终确定硫酸钙垢酸洗液的浓度和温度以及时间。
这样可大大降低运行成本，提高运行效率和经济效益。
1.1 试剂与仪器37%盐酸、乙二胺四乙酸二钠镁、氯化钡、硫酸钙、无水氯化钙、无水硫酸钠等均为分析纯；卤水，来自山东肥城，氯化钠浓度24.2%，硫酸钙浓度0.5%，硫酸镁浓度0.1%。
TA10钛合金列管换热器;TES1310温度传感器；HXC-500-6A超级恒温水浴；AR224CN电子分析天平；6100型X射线衍射仪；WE-20恒温槽。
1.2 硫酸钙型卤水连续结垢实验实验工艺流程见图1。
开始运行时开启卤水储罐I，对卤水储罐I进行补料时关闭I开启II，如此循环。
通过齿轮泵将原料卤水打入列管式换热器I中(共有9根列管)，流量0.5 m3/h。
管程走卤水，壳程走蒸汽。
每根列管进出口各连接两个数显温度传感器来记录进出口卤水温度及进出口蒸汽温度。
卤水经过换热器I加热以后进入换热器II共(有9根列管)进行冷却，管程走卤水，壳程走自来水。
卤水经冷却之后返回到卤水储罐中继续循环。
通过调节蒸汽出口阀门和冷却水流量控制卤水进口温度为53.1 ℃，出口温度为119.4 ℃，此后维持进口蒸汽温度、压力不变，运行期间不断调节冷却水流量，使卤水进口温度始终保持在53.1 ℃左右。
每天取样一次，分析Ca2+和SO42-浓度的变化，并进行无水CaCl2和无水Na2SO4补料。
每天取样的同时记录各检测点温度值。
直至换热器I第9根列管卤水出口温度降低8 ℃时停止实验，计算结垢前后的传热系数。
1.3 硫酸钙垢清洗工艺酸洗工艺流程见图2。
用自来水冲洗掉部分疏松污垢2 h(减轻酸洗压力)。
用2% HCl溶液进行循环清洗，定期取样检测酸洗液中Ca2+(EDTA滴定法)、SO42-(硫酸钡重量法)含量以及溶液pH。
如若发现pH出现异常，有可能出现腐蚀现象，应立即停止实验，排除故障后继续进行清洗[10]。
将酸洗废液排放到废液桶中待处理，用大量清水进行冲洗(排空系统中的残余酸洗液)，直至排出水的pH 为7左右。
废酸溶液中投加消石灰，进行酸碱中和，使pH达到5.6～6.5后方可排放。
2.1 硫酸钙结垢实验换热器I连续运行50 d的结果见表1和图3。
由表1和图3可知，连续运行50 d后，卤水出口温度由119.9 ℃降低到111.9 ℃，降低了8 ℃。
9根列管的传热系数均有不同程度的下降(其中2号列管传热系数下降率仅为1.38%，有可能是温度传感器误差所致)，1、3、4、5号列管下降率较低，说明结垢较少，6、7、8号传热系数下降率在40%左右，结垢较严重。
9号列管下降65.61%，结垢最严重。
6～9号列管结垢的XRD见图4。
由图4可知，结垢为无水硫酸钙。
硫酸钙具有逆溶解度特性，温度越高，溶解度越低，过饱和度就越大，结垢的推动力就更大，从而导致结垢更严重。
因此可知，高温区(103～119.4 ℃)相较低温区(53～103 ℃)更容易结垢。
2.2 硫酸钙垢酸洗实验2.2.1 酸洗液浓度及酸洗温度的确定不同温度下硫酸钙在不同浓度盐酸中的溶解度见图5。
HCl是一种非对称电解质，其行为并不是完全符合电解质溶液理论。
低浓度时，离子强度随着盐酸浓度的增加而增加，活度系数γ±降低。
由电解质溶液理论可知，此条件下硫酸钙质量摩尔浓度相对变大，也就是溶解度增大。
而在高浓度时，Debye-Hǜckel理论不太适用于此体系，CaSO4作为一种2∶2价型的电解质，将会形成正负离子对，发生离子缔合现象，正负离子间距变短，短程静电相互作用明显加强，从而导致溶解度降低。
所以在图5中会出现，任一温度下，随着HCl 浓度的增大，CaSO4的溶解度都呈现出先增大后减小的现象，且CaSO4溶解度最大值均出现在HCl浓度为10%处。
由γ±与温度的关系可知，温度升高引起活度系数γ±下降，故CaSO4的溶解度增大。
所以在相同浓度HCl下，25，35，45 ℃条件下CaSO4溶解度逐渐增大。
但是由于钛在盐酸中会发生腐蚀与析氢现象，其在稀HCl溶液中有一定的耐腐蚀性[4]，见表2。
由表2可知，HCl浓度低于5%，室温条件下，钛不被腐蚀。
所以选定HCl浓度为2%[8]。
由图5可知，浓度2%的HCl随温度的改变其溶液中硫酸钙浓度变化不大。
故在保证钛材换热器不被腐蚀和节约成本的前提下，选用在室温下进行清洗。
2.2.2 酸洗时间与次数酸洗时间与次数对清洗效果的影响见图6～图8。
由图6可知，4次酸洗效率呈递减趋势，这是因为刚开始清洗时钙垢较多，随着清洗时间的增加，前几根结垢少的列管可能已经清洗干净，酸洗液跟钙垢的接触面积减小，所以酸洗效率降低。
由图6中第1次、第2次酸洗曲线可以看出，前10 h CaSO4的浓度增加较快，之后缓慢增加，直至平衡。
所以酸洗时间是10 h。
由图7可知，第3次酸洗溶液中，Ca2+和SO42-等摩尔溶解，进一步佐证了污垢为硫酸钙。
由图8可知，酸洗液pH基本保持不变，维持在0.5左右，说明酸洗液中氢离子没有减少，没有发生腐蚀析氢现象。
说明常温条件下，2% HCl不会与钛发生反应。
因此，可以选用此盐酸浓度、温度对钛材换热器进行清洗。
(1)通过连续50 d的硫酸钙型卤水结垢实验，前5根列管传热系数下降20%左右，6、7、8号列管下降40%左右，第9根列管下降最大，为65.61%，说明卤水温度对结垢起到主导作用，其作用原理是随着卤水温度的升高，溶液中硫酸钙的溶解度降低，且温度越高，降低幅度越大。
(2)结垢主要集中在高温区(103～119.4 ℃)，所结垢为质地坚硬的无水CaSO4。
(3)用浓度2%HCl，在常温下，酸洗10 h后，钙垢清除彻底，传热系数恢复至结垢前的水平，且清洗过程对设备没有腐蚀。
【相关文献】[1] 杨善让，孙灵芳，徐志明．换热设备污垢研究的现状和展望[J]．化工进展，2004，23(10)：1091-1098.[2] Taborek J，Aoki，Ritter R B，et al．Fouling：The major unresolved problem in heattransfer[J]．Chemical Engineering Progress，1972，68(2)：59-68．[3] Steinhagen R，Steinhagen H M，Maani K．Problems and costs due to heat exchangers fouling in New Zealand industries[J]．Heat Transfer Engineering，1993，14(1)：19-30．[4] 刘玉林．钛材换热器硅酸盐垢的化学清洗[J]．清洗世界，2010，26(3)：12-15．[5] Quan Zhenhua,Chen Yongchang,Wang Xiurong,et al.Experimental study on scale inhibition performance of a green scale inhibitor polyaspartic acid[J].J Sci China Ser B Chem，2008，51(7)：695-699.[6] Ouyang Xinping,Qiu Xueqing,Lou Hongming，et al.Corrosion and scale inhibition properties of sodium lignosulfonate and its potential application in recirculating cooling water system[J].Ind Eng Chem Res,2006，45(16)：5716-5721.[7] 熊新宇,章大林,程新.盐酸酸洗废液的综合利用[J].金属制品,2014,40(4):66-69.[8] 颜润浦，赵吉庆，杨钢，等.工业纯钛在盐酸中的腐蚀行为[J].腐蚀与防护,2015,36(2):182-186.[9] 李洁，侯来灵，李多民.换热器结垢与清洗[J].广东化工,2009,36(1):57-58，70.[10]左玖玲.冷却水换热器结垢和腐蚀的原因及处理措施[J].化学工程师,2009(9):53-54.。
