华北电力大学2009模电试卷B及答案

华北电⼒⼤学2009模电试卷B及答案华北电⼒⼤学(北京) 2008-2009学年第2学期考试试卷(B) 班级: 姓名: 学号:⼀．（10分）设⼆极管是理想的，试判断下图中各⼆极管是否导通，并求出图（a）电路在v i=5sinωt V时的输出v o波形以及图（b）电路的输出电压V o1。

（a）（b）⼆.（10分）放⼤电路如图所⽰。

已知：C1=10µ，C e=220µ，β=100，V BE=0.7V，其余参数如图所⽰。

1.说明电路属于何种组态，画出该电路的直流通路；（5分）2.计算电路的静态⼯作点。

（5分）三.（18分）放⼤电路如图所⽰。

已知：C1=10µ，C e1=C e2=220µ，β1=β2=100，r be1=1.5K，r be2=1K，其余参数如图所⽰。

1．画出其⼩信号模型等效电路。

（4分）2．计算电路的电压放⼤倍数A v、输⼊电阻R i和输出电阻R o。

（10分）3.若R s=1K时，计算源电压放⼤倍数A vs，说明C e2对电路频率响应的影响。

（4分）四.（10分）电路如图所⽰,T1、T2为互补对称管，设V cc=12V，R L=10Ω，BJT的极限参数为ICM=2A，V(BR)CEO=30V，P CM=3W。

请回答下列问题1.D1、D2起什么作⽤？（3分）2.最⼤输出功率P om是多少？（3分）3.检验所给BJT是否能安全⼯作？并说明原因。

（4分）五.（12分）反馈放⼤电路如图⽰。

1.判断各电路中级间交流反馈的极性（要求在图上标出反馈极性）。

（4分）2.对于级间交流反馈为负反馈的电路，进⼀步判断反馈的类型，同时按深度负反馈的条件估算电路的闭环电压增益（写出表达式）。

并简单说明电路对输⼊电阻，输出电阻的影响，对信号源内阻有什么要求？（8分）（a）（b）六.（10分）集成运算放⼤器构成的运算电路如图⽰，求电路的输出电压。

1.求出电路（a）的输出电压。

(模拟电子技术Ⅱ)课程考试试卷(B)卷 考试时间 120分钟，满分100分要求：闭卷[√ ]，开卷[ ]；答题纸上答题[√]，卷面上答题[ ] (填入√)一、填空（20分）1．PN 结加反向电压时，空间电荷区将 。

A. 变窄B. 基本不变C. 变宽2．当晶体管工作在放大区时，发射结电压 偏，集电结电压应为 偏。

3．工作在放大区的某三极管，如果当I B 从12μA 增大到32μA 时，I C 从1mA 变为2mA ，那么它的β约为 。

4．在本征半导体中加入五价元素，形成N 型半导体，其多数载流子为： 。

5．放大电路的静态分析通常使用的两种方法是 、 。

6．直接耦合放大电路存在零点漂移的原因是 。

7．差分放大电路主要用来抑制 。

8．振荡电路一般有三种，分别是： 、 、 。

9．互补对称式功率放大电路中，根据静态工作点的设置不同，电路可以处在甲类、乙类和甲乙类，则甲类功放电路缺点是： ，乙类功放电路的缺点是： ，甲乙类功放电路的优点是： 。

10．整流的作用是将 电转换成 电。

11．集成运放理想化的三个条件是： 、 、 。

二、（10分）如图示，tV u V E i ωsin 105==，，二极管正向压降忽略，画出输出电压uo 的波形。

（第二题图）三、（15分）电路如图所示，晶体管的β＝80，r be =1k Ω。

（1）求出Q 点；（2）分别求出R L ＝∞和R L ＝3k Ω时电路的Au 和Ri 及Ro 。

四、（10分）已知一个电压串联负反馈放大电路的电压放大倍数Au f ＝20，其基本放大电路的电压放大倍数Au 的相对变化率为10％，Au f 的相对变化率小于0.1％，试问F 和Au 各为多少？（第四题图） （第五题图）五、（10分）判断如图的电路为什么类型的负反馈？六、（10分）求如图输出U O 与输入U I2、U I2之间的关系。

（第六题图） （第七题图）七、（10分）计算如图中的阈值电压，并画出电压传输特性。

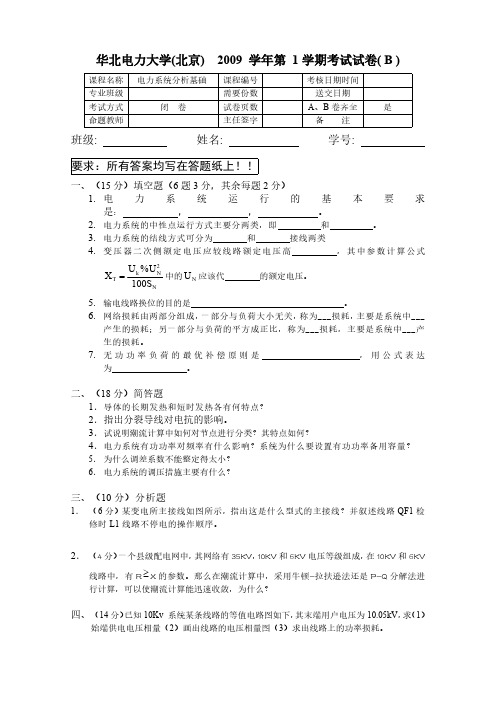

华北电力大学(北京) 2009 学年第 1学期考试试卷( B )课程名称电力系统分析基础课程编号考核日期时间专业班级需要份数送交日期考试方式闭 卷试卷页数A 、B 卷齐全是命题教师主任签字备 注班级: 姓名: 学号: 要求：所有答案均写在答题纸上！！一、（15分）填空题（6题3分，其余每题2分）1.电力系统运行的基本要求是： ， ， 。

2.电力系统的中性点运行方式主要分两类，即 和 。

3.电力系统的结线方式可分为 和 接线两类4.变压器二次侧额定电压应较线路额定电压高 ，其中参数计算公式中的应该代 的额定电压。

2k N T N U %U X 100S =N U 5.输电线路换位的目的是 。

6.网络损耗由两部分组成，一部分与负荷大小无关，称为___损耗，主要是系统中___产生的损耗；另一部分与负荷的平方成正比，称为___损耗，主要是系统中___产生的损耗。

7.无功功率负荷的最优补偿原则是 ，用公式表达为 。

二、（18分）简答题1．导体的长期发热和短时发热各有何特点？2．指出分裂导线对电抗的影响。

3．试说明潮流计算中如何对节点进行分类？其特点如何？4．电力系统有功功率对频率有什么影响？系统为什么要设置有功功率备用容量？5．为什么调差系数不能整定得太小？6．电力系统的调压措施主要有什么？三、（10分）分析题1．（6分）某变电所主接线如图所示，指出这是什么型式的主接线？并叙述线路QF1检修时L1线路不停电的操作顺序。

2．（4分）一个县级配电网中，其网络有35KV ，10KV 和6KV 电压等级组成，在10KV 和6KV 线路中，有R X 的参数。

那么在潮流计算中，采用牛顿-拉扶逊法还是P-Q 分解法进≥行计算，可以使潮流计算能迅速收敛，为什么？四、（14分）已知10Kv 系统某条线路的等值电路图如下，其末端用户电压为10.05kV ，求（1）始端供电电压相量（2）画出线路的电压相量图（3）求出线路上的功率损耗。

试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

3．我国电力系统的额定电压等级为（ D ）A ： 3、6、10、35、110、220（KV ）B ： 3、6、10、35、66、110、220（KV ）C ： 3、6、10、110、220、330（KV ）D ：3、6、10、35、60、110、220、330、500（KV ） 4．电能质量是指（ D ）A ：电压的大小 B:电压的大小和波形质量 C ：电压大小，电流大小 D:电压大小，波形质量，频率 5. 和架空输电线相比，同截面电缆的电纳（ A ）。

A ：大B ：小C ：相等D ：都不对6. 中性点不接地系统，发生单相故障，非故障相电压上升为（ A ）。

A ：相电压的3倍； B ：相电压的2倍； C ：相电压； D ：3倍的相电压。

7. 电力系统发生两相短路故障，（BC 短路）则故障相电压为（ C ）。

A ：A CB U U U ...31== B ： AC B U U U ...21== C ：A C B U U U ...21-==D ：A C B U U U ...21==8. 电力系统发生三相短路后，短路电流（周期分量与非周期分量之和）的最大值一般出现在短路后（ C ） A ：0秒； B ：0.005秒； C ：0.01秒； D ：0.02秒。

9. 短路电流量大的短路为（ D ）A ：单相短路B ：两相短路C ：两相短路接地D ：三相短路10. P －δ曲线被称为（ D ）Ａ：耗量特性曲线 B ：负荷曲线 C ：正弦电压曲线 D:功角曲线11．理想同步发电机，q 轴同步电抗xq 和次暂态电抗xq ″的大小顺序是（ B ） A ：xq=xq ″ B ：xq ＞xq ″ C ：xq ＜xq ″ D ：都不对 12．单相短路中，附加阻抗∆Z 为（ C ）A ：Z 0ΣB ：Z 2ΣC ：Z 0Σ+ Z 2ΣD ：Z 0Σ∥Z 2Σ 13．单相短路的序分量电流边界条件是（ B ）A ：i 1+i 2+i 0=0B ：i 1=i 2=i 0C ：i 1+i 2=0D ：i 1=i 2 14.等面积定则主要用于分析简单系统的（ D ）A ：潮流计算B ：故障计算C ：调压计算D ：暂态稳定分析15．一台发电机（空载）出口发生三相短路故障，如果发电机次暂态电抗标幺值25.0'=‘d X ，则发电机短路电流交流分量的初始有效电流''I 为额定电流的（ B ）。

湖南人文科技学院 通控 系通信专业07级 2008---2009学年第一学期模拟电子技术课程自测试卷(B)答案考核方式: （闭卷) 考试时量：120 分钟一、填空题：（每空1分，共20分）1、掺杂半导体按掺入杂质元素的不同，可分为 N 型半导体和 P 型半导体。

2、已知晶体三极管的额定功耗P CM =120mW ，当V CE =5V 时，为使晶体三极管安全工作，其集电极电流不能超过24mA 。

3、如图1所示的功率放大电路处于乙类工作状态，其静态损耗为 0 ；电路的最大输出功率为LccR V 221 ，每个晶体管的管耗为最大输出功率的0.2倍，每个晶体管承受的最大电压为2V CC 。

4、在深度负反馈时，放大电路增益A F 与反馈系数F 间的关系为A F =1/F 。

5、直流稳压电源中，电容滤波和电感滤波适用于不同的情况，当负载电阻为1Ω，电流为10A 时，应选用 电感 滤波。

6、晶体三极管处于放大状态时，发射 结正偏， 集电 结反偏。

7、由放大电路的非线性特性引起的失真称为 非线性 失真。

8、放大电路可分为四种类型，即电压放大、电流放大、互阻放大和互导放大。

9、场效应管按基本结构分，主要有两大类：MOSFET 和JFET 。

10、三端集成稳压器7912的输出电压是 -12 伏。

11、差分放大电路两输入端的输入电压分别为V i1和V i2，则差模电压V id =V i1-Vi2，共模电压V iC =(V i1+V i2)/2。

二、判断题：（下列说法是否正确，凡对者打“ √ ”，错者打“ × ” 每小题1分，共12分）(× )1、P 型半导体内的载流子只有空穴。

( √ )2、共射放大电路中存在密勒效应，共基放大电路中没有密勒效应。

( × )3、多级放大电路中，用差分式放大电路作直接耦合放大器的输入级是为了获得很大的放大倍数。

( √ )4、面接触型二极管适用于整流，不适于高频电路中。

电气信息工程学院 08级各专业专业级班姓名:学号:2009 —2010 学年春季学期期末考试试题。

------------------------------------密------------------------------------封------------------------------------线---------------------------------北方民族大学试卷题目一二三四五总成绩复核得分阅卷教师课程代码： 01100400 课程：模拟电子技术（B卷）一、填空题（10×1分=10分）1、二极管最主要的特性是单向导电性。

2、双极型三极管具有放大作用的外部条件是发射结正向偏置，集电结反向偏置。

3、场效应管是电压控制型半导体器件。

4、某仪表中的放大电路，要求输入电阻大，输出电流稳定，应选用电流串联负反馈。

5、正弦波振荡电路的相位平衡条件是n=1,2,3… ；幅值平衡条件是 AF=1 。

6、分析功率放大电路工作的常用分析方法是图解法。

7、桥式整流二极管的最高反向工作电压是变压器副边电压有效值的倍。

8、运算放大器的输入级要求有较高的输入电阻和很强的共模抑制能力，因此采用差分放大电路。

二、选择题（5×3分=15分）1、 PN结加正向电压时，空间电荷区将（ A ）。

A 、变窄 B、基本不变 C 、变宽2、=0V时，能够工作在恒流区的场效应管有（ C ）。

A 、结型管 B、增强型MOS管 C 、耗尽型MOS管3、直接耦合放大电路存在零点漂移的主要原因是（ C ）。

A 、电阻阻值有误差 B、晶体管参数的分散性 C 、晶体管参数受温度影响 D、电源电压不稳定4、差分放大电路的差模信号是两个输入端信号的（ A ）。

A 、差 B、和 C 、平均值5、电压跟随器具有（ A ）的特点，常用作缓冲器。

A 、输入电阻很大，输出电阻很小 B、输入电阻很小，输出电阻很小 C 、输入电阻很大，输出电阻很大三、判断题（10×1分=10分）1、利用微变等效电路，可以很方便的分析计算小信号输入时的静态工作点。
