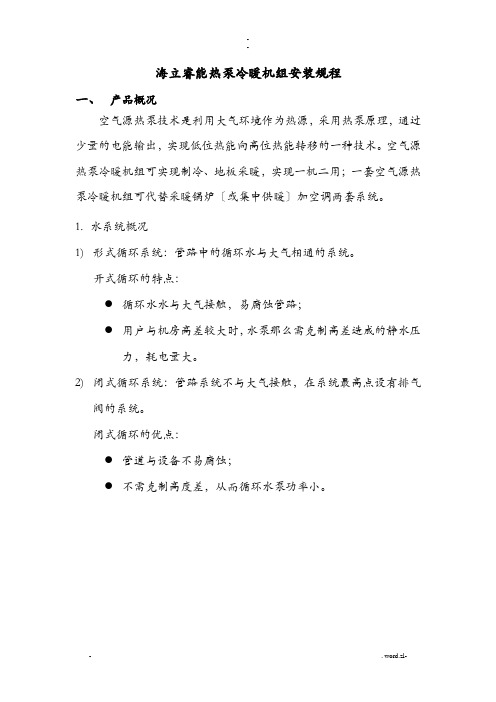

海立睿能热泵冷暖机组安装规程一、产品概况空气源热泵技术是利用大气环境作为热源，采用热泵原理，通过少量的电能输出，实现低位热能向高位热能转移的一种技术。
空气源热泵冷暖机组可实现制冷、地板采暖，实现一机二用；一套空气源热泵冷暖机组可代替采暖锅炉〔或集中供暖〕加空调两套系统。
1.水系统概况1)形式循环系统：管路中的循环水与大气相通的系统。
开式循环的特点：●循环水水与大气接触，易腐蚀管路；●用户与机房高差较大时，水泵那么需克制高差造成的静水压力，耗电量大。
2)闭式循环系统：管路系统不与大气接触，在系统最高点设有排气阀的系统。
闭式循环的优点：●管道与设备不易腐蚀；●不需克制高度差，从而循环水泵功率小。
3) 同程式系统：并联环路中的各支路的流程都是相等的系统。
◆优点：系统的水力稳定性好，各设备间的水量分配均衡。
◆缺点：由于采用回程管，管道的长度增加，水阻力增大，使水泵的能耗增加，并且增加了初投资。
4) 异程式系统：并联环路中的各支路流程不等的系统◆异程式系统的优点：异程式系统简单，耗用管材少，施工难度小。
◆异程式系统的缺点：各并联环路管路长度不等，阻力不等，流量分配难以平衡。
风机盘管T 供水回水T 风机盘管风机盘管T5)定水量系统：系统中循环水量为定值，或夏季和冬季分别采用不同的定水量，负荷变化时，改变供、回水温度以改变制冷量或制热量的系统。
优点：定水量系统简单，操作方便，不需要复杂的自控设备和变水量定压控制。
用户采用三通阀，改变通过表冷器的水量，各用户之间互不干扰，运行稳定。
缺点：系统水量均按最大负荷确定，而最大负荷出现的时间很短，即使在最大负荷时，建筑物各朝向的峰值负荷也不会在同一时间出现。
绝大多数时间供水量都是大于所需要的水量，水泵的无效能很大。
另外，如多台冷冻机和水泵供水，负荷小时，有的冷冻机停顿运行，而水泵却全部运行，那么供水温度会升高，会是表冷器等设备的降湿能力降低，会加大室的相对湿度。
6)定水量系统，一般适用于间歇性降温的系统〔影院、剧场、大会议厅等〕和空调面积小、只有一台冷冻机和一台水泵的系统。
第1篇一、热泵工程施工流程1. 施工准备阶段（1）工程立项：确定项目可行性，编制项目建议书，进行可行性研究。
（2）设计阶段：根据项目需求，进行热泵系统设计，包括热泵机组选型、系统布局、设备选型等。
（3）施工图设计：根据设计要求，绘制施工图，明确施工方案。
2. 施工阶段（1）场地平整：对施工场地进行平整，确保地基承载力满足热泵系统安装要求。
（2）设备安装：按照设计要求，安装热泵机组、水泵、管路等设备。
（3）管路铺设：根据施工图，铺设管道，包括冷水管道、热水管道、回水管道等。
（4）系统调试：完成设备安装后，进行系统调试，确保热泵系统运行正常。
3. 竣工验收阶段（1）资料整理：收集施工过程中形成的各类资料，包括设计文件、施工图纸、设备清单、验收报告等。
（2）质量验收：按照相关规范，对热泵系统进行质量验收，确保工程质量。
（3）交付使用：完成质量验收后，将热泵系统交付使用。
二、热泵工程施工注意事项1. 施工人员要求：热泵工程施工人员应具备相关专业知识，熟悉热泵系统安装、调试和运行维护。
2. 设备选型：根据项目需求，合理选择热泵机组、水泵、管路等设备，确保系统性能和稳定性。
3. 施工安全：施工现场应确保安全，严格按照施工规范进行操作，防止安全事故发生。
4. 环保要求：热泵工程施工过程中，应遵守环保法规，减少对环境的影响。
5. 质量控制：加强施工过程中的质量控制，确保工程质量符合设计要求。
6. 运行维护：热泵系统交付使用后，应定期进行维护保养，确保系统长期稳定运行。
总之，热泵工程施工是一项系统工程，涉及多个环节。
在施工过程中，应严格按照规范和标准进行操作，确保工程质量，为用户提供安全、舒适、环保的热泵系统。
第2篇一、热泵工程施工概述热泵工程施工主要包括以下几个方面：1. 施工准备：包括项目立项、设计、施工方案编制、施工组织设计、施工图纸会审、施工材料设备采购等。
2. 施工工艺：包括地源热泵、空气源热泵、水源热泵等不同类型热泵的施工工艺。
热泵工程施工程序、施工方法及技术措施一、 热泵热水系统单位工程施工流程设备安装方法及规范1. 设备安装流程图开箱检查→基础验收→基础放线→布放垫铁组→设备就位→地脚螺栓灌浆→设备精平→垫铁组焊固→二次灌浆→设备装配、调整→加注油液→接通电源、水源→仪表调校→设备试运转→联动试车2. 设备开箱检查：会同总包方、建设单位、监理单位、设备供应部门共同开箱验收,最后将检查记录由参与人员会签盖章、存档;3. 机组隔振：正确安装橡胶减振垫;4. 机组校正：用水平仪或用灌水的透明塑料管,对正水准孔的中心及水柱液面,使胶管两端水液柱取平测定机器上的水平测点,抬高壳体,调整斜垫铁或插入钢垫片,找正找平后,拧紧地脚螺栓;5.二、热泵热水系统水管道安装方法及规范 1. 水系统管道安装流程施工配合电源及控制系统水 系 统施工配合预制安装系统安装设备、水箱安装系统安装预制加工施工准备系统调试保 温2.管道支架的制作安装名称直径MM12141618202532405063759011 0最大间距立管水平管冷水管施工准备材料进场现场清理型钢除锈刷漆支架制作安装水管除污除杂物管道坡口现场熔接调整冲洗试压验收保温（1） 支吊架的位置应正确、平整、牢固,与管道应接触良好,塑料管PPR 管道支架最大间距：（2） 4.2.2当管道支吊架设计无要求时,应遵循下列基本原则进行选择;管道不允许有位移的地方,应设置固定支架;管道无垂直位移或者垂直位移很小的地方,可装活动支架或刚性吊架;（3） 管道支、吊、托架的安装,应符合下列规定： 位置正确,埋设平整牢固;固定支架与管道接触应紧密,固定牢靠;滑动支架应灵活,滑托与滑槽两侧间应留有3-5mm 的间隙,纵向移动量应符合设计要求;无热伸长管道的吊架、吊杆应垂直安装;有热伸长的管道吊架、吊杆应向热膨胀的反方向偏移;固定在建筑结构上的管道支、吊架不得影响结构的安全;（4） 采用金属制作的管道支架,应在管道与支架间加衬非金属垫或套管;3. 工艺管道安装：（1） 严格按图纸含设计变更、会议纪要及施工规范对管道进行安装;（2）管道施工前应协调处理好现场环境;工艺管道均在土建抹完贴面底层灰后安装,以便严格控制管道距墙面的距离及垂直度,施工立管前应统一吊线;（3）P PR管材、管件安装前应进行外观检查,其外表面不得有裂纹、分层、砂眼、凹陷等缺陷;管材壁厚均匀度及椭圆度,不应超过允许公差范围;（4）管子切割、钻孔与焊接完毕后,内部应清理干净,不允许留有残余物及其它脏物;同时管道切口要平整、与管中心垂直;（5）管道安装顺序：先立管安装,后干管安装,然后支管安装;（6）管道安装原则：支管让主管,小管让大管,有压管让无压管;（7）管路系统中,所有各种支架安装应牢固,位置正确,无歪斜,松动现象;管道要与支架接触紧密;并用线坠、水平尺检查好垂直度或坡度;阀门、伸缩节等安装也应注意其方向和位置;法兰安装严格按操作规格,保持同轴,螺栓孔中心偏差不得超过孔径5％,且安装方向一致,紧固螺栓应按“＋”法对称,均匀,松紧适度,外露的长度不大于2倍的螺距;（8）P PR管连接时采用熔接连接;胶接应保证在干燥的作业环境下进行,使用同一厂家的管件及附件,严防漏水;管道连接采用手持式熔接器进行热熔连接;连接前,应先清除管道及附件上的灰尘及异物;当机器红灯亮起并稳定后,对准要连接的管道件DN〈50热熔深度为1-2MM,DN〈110热熔深度为2-4MM;连接时,无旋转地把管端插入加热套内,达到预定深度;同时,无旋转地把管件推到加热头上加热,达到加热时间后,立即把管子与管件从加热套与加热头上同时取下,迅速无旋转地、均匀用力插入到所要求的深度,使接头处形成均匀凸缘;在规定的加热时间内,刚熔接好的接头还可进行校正,但严禁旋转;管材和管件加热时,应防止加热过度,使厚度变薄;管材在管配件内变形;在热熔插管和校正时,严禁旋转;操作现场不得有明火,严禁对管材用明火烘弯;将加热后的管材和管件垂直对准推进时用力要轻,防止弯头弯曲;连接完毕,必须紧握管子与管件保持足够的冷却时间,冷却到一定程度后方可松手;当PP-R管与金属管件连接时,应采用带金属嵌件的PP-R管作为过渡,该管件与PP-R管采用热熔承插方式连接,与金属管件或卫生洁具的五金配件连接时,采用螺纹连接,宜以聚丙乙烯生料带作为密封填充物;如拖布池上接水龙头,就在其上PPR管末端安装内牙弯头内有螺纹;管道安装过程中,不得用力过猛,以免损伤丝扣配件,造成连接处渗漏;管材切割也可采用专用管剪切断：管剪刀片卡口应调整到与所切割管径相符,旋转切断时应均匀加力,切断后,断口应用配套整圆器整圆;断管时,断面应同管轴线垂直、无毛刺;（9）排水管道坡度,必须保证不小于标准坡度d=50,i=；d=80,I=; d=100,i=；d=150,i=; d=200,i=坡向排水方向,严禁返坡;（10）所有工艺管道、管线通过预埋套管后,空隙处必须做防水处理;（11）管路打压：介质采用水,试验压力为工作压力的倍,但最低不小于6 kgf/cm2 ；2小时内压降不得大于cm2,且外表无渗漏方为合格;管道工作压力不大于kgf/cm2;（12）管道试压合格后,应对管道支架进行防锈处理;刷漆前清除干净其表面杂物,后均匀、刷全油漆,至少2遍;（13）管道安装完毕后应进行冲洗消毒;消毒以每升水含20~30mg游离氯的清水灌满管道后,静置24h 以上;再用清洁水冲洗干净,提样化验,直至合格为止;（14）水处理设备房的管道应进行外观处理：a、根据工艺管道性能标注不同颜色水流指示箭头;b、设备及水处理间的其他附属措施要刷色均匀、协调;C、对水处理间吊架位等影响观瞻的要在规范允许范围内予以改进;（15）试压：本工程结合分区情况进行水压试验,水压试验按如下步骤进行：将试压泵设置在首层或管道入口处,试压前将预留口堵严,关闭入口总阀门和所有泄水阀门及低处放气阀门,打开各路及主管阀门和系统最高处的放气阀门,打开水源阀门,往系统内充水,满水后将阀门关闭,检查全部系统,如有漏水处应做好标记,并进行处理,修好后再充满水进行加压,而后复查,如管道无渗漏,并持续到规定时间、压力降在允许范围内,应通知有关单位验收并办理验收记录,然后拆除试压水泵和水源,把管道系统内水泄净;（16）管道冲洗：管道试压合格后,再进行水冲洗,自上而下拆开空调末端设备,冲洗出清水为合格;三、配电及电器控制系统安装方法及规范1.电气配电、动力系统安装（1）电气设备和安装主要是变压器,低压配电柜、配电箱的安装,安装时应作好设备检查,底座要固定牢固,标高水平度应苻合规范要求;（2）电缆桥架安装,电缆桥架沿垂直敷设和管架水平敷设,桥架安装时应垂直、水平,支架不得用气、电焊进行打孔,桥架连接处应不小于BV4mm2黄绿双色线进行跨接,垂直、水平支架间距不得大于2m,垂直、水平偏差每米不得大于2mm;（3）电缆敷设前应测试绝缘电阻并作好记录可对照检查出厂检验报告,1KV以下用1KV摇表测试,电阻>10MΩ,测试完后电缆头应封好,敷设电缆前核对电缆型号,电压等是否符合设计要求,并检查绝缘是否良好;放电缆时,应避免在地面或支架上摩擦拖拉,并注意防止机械损伤,并在终端或接头处留有余量;电缆敷设前24小时内所处环境温度及敷设现场的温度应符合要求;（4）电缆与热力管道及热力设备之间的净距离平行时不小于1m,交叉时不小于;若在钢管内穿电缆时,管口要锉光滑,无毛刺,要用相应规格橡塑护口保护,电缆敷设要整齐,固定间距合理,固定电缆时应用软塑料材料作衬垫,电缆备用长度预留为3m以上,穿管时要做好防水准备,编好回路编号或标牌;（5）穿线时管内应无接头、无扭结、无划伤现象,所有接头均接于接线盒内,接头处塘锡或螺丝接线后,用黄腊带和黑包布缠绕,钢管管口用橡塑护口保护;导线占导管的截面积应为40%,穿线到位后应对各回路进行绝缘电阻测试,电阻值>Ω;（6）灯具应按设计要求进行定货,安装时成排灯具应成一线,通电运行时控制器具应灵活,灯头无闪烁,保持面板整洁,同一类型开关方向应一致;（7）系统接地装置的安装所有电气装置中,由于绝缘损坏而可能带电的金属或钢架结构应有保护接地,交流设备的接地,除采取埋设钢管或角铁作接地极外,一般可利用自然接地体,如水管、金属结构;接地线的规格应按设计规定敷设;接地干线至少在两点与接地网相连接;电气装置的每个接地部分,应以单独接地线与接地干线相连接,不得在一个接地线中串接几个设备的接地;接地线应作防腐处理;工作接地线应按设计要求,采用铜芯绝缘导线不得利用镀锌扁铁或金属软管;由控制室引至接地体的工作接地线,在通过墙壁时,应穿入钢管或其它坚固的保护管;工作接地线与保护接地线,必须分开,保护接地导线不得利用金属软管;接地装置施工完毕后,及时作隐蔽工程验收;即测量接地电阻；查验应提交的技术文件；审查施工质量;2.配管及管内穿线：（1）暗管、盒施工：本工程室内布线一般穿PVC管或钢管在墙、地坪及天栅内暗敷,其管径按图纸要求,5根BV—4mm2以下穿一根PVC20管,5根及以上穿两PVC20管的原则配线;（2）管暗敷：PVC管的连接采用成品管接头,管口应平整、光滑、连接管两端涂专用胶合剂粘接,PVC管在现浇混凝土中敷设时,每2米左右应将管子与板筋绑扎固定,PVC与盒箱的连接采用成品管盒连接件,连接结合处涂胶合剂粘接;为保护伸出楼板的管子不破坏,在管子旁边竖立一高出出线管的Φ8以上钢筋做保护用,钢筋与板筋点焊固定;（3）电线保护管在明配时,管子及支架平直牢固,排列整齐,管子弯曲处无明显折皱,弯曲半径≥6D,当线路暗配时,弯曲半径不应小于管外径的6倍,当埋设于地下线混凝土内时,其弯曲半径不应小于管外径的10倍,管子进入盒箱处顺直,进入电气设备和器具的管口位置正确；3.桥架敷设：（1）桥架水平敷设时支撑跨距一般为—3m,垂直敷设时固定间距不大于2m,在距桥架弯曲段与直线段接合处300—600mm的直线段侧设置一个支吊架,当桥架弯曲半径大于300mm时,还应在弯通中部增设一个支、吊架;对桥架的支、吊架位置误差应严格控制,支、吊架的同层横档应在同一水平面上,防止纵向偏差过大使安装后的桥架在支、吊点悬空而不能与支、吊架直接接触,其高低偏差不应大于5mm;电缆桥架的末端,应作用终端板,桥架连接板的螺栓应坚固,螺母应位于桥桥架的外侧;电缆桥架的产品合格证,出厂检验报告应齐全,板材厚度及防腐层材料应符合国家现行有关标准的规定;（2）电缆桥架系统应具可靠的电气连接并接地,桥架通长敷设-40×4镀锌扁钢作接地干线,每段包括非直线段桥架应至少有一点与接地干线可靠连接;电缆桥架在穿过防火墙、电气竖井的墙及楼板时,应从防火隔板、防火堵料等材料作好密封隔离;4.电缆敷设：（3）电缆敷设采用人力或机械牵引敷设,采用机械牵引敷设电缆时,在井道中每隔一层楼放好滚轮,使电缆牵引时不与支架或地面磨擦,机械牵引速度不超过15mm/min,每根电缆留出1m左右预留长度;电缆沿桥架敷设应排列整齐,不应出现交叉现象,垂直敷设的电缆每隔~2m处应加以固定,电缆固定楞以用尼龙卡带或电缆卡子进行,在电缆的首尾端及接头挂电缆标志牌,标志牌上应注明线路编号、电缆型号、规格、起止地点,标志牌应规格统一,字迹清晰不易脱落,挂装牢固;电缆终端头采用塑料带包缠,包缠应紧密,形状呈零核状,芯线用压线钳压按接线鼻子,根据不同的相位,使用黄、绿、红、淡蓝、黑五色塑料带分别包缠电缆各芯线至接线鼻子的压接部位;（4）电缆敷设完,对每根电缆用1000v摇表摇测绝缘电阻,绝缘电阻值应大于10MΩ,测试后应将芯线分别对地放电;。
热泵热水机组系统安装工程施工工艺1．总则1．1工程概况本工程为XXXXXX医院机场路院区热泵热水机组系统安装工程,工程位置为楼顶设备及管道安装。
本工程安装的热泵热水机组的连接水循环管道，全部采用不锈钢管道。
管径DN25---DN150，该工程不锈钢管道总工程量约500m。
不锈钢管道壁厚从δ=2.5---5.0mm，全部采用焊接。
1.2适用范围不锈钢管道应用已经非常广泛，如自来水、热水、直饮水、供暖和工业管等系统。
运用的范围涉及医院、宾馆、军队、学校、电视台、商业大厦、居民住宅、大型办公楼等系统。
1.3编制依据的标准及规范1.3.1建筑给水排水及采暖工程施工质量验收规范GB50242-20021.3.2薄壁不锈钢水管（GB/T1922.8-2003）1.3.3现场设备工业管道焊接工程施工验收规范GB50236-982.施工准备2.1技术准备2.1.1开工前，施工员必须仔细审阅图纸，编制施工方案，并向班组作全面技术交底，以保证安装质量。
2.1.2管道工必须经过技术培训，经考核合格后，取得相应上岗证，方可上岗操作。
2.1.3不锈钢氩弧焊工必须持证上岗,上岗前应进行专业知识的培训。
2.2材料准备不锈钢管道及管件必须符合设计要求，并具有检验报告，生产合格证。
不符和要求的材料坚决不允许使用。
2.3主要设备①氩弧焊机两台。
②管道切割机。
③氩气瓶。
④氩气表。
2.4施工作业条件屋顶墙壁管道已具备施工条件，楼顶水箱已安装完成。
2.5人员准备2.5.1技术负责（工长）1人编制施工方案、设备材料计划。
抓好施工进度、质量检查、安全生产、竣工验收等工作。
2.5.2施工班长 1人对现场工人进行分工并协助技术负责（工长）抓好施工进度、质量检查、安全生产、竣工验收等工作。
2.5.3管道工 4人负责管道的切割、下料及材料安装。
2.5.4氩弧焊工 2人2.5.5质量安全员 1人抓好质量检查并对整个施工现场、设备、材料、人员监督检查安全无事故。
热泵安装实施方案一、前期准备工作。
在进行热泵安装之前，需要对安装环境进行充分的调研和准备工作。
首先要对安装地点进行勘察，确保安装地点的结构和条件符合热泵的安装要求。
同时，需要对热泵的型号和规格进行详细的了解，确保选择的热泵能够满足安装地点的需求。
另外，还需要准备好安装所需的材料和工具，确保在安装过程中能够顺利进行。
二、安装过程。
1. 安装地点准备。
在确定好安装地点后，需要对地面进行清理和平整，确保安装地点的平整度和稳定性。
同时，还需要对周围环境进行清理，确保安装过程中没有任何障碍物和安全隐患。
2. 安装支架。
在安装热泵的过程中，需要先安装好支架。
支架的安装要求稳固牢固，能够承受热泵的重量并保持稳定。
安装支架时，需要根据实际情况进行调整，确保支架的安装位置和角度符合要求。
3. 连接管路。
在安装支架后，需要进行管路的连接工作。
管路的连接需要严格按照热泵的安装说明进行，确保连接的牢固和密封。
同时，还需要对管路进行测试，确保没有漏水和泄露。
4. 电气接线。
在完成管路连接后，需要进行电气接线工作。
电气接线需要按照热泵的电气图纸进行，确保接线的正确和安全。
在进行接线工作时，需要注意绝缘和防水，确保电气系统的安全性。
5. 系统调试。
完成电气接线后，需要对整个系统进行调试。
调试过程中，需要逐步启动系统，检查各部分的工作状态和参数，确保系统能够正常运行。
在调试过程中，需要对系统进行多次测试，确保系统的稳定性和可靠性。
三、安装后的检查和维护。
在完成热泵的安装后，需要对整个系统进行检查和维护。
首先要对安装过程中的各个部分进行检查，确保没有任何问题和隐患。
同时，还需要对系统进行定期的维护和保养，确保系统能够长期稳定运行。
总结，热泵的安装是一个复杂的过程，需要充分的准备和严格的操作。
只有在严格按照安装要求进行操作，并对安装后的系统进行检查和维护，才能确保热泵的安装质量和运行稳定性。
希望本文介绍的热泵安装实施方案能够对您有所帮助。
第1篇一、工程概况1. 工程名称：XX地区热泵热风机安装工程2. 工程地点：XX市XX区XX街道3. 工程规模：共计XX套热泵热风机安装4. 工程工期：XX天5. 工程负责人：XX二、施工准备1. 施工人员：组织一支具有丰富经验的专业施工队伍，包括安装工、电工、管道工等。
2. 施工材料：根据工程需求准备相应的热泵热风机、管道、阀门、保温材料等。
3. 施工工具：准备扳手、螺丝刀、焊接设备、切割机、电钻等施工工具。
4. 施工图纸：熟悉施工图纸，明确安装位置、尺寸、要求等。
三、施工步骤1. 施工现场准备（1）清理施工现场，确保场地平整、无障碍物。
（2）检查设备、材料是否齐全，符合要求。
（3）安装设备基础，确保设备稳定。
2. 管道安装（1）根据施工图纸，确定管道走向、尺寸、接口位置。
（2）安装管道，注意管道连接处密封性，避免泄漏。
（3）管道安装完成后，进行试压，确保管道无泄漏。
3. 热泵热风机安装（1）根据施工图纸，确定热泵热风机安装位置。
（2）安装设备基础，确保设备稳定。
（3）安装热泵热风机，注意连接电缆、管道等。
（4）检查设备运行状态，确保设备正常工作。
4. 电气系统安装（1）根据施工图纸，确定电气系统布置。
（2）安装电气设备，包括配电箱、电缆、插座等。
（3）连接电缆，确保连接牢固、无松动。
（4）进行电气系统测试，确保电气设备正常工作。
5. 保温施工（1）根据施工图纸，确定保温材料、厚度、施工方法。
（2）对管道、设备进行保温施工，确保保温效果。
（3）检查保温层质量，确保无脱落、破损。
6. 工程验收（1）对安装完成的设备、管道、电气系统进行验收。
（2）检查设备运行状态，确保符合要求。
（3）整理施工资料，提交验收报告。
四、施工质量控制1. 严格按施工图纸、规范进行施工，确保工程质量。
2. 施工过程中，加强监督检查，发现问题及时整改。
3. 对安装完成的设备、管道、电气系统进行严格验收，确保符合要求。
五、施工安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。
热泵设计安装方案什么是热泵？热泵是一种能够将低温热源转化为高温热源的设备。
它是通过循环工作来将地下或空气中的热量转移到环境中。
热泵通过将热量从低温环境中提取出来，然后将其传输到高温环境中，来提供加热或冷却的效果。
热泵具有环保、节能、安全等优点，因此逐渐被广泛应用于室内空调、供暖、热水等方面。
热泵设计针对建筑物以及不同类型的房屋，需要根据实际情况进行不同的热泵设计。
热泵设计主要包括热负荷计算，设备选择，管路设计等方面。
下面我们分别对其进行详细介绍。
热负荷计算热负荷计算是热泵设计的首要环节。
只有通过准确的热负荷计算，才能够确定热泵的容量，从而达到最佳的加热与制冷效果。
热负荷计算需要考虑建筑的面积、墙体材料、窗户尺寸等因素。
具体的计算方法可以通过各种软件或者工具进行计算。
设备选择热泵设备的选择也是热泵设计中重要的一环。
在设备选择时，需要考虑以下几个方面：•设备功率和容量•高效节能•保修期限和维修保养费用•产品品牌和认证情况通过综合考虑以上因素，选择合适的热泵设备，可以最大化热泵的性能和使用寿命。
管路设计管路设计也是热泵设计中不可忽视的环节。
根据建筑的布局和实际情况，需要采用不同的管路设计。
在管路设计中，需要考虑以下几个因素：•管路长度及管径尺寸•管路所在地与环境温度•冷却剂的质量和流速通过对管路设计的细致考虑，可以确保热泵的正常使用，并且避免在使用过程中出现问题。
热泵安装安装流程热泵安装主要分为四个步骤：准备工作、装置泵室、安装管路和电力连接以及系统调试。
在进行热泵安装之前，需要先确定热泵的使用需求以及选择合适的设备。
在进行具体安装之前还需完成以下准备工作：•构建泵室•确定室内与室外的换热器位置•根据热地图计算管路长度和尺寸在泵室建设完毕后，接下来需要进行管路和电力连接安装。
在管路和电力连接安装完毕后，热泵系统还需要进行调试，检查热泵的运行情况是否正常。
安装要点在进行热泵安装时，需要注意以下几个要点：•泵室四壁需要使用耐火材料进行包裹•确保管路质量过关，避免漏水现象•安装过程中，使用耐高温的电缆•调试时，需要进行溢流量和工作温度的设定通过遵循安装要点，可以确保热泵设备的正常运行，避免因安装不当而引起的问题。
水源热泵安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!水源热泵安装流程：①项目规划：根据用户需求和现场条件，进行系统设计，包括水源选择、热泵选型、管道布局等，确保方案合理且经济。
②地质勘察：对地下水或地表水水源进行勘察，评估水量、水质及可持续性，确保水源适宜。
③挖掘与铺设：根据设计图纸挖掘水井或铺设水循环管道，同时安装好集水与回水系统，确保密封性与稳定性。
④设备安装：将水源热泵主机、水泵、阀门及控制系统等组件运至现场，按照施工图纸进行精确安装，注意设备稳固与管线连接紧密。
⑤电气接线：由专业电工进行电源线、控制线的敷设与连接，确保电路安全，符合电气规范。
⑥系统充水与排气：向水循环系统内注水，同时打开排气阀排除系统内的空气，直至水流顺畅无气泡。
⑦调试运行：进行全面系统检查后，启动水源热泵系统，进行功能调试，监测各项运行参数，如进出水温、压力、流量等，调整至最佳运行状态。
⑧性能测试：进行系统效率与能效比测试，确保达到设计标准，同时进行环保与安全检查。
⑨项目验收：邀请业主及相关方对安装工程进行验收，提交竣工资料，确保工程质量和合规性。
⑩用户培训与交付：对用户进行系统操作与维护培训，交付使用手册，确保用户能够正确使用和维护水源热泵系统。
海水源热泵系统安装工艺流程图：该系统由能量采集系统、能量提升系统和末端能量释放系统三部分组成:能量采集系统:由海水取水装臵、海水潜水泵、海水处理系统等组成。
通过海水潜水泵提取海水，海水经过处理后输送至海水热泵。
能量提升系统:由海水热泵、定压装臵、控制系统等组成。
能量释放系统:提升的能量向建筑物末端装臵释放。
建筑物末端装臵采用散热器、风机盘管、全空气系统、地板辐射采暖系统等形式。
1.1热泵机组的安装一定要请专业人士安装，不可自行安装。
安装时要确保一下条件：1.1.1机房为了便于操作和检修，机组的主操作面，应留有1—1.5米的空间，其余两面至少能让人通行。
机组运行时，压缩机汽缸盖、排气管、冷凝器外壳的温度均高于环境温度而向四周散发热量，使机房温度升高，恶化电动机及操作人员的工作环境，故机房应通风并应配臵排风设备，以保证机房温度不超过35°C。
为了不使机组运行噪声外传影响周围环境，机组机房应隔音，如有条件，可在机房内加装吸音结构；主机房和水泵房最好不在同一房间。
1.1.2机组搬运机组到达安装位臵后，在吊运过程中，须小心操作，以免伤及设备。
在起吊绳索与机组接触的地方，要放臵垫片；对重量较重的机组，在机器顶部之上的吊索之间要加支撑杆，以减轻吊索对机组的压力。
搬运时，宜采用叉车或吊车，吊索与机组应连接牢固，机组平稳无倾斜，同时确保吊索不与侧面热交换器、电控箱接触。
1.1.3机组安装基础及固定机组应安装在坚实、牢固且平面平整的混凝土基础或金属钢架上，安装平台强度必须足以承受机组重量。
若强度不足，极易产生振动及噪声。
混凝土基础台表面一般以水泥作水平修饰并需进行防水处理，基础台四周应设臵排水沟槽，排水沟坡度应大于0.5%，且坡向排水口。
为使设备能宁静运转，避免因振动和噪声的传递而影响机组所在的楼层，机组底座与基础应以减震器隔离，且机组安装时需注意保持水平。
为避免地震、台风或设备长期运行产生的可能位移使接管产生扭曲以至于断裂，机组应采取妥善的限位固定措施。
武汉帅能暖通工程有限公司-------海立睿能热泵工程安装流程第一章 施工方案一、热水管路系统安装1、施工准备1)项目负责人必须熟悉热水设备及水系统管网布置图和技术要求及相关规范、 规程、了解管网工艺流程及施工工艺，并对施工人员进行技术交底。
2)根据施工进度，由材料设备采购员进行采购。
3)管材、管件到工地后，材料员应按材料进场规定报驻地监理进行验收，核对其规格、数量、水管质量等，入库，并作好记录把验收结果向项目经理汇报。
4)质安员对施工机具进行全面检查，合格后方可使用。
2、工程施工流程按设计和规范要求，管材选用铜制阀件和PP-R水管及U-PVC电工管。
热水系统水管的施工流程3、管道的安装方式（1）连接前要对两管轴线对中，先将管道端口切平、2点对接牢固，整个管道连接平整光滑。
管道与管道连接时不允许错位，要做到横平竖直。
（2）与阀门连接的水管，应采用丝扣活接头或法兰连接，以便维修拆卸。
（3）与泵采用弹性连接，既有利于泵的正常运转，又起到隔振作用，同时也可以降低噪声的强度。
（4）支吊架的受力部件，如横梁、吊杆及螺栓等规格应符合设计或有关标准图的规定。
（5）管道之间应有足够距离提供将来维修。
（6）当管道穿越墙、楼板时均须上管套，管套为无缝钢管(加防锈油)或镀锌钢管。
当套装在楼板时，管套须引出完成面并符合装饰面的配合。
（7）当管道穿过防火墙或楼板时，应采用防火材料密封。
（8）阀门的安装位置、方向与高度应符合设计要求，不得反装。
安装带手柄截止阀，手柄不得向下。
阀门安装在便于操作的位置，如有天花要作标记。
阀门安装后要开启灵活。
（9）阀门与法兰连接要定位、同心，其填料采用橡胶垫片，厚度δ＝5mm。
（10）丝扣连接严禁“胡须”存在。
4、管道的试压与冲洗（1）管道的试压管道安装完毕后，可进行水压试验，试验可应关闭设备的水管阀门，或用盲板临时封堵，用电动试压泵在管网的最低点给管网加水，加压过程应缓慢进行，应一边加压一边对管网进行检查，把管网的压力加至工作压力的1.5倍后，在10min内压力下降不大于0.02MPa强度试压合格。
在强度试验合格后，将管网压力降至工作压力作外观检查，以不渗漏严密性试验为合格。
（2）管道的冲洗管道试压合格后，管网放水冲洗。
管网冲洗前必须把设备进行旁通，避免杂质进入设备，水系统利用管网的永久性泵进行冲洗，冲洗应连续进行，直至出口水色和透明度与入口目测一致为合格，冲洗完毕后清洗Y型过滤器的杂质，拆除设备旁通，把水管与设备连通。
5、水管与支架油漆（1）接缝及其标记在压力试验前不应涂漆（2）管道支架涂漆前铁锈、污垢应清除干净。
（3）管道支架安装后，不易涂漆的部位应预先涂漆。
（4）油漆的颜色和光泽应均匀。
（5）涂层应完整，无损坏、流淌。
（6）漆膜应附着牢固，无剥落、皱纹、气泡、针孔等缺陷。
6、管道的标识（1）所有管道和设备(不管是否有保温层)应有标识。
海立睿能热泵工程安装规范（2）在设备出入口、直线段管道和三通处，应画出颜色箭头到保温层外皮或管道上以指示流向。
二、热泵热水机组及循环水泵的安装热泵热水机组要按照设计施工图的要求安装，同时要考虑周围建筑对其影响，包括风向的影响。
1)安装地点选择满足建筑承重要求，地面坚固，不易引发共振、噪音的场所。
2)热泵热水机组的安装应考虑气流和噪音对环境的影响，选择远离人员密集区域。
3)热泵热水机组的安装位置应尽量避免处于阳光直射下，无可燃气体泄漏，远离锅炉及其他会腐蚀冷凝盘管及机组铜管的空气环境。
4)所处场地设有排水地漏，保证排水顺畅没有积水。
5)对于有特殊要求的场所，应向建筑设计师或其它专业人员咨询。
6)热泵主机的安装与空调室外机的安装要求相似。
可安装在屋顶、阳台、地面上。
出风口应避开迎风方向。
7)主机（侧出风）与四周墙壁或其他遮挡物之间的距离不能小于1米，出风口2米内不应有遮挡物，保证主机换热器的吸热散热不受阻碍。
8)主机（顶出风）进风口1米内不能有遮挡物，出风口2米内不应有障碍物，保证主机换热器的吸热散热不受阻碍。
循环水泵就位前应做以下检查1)基础尺寸、位置、标高应符合设计要求。
2)设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；3)盘车应灵活，无阻滞、卡住现象，无异常声音。
4)循环水泵的找平应用水平仪检查泵的水平度，用斜垫铁找平。
每处垫铁不能超过3块，或者调节弹簧减振器来调整水泵水平度。
5)循环水泵与水箱之间必须安装Y型过滤器，循环水泵与热泵机组之间必须安装单向阀，循环水泵两端需接旁通。
三、保温水箱的安装以及管道与水箱的连接基础施工与预埋集热器支架工作同步进行，依设计图纸使用专用设备加工制作水箱预埋件及支架等，现场与本公司及建筑结构、设计院等确认水箱及支架基础加固或支架结构方案后，在屋面防水前做好预埋及基础处理。
根据保温水箱开口位置示意图的要求进行管网连接、管网连接必须按照示意图的要求安装所有的配件。
四、设备的标识所有设备在其醒目位置全部漆上设备名称及其在图纸上编号，有流向的标上流向指示，文字大小应与设备相适合。
五、电气施工工艺说明1、电源设置本工程使用低压电源为3N～50HZ，380V/220V。
2、线路及敷设1)380V/220V低压配电线路中使用的绝缘导线，其额定电压不低于500V，电力电缆的海立睿能热泵工程安装规范额定电压不低于1000V。
2)普通电力、照明线路采用ZR-BV型同芯线。
3)电力线路暗敷时管线保护用电线管及镀彩线槽。
3、电气设备及安装高度配电箱、插座箱、电表箱安装高度为柜底距地1.6米。
4、接地及漏电保护1)电气设备保护方式采用接零保护，零线与接地线分开设置，从变电所接地排引出绝缘接地线（PE线）进行保护接地。
2)所有控制柜、屏、电箱及底座、金属管线外壳必须与PE线可靠连接。
可开启的柜门，电箱门用多股软导线与PE线连接。
电线管接头及线盒连接处，必须加垮接地线，当接地线跨越伸缩缝时，可用接地线本身弯成弧状代替补偿装置。
3)保护线PE采用不小于2.5平方毫米的BVR型黄绿双色线，其允许载流量应不小于相线的1/2。
4)所有正常情况不带电的外露可导电部分均应保护接地。
5)系统设备各电器设备有可靠的接地保护，计划导线的截面积应能承受设备的负荷，控制箱里应有漏电保护器，过载保护器；6)采用达标的线材、电器元件，进口漏电开关和热继电器；7)导线与导线连接牢固，布线时，严禁把导线搞破，各种电器设备有较完善的防雨装置。
安装完毕必须作防漏电测试。
5、线管敷设及穿配线1)管线安装排列要整齐，金属管壁光滑、完整、清洁、线管必须采用丝扣连接，在管接头两端应焊接跨接地线，吊架及沿墙敷设的电线管码固定牢固，间距均匀。
电气管路与水管或交叉敷设时，应在水管上面相互净距不小于0.2米，管路通过伸缩缝或沉降缝时，应加补偿装置。
2)管内敷设的导线一般不超过8根，不大于管内孔面积40%。
同一路径无防干扰要求的线路，可敷设于同一线槽内，电线或电缆在线槽内不宜有接头，强电、弱电线路不应敷于同一线槽内。
六、设备防雷措施1)防雷采用等电位法,具体方法为每间隔20m引一主钢筋下,钢筋直径不小于6mm,焊 接面积不小于钢筋截面积的3倍。
2)从安全第一的情况下，当热水系统高于大楼的防雷系统，节约投资的角度出发，可3)连接到大楼的防雷系统；当热水系统低于大楼的防雷系统，可以不装防雷系统，如4)安装可按1的方法安装，但不能接到大楼防雷系统，必须安装独立的防雷系统。
5)严格按现场的结构设置规范的防雷装置，严格按焊接工艺标准焊接，焊接处要牢固；6)避雷采用国标，采用标准的避雷针；7)各种焊缝，搭接须达到行业标准，计算好避雷范围，使热能设备在避雷范围内，水8)箱、热泵等，单独设避雷针、线，且与建筑物的避雷系统相连，架空，埋地等金属管道在进入建筑物处，应与楼房的防雷电感应的接地装置连接。
第三章 施工的安全方案在承揽该工程进行施工时，应对施工负责人，施工人员进行安全施工教育，确保在施海立睿能热泵工程安装规范工过程中施工人员的人身安全，为确保在施工过程中的安全施工，本公司特制订以下安全施工技术方案。
一、设备安装施工安全要求1、使用电动工具（1）电动工具应做好接地保护，设置漏电掉闸装置。
经常检查电动工具的电缆线，防止破裂漏电。
所用电源的电压应与电动工具铭牌电压相符。
电动工具应有专人负责管理。
操作和维修人员，应经过培训，熟知电动工具的性能、故障排除方法和维修保养技术。
操作时，应随时检查机具运转、部件紧固和电压变化等情况。
发现异常，应及时断电查找原因，排除故障。
电动工具操作人员，应按规定使用劳动保护用品。
注意穿绝缘胶鞋，戴绝缘手套和防护眼镜。
（2）使用切割机时，严禁面对砂轮片前方，以免砂轮片破裂飞出伤入。
使用电焊机时，焊区内应清除易燃、易爆物品，并设专人拉线看火，采取措施，严防钢火花引起火灾。
（3）移动电动工具，必须先断电后撤移。
临时施工照明，必须使用安全电压，导线应绝缘良好。
射钉弹只能由持有操作证的人领用。
使用射钉时，钉弹不得放在焊区下方；也不得搁置在热炉和炽热焊接件等高温物体上。
已装弹的射钉枪不得随意解除保险。
当射击发生故障时，必须先退弹后修理。
2、高空作业高空作业人员应定期进行体验。
凡患有高血压、心脏病、癫痫病和神经失常等病症的人及酒后人员，不得上高空作业。
严禁操作人员穿拖鞋、高跟鞋和硬底鞋上架子作业，应注意防滑。
遇六级大风，应停止作业。
安装操作人员不得踩在脚手架横杆或防护栏杆上作业。
3、立体交叉作业立体交叉作业时，上、下层之间应有可靠的隔层措施，或上下层相互错开作业。
立体交叉作业必须戴安全帽。
4、防物体坠落安装人员随身携带的工具，必须放在专用工具袋内。
传递工具应用绳索拴牢，不得抛掷，严防坠物伤人。
二、消防保卫保证措施贯彻执行国家及市级消防法规，制定消防保卫责任制。
施工现场要严格按施工平面图位置布置消火栓，不能随意减少和挪动，其水源、出水管的口径及电路系统均要符合消防部门的要求，消火栓周围3m 以内，严禁堆放各种材料。
氧气瓶、乙炔瓶应单独存放，各种易燃易爆物品远离火源，并在附近配备足够的消防器材，干粉、水带、水枪要放置在专用消火箱内，不得随便挪用。
消防设施、器材要定期维修保养，确保灵敏有效。
油漆、稀料、燃油、等易燃易爆材料均不得在建筑物内储存，应在现场下风向距建筑物不小于15m 处，独立设置库房及油漆配料房，调配好的油漆用料要当日用完，用不完时要拿回配料间，禁止在楼内存放。
对木材等易燃材料要随用随进场，楼内储存量不超过三天。
易燃性防水涂料，与油漆要求相同。
执行用火申请审批制度，凡现场使用电气焊或其他明火时，必须按规定办理用火申请，办理用火手续后方可持证上岗。
经保卫负责人批准，在指定时间，指定地点操作，时间或地点变化时要重新申请。
保卫负责人必须按规定严格审批，具体办法由项目经理部按防火海立睿能热泵工程安装规范要求制定，并要经常进行检查执行情况。
