Z 暗杆弹性座封闸阀使用说明书

直埋式弹性座封闸阀使用说明书武汉大禹阀门股份有限公司公司(工厂)地址: 武汉市经济技术开发区沌阳民营科技工业园公司（工厂）电话: 公司（工厂）传真:DYZZ45X直埋式弹性座封闸阀功能说明及使用手册一、概述：直埋式弹性座封闸阀以其优越的性能在欧美国家早已取代了传统的闸阀，并成功经历了较长时间的考验。

我公司引进欧洲闸阀制造技术及关键部件生产的直埋式弹性座封闸阀具有如下优点：a.无内漏传统闸阀出于密封的考虑，在阀体上设有一凹槽供闸板插入，如果管网中有石子等杂物落入凹槽，便会引起密封不严，出现内漏现象。

直埋式弹性座封闸阀平底无凹槽。

用柔性橡胶阀板密封，解决了传统闸阀的内漏问题。

b.无外漏直埋式弹性座封闸阀阀杆上设有三道“O”型密封环，密封效果好，启闭摩擦力小。

c.包胶技术先进采用最先进的技术将橡胶硫化包覆在铸件上，附着紧密，橡胶弹性好，寿命长。

d.防锈铸件运用先进的环氧树脂喷塑，保护阀体不生锈。

e.环保无毒与介质相接触的材料都是环保无毒的。

f.寿命长三十年免维修。

二、性能特点因为直埋式弹性座封闸阀具有寿命长，无内漏等优点，所以我们对弹性座封闸阀的安装采用直埋式技术，这种技术不需要做闸门窖井，只需在原来闸阀的基础上添加一根伸缩杆，其具体结构见附图。

这种技术具有如下一些优点：a.节约基建成本不需做闸门窖井，减小了安装施工量。

b.启闭方便可调伸缩杆直接通到地面，只需打开一个小盒盖即可进行操纵。

c.安全可靠地面部分只有一个很小的盒子，占地面积小，不怕车轮压，不会影响交通和市容，专用扳手开启，有防盗功能。

d.防地面下沉当地面下沉时，伸缩杆会随着一起收缩下降，这样就有效防止了地面的下沉对阀门的影响。

e.压力不传递到阀上由于采用了伸缩的活动结构，盒子会承受来自地面的所有压力而不会通过伸缩杆传到阀上。

三、技术参数1、工作压力：、2、通径：50～600mm3、工件温度：-10℃～90℃4、适用介质：清水、原水、污水四、结构及工作原理 （一）阀门结构:阀门主要由闸阀和伸缩杆两大部件组成，其主要组成部分如图所示：（二）工作原理用专用扳手旋开露出地面盒盖上的锁紧螺钉，向上打开盒盖，然后用特制T 型扳手，转动旋转轴头，通过序号 名 称 材 料 1 阀 体 球墨铸铁 2 阀 板 球墨铸铁外覆橡胶3 阀 盖 球墨铸铁4 压 盖 球墨铸铁5 阀 杆 2Cr136 压盖罩 高密度聚乙烯7 连接轴头 45#（表面镀锌镍合金）8 下护管 PVC 或PE9 套 管 Q235（表面镀锌镍合金）10 上护管 PVC 或PE11 导向轴套 45#（表面镀锌镍合金） 12 方 轴 45#（表面镀锌镍合金） 13 旋转轴头 45#（表面镀锌镍合金）14 盒 子 球墨铸铁 15盒 盖球墨铸铁DN PN D 2XXD 1L方轴、套管的转动将扭矩传递到下方闸阀的中心轴上，从而带动闸板的上升或下降，打开或截断水流。

阀门安装使用说明书1、阀门的安装及拆卸的注意事项1.1维护保养和安装使用注意要点一）.阀门应放在干燥通风的室内,通径两端须密封防尘;二）.长期存放应定期检查,并在加工表面上涂油,防止锈蚀;三）.阀门安装前应仔细核对标志是否与使用要求相符;四）.安装时应清洁内腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧;五）.阀门应按照允许的工作位置安装,但须注意检修和操作的方便;1.2其他注意事项：1)阀门一般应在管路安装之前定位。

配管要自然，位置不对不能硬扳，以免留下预应力；2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验，要求灵活无卡壳现象；3)液体阀应配置成阀杆与水平成10°倾斜角，避免液体顺着阀杆流出，冷损增加；更主要的是要避免液体触及填料密封面，使之冷硬而失去密封作用，产生泄漏；4)安全阀的连接处应有弯头，避免直接冲击阀门；另外要保证安全阀不结霜，以免工作时失效；5)截止阀的安装应使介质流向与阀体上标示的箭头一致，使阀门关闭时压力加在阀顶的锥体上，而填料不受负荷。

但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀)，可有意识地反装，以借助介质压力使之紧闭；6)大规格的闸阀、气动调节阀应该竖装，以免因阀芯的自重较大而偏向一方，增加阀芯与衬套之间的机械磨损，造成泄漏；7)在拧紧压紧螺钉时，阀门应处于微开状态，以免压坏阀顶密封面；8)所有阀门就位后，应再作一次启闭，灵活无卡住现象为合格；9）天气寒冷时，水阀长期闭停，应将阀后积水排除。

汽阀停汽后，也要排除凝结水。

阀底有如丝堵，可将它打开排水。

10）非金属阀门，有的硬脆，有的强度较低，操作时，开闭力不能太大，尤其不能使猛劲。

还要注意辟免对象磕碰。

11）新阀门使用时，填料不要压得太紧，以不漏为度，以免阀杆受压太大，加快磨损，而又启闭费劲。

确认管道上的盲板是否拆掉，以及施工时操作过的阀门要恢复施工前的启闭状态。

1.3阀门安装的注意事项1.3.1阀门安装之前，要确认阀门符合设计要求和有关标准。

直埋式弹性座封闸阀使用说明书武汉大禹阀门股份有限公司公司(工厂)地址: 武汉市经济技术开发区沌阳民营科技工业园公司（工厂）电话: 公司（工厂）传真:DYZZ45X直埋式弹性座封闸阀功能说明及使用手册一、概述：直埋式弹性座封闸阀以其优越的性能在欧美国家早已取代了传统的闸阀，并成功经历了较长时间的考验。

我公司引进欧洲闸阀制造技术及关键部件生产的直埋式弹性座封闸阀具有如下优点：a.无内漏传统闸阀出于密封的考虑，在阀体上设有一凹槽供闸板插入，如果管网中有石子等杂物落入凹槽，便会引起密封不严，出现内漏现象。

直埋式弹性座封闸阀平底无凹槽。

用柔性橡胶阀板密封，解决了传统闸阀的内漏问题。

b.无外漏直埋式弹性座封闸阀阀杆上设有三道“O”型密封环，密封效果好，启闭摩擦力小。

c.包胶技术先进采用最先进的技术将橡胶硫化包覆在铸件上，附着紧密，橡胶弹性好，寿命长。

d.防锈铸件运用先进的环氧树脂喷塑，保护阀体不生锈。

e.环保无毒与介质相接触的材料都是环保无毒的。

f.寿命长三十年免维修。

二、性能特点因为直埋式弹性座封闸阀具有寿命长，无内漏等优点，所以我们对弹性座封闸阀的安装采用直埋式技术，这种技术不需要做闸门窖井，只需在原来闸阀的基础上添加一根伸缩杆，其具体结构见附图。

这种技术具有如下一些优点：a.节约基建成本不需做闸门窖井，减小了安装施工量。

b.启闭方便可调伸缩杆直接通到地面，只需打开一个小盒盖即可进行操纵。

c.安全可靠地面部分只有一个很小的盒子，占地面积小，不怕车轮压，不会影响交通和市容，专用扳手开启，有防盗功能。

d.防地面下沉当地面下沉时，伸缩杆会随着一起收缩下降，这样就有效防止了地面的下沉对阀门的影响。

e.压力不传递到阀上由于采用了伸缩的活动结构，盒子会承受来自地面的所有压力而不会通过伸缩杆传到阀上。

三、技术参数1、工作压力：、2、通径：50～600mm3、工件温度：-10℃～90℃4、适用介质：清水、原水、污水四、结构及工作原理 （一）阀门结构:阀门主要由闸阀和伸缩杆两大部件组成，其主要组成部分如图所示：（二）工作原理用专用扳手旋开露出地面盒盖上的锁紧螺钉，向上打开盒盖，然后用特制T 型扳手，转动旋转轴头，通过序号 名 称 材 料 1 阀 体 球墨铸铁 2 阀 板 球墨铸铁外覆橡胶3 阀 盖 球墨铸铁4 压 盖 球墨铸铁5 阀 杆 2Cr136 压盖罩 高密度聚乙烯7 连接轴头 45#（表面镀锌镍合金）8 下护管 PVC 或PE9 套 管 Q235（表面镀锌镍合金）10 上护管 PVC 或PE11 导向轴套 45#（表面镀锌镍合金） 12 方 轴 45#（表面镀锌镍合金） 13 旋转轴头 45#（表面镀锌镍合金）14 盒 子 球墨铸铁 15盒 盖球墨铸铁DN PN D 2XXD 1L方轴、套管的转动将扭矩传递到下方闸阀的中心轴上，从而带动闸板的上升或下降，打开或截断水流。

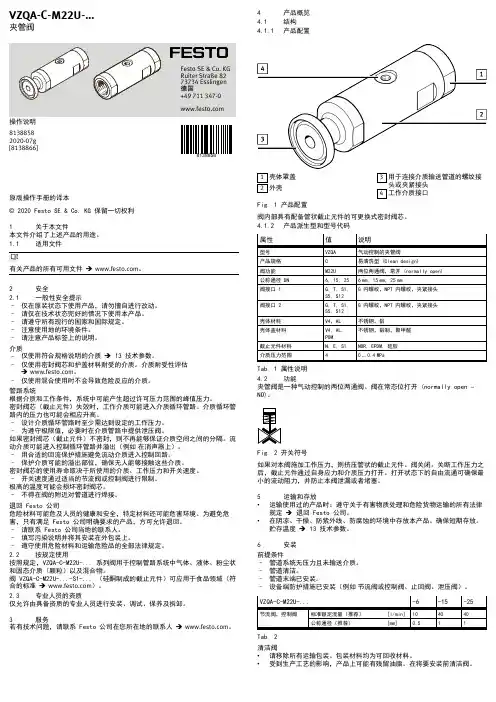

原版操作手册的译本© 2020 Festo SE & Co. KG 保留一切权利1关于本文件本文件介绍了上述产品的用途。

1.1适用文件有关产品的所有可用文件 è 。

2安全2.1一般性安全提示–仅在原装状态下使用产品，请勿擅自进行改动。

–请仅在技术状态完好的情况下使用本产品。

–请遵守所有现行的国家和国际规定。

–注意使用地的环境条件。

–请注意产品标签上的说明。

介质–仅使用符合规格说明的介质 è 13 技术参数。

–仅使用密封阀芯和护盖材料耐受的介质。

介质耐受性评估è 。

–仅使用混合使用时不会导致危险反应的介质。

管路系统根据介质和工作条件，系统中可能产生超过许可压力范围的峰值压力。

密封阀芯（截止元件）失效时，工作介质可能进入介质循环管路。

介质循环管路内的压力也可能会相应升高。

–设计介质循环管路时至少需达到设定的工作压力。

–为遵守极限值，必要时在介质管路中提供泄压阀。

如果密封阀芯（截止元件）不密封，则不再能够保证介质空间之间的分隔。

流动介质可能进入控制循环管路并溢出（例如 在消声器上）。

–用合适的回流保护措施避免流动介质进入控制回路。

–保护介质可能的溢出部位，确保无人能够接触这些介质。

密封阀芯的使用寿命取决于所使用的介质、工作压力和开关速度。

–开关速度通过适当的节流阀或控制阀进行限制。

极高的温度可能会损坏密封阀芯。

–不得在阀的附近对管道进行焊接。

退回 Festo 公司危险材料可能危及人员的健康和安全，特定材料还可能危害环境。

为避免危害，只有满足 Festo 公司明确要求的产品，方可允许退回。

–请联系 Festo 公司当地的联系人。

–填写污染说明并将其安装在外包装上。

–遵守使用危险材料和运输危险品的全部法律规定。

2.2按规定使用按照规定，VZQA-C-M22U-... 系列阀用于控制管路系统中气体、液体、粉尘状和固态介质（颗粒）以及混合物。

阀 VZQA-C-M22U-...-S1-... （硅酮制成的截止元件）可应用于食品领域（符合的标准 è ）。

楔式闸阀Z40/1H--10~25C产品使用说明书良精集团有限公司·本说明书适用于公称通径不同而又没有特殊需要的同类产品··使用前请认真阅读说明书·楔式闸阀使用说明书本阀门使用在水、蒸汽、石油、化工等的管道上，用来接通或者截断管路中介质。

一、技术参数设计及制造: GB/T 12234结构长度: GB/T 12221法兰连接尺寸: GB/T 9113 JB/T 79 HG20592压力—温度等级: GB/T12224试验和检验标准: GB/T 13927 JB/T9092主要性能规范二.结构和材料1. 结构本阀门为明杆楔式闸阀，可采用法兰连接、对焊连接、内螺纹连接和外螺纹连接等方式，具有结构长度合理，介质阻流小等特点。

阀杆下端与闸板T型槽连接。

上端和阀杆螺母旋合，顺时针方向旋转手轮时阀杆下降使闸板与阀底座密封密合，截断管路中介质，即为关闭。

手轮逆时针方向旋转时，闸板上升，接通管路中介质，即为开启。

阀体上设有导向机构，可防止闸板在开启和关闭时旋转，从而保证密封面相应对准，并使使闸板在未到达关闭位置之前不与密封面摩擦，从而减少密封面的磨损。

通过旋转阀杆螺母带动阀杆升降（不旋转）来实现闸板启闭的闸阀。

这种结构闸阀对阀杆润滑有利，闸板开度清楚，阀杆螺纹与阀杆螺母不与介质接触，不受介质温度和腐蚀性的影响。

（本结构图为楔式闸阀一般结构形状图，具体结构与形状以实物为准。

）三﹑运输和贮藏1、阀门在运输过程中应轻起轻放，严禁如剧烈碰撞﹑倒置﹑挤压等野蛮装卸和运输的现象。

2、阀门严禁露天存放和堆叠﹑倒置等，应存放在通风干燥的室内。

阀门存放时间较长时，应定期进行对阀门的传动部位涂防锈油和润滑油，保持阀门清洁﹑干燥和润滑，保养完毕应及时封上两端盖，以防杂物进入。

3、运输和存放时应使阀门处于关闭状态。

四、安装与使用1、产品在出厂前都已经按有关标准的规定进行检验合格，执行装置调试完毕。

Z暗杆弹性座封闸阀使用说明书集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]弹性座封闸阀Z45X-16使用说明书上海鸿翔阀业科技有限公司Ⅰ.用途和主要性能规范1.本阀门适用于工作温度≤80℃的流体管路上。

2. 本阀门具有密封性能好、开关轻巧、弹性记忆性佳及使用寿命长等优点。

可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶冶金、能源系统等流体管线上作调节和截流装置使用。

3. 本阀门内外表面采用无毒粉体环氧树脂涂装，闸板内外采用橡胶复膜模压成型，可防止阀体和闸板的腐蚀及生锈。

4. 本阀门安装维修方便，并可以在不停水的情况下施工更换密封圈。

5. 主要技术性能参数型号公称通径mm公称压力MPa工作压力MPa试验压力Mpa试验温度℃适用介质密封强度Z45X RVC(H)X 1050~600常温清水、污水油气166700~120Ⅱ.作用原理和结构特点1.本阀由阀体、闸板、阀盖、阀杆和驱动零件等组成。

2.本阀的启闭是靠旋转手轮或驱动装置而达到的。

Ⅲ. 主要外形尺寸及连接尺寸公称通径DN mm L b f D2D1Dz-φdH重量kg50 178 20 2 100 125 165 4-18 268 65 190 20 2 118 145 185 4-18 296 80 203 21 3 125 160 200 8-18 328Ⅳ. 维护保养和安装使用注意事项1．本阀必须放在干燥通风的室内，严禁堆放，温度宜在0℃~35℃之间；相对湿度为50~80%之间，以防衬里件老化而影响使用寿命。

2．应避免与液体燃料、油料或其它易燃物品接触。

3．库存阀门的通路两端必须封口，避免异物进入内腔而损伤有关密封部件。

4．在安装或运输过程中，严禁与金属或其它硬物撞击，避免因粉体环氧树脂损裂而使阀门失去耐腐蚀作用。

5．安装前应仔细核对管路使用条件是否与本阀规定的适用范围相符;避免因选用不当而造成不必要的损失。

Z945T电动球墨闸阀使用说明一、电动铸铁闸阀产品说明：Z945W-10电动暗杆球墨闸阀：Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为球墨铸铁的闸阀。

闸阀原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。

使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属硬密封楔式闸阀既能对高介质压力,也能对低介质压力进行密封。

关闭时顺时针旋转阀杆，使闸阀密封面和阀体密封面密合而达到密封。

但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封.所以说金属密封楔式闸阀属单面强制密封。

闸阀适用场合：闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

在各种类型的阀门中，闸阀是应用最广泛的一种。

它一般只适用于全开或全闭，不能作调节和节流使用闸阀一般用在对阀门的外形尺寸没有严格要求,而且使用条件又比较苛刻的场合。

如高温高压的工作介质，要求关闭件要保证长期密封的情况下等。

通常，使用条件或要求密封性能可靠，高压，高压截止（压差大）、低压截止（压差小），低噪声、有气穴和汽化现象、高温介质、低温（深冷）时，推荐使用楔式闸阀。

如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程，化工等领域中应用较多。

闸阀构造：1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小2、密封面采用不锈钢和硬质合金，使用寿命长3、采用柔性石墨填料、密封可靠，操作轻便灵活4、驱动方式为手动、气动、电动、齿轮传动5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式闸阀楔板和阀座结构：1、实心楔板对于所有建筑物管道系统来说，都是最好的选择。

现代铸造技术和机械加工工艺使得实心楔板在许多管道系统中的工作性能表现优异。

2、金属实心楔板阀座对阀体上的金属阀座这种结构形式在建筑物管道系统中应用最普遍。

暗杆弹性座封闸阀4.2.2.5泵及附属管线除锈防腐。

表25检修方法与质量标准5.1主要零部件的检修方法5.1.1泵轴轴颈磨损，可采用电镀法、喷涂法进行修复，加工合格。

5.1.2轴承箱的轴承孔磨损后可镶套修复。

闸阀>>电动闸阀>>电动法兰闸阀产品名称：电动法兰闸阀产品型号：Z941H产品口径：DN40～DN1400产品压力：1.0-16.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息Z941H电动闸阀主要特点及用途1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、采用柔性石墨填料板、密封可靠、操作轻便灵活。

4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。

5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

首页>>产品中心>>暗杆弹性座封闸阀一、产品[暗杆弹性座封闸阀]的详细资料：产品名称：暗杆弹性座封闸阀产品特点：暗杆弹性座封闸阀，利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。

可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
