深基坑排桩支护结构教学课件ppt

应急人员培训
05
深基坑排桩支护结构的优缺点及改进方向
优点支护结构受力明确，桩与土共同参与支护，结构稳定性好；刚度大，变形小，对周围环境影响小；施工方便，工期短。不足之处桩间缝隙易造成水土流失，需要采取止水措施；受地质条件影响较大，适用范围有限；支护结构造价较高。
优点及不足之处
改进方向采用新型的桩体材料和施工工艺，提高支护结构的强度和稳定性；加强桩间缝隙的止水措施，防止水土流失；开展数值模拟和现场试验，深入研究支护结构的受力特性和变形规律。发展前景随着城市地下空间开发的不断深入，深基坑排桩支护结构将得到更广泛的应用；未来将有更多的新型材料和工艺被应用到深基坑排桩支护结构中，提高其性能和稳定性；数值模拟和现场试验将成为研究深基坑排桩支护结构的重要手段。
安全性
经济性
适用性
在满足安全性的前提下，合理选择材料和设计参数，降低成本。
根据工程实际情况，选择适合的排桩支护结构形式和材料。
03
设计原则
02
01
设计步骤和方法
收集工程地质、水文地质、设计要求等相关资料。
收集资料
根据工程实际情况，确定排桩支护结构的形式和尺寸。
确定设计方案
根据力学分析方法和设计规范，对排桩支护结构进行计算和分析。
深基坑排桩支护结构是一种在基坑周围采用排桩方式进行支护的结构形式，通常由桩体、支撑体系和锚固体系组成。
定义
具有较好的支护效果和较高的承载能力，适用于深基坑工程中。
特点
深基坑排桩支护结构的定义
深基坑排桩支护结构的特点
深基坑排桩支护结构能够有效地防止基坑周围土体的位移和变形，提高基坑的稳定性和安全性。
支护效果好
承载能力强
适应性强
施工难度大

排桩支护设计培训课件

2. 用等值内摩擦角计算悬臂桩
《岩土锚固与支挡》—排桩支护计算
一、悬臂桩的计算
h
hwp hd
O hwa zj
eajk
Z
土压力分布图形
O
h
hwp hd
Z
水平荷载标准值计算图
hwa zj
eajk
《岩土锚固与支挡》—排桩支护计算
一、悬臂桩的计算 Ea1
h
Ep1 hd
∑Ep j Ep2
Ea2 ∑Eai
Ea3 ha
放坡
①基坑侧壁安全等级宜为三级；②施工场地应满足放坡条件；③可独立或与上述其他结构结合使用：④当地下水位高于坡脚时，就采取降水措施
《岩土锚固与支挡》—排桩支护计算
§9–1 悬臂式桩计算
一、悬臂桩的计算二、悬臂桩设计计算工程实例
1. 按朗肯理论假定墙背与土间有摩擦力情况
按勘察报告 c,计算按北京地区经验计算
土钉墙
①基坑侧壁安全等级宜为二、三级的非软土场地；②基坑深度不宜大于12m；③当地下水位高于基坑底面时，应采取降水或截水措施
①基坑侧壁安全等级宜为二、三级；②淤泥和淤泥质土场地不宜采用；
逆作拱墙 ③拱墙轴线的矢跨比不宜小于1／8；④基坑深度不宜大于12m；⑤
地下水位高于基坑底面时，应采取降水或截水措施
x)3
qKa (h
x)2
K p x 2 (h
2 3
x)
0
3
2
2
（式6－17）
《岩土锚固与支挡》—排桩支护计算
整理后得：
(2Ka 2K p )x3 (6Kah 3qKa 3K ph)x2 (6Kah2 6qKah)x 2Kah3 3qKah2 0
2、求锚拉力或支撑力

rA深基坑各类型支护讲解深基坑水泥挡土墙、排桩与板墙式、边坡稳定式、逆作拱墙式的支护.ppt

1--墙结构；2—锚头垫座；3—锚头；4--钻孔；5—锚拉杆；6—锚固体； 7—一次灌浆管；8—二次灌浆管；9—定位器
38
土层锚杆支护
为了均匀分配传到连续墙或柱列式灌注桩上的土压力，减少墙、柱的水平位移和配筋，一端采用锚杆与墙、柱连接，另一端锚固在土层中，用以维持坑壁的稳定。
39
重庆市高切坡，预应力锚索支护
施工的基础；8—竖撑
常用钢板桩截面形式 (a) Z型;(b) U型 ;( c )一字型;(d)组合型
26
挡墙系统：常用的形式有槽钢、钢板桩、钢筋混凝土板桩、灌注桩及地下连续墙等。
支撑系统：大型钢管、H型钢或格构式钢支撑，也可采用现浇钢筋混凝土支撑。
拉锚系统：用钢筋、钢索、型钢或土锚杆。
钢板桩＋水平支撑
• 钢板桩的种类很多，常见的有U板桩与Z板桩
a）U形板桩(a相) 互连接
b）Z形板桩相(b)互连接
c）H(c形) 板桩
锁口——形成整体，具有较好的隔水能力。
25
2
3
1
1
8
2 4 7
5
2
2
6
1
1
a)水平支撑式
b)斜撑式
c)拉锚式
d)土锚式
板式支护结构 1—板桩墙；2—围檩；3—钢支撑；4—斜撑；5—拉锚；6—土锚杆；7—先
部连接（锚头）、拉杆、锚固体。 • 锚杆承受拉力，一般采用螺纹钢、钢绞线等强度高、延伸率大、疲劳强度高的材料。永久性锚杆尚需进行防腐处理。
37
(a)
(b)
锚杆长度
3
自由段
锚固段长度
45
3 6
2
1
500
1
(c)

《排桩地基支护方案》课件

性和稳定性。
技术创新方向
绿色环保：采用环保材料、节能技术，降低排桩地基支护对环境的影响
复合材料：研发新型复合材料，提高排桩地基支护的强度、耐久性和抗腐蚀性
智能化：利用人工智能、大数据等技术，实现排桩地基支护的自动化、智能化
施工工艺：改进施工工艺，提高排桩地基支护的效率和质量
市场发展趋势
施工方法的选择
确定施工场地的地质条件
选择合适的排桩类型和尺寸
确定施工顺序和工艺流程
考虑施工设备和人员的配置
制定施工质量控制措施和应急预案
施工过程中的注意事项
确保桩基的稳定性和可靠性
确保桩基的垂直度和水平度
确保桩基的强度和刚度
确保桩基的耐久性和抗腐蚀性
确保桩基的环保性和安全性
确保桩基的施工质量和施工进度
优点：稳定性好，承载能力强，抗震性能好，施工速度快，适应性强
缺点：造价较高，施工难度较大，对环境有一定影响，需要定期维护
和检查
排桩的设计原则
稳定性：确保排桩地基的稳定性，防止地基沉降和变形
承载力：满足建筑物的承载力要求，保证建筑物的安全
经济性：考虑经济因素，选择合适的排桩类型和材料
支护方案：采用排桩地基支护，桩径为1.2米，桩长为30米
施工过程：首先进行桩基施工，然后进行桩间土的回填和压实
效果评价：支护效果良好，建筑物沉降控制在允许范围内，满足设计要求
案例二：某大型桥梁排桩地基支护工程
项目背景：某大型桥梁建设，需要采用排桩地基支护方案
工程规模：桥梁全长约1000 米，桥面宽度
排桩地基支护方案
目录
排桩地基支护方案概述排桩地基支护的设计排桩地基支护的施工方法排桩地基支护的应用案例排桩地基支护的未来发展

基坑支护工程5(排桩)

沉打钢板桩
精选课件
支撑和围檩
14
• 施工准备
• （1）钢板桩定位时，考虑工作面。
• （2）平面布置尽量平直整齐，避免不规则的转角，便于支撑和适用标准的材料。 • （3）施工前应将桩尖处的凹槽底口封闭，锁扣涂油，用于永久工程的做防锈处理。
• （4）施工前检查钢板桩。检验标准见书91 页表4-4
• （5）围檩导架的安装。
精选课件
21
• （2）钢板桩向打设前进方向倾斜：在软土中打桩，由于锁口处的阻力大于板桩与土体间的阻力，使板桩易向前进方向倾斜。纠正方法是用卷扬机和钢丝绳将板桩反向拉住后再锤击，或用特制的楔形板桩进行纠正。
• （3）共连(板桩与已打入的邻桩一起下沉)，产生的原因是钢板桩弯曲，使槽口阻力增加。处理措施是及时纠正发生板桩倾斜，把发生共连的桩与其他已打好的桩一块或数块用角钢电焊临时固定。
基坑支护工程

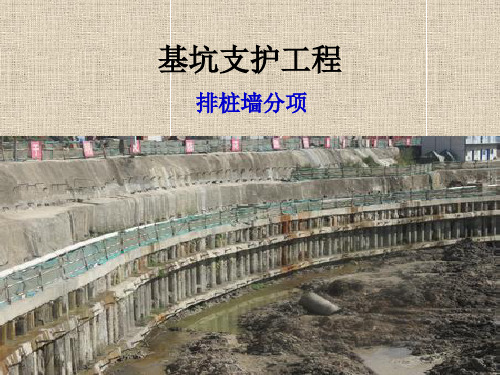

排桩墙分项
精选课件
1
• 排桩支护结构：钢筋混凝土预制桩、灌注桩、板桩（钢板桩、钢筋混凝土预制板桩）
等按一定的排列方式组成。
钢筋混凝土预制板桩
钢筋混凝土预制桩
钢板桩
灌注桩
精选课件
2
1.钢筋混凝土排桩墙
• 常采用灌注桩,其特点是施工无噪声、无振动、无挤土、刚度大、抗弯能力强。
• 适用安全等级为一级、二级、三级，深7～15米的基坑。
精选课件
15
围檩(导架)安装注意的问题
• 1.围檩（施工导架）要有一定的刚度。
• 2.围檩的形式，在平面上有单面和双面之分，在高度上有单层和双层之分。
• 3.一般常用的是单层双面围檩。围檩桩的间距一般为2.5～3.5m，双面围檩之间的间距一般比板桩墙厚度大8—15mm。

排桩支护与钻孔灌注桩PPT文档52页

排桩支护与钻孔灌注桩
36、如果我们国家的法律中只有某种神灵，而不是殚精竭虑将神灵揉进宪法，总体上来说，法律就会更好。—— 马克·吐温 37、纲纪废弃之日，便是暴政兴起之时。— —威·皮物特
38、若是没有公众舆论的支持，法律是丝毫没有力量的。 ——菲力普斯 39、一个判例造出另一个判例，它们迅速累聚，进而变成法ቤተ መጻሕፍቲ ባይዱ。 ——朱尼厄斯
40、人类法律，事物有规律，这是不容忽视的。— —爱献生
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

深基坑工程—排桩悬臂桩课件

39
（1）规范法嵌固深度计算规范法中悬臂桩嵌固深度的计算采用嵌固稳定性验算确定。
40
悬臂支护结构的嵌固稳定性验算
41
42
当确定悬臂式支护结构嵌固深度设计值（构造要求）
ld小于0.8h时，宜取ld 0.8h 当基坑底为碎石土及砂土，基坑内排水且
作用有渗透压力时，嵌固深度设计值还应满足下式抗渗稳定条件：
35
目前悬臂桩的计算方法有：静力平衡法，Blum法，平行杆系弹性支点法，杆系有限单元法，共同变形法和有限单元法。
静力平衡法简单而近似，在工程设计计算中被广泛应用。悬臂桩支护结构静力计算主要目的有二个：一是悬臂桩
桩身插入基底面以下的最小嵌固深度Dmin；二是桩身最大弯矩及所在位置，以计算桩身的截面和配筋。对于悬臂桩的内力（弯矩、剪力）计算规范中推荐采用平行杆系弹性支点法，主要是因为该方法不仅可以计算内力，还可以计算支护结构的变形（位移）。而静力平衡法只能计算内力，不能计算变形。
内撑体系根据不同开挖深度又可采用单层水平支撑及多层水平支撑。
静力平衡法认为悬臂桩在主动土压力作用下，将趋向于绕桩上的某一点发生转动，从而使土压力的分布发生变化。
图1双层锚杆
图2地面拉锚
19
二、排桩的类型及止水
分离式排桩特点
1. 施工工艺简单、工艺成熟、质量易控制、造价经济。 2. 噪声小、无振动、无挤土效应，施工时对周边环境影响小。 3. 可根据基坑变形控制要求灵活调整围护桩刚度。 4. 在基坑开挖阶段仅用作临时围护体，在主体地下室结构平面位置、埋置深度确定后即有条件设计、实施。 5. 在有隔水要求的工程中需另行设置隔水帷幕。其隔水帷幕可根据工程的土层情况、周边环境特点、基坑开挖深度以及经济性等要求的综合选用。

排桩围护结构PPT课件

• 2、插打钢板桩 • （1）方法 • ②围檩插桩法：参见图 • 分封闭打入法和分段复打法（屏风法） • 防止板桩倾斜、转动，在闭合结构中常用。速度慢，桩架高
第6页/共31页
围檩插板法 1—围檩；2—钢板桩；3—围檩支架
第7页/共31页
第18页/共31页
• （二）成孔主要技术措施
• 1、护筒
• 作用：固定桩位、钻头导向、隔断地面水、保护孔口防止坍塌，且增加孔壁静水压力以防坍孔。
• 规格：钢板、钢筋混凝土 • 钢护筒：用4-8mm钢板制作，可重复使用，采用较多 • 钢筋混凝土护筒：用于深水，节长2-3m，厚8-10cm • 内径：比钻头稍大，旋转钻孔时大20cm，冲击（抓）钻时
刘国彬 2001年9月15日
钢板桩单根打入法
第8页/共31页
• 封闭打入法：在地面上，先筑起双层围檩支架，而后将钢板桩依次在双层围檩中全部插好，成为一个高大的钢板桩墙，待四角实现封闭合拢后，再按阶梯形逐渐将板桩一块块打入设计标高。
• 优点：可以保证平面尺寸准确和钢板桩垂直度，但施工速度较慢。
第24页/共31页
• 5、钢筋笼制作与吊装 • 宜分段制作 • 设置保护层：在钢筋笼主筋上隔2m左右对称设置
“钢筋耳环”或混凝土垫块 • 6、灌注混凝土 • 利用导管法进行灌注 • ①第一次灌注时，导管底距桩孔底高度≤50cm • ②导管应埋入混凝土内2-3m，控制导管拆卸时间，
一般不超过15min，保证混凝土连续关注 • ③灌注混凝土同时，第要25测页/共量31页混凝土的上升高度，
第9页/共31页
• 分段复打法：将10~20块钢板桩组成的施工段沿围檩插入土中一定深度形成较短的屏风墙，先将其两端的两块打入，严格控制其垂直度，打好后用电焊固定在围檩上，然后将其他的板桩按顺序以1/2或1/3板桩高度打入。

排桩式支护结构【共23张PPT】

（四、2）支相锚切式排型桩排施桩工：技桩术与质桩量在控平制面上仅有一点接触的连续排桩，有直线或交错排列两种形式（图 2）。
相一切、型排以桩直式线支排护列结较构优的，形定式位与、分控类制方便，墙体厚度小。一②、单排支桩式撑支支护护结结构构的形式与分类
广一州、二排号桩线式地支铁护车结站构出的入形口式的与挡分土类结构要求刚度大、变形小，排桩桩基主要承受水平力。由墙于体中具间备桩刚要度嵌大入、两变侧形相小邻的桩特，点一，般应不用适范用围配也筋越和来较越高广强。度的挖孔灌注桩，多应用于水利工程由灰浆桩组合的截水墙。
三、排桩支护结构配套技术的发展
排桩支护结构按照有无支锚（支撑或锚杆）情况，可分为悬壁式和支锚式排桩支护结构。悬壁式排桩支护结构可用于开挖深度不大、基坑底部土质情况较好、支护结构变形要求不高的基坑支护工程；支锚式排桩支护结构可用于开挖深度较大、周边环境对支护结构变形控制要求严格的基坑支护工程。悬壁式排桩支护结构相对于支锚式排桩支护结构而言，桩身弯曲造成的水平位移相对较大，且桩身截面弯矩随悬壁长度增加而迅速增加，若基坑底部土层较差，则悬壁式排桩桩底部的横向位移就较大。由于悬壁式排桩具有自身位移较大的特点，因此对变形控制要求较高的基坑支护工程显然就不适应。而支锚式排桩支护结构从基坑开挖深度、坑底土层、基坑工程的变形控制要求等方面考虑，则更适宜用于开挖深度大，对支护结构变形控制要求严格的复杂、困难条件下的基坑支护工程。
二、排桩桩型的结构设计
（2）相切型排桩：桩与桩在平面上仅有一点接触的连续排桩，有直线或交错排列两种形式（图 2）。
其施工精度较易控制，若配套技术完善，可达到支护和结构墙体的双重功能。

[最新]基坑工程-05-排桩、地下连续墙-齐剑峰-PPT课件

基坑工程 Foundation pit Engineering
石家庄经济学院工程学院 School of Engineering, Shijiazhuang university of Economics
排桩、地下连续墙
n
n
n
n
n
5.1 5.2 5.3 5.4 5.5
概述悬臂桩的设计计算单支撑支护结构的设计计算多层支撑支护结构的设计计算施工与检验
a

p
P E2
h 6 p l a x x 0 K K K K d p a p a
3

6 P

Kp Ka
h 1 . 2 x d
h

2019/2/23
pa 计算简图
7
排桩、地下连续墙
5.2 悬臂式支护结构设计规范计算方法
2019/2/23
4
排桩、地下连续墙
5.2 悬臂式支护结构设计计算原理实际情况：悬臂桩主要依靠嵌入土内深度平衡上部荷载、水压力和主动土压力等形成的侧压力，首先计算悬臂桩的插入深度，其次计算桩所承受的最大弯距，以便核算和设计钢板桩的截面、贯注桩的直径和配筋计算简图：在主动土压力推动嵌入到坑底的桩的同时，桩脚土体中产生一种力，它的大小等于被动土压力与主动土压力之差。
2019/2/23
土压力为0点
Rc
ea1k ep1k
13
排桩、地下连续墙
5.3 单层支点支护结构设计 1、支撑力
ea1k ep1k
Tc1
h
hc 1 h d x Rc
h E h E a 1 a c p 1 p c T c 1 x h c 1
