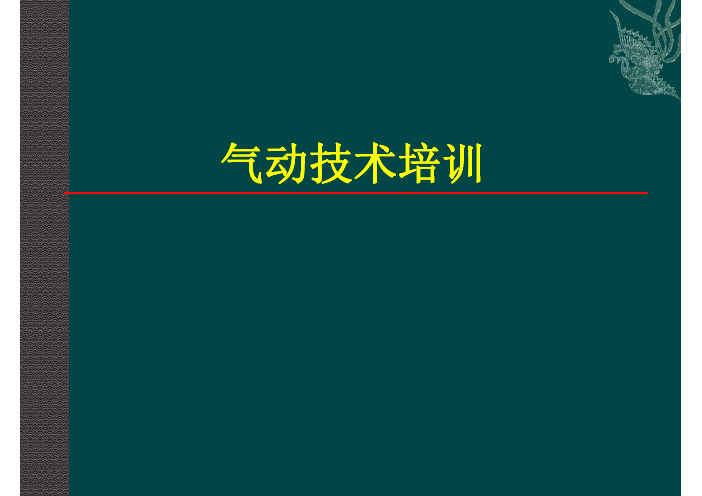

气动培训知识[1]

2024年气动基础知识培训课件一、教学内容本次教学内容选自《气动技术基础》教材第1章至第3章，详细内容主要包括气动系统的基本概念、气动元件的原理与功能、气动系统的设计及应用。

重点掌握气动系统的组成、工作原理及常见气动元件的选用与维护。

二、教学目标1. 理解气动系统的基本概念，掌握气动系统的工作原理。

2. 掌握常见气动元件的原理、功能及选用方法。

3. 学会分析气动系统的实际应用案例，具备一定的气动系统设计能力。

三、教学难点与重点教学难点：气动元件的选用与维护、气动系统设计。

教学重点：气动系统的组成、工作原理、常见气动元件的功能及选用。

四、教具与学具准备1. 教具：气动元件实物、气动系统演示装置、多媒体教学设备。

2. 学具：教材、笔记本、计算器。

五、教学过程1. 导入：通过一个实际气动系统应用案例，引发学生对气动技术的兴趣。

2. 理论讲解：1) 气动系统的基本概念及组成。

2) 气动系统的工作原理。

3) 常见气动元件的原理、功能及选用。

3. 实践操作：1) 观察气动元件实物，了解其结构特点。

2) 演示气动系统的工作过程，让学生直观地理解气动系统的运行原理。

4. 例题讲解：选用一个简单的气动系统设计案例，讲解气动元件的选用与系统设计方法。

5. 随堂练习：1) 分析气动系统的实际应用案例，让学生选用合适的气动元件。

2) 让学生设计一个简单的气动系统，并进行讨论。

对本节课的主要内容进行回顾，强调气动系统的组成、工作原理及气动元件的选用。

六、板书设计1. 气动系统的组成2. 气动系统的工作原理3. 常见气动元件的功能及选用4. 气动系统设计案例七、作业设计1. 作业题目：1) 解释气动系统的组成及其作用。

2) 分析一个实际气动系统应用案例，选用合适的气动元件，并说明理由。

3) 设计一个简单的气动系统，绘制系统原理图。

2. 答案：1) 气动系统的组成包括气源、执行元件、控制元件、辅助元件等，它们分别负责提供动力、执行动作、控制气流方向和压力等。

气动培训：气动执行元件(2009-05-11 11:05:10)转载标签：气动气动行业气动技术中国气动气动元件气动执行元件是将压缩空气的压力能转化为机械能的元件。

它驱动机构作直线往复、摆动或回转运动，其输出为力或转矩。

气动执行元件可分为气缸和气动马达。

一、气缸的分类1. 按压缩空气作用在活塞端面上的方向，可分为：单作用气缸：压缩空气只能使活塞向一个方向运动，返回则需要借助外力、重力；双作用气缸：压缩空气可使活塞向两个方向运动。

2. 按结构特点可分为：活塞式气缸、叶片式气缸、薄膜式气缸、气—液阻尼缸等。

3. 按安装方式可分为耳座式、法兰式、轴销式和凸缘式。

4. 按气缸的功能分为：普通气缸、气—液阻尼缸、薄膜式气缸、冲击气缸、伸缩气缸、回转气缸、摆动式气缸（摆动气马达）等。

二、气缸结构及工作原理1. 普通气缸主要指活塞式单作用气缸和双作用气缸。

用于无特殊使用要求的场合，如一般的驱动，定位、夹紧装置的驱动等。

2．气—液阻尼缸1）作用：普通气缸工作时，由于气体的可压缩性，当外部载荷变化较大时，会产生“爬行”或“自走”现象，使气缸的工作不稳定。

为了使活塞运动平稳，普遍采用了气—液阻尼缸。

2）特点：气—液阻尼缸是由气缸和液压缸组合而成，它以压缩空气为能源，利用油液的不可压缩性和控制流量来获得活塞的平稳运动和调节活塞的运动速度。

与普通气缸相比，它传动平稳，停位精确、噪声小；与液压缸相比，它不需要液压源，油的污染小、经济性好。

由于气—液阻尼缸同时具有气动和液压的优点，因而它得到了越来越广泛的应用。

3）组成：液压缸和气缸串联成一个整体，两个活塞固定在一根活塞杆上。

4）原理：若压缩空气自A口进入气缸左侧，气缸克服外载荷并推动活塞向右运动，此时液压缸右腔排油，单向阀关闭，油液只能经节流阀缓慢流人液压缸左腔，对整个活塞的运动起阻尼作用，调节节流阀的通道面积，就能达到调节活塞运动速度的目的；反之，当压缩空气经换向阀从气缸B口进入时，液压缸左腔排油，此时单向阀开启，无阻尼作用，活塞快速向左运动。

气动基础知识培训课件一、教学内容本节课我们将学习气动基础知识，内容涉及《机械基础》第四章第三节：气动系统的组成与原理。

详细内容包括气源装置、执行元件、控制元件、辅助元件等气动元件的工作原理及功能，以及气动系统的基本控制原理。

二、教学目标1. 理解气动系统的基本组成，掌握各气动元件的作用及工作原理。

2. 学会分析气动系统的控制原理，具备简单的气动系统设计能力。

3. 能够运用所学知识解决实际问题，提高实践操作能力。

三、教学难点与重点教学难点：气动系统的控制原理，气动元件的选型及应用。

教学重点：气动系统的基本组成，各气动元件的工作原理及功能。

四、教具与学具准备1. 教具：气动基础知识课件、气动系统演示模型、气压表、气源处理器、气动执行元件、控制阀等。

2. 学具：笔、纸、计算器等。

五、教学过程1. 导入：通过展示气动系统在实际应用中的案例，引起学生对气动知识的兴趣。

2. 理论讲解：（1）介绍气动系统的基本组成，包括气源装置、执行元件、控制元件、辅助元件等。

（2）讲解各气动元件的工作原理及功能。

3. 实践操作：（1）演示气动系统的工作过程，让学生直观地了解气动元件的相互作用。

（2）指导学生进行气动元件的拆装、调试，提高学生的动手能力。

4. 例题讲解：分析一个简单的气动系统控制实例，引导学生学会分析气动系统的控制原理。

5. 随堂练习：布置一些关于气动基础知识的习题，让学生巩固所学内容。

六、板书设计1. 气动系统的基本组成：气源装置执行元件控制元件辅助元件2. 气动元件工作原理及功能：气源装置：提供压缩空气执行元件：将压缩空气转化为机械动作控制元件：控制气流的通断、方向和压力辅助元件：辅助实现气动系统的功能七、作业设计1. 作业题目：（1）简述气动系统的基本组成及各元件的作用。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课通过理论讲解、实践操作、例题讲解等方式，使学生掌握了气动基础知识。

但在教学过程中，要注意关注学生的学习反馈，及时调整教学方法和节奏。

气动技术培训资料气动技术培训资料（一）气动技术是一种利用压缩气体进行工程控制和传动的技术领域。

它在各个行业中广泛应用，包括生产制造、工程建设、能源管理等等。

通过学习气动技术，我们可以了解气动元件的工作原理、气动回路的设计与搭建以及气动系统的操作和维护等内容。

下面将为大家介绍一些气动技术培训资料，以帮助大家更好地理解和应用气动技术。

一、气动元件的工作原理气动元件是气动系统中重要的组成部分，它们能够实现压缩空气的输送、转换和控制。

在气动技术培训中，我们首先需要了解气动元件的工作原理。

1.1 阀门类气动元件阀门类气动元件包括单向阀、调节阀、电磁阀等，它们通过控制压缩空气的通断和流量来实现气动系统的控制。

其中，单向阀的作用是只允许空气单向流动，而调节阀则可以根据需要调整空气的流量和压力。

电磁阀通过电磁原理实现气体的通断和控制。

1.2 执行元件类气动元件执行元件类气动元件主要包括气缸和气动马达等。

气缸是将气压能转变为机械能的装置，常用于推动、拉动和升降物体。

气动马达则将气压能转化为机械能，在工程设备中常用于驱动旋转运动。

以上是气动元件的一些基本工作原理，深入学习气动元件的工作原理可以帮助我们更好地理解和应用气动技术。

二、气动回路的设计与搭建气动回路是指由气动元件组成的传动系统，用于完成特定的工作任务。

在气动技术培训中，学习气动回路的设计与搭建是必不可少的。

2.1 回路的设计气动回路的设计是根据工作任务的要求和气动元件的性能特点来确定的。

在设计气动回路时，我们需要考虑以下几个方面：首先，需要明确工作任务的要求，包括工作轨迹、推力大小等参数。

其次，根据工作任务的要求，选择适当的气动元件进行组合，包括阀门类和执行元件类。

最后，根据设计要求确定气路布置、管线布局和阀门的控制方式等。

2.2 回路的搭建回路的搭建需要根据设计图纸进行操作，包括将气动元件按照一定的布局连接好，保证气体能够在回路中正常流动。

在搭建回路时，需要注意以下几个方面：首先，确保气动元件的连接口没有漏气现象，可以使用密封圈等密封材料增加密封性能。

气动基础知识培训课件一、教学内容本课件基于《流体力学与气动基础》教材，主要涉及第三章“流体力学基础”和第四章“气动基础”的内容。

详细内容包括：流体的性质与分类，流体静力学，流体动力学基本方程，流体阻力和升力，气动元件的工作原理及运用等。

二、教学目标1. 掌握流体力学和气动基础的基本概念和原理。

2. 学会分析流体力学和气动元件在实际应用中的问题，并能够提出解决方案。

3. 培养学生的动手能力和实际操作技能，提高解决实际问题的能力。

三、教学难点与重点难点：流体动力学基本方程的理解和应用，气动元件的工作原理及其在实际应用中的选用。

重点：流体静力学，流体阻力和升力，气动元件的分类及功能。

四、教具与学具准备1. 教具：气动基础知识PPT，流体力学和气动元件实物模型。

2. 学具：笔记本电脑，学习手册，气动元件实操工具。

五、教学过程1. 实践情景引入（5分钟）：通过展示气动元件在实际应用中的视频，让学生了解气动技术的应用场景。

2. 理论讲解（10分钟）：讲解流体力学基础和气动基础知识，引导学生关注教学难点和重点。

3. 例题讲解（15分钟）：针对教学难点，通过例题讲解，使学生加深对流体动力学基本方程和气动元件工作原理的理解。

4. 随堂练习（10分钟）：布置相关练习题，让学生巩固所学知识。

5. 实操演练（15分钟）：分组进行气动元件的安装和调试，培养学生的动手能力。

六、板书设计1. 流体力学基础：流体的性质与分类，流体静力学，流体动力学基本方程。

2. 气动基础：流体阻力和升力，气动元件工作原理，气动元件分类及功能。

七、作业设计1. 作业题目：（1）简述流体的性质与分类。

（2）计算流体阻力和升力。

（3）论述气动元件的工作原理及其在实际应用中的选用。

2. 答案：（1）流体的性质与分类：流体具有无固定形状、可压缩性、粘性等特点。

根据流体的物理性质，可分为气体、液体和塑性流体。

（2）流体阻力和升力：根据流体动力学基本方程，计算物体在流体中受到的阻力和升力。
