电力系统线路设计中的路径选择及杆塔定位分析

浅谈电力线路设计的路径选择与杆塔定位电力线路设计是电力行业中非常重要的一项工作，它涉及到电力输送的安全、稳定和经济性等多个方面。

在电力线路的设计中，路径选择和杆塔定位是两个重要的环节，这两个环节的合理性直接影响到电力线路的运行质量和经济效益。

因此，本文将对电力线路设计中的路径选择和杆塔定位进行简要介绍和分析。

一、路径选择路径选择是电力线路设计过程中十分关键的一步，它主要是指选择电力线路应该走的线路路径和路线，以保证电力输送的安全、稳定和经济性。

一般来说，路径选择主要根据以下几个方面进行考虑：1.地形、气象和环境因素电力线路的走向需要充分考虑当地的地形、气象和环境因素，一方面是为了更好地适应当地的地形和气候，另一方面是因为这些因素会直接对电力输送的安全性和可靠性产生影响。

例如，在海岸地区和山区的电力线路设计中，需要考虑海风、大雨、雪灾等自然灾害的影响，以确保电力线路在自然灾害面前能够有更好的耐受和稳定性。

2.电力输送的需要路径选择还需要根据电力输送的需要进行考虑。

例如，如果电力输送的需求量很大，线路的输电能力要求相对比较高，此时就需要选择合适的线路路径，以保证电力输送的安全和稳定。

3.投资和经济效益路径选择还需要考虑投资和经济效益问题，需要在保证电力输送安全和稳定的前提下，尽可能降低总投资和维护成本。

如果选择的线路路径比较长或者需要大量的人工和物资支持，那么就会增加投资和维护成本，此时需要更好地平衡安全和经济效益的关系。

4.政策和法律要求路径选择还需要满足政策和法律要求的规定。

例如，在国家、省、市的规划中已经明确规定了一些保护区域或者特殊用地，这些区域就不能选择建设电力线路。

此外，还需要考虑到当地环保要求、造林要求和土地挖掘、铺设管道等规定。

二、杆塔定位1.地形条件杆塔的定位需要考虑到当地的地形条件，根据地形的陡峭程度、坡度和地质条件等因素来确定杆塔的高度和数量。

例如，在山区和丘陵地带，需要选择较高的杆塔来避免杆塔受到山体滑坡、山洪等自然灾害的影响。

电力线路设计的路径选择与杆塔定位研究
电力线路的路径选择和杆塔的定位是电力工程的重要环节之一。

正确的路径选择和杆塔定位可以确保电力线路的经济性、可靠性和安全性，对于电力系统的正常运行和供电质量的保障起着至关重要的作用。

电力线路的路径选择主要考虑以下因素：
1.地形条件：电力线路需要避免地形崎岖、地势低洼、山谷等地形条件，使其绕道而行，增加线路的长度和投资，同时会增加线路风险，影响供电质量。

2.环境影响：电力线路的路径应避免通过人口稠密地区、生态敏感区和风景区等，这些区域的电力线路安全和环保问题尤其重要。

3.线路负荷：电力线路在设计时需要考虑其负荷，并以此来确定线路的容量和杆塔的个数和间距；同时需预留一定的扩容余地以充分满足未来的电力需求。

4.经济性：电力线路的路径选择是在计算经济效益和现实花费之间进行权衡的，而在此权衡的基础之上，应根据建设经费的来源来制定计划，实现最佳经济效益和花费。

在电力线路路径的选择中，还需要对线路的长期影响进行评估，特别需要重视线路对周围环境和社会的影响，并采取适当的环保、安全和管理措施。

1.线路类型：不同类型的电力线路在杆塔的定位上有不同的要求。

例如直流输电线路通常需要更高的杆塔，以便支撑更长的跨距，并能传输更大的电流。

2.负荷特性：电力线路在负荷变化时对杆塔也会产生影响。

因此，杆塔的形状、间距等参数要根据负荷特性来确定。

3.地质条件：地质条件会影响杆塔的材料选择和定位。

例如在土壤松软的地区，需要选择相对轻型、稳定的杆塔。

4.维护要求：杆塔需要定期维护，所以在设计时还需要考虑到杆塔的维护便利性，以便于随时进行维护。

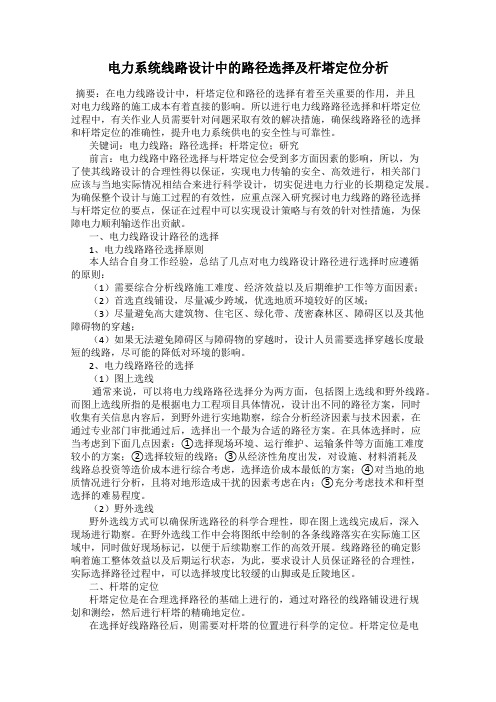

电力系统线路设计中的路径选择及杆塔定位分析摘要：在电力线路设计中，杆塔定位和路径的选择有着至关重要的作用，并且对电力线路的施工成本有着直接的影响。

所以进行电力线路路径选择和杆塔定位过程中，有关作业人员需要针对问题采取有效的解决措施，确保线路路径的选择和杆塔定位的准确性，提升电力系统供电的安全性与可靠性。

关键词：电力线路；路径选择；杆塔定位；研究前言：电力线路中路径选择与杆塔定位会受到多方面因素的影响，所以，为了使其线路设计的合理性得以保证，实现电力传输的安全、高效进行，相关部门应该与当地实际情况相结合来进行科学设计，切实促进电力行业的长期稳定发展。

为确保整个设计与施工过程的有效性，应重点深入研究探讨电力线路的路径选择与杆塔定位的要点，保证在过程中可以实现设计策略与有效的针对性措施，为保障电力顺利输送作出贡献。

一、电力线路设计路径的选择1、电力线路路径选择原则本人结合自身工作经验，总结了几点对电力线路设计路径进行选择时应遵循的原则：（1）需要综合分析线路施工难度、经济效益以及后期维护工作等方面因素；（2）首选直线铺设，尽量减少跨域，优选地质环境较好的区域；（3）尽量避免高大建筑物、住宅区、绿化带、茂密森林区、障碍区以及其他障碍物的穿越；（4）如果无法避免障碍区与障碍物的穿越时，设计人员需要选择穿越长度最短的线路，尽可能的降低对环境的影响。

2、电力线路路径的选择（1）图上选线通常来说，可以将电力线路路径选择分为两方面，包括图上选线和野外线路。

而图上选线所指的是根据电力工程项目具体情况，设计出不同的路径方案，同时收集有关信息内容后，到野外进行实地勘察，综合分析经济因素与技术因素，在通过专业部门审批通过后，选择出一个最为合适的路径方案。

在具体选择时，应当考虑到下面几点因素：①选择现场环境、运行维护、运输条件等方面施工难度较小的方案；②选择较短的线路；③从经济性角度出发，对设施、材料消耗及线路总投资等造价成本进行综合考虑，选择造价成本最低的方案；④对当地的地质情况进行分析，且将对地形造成干扰的因素考虑在内；⑤充分考虑技术和杆型选择的难易程度。

浅谈电力线路设计的路径选择与杆塔定位电力线路设计是电力工程中的重要环节，而路径选择和杆塔定位是电力线路设计中的关键步骤。

路径选择和杆塔定位的合理与否，直接关系到电力线路的安全性、可靠性和经济性。

本文将就电力线路设计中的路径选择与杆塔定位进行浅谈。

一、路径选择路径选择是电力线路设计中的首要环节。

在选择线路路径时，需综合考虑地理、地质、气候、环境、生态、社会等多方面因素，以确保线路的安全可靠、经济合理，并尽量减少对自然环境的影响。

1.地理环境在选择线路路径时，需要考虑地理环境因素，如地形、地貌、自然灾害等。

对于复杂的地形地貌，需要选择合适的线路走向，避免过于陡峭的山地或泥泞的湿地，确保线路的施工和维护便利。

2.地质条件地质条件是影响电力线路安全稳定运行的重要因素。

需要考虑地质稳定性，避免选择易发生滑坡、山体崩塌等地质灾害的区域，确保线路的稳定性和可靠性。

3.气候环境气候环境是影响线路运行安全的重要因素。

在选择线路路径时，需要考虑当地的气候条件，尤其是风力、降雪等气候因素对线路的影响，避免选择在恶劣气候条件下易发生故障的地区。

4.环境保护在选择线路路径时，要尽量避免对环境造成影响。

需要考虑线路对生态环境的影响，避免对动植物栖息地和生态系统的破坏，选择对环境影响较小的线路路径。

5.社会因素在路径选择中，还需要考虑社会因素，如人口密集区、历史文化遗址等。

需要避免选择在人口密集区或历史文化遗址附近的线路路径，以避免对当地居民生活和历史文化的影响。

二、杆塔定位杆塔是电力线路的重要支撑结构，杆塔的合理定位直接影响线路的安全稳定运行和经济效益。

在杆塔定位时，需要考虑电力线路的技术要求、地理环境、土地利用、施工维护等因素。

1.电力线路的技术要求在杆塔定位时，需要考虑电力线路的技术要求，包括线路的走向、转角、跨越河流、铁路、公路等其它线路等。

满足线路的走向要求，确保线路的安全可靠运行。

在杆塔定位时，需要考虑地理环境因素，如地形、地貌、土质等。

浅谈电力线路设计的路径选择与杆塔定位1. 引言1.1 背景介绍随着社会的发展和人们对生活质量要求的提高，电力供应已经成为现代社会不可或缺的基础设施之一。

电力线路设计的路径选择与杆塔定位是电力系统建设中至关重要的环节，直接关系到电力线路的可靠性、安全性和经济性。

在城市化进程加快的今天，电力线路设计需要考虑越来越多的因素，如交通、环境、土地利用等，这为路径选择和杆塔定位带来了更多的挑战。

电力系统的稳定运行需要合理设计的电力线路来输送电能，而电力线路的路径选择不仅仅是简单地沿着最短的距离铺设，还需要考虑到各种因素的综合影响。

杆塔定位作为电力线路中支持导线的主要结构，其位置的选择直接影响到电力线路的受力分布和传输能力。

电力线路设计的路径选择与杆塔定位必须经过综合考虑，以确保系统具有良好的可靠性和经济性。

1.2 研究意义电力线路设计是电力系统建设的重要环节，其路径选择与杆塔定位直接影响着电力系统的运行效率和稳定性。

具体来说，路径选择涉及到线路的走向、线路长度、线路参数等因素，而杆塔定位则关系到杆塔的数量、间距、高度等要素。

正确的路径选择和杆塔定位能够有效减少线路的功耗损耗、提高线路的传输能力，从而提高电力系统的运行效率和经济性。

电力线路设计的路径选择与杆塔定位还关系到对环境的影响和对社会的服务。

合理的路径选择和杆塔定位能够降低对自然环境的破坏，减少对土地资源的占用，保护生态平衡。

路径选择和杆塔定位还直接关系到电力系统的安全可靠性，对于防止事故的发生具有重要意义。

研究电力线路设计的路径选择与杆塔定位，不仅有助于优化电力系统的运行，提高电力传输的效率和稳定性，还能够促进可持续发展，保护环境资源，提高社会服务水平。

是一个具有重要意义和深远影响的课题。

1.3 研究目的研究目的是为了探讨电力线路设计中路径选择与杆塔定位的重要性和影响因素，以及如何根据基本原则和考虑因素进行有效的路径选择和杆塔定位。

通过深入分析路径选择的方法和杆塔定位的影响因素，为电力系统的正常运行和安全性提供有效的设计指导。

电力线路设计的路径选择与杆塔定位研究电力线路设计是电力工程中的重要环节，合理的路径选择和杆塔定位对于电力线路的安全和可靠运行至关重要。

本文将探讨电力线路设计中路径选择和杆塔定位的研究内容和方法。

1. 路径选择研究路径选择是指在一定的地理条件和技术要求下，选择电力线路的走向，并确定线路的穿越点和架设方式。

路径选择需要考虑以下几个因素：1.1 地理条件：地理条件是路径选择的基础，包括山地、平原、湖泊、河流等地形和地貌因素。

不同地形和地貌对电力线路的穿越和架设方式有不同的要求。

在路径选择时，需要考虑地质构造、土壤条件、降雨情况等因素对线路安全运行的影响。

1.2 线路长度：线路的长度直接影响线路的电阻和电压降，对线路的输电能力和经济性有一定影响。

通常情况下，线路长度越短，电阻和电压降越小，输电能力和经济性越好。

1.3 路径难度：路径选择还需要考虑线路穿越的难度，包括交通条件、地质条件和环境条件等。

交通条件的好坏直接影响线路的施工和维护，地质条件和环境条件的差异也会对线路的绝缘和散热等方面产生影响。

在路径选择中需要综合考虑这些因素，选择具有较好的地理环境和工程条件的线路。

2. 杆塔定位研究杆塔是电力线路的支撑和固定装置，合理的杆塔定位可以保证线路的安全性和稳定性。

杆塔定位需要考虑以下几个因素：2.1 地理条件：地理条件对杆塔的定位有直接影响，需要考虑地质构造、土壤条件和地貌因素对杆塔基础的影响。

在地质条件较差的地区，需要加强杆塔基础的设计和施工，增加抗倾覆能力和抗震能力。

2.2 线路走向：线路走向决定了杆塔位置的选择，需要考虑线路的走向和拐角处的转向方式。

合理的拐角设计可以减少线路的应力和损耗，提高线路的稳定性和可靠性。

2.3 杆塔间距：杆塔间距直接影响电力线路的散热和电力损耗。

一般情况下，杆塔间距越小，线路电流越大，电力损耗越小，线路容量越大。

过小的杆塔间距会增加线路的投资成本和维护费用，因此需要综合考虑经济因素和技术要求。

电力线路设计的路径选择与杆塔定位分析周磊摘要：近年来，电力线路工程施工数量不断增加，由于路径选择和杆塔定位具有非常重要的意义，所以为了确保线路能够安全的运行，则需要在技术和经济性方面进行充分的考虑，同时还要对实际工程实施中的各种情况进行综合分析，从而采取科学、合理的电力线路设计方案，确保电力线路施工的顺利进行。

本文对电力线路设计的路径选择与杆塔定位进行简要分析。

关键词：电力线路设计；路径选择；杆塔定位；分析1 电力线路设计的路径选择1.1 线路选择的基本原则在线路的选择中一定要对线路进行合理的和运行安全的选择，线路一定要尽量选取路径最短，转角较少，特殊障碍较少，天然和地理环境较好的位置，一定要避开，重冰区，森林区，绿化区，防护林，原始森林等等，在穿越中，一定要尽量在最窄处通过，减少砍伐和破坏，尽量少占用耕地和农田，从而实现线路选择中的安全化，合理化的要求。

1.2 选线的技术要求在对选线的过程中，一定要考虑周全以免带来不必要的麻烦，转角点不适合选择在高山顶，河岸，堤坝，或者悬崖的边缘，还有一些山体滑坡，坡度比较大的地方，容易被洪水淹没和冲刷的低洼的地方，是不适合设置转角点的，线路的转角点适合放在平地或者不宜被破坏的地方，然后还能够满足线路人员进行，及时的检修和维护的地方，在对于跨河点选择路径的时候一定要注意以下几点：一定要选在河道之间的宽度不是特别宽的地方；两岸的距离一定要短；不能够被河水或者河岸严重淹没的地方；尽量放在水比较浅的地方。

在塔位的选择中也要注意：必须要选放在没有严重被河水冲刷的地方；河床下不是软的地表层；不可以选放在码头或者有船停放的地方，以免在今后的使用中，会给维护和检修带来很多麻烦。

1.3 电力线路路径的选择在电力线路设计中，路径选择与杆塔定位是其重要环节，而且是一项具有很强政策性、技术性以及实践性的工作。

一般情况下，线路路径选择工作具体分为野外选线与图上选线两种。

其中图上选线就是先设计出几个路径方案，然后再去野外勘查与收集资料，进行技术经济比较分析，等到相关部门同意并签订协议书后，才能进行确定电力线路施工的路径方案。

探讨电力线路设计的路径选择与杆塔定位摘要：在中国不断深化改革开放的背景下，国民经济的快速发展极大地推动了电力行业的发展，为公众提供了高质量、安全、稳定的电力，并满足了公众的物质和文化需求。

在设计电力线路的过程中，选择路线和塔的定位是两个必要的部分。

路线选择的质量将直接影响电力系统的建设安全和运行可靠性，而科学的塔位定位将影响线路维护的便利性。

本文探讨如何在设计电力线路时选择和定位路线和塔，希望为提高中国电力行业的整体水平做出贡献。

关键词：电力线路设计；路径选择；杆塔定位随着电力行业的不断发展和进步，越来越多的电力线路被建设出来，为人们的生活提供了便利。

然而，在电力线路的建设中，路径选择与杆塔定位的问题是非常重要的，不仅直接关系到电力线路的安全性、稳定性和经济性，还关系到社会的稳定和发展。

因此，对于电力线路的路径选择与杆塔定位问题的研究和探讨是非常必要的。

1、电力线路设计的路径选择问题电力线路的路径选择问题是电力线路设计中非常重要的一个环节，因为它直接关系到电力线路的安全性和经济性。

路径选择是一个综合性的问题，它受到众多因素的影响，如地形、气候、经济、环保等因素。

下面将从几个方面来探讨电力线路的路径选择问题。

（1）地形因素。

地形是电力线路路径选择的重要因素，电力线路建设的地形情况主要包括平原、山区、丘陵、水域等。

在地形复杂的山区，电力线路的路径选择更加困难，需要针对不同的地形进行综合考虑。

在一些陡峭的山区，为了保证电力线路的稳定性和安全性，需要采用高塔架线的方式，这种方式的经济性不如普通的电力线路，但它可以有效地提高电力线路的安全性和稳定性。

在电力线路路径选择时要选择一些空旷的地区，规避绿化带、高层住宅群等，对于无法避开的高大建筑物，设计人员在设计时则需要选择最短的线路，降低对环境的破坏。

[1]（2）气候因素。

气候也是电力线路路径选择的重要因素之一，主要包括温度、湿度、降雨量等。

在高温和湿度的地区，电力线路的导线容易膨胀和变形，影响电力线路的稳定性和安全性。

浅谈电力线路设计的路径选择与杆塔定位电力线路设计的路径选择与杆塔定位在电力工程中起着非常重要的作用。

电力线路设计的路径选择和杆塔定位决定了电力线路的走向和布局，直接影响着电力线路的安全、稳定和经济性。

在电力工程中，路径选择和杆塔定位是至关重要的环节。

本文将围绕这两个关键环节展开讨论，探讨电力线路设计中路径选择和杆塔定位的相关问题。

一、路径选择电力线路的路径选择是指确定电力线路的走向和布局。

路径选择需要考虑的因素非常多，需要综合考虑地形地貌、自然环境、通信、交通、军事、文化等因素。

在实际的工程设计中，路径选择的过程是一个相对复杂的工程。

路径选择需要满足以下几个基本原则：1. 经济性原则电力线路的设计应遵循经济性原则，即尽可能选择比较经济的线路走向和布局。

路径选择需要综合考虑电力线路的建设成本、维护成本和运行成本等因素，选择经济性最佳的线路走向。

2. 安全可靠原则电力线路的设计需要保证线路的安全可靠，即在不违背经济性的前提下，保证线路的安全、稳定和可靠运行。

3. 环保原则在路径选择的过程中，需要考虑到对自然环境的影响和保护，避免对环境造成过大的破坏和影响。

路径选择需要综合考虑多个因素，需要进行多方位、多角度的分析和综合比较。

在实际的工程设计中，路径选择往往需要综合考虑地质地形、水文气象、生态环境等多方面的因素，通过对各种因素的数量化分析和综合比较，找出最优的线路走向和布局。

二、杆塔定位杆塔定位是指确定电力线路中各个支撑结构（如杆塔、桥架等）的具体位置。

杆塔定位需要满足以下几个基本原则：1. 安全可靠原则杆塔的定位需要满足线路的稳定、牢固和安全，保证线路的正常运行和使用。

2. 经济性原则杆塔的定位需要满足线路的经济性要求，即在不影响线路安全可靠的前提下，选择最经济、最合理的支撑结构位置，尽量降低建设成本和维护成本。

杆塔的定位需要综合考虑线路的技术要求、地质地形、机械条件、通行条件等多方面的因素，通过对各种因素的数量化分析和综合比较，找出最优的支撑结构位置。

分析电力线路设计中的路径选择以及杆塔定位摘要：路径选择以及杆塔定位作为电力线路设计中的关键一环，具有技术性强、实践性高的特点。

设计工作人员要综合考虑众多影响因素，制定一套合理的路径方案，实现工作目标。

本文主要针对路径选择的技术要点、杆塔的定位方式和校验工作进行了分析和研究。

关键词：电力线路设计；路径选择；杆塔定位一、电力线路路径选择方案电力线路设计通常由图上选线和野外选线两个步骤组成，结合实际定位，选择出最理想的路径。

图上选线指的是设计单位先拿出路径方案再进行野外勘察，收集数据资料验证路径方案的可行性和经济成本，将若干套路径方案进行对比后挑选出理想方案。

在经过上级北门的审查批准之后，在野外场地中核实图上选线的路径，最终明确整个线路走向，进行杆塔定位。

图上选线是野外选线的前提与基础，野外选线则为图上选线提供了实践支持。

图上选线一般采用1/10000或1/100000比例或以上比例的地形图图板进行标记，在图板上使用不同颜色的线连接走线转角点，以此构成路径方案。

一般来说，在图上选线阶段，设计单位会通过工程经验和勘测数据，拿出可能性较高的方案，剔除可行性差的其他方案，选定两到三个的路径方案，以此作为野外选线的依据。

因为图上选线只在地图上进行，电力线路经过的地形、地质以及交通状况可能与实际情况不符，所以需要在野外选线阶段对其线路覆盖的实地地形、交通节点进行重点核实，及时对不合理的线路进行校正。

对比路径方案时，还应就线路的长短、所覆盖地段的地质条件和交通情况进行对比，对于施工难度和维护难度也要有所考量。

对于线路覆盖范围内的交通、通信、工业以及军用设备等，还应当提前与相关部门沟通解决。

二、杆塔定位技术杆塔定位，指的是在根据最终路径方案上完成断面和定线测绘工作，确定出所有杆塔的具体位置，这项工作由室内定位与室外定位两个部分组成。

定位的好坏对整体电力线路的造价、维护具有很大影响，还直接影响施工方案的制定，其重要性不亚于路径方案的选择。
