下载文档原格式
第二节有色金属及其合金钢铁材料有色金属…-铝.镁・铜.铅.锌等及其合金一、铜及铜合金纯铜:紫铜铜合金:黄铜、青铜、白铜1) 2)1v紫铜紫铜的性能紫铜的代号及用途紫铜即工业纯铜,因其具有玫瑰红色,表面形 成氧化膜后呈紫色而名面心立方晶体结构,无同素异构转变 比重8・96 ,熔点1083°C ;优覆的导电性和导 热性,其导电性位居第二（仅次于银）；逆磁性 物质（磁化系数为很小的负数）；很好的耐蚀性裂的现象II. III.IV.V. VI. 极好的塑性,机械性能较低（表9・6） 热脆性:含有铅、铿,当进行热加工时（一般为820~8609）,造成脆性断裂冷脆:含有硫■氧,铜在冷加工时易于产生破L 代号: Tl(99・95%Cu).T2(99・90%Cu). T3(99・7%Cu)、T4(99.5%Cu)oIL用途：船上主要用作柴油机的润滑油管■锅炉水管等和密封垫片紫铜在冷变形后通过再结晶退火＜即将紫铜加热到600~6509 ,然后在水中冷却＜一方面去除其表面的灰黑色氧化皮(CuO) ”另一方面紫铜得到软化(消除加工硬化现象)1.在船上采用喷灯加热至发红而后水冷, 达到软化的目的。
2、黄铜黄铜一铜锌合金,根据化学成分的不同,分为普通黄铜和特殊黄铜。
（1）普通黄铜:①成分和组织②编号和用途.性能⑵特殊黄申锡黄铜①猛黄铜普通黄铜是由铜和锌组成的二元合金黄铜含锌量一般不超过47 %单相黄铜:锌<39% f形成a固溶体（塑性很好 > 适于冷、热加工）两相黄铜:含锌量在39~45%时f黄铜的组织为a+卩（卩相是以化合物CuZn为基的在温度较低时则很脆 < 不宜冷加工）I. 编号:n H 1+两位数字（H80 ,即表示含铜80% 的黄铜几铸造黄铜,再加上”Z” 色械性能:与锌的含量有直接关系。
如图9・7所III.锌的含量达30%时■黄铜的塑性最大；IV.含锌量达到45%时，黄铜的强度最大V.铸造性能：优覆VI.耐蚀性:在大气、尤其是有机氟化物（氟利昂12-CF2C12）中VII.应用：用于制作冷凝管.水泵零件、散热片等 ,如表9-8所示。

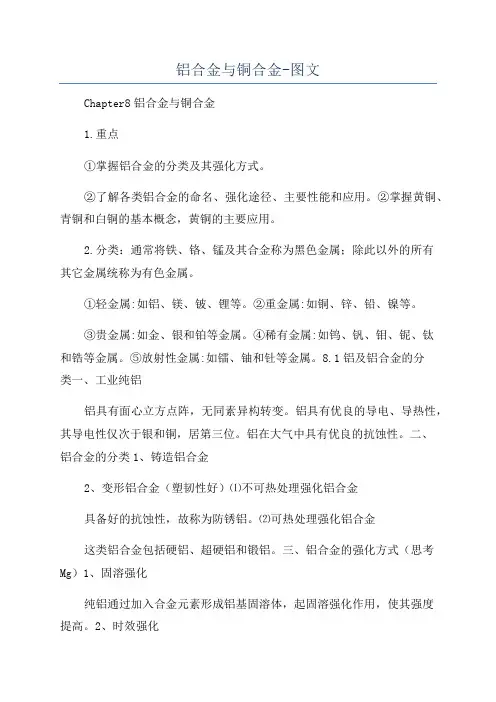

铝合金与铜合金-图文Chapter8铝合金与铜合金1.重点①掌握铝合金的分类及其强化方式。
②了解各类铝合金的命名、强化途径、主要性能和应用。
②掌握黄铜、青铜和白铜的基本概念，黄铜的主要应用。
2.分类：通常将铁、铬、锰及其合金称为黑色金属；除此以外的所有其它金属统称为有色金属。
①轻金属:如铝、镁、铍、锂等。
②重金属:如铜、锌、铅、镍等。
③贵金属:如金、银和铂等金属。
④稀有金属:如钨、钒、钼、铌、钛和锆等金属。
⑤放射性金属:如镭、铀和钍等金属。
8.1铝及铝合金的分类一、工业纯铝铝具有面心立方点阵，无同素异构转变。
铝具有优良的导电、导热性，其导电性仅次于银和铜，居第三位。
铝在大气中具有优良的抗蚀性。
二、铝合金的分类1、铸造铝合金2、变形铝合金（塑韧性好）⑴不可热处理强化铝合金具备好的抗蚀性，故称为防锈铝。
⑵可热处理强化铝合金这类铝合金包括硬铝、超硬铝和锻铝。
三、铝合金的强化方式（思考Mg）1、固溶强化纯铝通过加入合金元素形成铝基固溶体，起固溶强化作用，使其强度提高。
2、时效强化⑴由于合金元素在铝中有较大固溶度，且随着温度的降低而固溶度急剧减小。
故铝合金经加热到某一温度淬火后，可以得到过饱和的铝基固溶体。
这种过饱和铝基固溶体放置在室温或加热到某一温度时，其强度和硬度随时间的延长而增高，但塑性、韧性则降低，这个过程称作时效。
⑵时效过程使合金的强度、硬度增高的现象称为时效强化或时效硬化。
3、过剩相强化⑴当铝中加入的合金元素含量超过其极限溶解度时，淬火加热时便有一部分不能溶入固溶体的第二相出现，称之为过剩相。
⑵在铝合金中过剩相多数为硬而脆的金属间化合物。
它们在合金中起阻碍滑移和位错运动的作用。
使强度、硬度提高，而塑性、韧性降低。
（过剩相过多，脆性增大）4、细化组织强化铸造铝合金中常加入微量元素（变质剂）进行变质处理来细化合金组织，提高强度和韧性。
（在合金结晶时作为非自发晶核，起细化晶粒作用，）8.2铝合金的热处理与时效强化一、退火：1、再结晶退火适用于经过冷塑性变形的变形铝合金。
