实验三2FSK调制与解调实验一、实验目的1、了解二进制移频键控2FSK 信号的产生过程及电路的实现方法。
2、了解非相干解调器过零检测的工作原理及电路的实现方法。
3、了解相干解调器锁相解调法的工作原理及电路的实现方法。
二、实验内容1、了解相位不连续2FSK 信号的频谱特性。
2、了解2FSK（相位不连续）调制，非相干、相干解调电路的组成及工作理。
3、观察2FSK 调制，非相干、相干解调各点波形。
4、改变f1、f2的频率大小，观察不同调制指数下的调制解调效果。
（选作）5、利用实验模块的电路，设计出其它解调方法，并自行验证。
（选作）三、预习要求1)画出实验电路中2FSK调制器采用的原理框图；2)根据实验指导书的相关资料，说明本实验2FSK调制的载波频率分别是多少？用什么方法产生的？3)本实验2FSK载波是方波还是正弦波？如何实现的？4)用什么方法可以将方波变成正弦波？5)FSK调制器可以用哪两种基本方法实现？本实验用的是哪一种？6)用什么方法实现的FSK信号的相位是连续的？7)实验中，信息的码速率是多少？可以用什么方法测量？8)可以用什么方法来测量2FSK的两个载波频率？9)当用“10101010………”不断重复的信息码进行FSK调制，用计数法测量FSK调制输出信号的频率，测量得到的频率可能是多少？为什么？10)本实验中，2FSK 信号带宽是多少？如何计算的？公式中的各个量代表什么？11)本实验中，2FSK 信号的频谱会是单峰还是双峰？为什么？12)用示波器同时观测FSK调制器的输入数据、FSK调制器输出的已调信号，要能稳定的观测应该用这两个信号中的哪一个作为示波器的触发信号？13)画出2FSK过零检测解调的原理框图；14)实验中，FSK过零检测解调方案采用数字电路如何实现；15)脉冲的宽度相同，有些时刻的脉冲密一些，有些时刻的脉冲少一些，可以用什么具体的方法区分出每一个单位时刻内脉冲是多还是少？16)测试接收端的各点波形，需要与什么波形对比，才能比较好的进行观测？示波器的触发源该选哪一种信号？为什么？17)采用过零检测解调的方法时，将f1和f2倍频的电路是如何设计的？18)采用过零检测解调的方法时，解调电路中哪一点的波形是f1和f2的倍频？19)2FSK 信号经过整形变成方波2FSK 信号，频谱有什么变化？为什么？20)解调时将f1和f2倍频有何好处？如何通过仪器测量来说明？21)2FSK 信号解调时将f1和f2倍频之后，频谱有什么变化？为什么？22)解调电路各点信号的时延是怎么产生的？23)解调出的信码和调制器的绝对码之间的时延是怎么产生的？24)解调的信号为什么要进行再生？25)理论上，能否实现出一个没有时延的解调器？为什么？26)解调的信号是如何实现再生的？27)再生过程中，是什么环节会对解调的输出造成延时？为什么？28)画出2FSK 锁相PLL 解调的原理框图；29)PLL 解调2FSK 信号的原理是什么？30)为什么2FSK 锁相解调可以实现相干解调？31)要实现2FSK 锁相解调，锁相环需要工作在什么跟踪方式？为什么？32)解调电路中T31（放大出）没有信号输出，可能的原因有哪些？33)T19（2FSK 过零检测出）信号异常，如何判断故障点在哪？34)解调输出信号与发送端的数据信号对比，为什么会有延时，是哪些原理造成的？四、实验原理二进制频率调制（2FSK ）是数据通信中使用较早的一种通信方式。
通信原理实验报告学院：信息工程学院专业：通信工程学号：201416416姓名：李瑞鹏实验一带通信道模拟及眼图实验一、实验目的1、 了解眼图与信噪比、码间干扰之间的关系及其实际意义；2、掌握眼图观测的方法并记录研究。
二、实验器材1、 主控&信号源、9号、13号、17号模块各一块2、 双踪示波器一台3、 连接线若干三、实验原理1、实验原理框图带通信道模拟框图2、实验原理框图带通信道是将直接调制的PSK 信号和经过升余弦滤波后调制的PSK 信号送入带通信道，比较两种状况的眼图。
然后，改变带通信道的带宽重复观测。
四、实验步骤概述：该项目是通过分别改变噪声幅度和带通信道频率范围，观测信道的眼图输出变化情况，了解和分析信道输出原因.1、关电，按表格所示进行连线。
PSK 调制信号加升余弦滤波的带通信道模拟2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【信道模拟及眼图观测实验】→【250KHz~262KHz带通信道】。
3、此时系统初始状态为：PN15为8K。
4、实验操作及波形观测。
（1）以CLK时钟信号为触发源对比观测LPF-BPSK观测点，观察输出眼图波形。
（2）调节17号板W1噪声幅度调节，调节噪声幅度，观察眼图波形变化。
17号模块测试点TP4可以观察添加的白噪声。
（3）在主控菜单中改变带通信道频率范围，观察输出眼图变化，并分析原因。
五、实验报告1、完成实验并思考实验中提出来的问题。
2、分析实验电路工作原理，简述其工作过程。
3、整理信号在传输过程中的各点波形。
实验二HDB3码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。
2、掌握HDB3码的编译规则。
3、了解滤波法位同步在的码变换过程中的作用。
二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、HDB3编译码实验原理框图HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

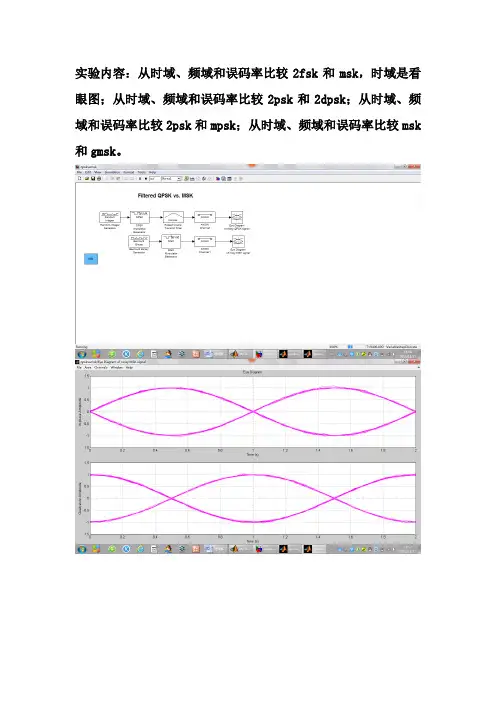

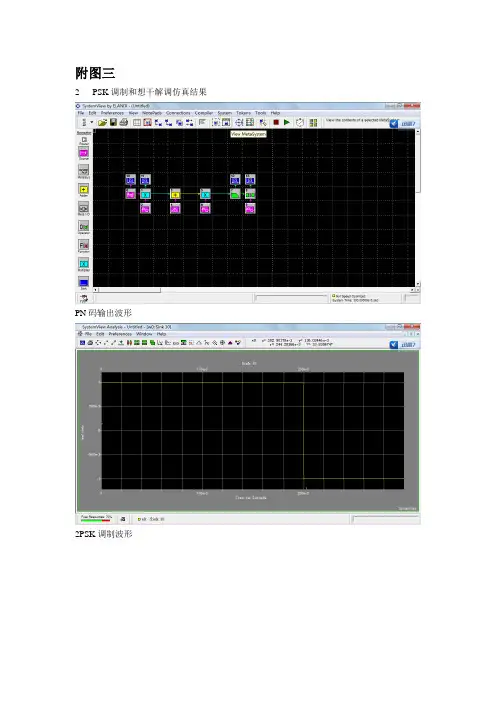

实验内容：从时域、频域和误码率比较2fsk和msk，时域是看眼图；从时域、频域和误码率比较2psk和2dpsk；从时域、频域和误码率比较2psk和mpsk；从时域、频域和误码率比较msk 和gmsk。
Gmsk：
Msk；
Gmsk和qpsk：
结果分析：衡量一个数字通信系统的指标有很多，但是最主要的是有效性和可靠性的讨论。
基于前面的讨论我觉得全面的分析二进制数字系统在时域在频域以及误码率显得很重要。
所以我结合上面的图形与书中所介绍的内容做一个比较全面的分析：
（1） 误码率
1、误码率是衡量一个数字通信系统的重要的指标。
2、在信道高斯白噪声的干扰下，各种二进制数字调制系统的误
码率取决于解调器输入信噪比，而误码率表达式的形式则取决于解调方式。
3、由于在有两种不同的解调：相干解调与非相干解调，一般来说相干解调的误码率比非相干解调的要高。
在相同的解调方式下其排序是：ASK FSK DSK DPSK不断增加。
（2）时域和频域上的比较
1、在时域和频域上2ASK与2PSK系统的近似度为2/Ts，在频带宽度和频带利用率上其排序为：FSK ASK PSK DPSK在不断的增加。
