通信原理实验指导书西南大学电子信息工程学院实验教学中心目录前言 ............................................... 错误!未定义书签。
目录 (1)拨码器开关设置一览表 (2)第一部分通信原理预备性实验 (5)实验1 平台介绍及实验注意事项 (5)实验2 DDS信号源实验 (8)第二部分通信原理重要部件实验 (11)实验1 抽样定理及其应用实验 (11)实验2 PCM编译码系统实验 (16)实验3 FSK（ASK）调制解调实验 (20)实验4 PSK DPSK调制解调实验 (25)实验5 位同步提取实验 (33)实验6 眼图观察测量实验 (38)实验7 基带信号的常见码型变换实验 (43)实验8 AMI/HDB3编译码实验 (50)实验9 幅度调制（AM）实验* (54)实验10 幅度解调（AM）实验* (61)实验11 频率调制（PM）实验* (64)实验12 频率解调（PM）实验* (68)第三部分信道复用技术和均衡技术实验 (72)实验1 频分复用/解复用实验 (72)实验2 时分复用/解复用（TDM）实验 (76)拨码器开关设置一览表在本实验平台上，我们采用了红色的拨码器，设置各种实验的项目、信号类型、功能和参数。
拨码器的白色开关上位为1；下位为0。
现将各主要拨码开关功能列表说明如下：注：1. 时钟与基带数据产生模块中各铆孔与测量点说明：4P01为原始基带数据输出铆孔； 4P02为码元时钟输出铆孔；4P03为相对码输出铆孔。
4TP01为码型变换后输出数据测量点；4TP02为编码时钟测量点。
2．以上实验设置的功能和各种参数也可根据学校要求定制。
表0-2“信道编码与ASK。
FSK。
PSK。
QPSK调制”拨码开关SW03状态设置与功能一览表表0-3“基带同步与信道译码模块”拨码开关25SW01状态设置与功能一览表注：译码模块25SW01第一位X为空位待用。
2018通信原理实验指导书实验1 CMI码型变换实验⼀、实验⽬的1、了解CMI码的编码规则。
2、观察输⼊全0码或全1码时各编码输出码型，了解是否含有直流分量。
3、观察CMI码经过码型反变换后的译码输出波形及译码输出后的时间延迟。
4、熟练掌握CMI与输⼊信号的关系。
⼆、实验器材1、主控&信号源、2号、8号、13号模块各⼀块2、双踪⽰波器⼀台3、连接线若⼲三、实验原理1、实验原理框图CMI/BPH编译码实验原理框图2、实验框图说明CMI编码规则是遇到0编码01，遇到1则交替编码11和00。
由于1bit编码后变成2bit，输出时⽤时钟的1输出⾼bit，⽤时钟的0输出低bit，也就是选择器的功能。
CMI译码⾸先也是需要找到分组的信号，才能正确译码。
CMI码只要出现下降沿了，就表⽰分组的开始，找到分组信号后，对信号分组译码就可以得到译码的数据了。
四、实验步骤概述：本项⽬通过改变输⼊数字信号的码型，分别观测编码输⼊输出波形与译码输出波形，测量CMI编译码延时，验证CMI编译码原理并验证CMI码是否存在直流分量。
1、关电，按表格所⽰进⾏连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【CMI码】→【⽆误码】。
13号模块的开关S3置为0011，即提取512K同步时钟。
3、此时系统初始状态为：PN为256K。
4、实验操作及波形观测。
（1）观测编码输⼊的数据和编码输出的数据：⽤⽰波器分别观测和记录TH38#和TH68#的波形，验证CMI编码规则。
（2）观测编码输⼊的数据和译码输出的数据：⽤⽰波器分别观测和记录TH38#和TH138#的波形，测量CMI码的时延。
（3）断开电源，更改连线及设置。
开电，设置主控菜单，选择【主菜单】→【通信原理】→【CMI码】→【⽆误码】。
将模块13的开关S3置为0011即提取512K 同步时钟。
将模块2的开关置为00000000 00000000 00000000 00000011，⽤⽰波器分别观测编码输⼊的数据和编码输出的数据，调节⽰波器，将信号耦合状况置为交流，观察记录波形。
实验一：抽样定理实验一、实验目的1、熟悉TKCS—AS型通信系统原理实验装置；2、熟悉用示波器观察信号波形、测量频率与幅度；3、验证抽样定理；二、实验预习要求1、复习《通信系统原理》中有关抽样定理的内容；2、阅读本实验的内容，熟悉实验的步骤；三、实验原理和电路说明1、概述在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。
因此，采取多路化制式是极为重要的通信手段。
最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。
频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。
而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。
利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。
在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。
并且，从抽样信号中可以无失真地恢复出原信号。
抽样定理在通信系统、信息传输理论方面占有十分重要的地位。
数字通信系统是以此定理作为理论基础的。
在工作设备中，抽样过程是模拟信号数字化的第一步。
抽样性能的优劣关系到整个系统的性能指标。
作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。
从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。
因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。
图1-1 单路PCM系统示意图为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。
除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。
2、抽样定理抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。
实验一 HDB3码型变换实验一、实验目的通过本实验，学生应达到以下要求：1、了解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法。
2、通过测试电路，熟悉并掌握分析电路的一般规律与方法，学会分析电路工作原理，画出关键部位的工作波形。
3、了解关于分层数字接口脉冲的国际规定，掌握严格按技术指标研制电路的实验方法。
二、实验内容⏹调测HDB3编、译码电路；⏹调测位定时提取电路及信码再生电路。
各部分的输出信号应达到技术指标的要求，同时做到编、解码无误；⏹利用频谱仪，研究经HDB3编码后的频谱特性（条件允许）。
三、实验原理在数字通信系统中，有时不经过数字基带信号与信道信号之间的变换，只由终端设备进行信息与数字基带信号之间的变换，然后直接传输数字基带信号。
数字基带信号的形式有许多种，在基带传输中经常采用AMI码（传号交替反转码）和HDB3码（三阶高密度双极性码）。
1、传输码型在数字复用设备中，内部电路多为一端接地，输出的信码一般是单极性不归零信码。
当这种码在电缆上长距离转输时，为了防止引进干扰信号，电缆的两根线都不能接地（即对地是平衡的），这里就要选用一种适合线路上传输的码型，通常有以下几点考虑：（1）在选用的码型的频谱中应该没有直流分量，低频分量也应尽量少。
这是因为终端机输出电路或再生中继器都是经过变压器与电缆相连接的，而变压器是不能通过直流分量和低频分量的。
（2）传输型的频谱中高频分量要尽量少。
这是因为电缆中信号线之间的串话在高频部分更为严重，当码型频谱中高频分量较大时，就限制了信码的传输距离或传输质量。
（3）码型应便于再生定时电路从码流中恢复位定时。
若信号中连“０”较长，则等效于一段时间没有收脉冲，恢复位定时就困难，所以应该使变换后的码型中连“０”较少。
（4）设备简单，码型变换容易实现。
（5）选用的码型应使误码率较低。
双极性基带信号波形的误码率比单极性信号的低。
根据这些原则，在传输线路上通常采用AMI码和HDB3码。
通信原理实验指导书一、实验目的本实验旨在帮助学生深入理解通信原理的基本概念和原理，通过搭建实验电路和进行实验操作，掌握通信原理的实际应用。
二、实验器材1. 发射器：一台信号发生器2. 接收器：一台示波器3. 连接电缆：适用于信号传输的电缆三、实验步骤1. 准备工作a. 检查实验器材是否齐全，并确保其正常工作。
b. 将信号发生器和示波器连接电源，并确保电源正常。
2. 实验电路的搭建a. 将信号发生器与示波器通过连接电缆连接起来。
b. 确保电缆的连接牢固可靠，避免信号传输过程中出现干扰。
3. 实验操作a. 设置信号发生器的输出频率和幅度，以产生所需的信号波形。
b. 调节示波器的时间和幅度尺度，以正确显示接收到的信号波形。
c. 运行实验电路，观察信号的传输和接收情况。
d. 根据实验结果，记录并分析接收到的信号波形的特点和变化。
四、实验结果记录与分析根据实验操作所得到的结果，记录并分析接收到的信号波形的特点和变化。
可以通过示波器的屏幕截图来展示实验结果，并结合文字对实验结果进行描述和分析。
五、实验总结通过本次实验，我们深入了解了通信原理的基本概念和原理，并通过实验操作掌握了通信原理的实际应用。
通过实验结果的记录和分析，我们对信号的传输和接收过程有了更深入的理解。
本次实验对于我们进一步学习和研究通信原理的知识非常重要，也为今后从事相关工作打下了扎实的基础。
六、实验注意事项1. 在进行实验之前，务必做好准备工作，并确保实验器材的正常工作。
2. 在实验操作过程中，要小心操作，避免对实验器材造成损坏。
3. 注意信号发生器和示波器的连接方式和操作方法，并正确设置参数。
4. 在记录实验结果时，要准确描述实验过程和实验结果，并结合图示进行分析。
5. 在实验结束后，要及时关闭器材电源，并进行相关器材的清理和整理。
七、参考文献[此处请根据实际情况填写所参考的文献或资料]以上为通信原理实验指导书的内容，请照此进行实验操作。
实验一数字信号发生实验一、实验目的1．了解多种时钟信号的产生方法；2．了解PCM编码中的收、发帧同步信号的产生过程；3．掌握3级、4级、5级伪随机码的编码方法和伪随机码性质。
二、实验仪器与设备1．THEXZ-2B型实验箱、数字信号发生模块；2．20MHz双踪示波器。
三、实验原理时钟信号乃是数字通信各级电路的重要组成部分，在数字通信电路中，若没有时钟信号，则电路基本工作条件将得不到满足而无法工作。
（一）电路组成时钟与伪码发生实验是供给PCM、PSK、FSK、HDB3等实验所需时钟和基带信号，由以下电路组成： 1．内时钟信号源，图18-1。
2．多级分频及脉冲编码调制系统收、发帧同步信号产生电路，图18-1。
3．三级伪随机码发生电路，图18-2；4．四级伪随机码发生电路，图18-3；5．五级伪随机码发生电路，图18-4。
图18-1 时钟及多级分频及脉冲编码调制系统收、发帧同步信号产生电原理图图18-2 三级伪码发生电原理图图18-3 四级伪码发生电原理图18-4 五级伪码发生电原理图（二）电路工作原理1．时钟信号源时钟信号源由钟振Y1提供，若电路加电后，在CLK测试点输出一个比较理想的方波信号，输出振荡频率为4.096MHz，经过D触发器进行二分频，输出为2.048MHz方波信号。
2．三级基准信号分频及PCM编码调制收发帧同步信号产生电路该电路的输入时钟信号为 2.048MH Z的方波，由可预置四位二进制计数器（带直接清零）组成的三级分频电路组成，逐次分频变成1K方波，由第一级分频电路产生的P128KH Z窄脉冲和由第二级分频电路产生的Q8KH窄脉冲进行与非后输出，即为PCM编译码中的收、发分帧同步信号P8K。
3．三级伪随机码发生器电路伪随机序列，也称作m序列，它的显著特点是：（a）随机特性；（b）预先可确定性；（c）可重复实现。
本电路采用带有两个反馈的三级反馈移位寄存器，示意图见图18-5。
若设初始状态为111（Q2Q1Q0=111），则在CP时钟作用下移位一次后，由Q1与Q0模二加产生新的输入Q=Q0○+Q1=1○+1=0，则新状态为Q2Q1Q0=011。

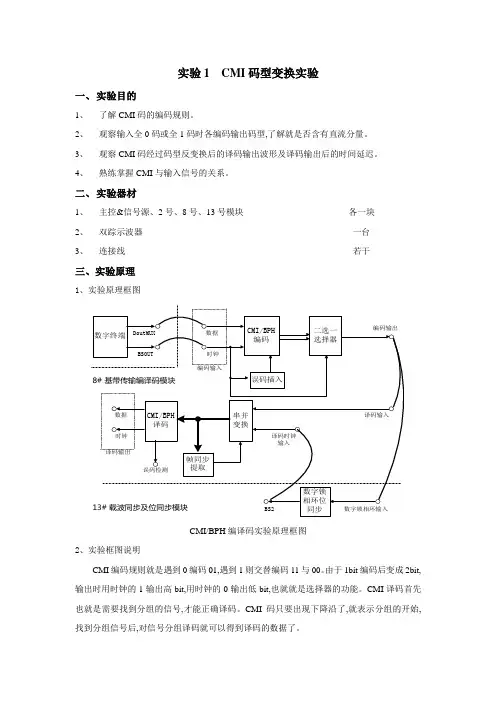

实验1 CMI码型变换实验一、实验目的1、了解CMI码的编码规则。
2、观察输入全0码或全1码时各编码输出码型,了解就是否含有直流分量。
3、观察CMI码经过码型反变换后的译码输出波形及译码输出后的时间延迟。
4、熟练掌握CMI与输入信号的关系。
二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图CMI/BPH编译码实验原理框图2、实验框图说明CMI编码规则就是遇到0编码01,遇到1则交替编码11与00。
由于1bit编码后变成2bit,输出时用时钟的1输出高bit,用时钟的0输出低bit,也就就是选择器的功能。
CMI译码首先也就是需要找到分组的信号,才能正确译码。
CMI码只要出现下降沿了,就表示分组的开始,找到分组信号后,对信号分组译码就可以得到译码的数据了。
四、实验步骤概述:本项目通过改变输入数字信号的码型,分别观测编码输入输出波形与译码输出波形,测量CMI编译码延时,验证CMI编译码原理并验证CMI码就是否存在直流分量。
1、关电,按表格所示进行连线。
2、开电,设置主控菜单,选择【主菜单】→【通信原理】→【CMI码】→【无误码】。
13号模块的开关S3置为0011,即提取512K同步时钟。
3、此时系统初始状态为:PN为256K。
4、实验操作及波形观测。
(1)观测编码输入的数据与编码输出的数据:用示波器分别观测与记录TH38#与TH68#的波形,验证CMI编码规则。
(2)观测编码输入的数据与译码输出的数据:用示波器分别观测与记录TH38#与TH138#的波形,测量CMI码的时延。
(3)断开电源,更改连线及设置。
开电,设置主控菜单,选择【主菜单】→【通信原理】→【CMI码】→【无误码】。
将模块13的开关S3置为0011即提取512K同步时钟。
将模块2的开关置为00000 00000,用示波器分别观测编码输入的数据与编码输出的数据,调节示波器,将信号耦合状况置为交流,观察记录波形。
目录实验一信号发生器系统实验 (2)实验二中央集中控制器系统单元实验 (10)实验三脉冲幅度调制（PAM）及系统实验 (18)实验四脉冲编码调制（PCM）及系统实验 (25)实验五增量调制编码系统实验 (38)实验六增量调制系统译码实验 (46)实验七基本锁相环、锁相式数字频率合成器系统实验 (57)实验八二相PSK（DPSK）调制实验 (78)实验九二相（PSK、DPSK）解调器 (88)实验十 FSK调制解调系统实验 (104)实验十一通信系统综合实验 (110)实验一信号发生器系统实验一、实验目的1．了解多种时钟信号的产生方法。
2．掌握用数字电路产生伪随机序列码的实现方法。
3．了解PCM编码中的收、发帧同步信号的产生过程。
二、预习要求阅读本实验原理部分内容，理解信号发生器系统的原理，熟悉各芯片的功能。
三、实验仪器仪表1．THKTXZ-1型通信系统原理综合实验箱；2．双踪示波器；3．繁用表。
四、实验电路工作原理时钟信号乃是其它各其它各级电路的重要组成部分，在通信电路及其它电路中，若没有时钟信号，则电路基本工作条件得不到满足而无法工作。
因此，我们在做电子与通信原理各项实验时，必须先对所有的时钟信号加以了解、熟悉，以便能顺利地进行后面的各项实验。
（一）电路组成信号发生器电路是供给实验箱各实验系统的各种时钟信号和其它有用信号与测试信号，实验电原理框图见图1-1所示：图1-1信号发生器原理框图图1-2是信号发生器电原理图，由以下电路组成： 1．内时钟信号源；2．多级分频及脉冲编码调制（PCM CODEC ）系统收、发帧同步信号产生电路；3．伪随机序列码产生电路； 4．简易正弦信号发生器电路。
（二）电路工作原理 1．内时钟信号源内时钟信号源电路由晶振J 101（4.096MHz ）、电阻R 101和R 102、电容C 101、非门U 101：A 和U 101：B 、U 106：B 组成，若电路加电工作后，在U 101：A 的输出端输出一个比较理想的方波信号，输出振荡频率为4.096MHz ，经过D 触发器进行二分频，输出为2.048MHz 方波信号，输出送到信号转接开关K 101的1脚。
实验1 CMI码型变换实验一、实验目的1、了解CMI码的编码规则。
2、观察输入全0码或全1码时各编码输出码型，了解是否含有直流分量。
3、观察CMI码经过码型反变换后的译码输出波形及译码输出后的时间延迟。
4、熟练掌握CMI与输入信号的关系。
二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图CMI/BPH编译码实验原理框图2、实验框图说明CMI编码规则是遇到0编码01，遇到1则交替编码11和00。
由于1bit编码后变成2bit，输出时用时钟的1输出高bit，用时钟的0输出低bit，也就是选择器的功能。
CMI译码首先也是需要找到分组的信号，才能正确译码。
CMI码只要出现下降沿了，就表示分组的开始，找到分组信号后，对信号分组译码就可以得到译码的数据了。
四、实验步骤概述：本项目通过改变输入数字信号的码型，分别观测编码输入输出波形与译码输出波形，测量CMI编译码延时，验证CMI编译码原理并验证CMI码是否存在直流分量。
1、关电，按表格所示进行连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【CMI码】→【无误码】。
13号模块的开关S3置为0011，即提取512K同步时钟。
3、此时系统初始状态为：PN为256K。
4、实验操作及波形观测。
（1）观测编码输入的数据和编码输出的数据：用示波器分别观测和记录TH38#和TH68#的波形，验证CMI编码规则。
（2）观测编码输入的数据和译码输出的数据：用示波器分别观测和记录TH38#和TH138#的波形，测量CMI码的时延。
（3）断开电源，更改连线及设置。
开电，设置主控菜单，选择【主菜单】→【通信原理】→【CMI码】→【无误码】。
将模块13的开关S3置为0011即提取512K同步时钟。
将模块2的开关置为00000000 00000000 00000000 00000011，用示波器分别观测编码输入的数据和编码输出的数据，调节示波器，将信号耦合状况置为交流，观察记录波形。
保持连线，拨码开关由0到1逐位拨起，直到模块2的拨动开关置为00111111 11111111 11111111 11111111，观察比较波形0和1示波器波形的变化情况。
思考：CMI码是否存在直流分量？（4）验证CMI的误码检测功能：设置主控&信号源模块，在CMI实验中插入误码，用示波器对比观测误码插入与误码检测。
思考：CMI码是否可以纠错？五、实验报告1、分析实验电路的工作原理，叙述其工作过程。
2、根据实验测试记录，画出各测量点的波形图，并分析实验现象。
3、对实验中两种编码的直流分量观测结果如何？联系数字基带传输系统知识分析若含有编码中直流分量将会对通信系统造成什么影响？4、说明延时测量的方法。
实验2 BPH码型变换实验一、实验目的1、BPH码的编码规则。
2、观察输入全0码或全1码时各编码输出码型，了解是否含有直流分量。
3、观察BPH码经过码型反变换后的译码输出波形及译码输出后的时间延迟。
4、测试BPH码的检错功能。
5、BPH码的译码同步观测。
二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图CMI/BPH编译码实验原理框图2、实验框图说明BPH编码编码规则不同，是0编码为01，1编码为10，BPH译码首先也是需要找到分组的信号，才能正确译码。
BPH译码只要找到连0或连1，就表示分组的开始。
找到分组信号后，对信号分组译码就可以得到译码的数据了。
实验概述：本项目通过改变输入数字信号的码型，分别观测编码输入输出波形与译码输出波形，对比CMI编码，分析两种编码规则的异同，验证BPH编译码原理并验证BPH码是否存在直流分量。
1、关电，连线和开关S3的设置与实验项目1 CMI码型变换实验相同。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPH码】→【无误码】。
3、此时系统初始状态为：PN为256K。
4、类似实验项目1 CMI码型变换的操作步骤，进行BPH码编码规则观测和BPH码直流分量观测。
五、实验报告1、分析实验电路的工作原理，叙述其工作过程。
2、根据实验测试记录，画出各测量点的波形图，并分析实验现象。
3、对实验中两种编码的直流分量观测结果如何？联系数字基带传输系统知识分析若含有编码中直流分量将会对通信系统造成什么影响？4、比较两种编码的优劣。
5、写出完成本次实验后的心得体会以及对本次实验的改进建议。
实验3 HDB3码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。
2、掌握HDB3码的编译规则。
3、了解滤波法位同步在的码变换过程中的作用。
二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、HDB3编译码实验原理框图HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
而HDB3编码由于需要插入破坏位B，因此，在编码时需要缓存3bit的数据。
当没有连续4个连0时与AMI编码规则相同。
当4个连0时最后一个0变为传号A，其极性与前一个A的极性相反。
若该传号与前一个1的极性不同，则还要将这4个连0的第一个0变为B，B的极性与A相同。
实验框图中编码过程是将信号源经程序处理后，得到HDB3-A1和HDB3-B1两路信号，再通过电平转换电路进行变换，从而得到HDB3编码波形。
同样AMI译码只需将所有的±1变为1，0变为0即可。
而HDB3译码只需找到传号A，将传号和传号前3个数都清0即可。
传号A的识别方法是：该符号的极性与前一极性相同，该符号即为传号。
实验框图中译码过程是将HDB3码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
四、实验步骤项目一HDB3编译码（256KHz归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证HDB3编译码规则。
1、关电，按表格所示进行连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【HDB3编译码】→【归零码实验】。
将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。
3、此时系统初始状态为：编码输入信号为256K的PN序列。
4、实验操作及波形观测。
（1）用示波器分别观测编码输入的数据TH3和编码输出的数据TH1(HDB3输出)，观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证HDB3编码规则。
注：观察时注意码元的对应位置。
（2）保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP2 (HDB3-A1)，观察基带码元的奇数位的变换波形。
（3）保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP3 (HDB3-B1)，观察基带码元的偶数位的变换波形。
（4）用示波器分别观测模块8的TP2(HDB3-A1)和TP3(HDB3-B1)，可从频域角度观察信号所含256KHz频谱分量情况；或用示波器减法功能观察HDB3-A1与HDB3-B1相减后的波形情况,，并与HDB3编码输出波形相比较。
（5）用示波器对比观测编码输入的数据和译码输出的数据，观察记录HDB3译码波形与输入信号波形。
思考：译码过后的信号波形与输入信号波形相比延时多少？（6）用示波器分别观测TP4(HDB3-A2)和TP8(HDB3-B2)，从时域或频域角度了解HDB3码经电平变换后的波形情况。
（7）用示波器分别观测模块8的TH7(HDB3输入)和TH5(单极性码)，从频域角度观测双极性码和单极性码的256KHz频谱分量情况。
（8）用示波器分别观测编码输入的时钟和译码输出的时钟，观察比较恢复出的位时钟波形与原始位时钟信号的波形。
思考：此处输入信号采用的单极性码，可较好的恢复出位时钟信号，如果输入信号采用的是双极性码，是否能观察到恢复的位时钟信号，为什么？实验项目二HDB3码对连0信号的编码、直流分量以及时钟信号提取观测概述：本项目通过设置和改变输入信号的码型，观测HDB3归零码编码输出信号中对长连0码信号的编码、含有的直流分量变化以及时钟信号提取情况，进一步了解HDB3码特性。
1、关电，按表格所示进行连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【HDB3编译码】→【归零码实验】。
将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。
将模块2的开关S1、S2、S3、S4全部置为11110000，使DoutMUX输出码型中含有连4个0的码型状态。
（或自行设置其他码值也可。
）3、此时系统初始状态为：编码输入信号为256KHz的32位拨码信号。
4、实验操作及波形观测。
（1）观察含有长连0信号的HDB3编码波形。
用示波器观测模块8的TH3(编码输入-数据)和TH1(HDB3输出)，观察信号中出现长连0时的波形变化情况。
注：观察时注意码元的对应位置。
思考：HDB3编码与AMI编码波形有什么差别？（2）观察HDB3编码信号中是否含有直流分量。
将模块2的开关S1、S2、S3、S4拨为00000000 00000000 00000000 00000011，用示波器分别观测编码输入数据和编码输出数据，编码输入时钟和译码输出时钟，调节示波器，将信号耦合状况置为交流，观察记录波形。
保持连线，拨码开关由0到1逐位拨起，直到模块2的拨动开关置为00111111 11111111 11111111 11111111，观察拨码过程中编码输入数据和编码输出数据波形的变化情况。
思考：HDB3码是否存在直流分量？（3）观察HDB3编码信号所含时钟频谱分量。
将模块2的开关S1、S2、S3、S4全部置0，用示波器先分别观测编码输入数据和编码输出数据，再分别观测编码输入时钟和译码输出时钟，观察记录波形。
再将模块2的开关S1、S2、S3、S4全部置1，观察记录波形。
思考：数据和时钟是否能恢复？注：有数字示波器的可以观测编码输出信号FFT频谱。
在恢复时钟方面HDB3码与AMI码比较有哪一个更好？比较不同输入信号时两种码型的时钟恢复情况并联系其编码信号频谱分析原因。
五、实验报告1、分析实验电路的工作原理，叙述其工作过程。
2、根据实验测试记录，画出各测量点的波形图，并分析实验现象。
3、测试HDB3的反演，即给出HDB3码，求出原消息。
实验4测试W681512的幅频特性一、实验目的1、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。
2、了解脉冲编码调制信号的频谱特性。
3、熟悉了解W681512。
二、实验器材1、主控&信号源模块、3号、21号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图图2-1 21号模块W681512芯片的PCM编译码实验图2-23号模块的PCM编译码实验图2-3A/μ律编码转换实验2、实验框图说明图2-1中描述的是信号源经过芯片W681512经行PCM编码和译码处理。
