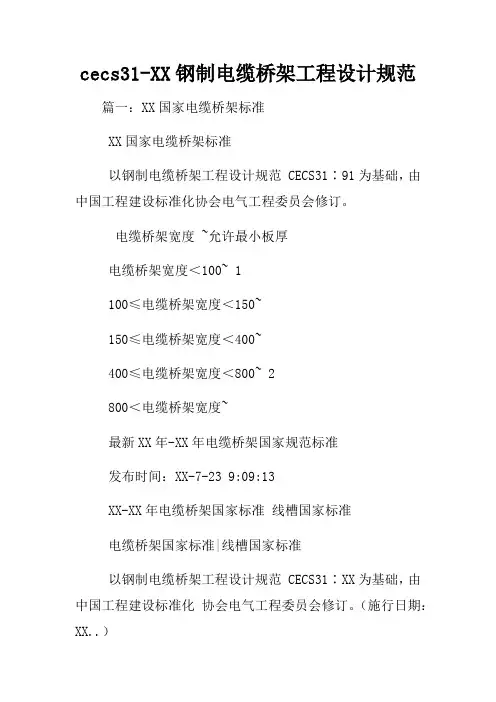

cecs31-XX钢制电缆桥架工程设计规范篇一：XX国家电缆桥架标准XX国家电缆桥架标准以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~150≤电缆桥架宽度＜400~400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~最新XX年-XX年电缆桥架国家规范标准发布时间：XX-7-23 9:09:13XX-XX年电缆桥架国家标准线槽国家标准电缆桥架国家标准|线槽国家标准以钢制电缆桥架工程设计规范 CECS31∶XX为基础，由中国工程建设标准化协会电气工程委员会修订。

（施行日期：XX..）（托盘、梯架宽度）电缆桥架宽度 ~允许最小板厚电缆桥架宽度≤150~ 150＜电缆桥架宽度≤300~ 300＜电缆桥架宽度≤500~ 500＜电缆桥架宽度≤800~ 电缆桥架宽度＞800~篇二：钢制电缆桥架工程设计规范钢制电缆桥架工程设计规范（一）中国工程建设标准化协会标准钢制电缆桥架工程设计规范Code for design of steel cable tray engineering CECS 31:XX主编单位:中国工程建设标准化协会电气专业委员会批准单位:中国工程施行日期:XX年8月1日前言根据中国工程建设标准化协会[XX]建标协字第33号文《关于印发中国工程建设标准化协会XX年第二批标准制、修订项目计划的通知》的要求，对原《钢制电缆桥架工程设计规范》CECS 31：91进行了修订。

本规范是在广泛调查和分析总结了原规范的执行情况以及近十余年我国钢制电缆桥架工程建设和运行的经验，借鉴了IEC标准以及国外的成功经验和先进技术，并在广泛征求全国有关专家和单位的意见的基础上进行修订的。

根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《钢制电缆桥架工程设计规范》，编号为CECS 31：XX，推荐给工程建设设计、施工、使用单位采用。

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

电缆桥架设计标准一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、规格选择1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968三、支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m。

户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。

当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。

当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200，250，300，350mm。

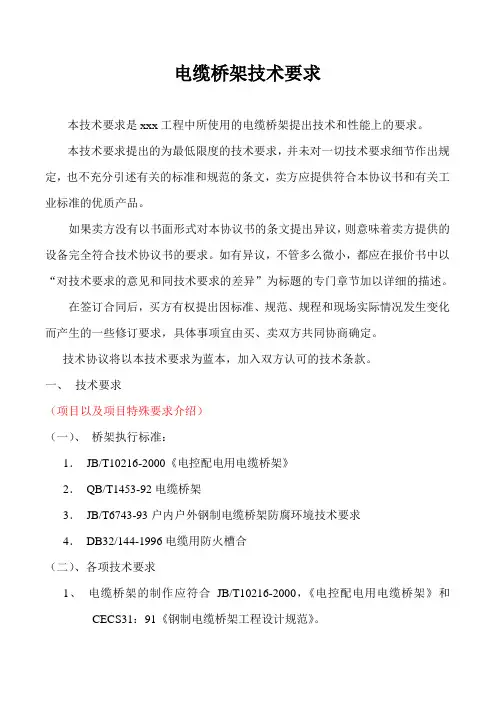

电缆桥架技术要求本技术要求是xxx工程中所使用的电缆桥架提出技术和性能上的要求。

本技术要求提出的为最低限度的技术要求，并未对一切技术要求细节作出规定，也不充分引述有关的标准和规范的条文，卖方应提供符合本协议书和有关工业标准的优质产品。

如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合技术协议书的要求。

如有异议，不管多么微小，都应在报价书中以“对技术要求的意见和同技术要求的差异”为标题的专门章节加以详细的描述。

在签订合同后，买方有权提出因标准、规范、规程和现场实际情况发生变化而产生的一些修订要求，具体事项宜由买、卖双方共同协商确定。

技术协议将以本技术要求为蓝本，加入双方认可的技术条款。

一、技术要求（项目以及项目特殊要求介绍）（一）、桥架执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．QB/T1453-92电缆桥架3．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求4．DB32/144-1996电缆用防火槽合（二）、各项技术要求1、电缆桥架的制作应符合JB/T10216-2000，《电控配电用电缆桥架》和CECS31：91《钢制电缆桥架工程设计规范》。

2、槽式桥架的整体防护等级应符合GB4208-1993规定，户内不低于IP30，户外不低于IP33。

3、钢制槽式、梯式桥架及附件采用宝钢优质冷轧钢板制作，符合GB/T700-1988《普通碳素结构钢技术条件》中Q235A钢和GB/T11253中的有关规定。

4、钢制槽式、梯式桥架最小板材厚度：宽度小于400毫米时，钢板厚度为1.5毫米；宽度大于等于400毫米小于等于800毫米时，厚度为2毫米；宽度大于800毫米时，钢板厚度为2.5毫米。

5、梯架的横担中心距小于400毫米，横担的宽度大于30毫米。

6、焊缝的抗拉、屈服等机械性能大于本体材料的机械性能，焊缝表面均匀，无漏缝、裂纹、夹渣、烧穿、弧坑等缺陷。
